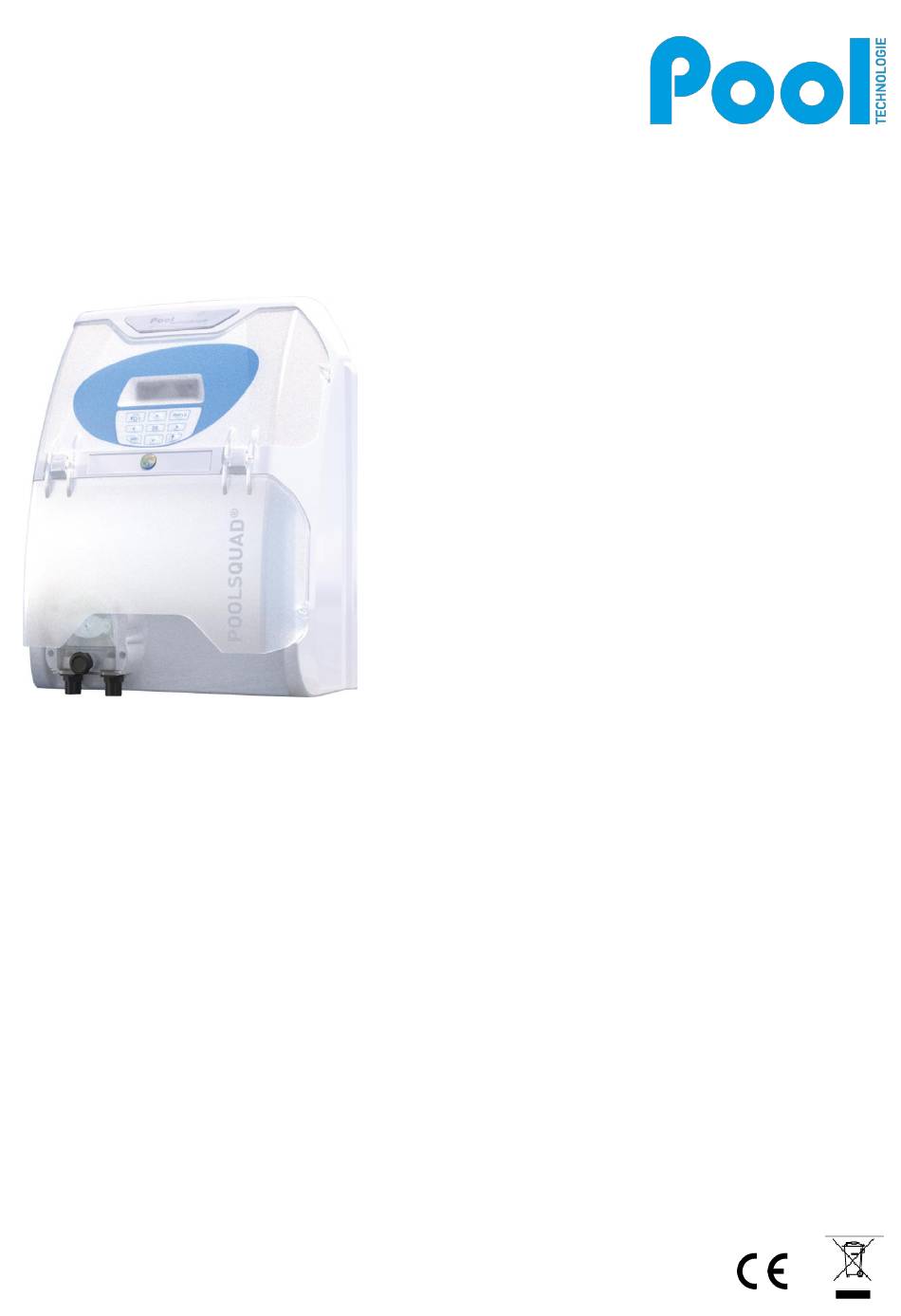

MANUEL UTILISATEUR
MANUAL DE USARIO
HANDBUCH

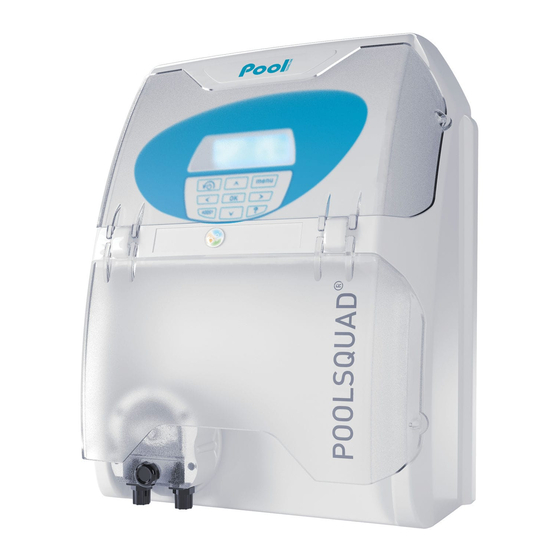

Autosalt®
AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16
Electrolyseur de Sel + Régulateur pH
Saltwater Chlorinator + pH regulation
Clorador salino + Regulador de pH
Salzwasser Elektrolyse + pH regler
Poolsquad®
Poolsquad® Ampero
Poolsquad® Pro

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Autosalt and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Pool Technologie Autosalt

Summary of Contents for Pool Technologie Autosalt

  • Page 1 MANUAL DE USARIO HANDBUCH Electrolyseur de Sel + Régulateur pH Saltwater Chlorinator + pH regulation Clorador salino + Regulador de pH Salzwasser Elektrolyse + pH regler Autosalt® Poolsquad® Poolsquad® Ampero Poolsquad® Pro AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 2: Table Of Contents

    ..................................6.4 - Nettoyage de la cellule ................................6.5 - Entretien sonde chlore ................................7/ DIAGNOSTIC DEFAILLANCES .................................. 7.1 - Programme d’autodiagnostic ..............................7.2 - Sécurités de l’appareil ................................8/ GARANTIE ......................................... AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 3: 1/ Consignes De Securite

    LE NON RESPECT DE CES INSTRUCTIONS PEUT CAUSER LA DETERIORATION DE L’APPAREIL OU DES BLESSURES GRAVES SUR LES PERSONNES. Utiliser uniquement des pièces détachées d’origine et/ou de remplacement Pool Technologie est fortement recommandé. Les consignes de sécurité détaillées dans ce manuel ne sont pas exhaustives. Elles rappellent les risques les plus communs rencontrés lors de l’utilisation d’équipements électriques en présence d’eau.

  • Page 4: 2/ Liste De Colisage

    1 chambre 1 flacon de 2 colliers de prise 2 vannes 5 m de tuyau 2 raccords de ampérométrique d’analyse en charge diam 50 d’isolement semi rigide connexion électrolyte mm Ø ½ " AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 5 ✓ Le montage de l’appareil (en fonction de son modèle) et de ses accessoires doit strictement se faire conformément aux schémas d’installation suivants : Il est fortement recommandé que l’appareil soit installé, mis en service et entretenu par une personne qualifiée et spécialisée. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 6: Porte-Accessoires

    2/ Après tout autre appareil de traitement et de chauffage mais avant la cellule d’électrolyse. 3/ En respectant le sens du passage de l’eau (voir l’orientation de l’écriture « flow » vers le haut). Porte-accessoire AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 7: Capteur Sel Et Température

    4/ Oter la protection caoutchouc au bout de la sonde pH. Visser la sonde sur le haut du porte-accessoires (veiller à ce qu’elle ne soit pas en butée avec la canalisation). 5/ Connecter le câble de la sonde pH (fiche BNC) sous le boîtier électronique. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 8: Connexion À Un Volet Automatique

    : démonter celui-ci et brancher les fils sur les 2 bornes opposées, repérées 1 et 2. 3/ Enficher le connecteur femelle sur le connecteur mâle 4/ Connecter le capteur sel/température à la fiche DIN Femelle 5/ Connecter la fiche DIN mâle à la base de l’électrolyseur AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 9 En plus pour le modèle Poolsquad ®Ampéro et Pro Capteur de débit en option AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 10: Chambre De Mesure

    ✓ Modèle Ampéro et Pro : le filtre à tamis sert à éviter que des impuretés pénètrent dans la dérivation et viennent l’obstruer. La fréquence d’entretien du filtre à tamis sera fonction de la quantité d’impuretés filtrées. En règle générale pour les installations classiques un nettoyage par mois devrait suffire. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 11: Montage De La Sonde Chlore Sur La Chambre De Mesure

    5/ Monter l’entretoise de jonction. 6/ Bien positionner le joint torique dans la gorge de l’entretoise. 7/ Insérer la sonde chlore dans la chambre de mesure. 8/ Visser l’écrou de la sonde chlore jusqu’au blocage. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 12: Sonde Chlore

    électronique avec bague rouge (fiche BNC). Note : La sonde doit être obligatoirement installée verticalement sur la chambre de mesure. Un montage différent altérera la précision de la mesure de la sonde (peut la rendre inefficace). AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 13: 4/ Utilisation

    Mise en veille de l’appareil Touche de validation Réglage du % de production de chlore / Navigation dans les menus Touche d’aide Déclenchement d’une surproduction Affichage des paramètres de la piscine / Navigation dans les menus AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 14: Paramètres De La Piscine

    Fiche 6 broches : Fiche BNC cerclée Capteur sel / température rouge version PRO Fiche 4 broches : Sonde chlore Fiche informatique : Fiche BNC : sonde pH Mise à jour, dépannage… AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 15: Menu De Réglage

    Naviguer dans le menu Entrer dans un sous-menu Valider un changement de paramètres Retourner au menu précédent ✓ Contenu : PARAMETRES DE L’APPAREIL 1/ Langue : 2/ Volume de la piscine : AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 16: Ajuster Un Paramètre De Lecture

    1/ Ajuster la valeur de la température 2/ Ajuster la valeur du taux de sel 3/ Ajuster la valeur de lecture du pH 4/ Ajuster la valeur du chlore libre (modèle Poolsquad ®Ampéro) AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 17: 5/ Mise En Service

    élevé ou instable. Pour un Autosalt®, un Poolsquad® standard ou un Poolsquad® Pro : Inférieur à 35 ppm Important : Le stabilisant ou acide iso cyanurique a pour fonction de protéger le chlore des effets des UV.

  • Page 18: Programme De Mise En Service

    ✓ PROGRAMME DE MISE EN SERVICE Cet appareil dispose d’un programme de mise en service lors de votre première installation : AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 19: Autonettoyage De La Cellule

    ✓ Ajuster le % de production de façon à maintenir le taux de chlore libre dans la piscine entre 0,5 et 1 ppm. Au démarrage, régler avec les valeurs suivantes en première estimation : AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 20: Option Régulation En Chlore Libre (Poolsquad® Ampéro) : Cl

    ➢ Etalonner la sonde chlore. Mesurer le taux de chlore libre de la piscine au réactif DPD n°1 et enregistrer la valeur (elle doit être idéalement comprise entre 0,8 et 2,5 ppm) : AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 21: Temps De Filtration

    L’appareil est paramétré pour réguler en mode acide (faire descendre le pH). Si besoin, vous pouvez changer en mode basique (faire monter le pH) en utilisant le menu de réglage : Votre appareil est maintenant mis en service. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 22: Remise En Service

    ATTENDEZ 5min PUIS EN COURS… EN COURS… EN COURS… Si l’appareil indique « Er », votre sonde pH n’est plus utilisable : procéder à son remplacement. ✓ Remettre la sonde sur le porte-accessoires. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 23: Période D'hivernage

    ✓ Ouvrez le flacon de gel et expulser l’air. Verser le gel, sans faire de bulles d’air dans le réservoir. ✓ Revisser le réservoir et serrer fort jusqu’à la butée. Le surplus de gel est évacué par la bague élastique. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 24: Programme D'autodiagnostic

    ✓ Procéder à un nouvel ajustage de la mesure chlore (voir §4.7). Utiliser uniquement des pièces détachées d’origine et/ou de remplacement Pool Technologie est fortement recommandé. 7/ MAINTENANCE PROGRAMME D’AUTODIAGNOSTIC En cas de défaut de production ou de doute sur le bon fonctionnement de l’appareil, lancer le programme d’autodiagnostic :...
  • Page 25 Si le capteur ne peut être calibré, le changer et refaire un étalonnage. Electrolyse STOP Aucun étalonnage de la Etalonner avec succès la sonde pH (voir §6.2). Régulation pH STOP sonde pH n’est validé. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 26: 8/ Garantie

    La présente garantie est soumise à la loi française et à toutes directives européennes ou traités internationaux, en vigueur au moment de la réclamation, applicables en France. En cas de litige sur son interprétation ou son exécution, il est fait attribution de compétence au seul TGI de Montpellier (France AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 27 6.4 - Cleaning of the cell. ……………..……………………………………………………………………………………………….…………………………………... maintenance 6.5 - Chlorine probe …………………………………………………………………………………………….………………………..……... 7/ DIAGNOSIS OF THE FAILURES ……………………………………………………………………………………………………………………………………………….…. 7.1 - Self-diagnosis program ….…………………………………………………………..……………………………………………….…………………………………. 7.2 - Securities of the device …………………………………………………………………………………………………………………..……….………..……………… 8/ WARRANTY …………………………………………………………………………………………………………………………………………………………………..……………..…….. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 28: 1/ Safety Instructions

    NON OBSERVANCE OF THESE INSTRUCTIONS MAY CAUSE DAMAGE TO THE DEVICE OR SERIOUS INJURY It is recommended to use only spart parts and/or replacement units from POOL TECHNOLOGIE The safety instructions detailed in this manual are not exhaustive. They highlight the most common risks of using electrical equipments in the presence of water.

  • Page 29: 2/ Packing List

    For the Poolsquad ®Ampéro Model, in addition (amperometric chlorine probe) 1 amperometric 1 analysis 2 saddle 2 isolating 5 m semi 2 injections 1 electrolyte chlorine probe chamber Diam. 50 mm valve flexible tubing connector gel bottle ofanalysis Ø ½ " AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 30 ✓ The assembly of the devices (according to the model) must be performed strictly in compliance with the following layout diagram. It is strongly recommended that device has to be installed, put into service and maintained by skilled and specialized professional AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 31: Chlorinator Cell

    5/ The 2 terminals (Brown and Blue) can be mounted either way on one of the borders of cell. 6/ Install the lock washers and the nuts, and then tighten nuts (using a size 10 spanner), gently, until the blocking. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 32: Accessories Holder

    3/ Tighten the upper nut of the electrode while holding the lower nut with a flat spanner to avoid creating an irreversible leak at the connection level. For the Poolsquad® Model, in addition Flow sensor in option AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 33: Ph Probe And Injection System

    3/ Plug the connector female on the male connector. Pool cover control box 4/ Connect salt/temperature sensor to the DIN jack female. Dry contact 5/ Connect the DIN male jack on the base of the salt chlorinator. Salt/Temperature Sensor AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 34: Measuring Chamber

    2/ After having to apply Teflon on the spigot, Screw gates of isolation on the saddle 3/ After having to apply Teflon on the spigot, screw injection connector on the gates of isolation. 4/ Connect a part of the tubing between injection connector and measuring Poolsquad® Pro AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 35: Chlorine Probe Assembly On The Measuring Chamber

    2/ Install the nut on the chlorine probe. 3/ Slide the grey mobile collet. 4/ Slide the O-ring. 5/ Take up the junction strut. 6/ Position properly the O-ring in the strut gorge. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 36 3/ Connect the cable of the ORP probe (BNC jack) under the controller box with red ring. Note: The probe must be installed vertically on analysis chamber. A different fitting will modifies the measurement exactness of probe (can become ineffectiveness). AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 37: Chlorine Probe

    Access Key to the setting menu stand-by mode of the device Validation Key Setting of chlorine production %/ Navigation in menus Help Key Overproduction release Key Pool parameters display / Navigation in menus AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 38: Pool Parameters

    BNC jack with red CONTROLLER BOX CONNECTIONS Salt/temperature sensor circle for Pro version 4 pins jack : Amperometric chlorine probe IT index form : BNC jack : PH probe Up date, repair… AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 39: Control Menu

    CONTROL MENU ✓ Use : Reach the control menu Navigate in the menu Enter in the submenu Confirm the changing of parameters Turn back to the previous menu ✓ Contents : AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 40: Calibrate Reading Parameter

    4/ Calibrate free chlorine value (Poolsquad ®Ampéro Model) Cl FREE CALIBRATION Cl FREE CALIBRATION CHOOSE VALUE CHOOSE VALUE CHLORINATION CHLORINATION SALT SALT 1.0 PPM 1.0 PPM ◄► ◄► ◄► ◄► ▼▲ ▼▲ ◄► ◄► AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 41: 5/ Start Up

    For an Autosalt® or a standard Poolsquad® or Poolsquad® Pro: less than 35 ppm. Important: The role of the stabilizer or isocyanurique acid is to protect the chlorine from the effects of UV.

  • Page 42: Start Up Program

    START UP PROGRAM When installing the device for the first time, this device has a start up program AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 43: Self-Cleaning Of The Cell

    ✓ Change the mode to reach the setting menu : MODE MODE CHLORINATION SALT CHLORINATION SALT % / LOW / Cl / OFF % / LOW / Cl / OFF ◄► ◄► ◄► ◄► ▼▲ ▼▲ AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 44 4/ Re-screw the tank and tight hardly. The gel surplus evacuated by the elastic ring. ➢ Calibrate the chlorine probe. Measure the free chlorine rate of the pool with DPD reactive n°1 and record the value (it must be between 0,8 and 2,5 ppm) : AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 45: Orp Regulation Option (Poolsquad® Pro) : Rx

    No calibration is to be made during the first started of the device, the probe is already calibrated in factory. Afterward, the calibration of the pH probe should be done each year, at the beginning of the bathing season (see §6.1). AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 46: Ph Corrective Mode (Acid Or Basic)

    WAIT 5mn AND THEN WAIT 5mn AND THEN ▼▲ ▼▲ ◄► ◄► PUT THE PH PROBE IN THE pH CALIBRATION pH CALIBRATION 10 PH10 SOLUTION WAIT 5mn AND THEN IN ACTION… IN ACTION… AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 47: Winterizing

    To maintain the chlorine probe is very important. The chlorine probe contains a gel which it will be necessary to change every 3 months. This approximate time could ring the changes according to use conditions of the probe. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 48: Selfdiagnosis Program

    ✓ Re-screw the tank and tight hardly up to the abutment. The surplus of gel is evacuated by the elastic ring. ✓ Proceed to a new calibration of chlorine measure (see §4.7) It is recommended to use only spart parts and/or replacement units from POOL TECHNOLOGIE. 7/ MAINTENANCE OPERATIONS SELFDIAGNOSIS PROGRAM...
  • Page 49 Only for Poolsquad® Ampéro model GEL CL probe Chlorination ON Alarm triggered pH Regulation ON The last change of gel goes back of 60 days (by default) : you have to change the gel. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 50 If sensor is not calibrated, change it and you have to do a calibration Any calibration from pH Chlorination STOP again. probe is validated Calibration successfully pH probe (see §6.2). pH Regulation STOP AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 51 France. In case of dispute on its performance or its execution, it is confer of jurisdiction only for the TGI (High court) of Montpelier (France). AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 52 6.4 - Limpieza de la célula ………………………………..………………………………………………………………………………………………………... 6.5 - Mantenimiento de la sonda cloro ……………………………………………………………………………………………………………... 7/ DIAGNOSTICO DE LOS FALLOS ……………………………………………………………………………………………………………………………………………. 7.1 - Programa de autodiagnóstico ………………………………………………………………………………………………………………………………. 7.2 - Seguridad del aparato ………………………………………………………………………………………………………………………………………………… 8/ GARANTÍA ……………………………………………………………………………………………………………………………………………………………………..………………….. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 53: 1/ Instrucciones De Seguridad

    EL NO SEGUIMIENTO DE ESTAS INSTRUCCIONES PUEDE PROVOCAR EL DETERIORO DEL APARATO O HERIDAS GRAVES EN LAS PERSONAS. Recomendación : utilizar siempre repuestos originales y/o recambios POOL TECHNOLOGIE Las instrucciones de seguridad que se detallan en este manual no son de carácter exhaustivo. Recuerdan los riesgos más comunes en la utilización de equipos en presencia de agua.

  • Page 54: 2/ Lista De Bultos

    2 conexiones 1 sonda cloro 1 sala de 1 frasco de 2 abrazaderas 2 válvulas de 5 m de tubo de inyección amperométrico análisis “diámetro 50 Mm aislamiento semi rígido electrolito Ø ½” AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 55: 3/ Installación

    ✓ El montaje del aparato y de sus accesorios debe realizarse totalmente conforme con el siguiente esquema de instalación : Se recomienda fervientemente que el aparato esté instalado, puesto en servicio y mantenido para una persona competente y cualificada AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 56 2/ Después de todo otro aparato de tratamiento y de calefacción pero antes de la célula de electrólisis. 3/ Respetando el sentido del pasaje del agua (a ver el sentido de la escritura « flow » hacia arriba). AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 57: Lleva Accesorios

    4/ Retire la protección de caucho al final de la sonda pH. Enrosca la sonda cloro al tope de la lleva accesorios (Velar por esto no haya sido apuntalado con la canalización). 5/ Conecte el cable de la sonda pH (ficha BNC) bajo el equipo. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 58 4/ Conecte el captador de sal/temperatura con la ficha DIN hembra. 5/ Conecte la ficha DIN macho con el base del equipo de sal. Caja de la cobertura automatica Contacto seco Sensor de sal y temperatura AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 59 En más para el modelo Poolsquad® Ampéro y Pro Sensor de flujo opcional Sensor de flujo opcional AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 60: Sala De Medida

    La frecuencia de mantenimiento del filtro a tamiz dependerá de la cantidad de impurezas filtradas y la finura de punto del tamiz. Reglamenta para las instalaciones clásicas, una limpieza al mes debería ser bastante. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 61: Montaje De La Sonda Cloro En La Sala De Medida

    6/ Bien situar la junta tórica en la ranura de la torante. 7/ Insertar la sonda cloro en la sala de medida. 8/ Atornillar la tuerca de la sonda clorura hasta el bloqueo. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 62: Sonda Cloro

    Nota: La sonda debe estar obligatoriamente instalada verticalmente en la abrazadera. Un montaje diferente alterará la precisión de la medida de la sonda (puede hacerla ineficaz). AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 63: Pantalla Principal

    Tecla de validación Arreglo del % de producción de cloro / Navegación en los menús Tecla de ayuda Disparo de una superproducción Visualización de los parámetros de la piscina / Navegación en los menús AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 64: Parámetros De La Piscina

    CONEXIONES DEL EQUIPO Ficha 6 broches: Ficha BNC (en circulo rojo) Captador sal / temperatura modelo PRO Ficha 4 broches : Sonda cloro amperométrico Ficha informática : Ficha BNC: Sonda pH Actualizada, reparación… AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 65 MENÚ DE ARREGLO ✓ Utilización : Acceder al menú de arreglo Navegar en el menú Entrar en un submenú Validar un cambio de parámetros Regresar al precedente menú ✓ Contenido : AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 66: Parámetros Del Aparato

    4/ Ajustar la valor del cloro libre (modelo Poolsquad® Ampéro) ELOCTROLYSÍS DE SAL ELOCTROLYSÍS DE SAL CALIBRACIÓN Cl FREE CALIBRACIÓN Cl FREE ESCOGER VALOR ESCOGER VALOR 1.0 PPM 1.0 PPM ◄► ◄► ◄► ◄► ▼▲ ▼▲ ◄► ◄► AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 67: 5/ Puesto En Funcionamiento

    Para un Autosalt® o un Poolsquad® estándar: Inferior a 35 partícula per. Millón Importante: El agente estabilizante o acido izo cianurito tiene para función de proteger el cloro de los efectos de los UV.

  • Page 68: Programa De Puesto En Funcionamiento

    PROGRAMA DE PUESTA EN FUNCIONAMIENTO Este aparato dispone de un programa de puesta en funcionamiento en el momento de su primera instalación AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 69: Autolimpieza De La Célula

    ✓ Para cambiar de modo con el fin de tener acceso en el menú de arreglo : ELECTROLYSÍS DE SAL ELECTROLYSÍS DE SAL MODE MODE % / LOW / Cl / OFF % / LOW / Cl / OFF ◄► ◄► ▼▲ ▼▲ ◄► ◄► AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 70 ➢ Verificar la tasa de agente estabilizante (ácido cianurito) inferior 1 ppm. El agente estabilizante distorsiona la lectura de la sonda de cloro y provoca el mal funcionamiento del aparato. Si necesito, renovar una parte del agua de la piscina. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 71 ✓ La consigna de regulación de cloro esta parametrizada a 650 mV. Si es necesario, usted puede cambiar este valor utilizando el menú de arreglo : ELOCTROLYSÍS DE SAL CALIBRACIÓN Rx 650 mV ▼▲ ◄► ◄► ▼▲ AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 72: Tiempo De Filtración

    Más bien, se recomienda comprobar cada semana, la tasa de cloro y el pH del agua mediante el estuche de análisis habitual. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 73: 6/ Mantenimiento

    ✓ Función electrolisis: un electrolizador debe pararse si agua desciende bajo de 15°C. Este aparato es equipado de una función de postura en invernada automática que para la producción de cloro. el modo hibernación será activo, el aparato anuncio esto en la pantalla. APARATO EN HIBERNACIÓN AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 74: Limpieza De La Célula

    En caso de defecto de producción o de duda sobre el buen funcionamiento del aparato, lanzar el programa de autodiagnóstico: PRUEBA DE ELECTROLYSÍS PRUEBA DE ELECTROLYSÍS ELECTROLYSÍS ELECTROLYSÍS ◄► ◄► ◄► ◄► AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 75 POOLSQUAD, espera que el pH incrementa. Si la Modo Regulación pH pantalla del pH no corresponde con otro, verificar el buen básico STOP funcionamiento de la sonda pH con una nueva calibración. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 76 Sensor pH “???” SI el sensor no está calibrado, cambiarle y volver a hacer una nueva Ningún calibración de la calibración. sonda pH está confirmada Calibrar con éxito la sonda pH (ver §6.2). AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 77: 8/ Garantía

    La presente garantía está sujeta a la ley francesa y a todas las directivas europeas o tratados internacionales, vigentes en el momento de la reclamación, de aplicación en Francia. En caso de litigio en la interpretación o ejecución, tiene competencia al único Tribunal de Gran Instancia de Montpellier (Francia). AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 78 ……………………………………………………………………………………………………………………………..……….. 6.4 - Reinigung der Zelle ………………………………………………………………………………………………………………………………………..……... 6.5 - Wartung Chlor Sonde ………………………………………………………………………………………………………………………………………... 7/ BETREUUNG UND BEISTAND ………………………………………………………………………………………………………………………………………………. 7.1 - Selbsdiagnose Programm …………..…………………………………………………….………………………………………………………..……………. 7.2 - Sicherheits das Gerät …………………………………………………………………………………………….……………………………………………….…… 8/ GARANTIE ……………………………………………………………………………………………………………………………………………………………………..………………….. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 79: 1/ Sicherheitshinweise

    DIE NICHTEINHALTUNG DIESER ANWEISUNGEN KANN BESCHÄDIGUNG DES GERÄT ODER SCHWERE VERLETZUNGEN ZUR FOLGE HABEN WIR EMPFEHLEN, NUR ORIGINALERSATZTEILE VON POOL TECHNOLOGIE ZU BENUTZEN Die im vorliegenden Handbuch aufgeführten Sicherheitsvorschriften sind nicht erschöpfend. Sie weisen auf die am meisten bei der Anwendung von Elektrogeräten im Zusammenhang mit Wasser auftretenden Gefahren hin.

  • Page 80: 2/ Packliste

    Dazu für Modell Poolsquad® Ampéro (sonde chlore Amperometrische ) : 1 Chlor Sonde 1 analyse Saal 1 Fläschchen 2 übernahmen Injektionsv fitting diam 50 Isolierungs- halbstarrer Electrolyte Gel erbindung mm Ø ½ " Ventile Schlauch AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 81 ✓ Die Montage des Geräts und seiner Zubehörteile muss unter strengster Beachtung des folgenden Installationsschemas und entsprechend diesem erfolgen: Es wird empfohlen, die Installation, Inbetriebnahme und Wartung des Gerätes durch einen Fachmann vornehmen zu lassen. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 82: Chlor Zelle

    2) Nach allen anderen Reinigungs- oder Heizgeräten, aber vor der Chlorung Zelle. 3) Respektieren Sie die Fließrichtung des Wassers Der Pfeil zeigt die Richtung des Wasserflusses und muss gut sichtbar auf der Oberseite des Halters. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 83 4 / Entfernen Sie den Gummischutz Spitze der pH Sonde. Schrauben Sie den Sensor auf der Oberseite der Werkzeughalter (sicherzustellen, dass es nicht anliegenden das Rohr). 5 / Schließen Sie die pH Sonde (BNC) in der Elektronik-Box. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 84: Salz/ Temperatur Sensor

    3/ Der weiblichen Stecker an den Stecker Männchen anschließen 4/ Der Sensor Salz / Temperatur an den Stecker DIN weiblicher anschließen 5/ Der Stecker DIN male an die Basis der Salzwasser Elektrolyse anschließen Abdeckung Schaltkasten Trockener Kontakt Salz/ Temperatur Sensor AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 85 Dazu für Modell Poolsquad ® Ampéro und PRO Durchfluss-Sensor (Option) AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 86: Maß Saal

    Die Unterhaltungsfrequenz des Filters in Sieb wird Funktion de Menge filtrierter. Unreinheit und der Feinheit von Masche des Siebes sein. In der Regel für die klassischen Einrichtungen sollte eine Reinigung monatlich genügen. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 87: Montage Der Chlor-Sonde Auf Maß Saal

    4/ Das torique Gelenk schieben. 5/ Die Verbindungsstrebe heben. 6/ Wirklich, das in der Kehle der Strebe torique Gelenk positionieren. 7/ Die Sonde Chlor ins Maßsaal aufnehmen. 8/die Schraubenmutter der Sonde Chlor bis zum Blockieren Anzuschrauben. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 88: Chlor-Sonde

    3/Das Kabel der ORP-Sonde über die rotmarkierte BNC- Verbindung an die Gehäusebasis anschließen. Anmerkung: Die Sonde muß unbedingt senkrecht zur NEIN Messkammer installiert werden. Eine falsche Montage würde die Messpräzision der Sonde beeinträchtigen (oder sie wirkungslos machen). AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 89: 4/ Verwenden

    ◄ ► Wert des pH ☺ Wert des freies ORP PROD 650 mV ▼ Poolsquad® PRO ◄ ► (ORP Sonde) Wert des pH Code Bekunden Der Funktionen Desaktivieren Funktion Alarm/Sicherheit STOP Aktivierte Funktion AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 90: Parameter Des Schwimmbades

    Einpassung Alarm Filtration Alarm Filtration Einpassung Einpassung Temperatur von Temperatur von Temperatur Temperatur ON/OFF ON/OFF Satz von Salz Satz von Salz Wasser Wasser (+/- 5°) (+/- 5°) ON/OFF ON/OFF KONNEXION DER STEUEREINHEIT AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 91 Sonde Aktualisierung, Reparatur… KONTROLLE MENÜ ✓ Verwenden : Um der Einstellenmenü zu gelangen Navigieren in der Menü Ins Untermenü eintreten Controller die Veränderung von Parameter Um die vorige Menü zurückkehren ✓ Inhalt AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 92: Parameter Des Gerätes

    4/ Den Wert des freien Chlors anpassen (Modell Poolsquad ®Ampéro) ANPASSUNG FREIEN Cl ANPASSUNG FREIEN Cl ANPASSUNG FREIEN Cl WERT ANPASSUNG WERT ANPASSUNG WERT ANPASSUNG ELEKTROLYSE ELEKTROLYSE ELEKTROLYSE ◄► ◄► ◄► ◄► ◄► ◄► ◄► ◄► ◄► ▼▲ ▼▲ ▼▲ AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 93: 5/ Betrieb

    Effizienz des Chlors sehr schnell mit der Erhöhung des pH-Wertes. Der Zahnstein setzt sich auch schneller sobald pH-Wert hoch oder instabil ist. Für Modell Autosalt® oder Modell Poolsquad® Standard : < à 35 Partikel von Million Wichtig: Die Höhe der Stabilisator sollte weniger als 50 Partikel von Million. Die Rolle des Stabilisierungsmittels oder der Isocyanursäure ist, um das Chlor aus den Wirkungen der UV-...

  • Page 94: Programm Von Betrieb

    PROGRAM VON BETRIEB Dieses Gerät verfügt über ein Programm von Betrieb, Während ihrer ersten Einrichtung. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 95: Selbstreinigung Der Zelle

    ✓ Um zu Kontrolle Menü zu gelangen, um die Mode zu wechseln : MODE MODE ELEKTROLYSE ELEKTROLYSE % / LOW / Cl / OFF % / LOW / Cl / OFF ◄► ◄► ▼▲ ▼▲ ◄► ◄► AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 96 Gerätes. Erneuern Sie falls nötig einen Teil des Poolwassers. ➢ Gel in die Sonde geben: Die Sonde enthält ein Gel, das ungefähr alle drei Monate ausgetauscht werden muß. Diese Dauer ist je nach Verwendung der Sonde unterschiedlich. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 97: Zeit Von Filtration

    Alltag von der Entwicklung der Temperatur von Wasser ab. Wirklich je mehr ist Wasser warm, desto mehr muss man durchsickern, um einen Satz idealen Chlors aufrechtzuerhalten. Während der Jahreszeit, überzeugen Sie sich, tägliche Zeit von Filtration nach der untengenannten Bild anzupassen: T (°C) Mehr Zeit (h) 24/24 AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 98: Eichung Sonde Ph

    Deshalb, wenn der Verantwortung des Herstellers zu einer Fehlfunktion der Steuerung oder Regelung beschäftigt war, wäre es auf die Reparatur oder den Ersatz des Produkts kostenlos begrenzt werden. Daher ist es dringend empfohlen, jede Woche, die Chlor-und pH-Wert des Wassers mit Ihrem üblichen Analyse Kit, zu überprüfen. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 99: 6/ Wartung

    ✓ Funktion Salzwasser Elektrolyse: Wenn die Wassertemperatur unter 15°C, Sie desaktivieren (winter-modus) Salzwasser Elektrolyse. Dieses Gerät ist mit einem GERÄT automatischen Modus der den Winter Chlor-Produktion stoppt geliefert. Wenn IM WINTER MODUS AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

  • Page 100: Reinigung Der Zelle

    ✓ Schrauben Sie den Behälter wieder fest und stark bis zu die störrisch Gemachte pressen. Der Überschuß von Gel ist vom elastischen Ring geräumt ✓ Eine neue Einpassung des Maßes Chlor vorgehen (Siehe § 4.7.4). Wir empfehlen, nur Originalersatzteile von Pool Technologie zu benutzen. BETREUUNG UND BEISTAND SELBSTDIAGNOSE-PROGRAMM Im Falle der Produktion Ausfall oder Zweifel an der gut läuft das Gerät, starten Sie das Selbstdiagnose-...

  • Page 101: Sicherheits Das Gerät

    Anzeige des POOLSQUAD übereinstimmt, warten Sie dass der pH pH Regulierung alkalisch wieder steigt. Stimmt er nicht überein, überprüfen Sie durch eine STOP Modus erneute Eichung, ob die pH-Sonde ordnungsgemäß funktionniert. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 102 Regelungsproblem (sind die letzten Versuche von Verbesserung des pH fruchtlos). Für alle Modelle bis auf AUTOSALT. ACHTUNG 1/ Überprüfen, daß die korrigierende Kanne nicht leer ist. pH REGULIERUNG Elektrolyse ON 2/ Überprüfen, daß die Pumpe richtig einspritzt, eine Hand- pH Regulierung STOP Einspritzung machend.

  • Page 103: 8/ Garantie

    Die vorliegende Gewährleistung unterliegt französischem Gesetz und allen europäischen Richtlinien oder internationalen Abkommen, die zum Zeitpunkt der Reklamation gültig und in Frankreich anwendbar sind. Im Streitfall über ihre Auslegung und Ausführung ist nur das TGI von Montpellier (Frankreich). AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 104 • Se você comprar um dispositivo que tem características semelhantes, você pode pôr o (isto) apóie (mão) a seu vendedor durante a compra. DECLARATION DE CONFORMITÉ - EVIDENCE OF CONFORMITY - DECLARACION DE CONFORMIDAD AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 105 Verwendung des Produkts, das Sie gerade problemi. È MOLTO IMPORTANTE DI SEGUIRE I evitar quaisquier problemas. É MUITO erworben haben, um mögliche Probleme zu CONSIGLI DI SICUREZZA IMPORTANTE SEGUIR CONSELHOS vermeiden. SEHR WICHTIG SEGURANÇA Sicherheitsvorschriften einzuhalten. AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 106 AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 107 AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...
  • Page 108 Cachet du revendeur Fabriqué par POOL TECHNOLOGIE Zac des Jasses 115 rue de l’Oliveraie 34130 Valergues – France www.pool-technologie.com contact@pool-technologie.fr AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16...

This manual is also suitable for:

PoolsquadPoolsquad amperoPoolsquad pro
