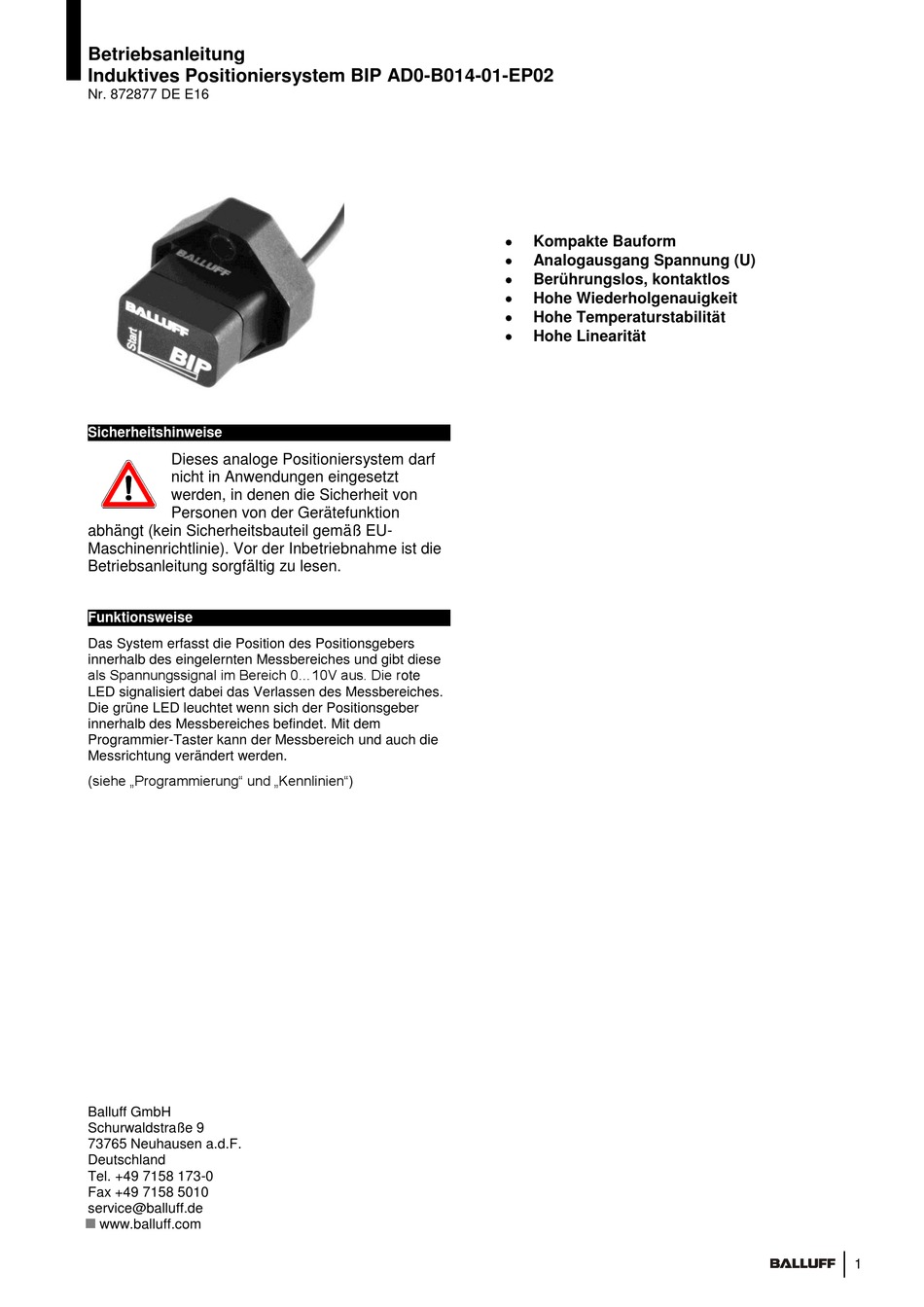

Betriebsanleitung

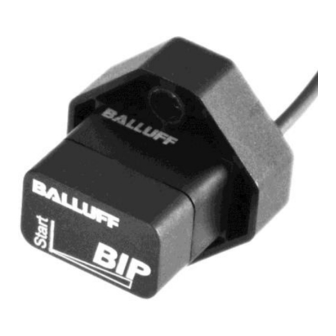

Induktives Positioniersystem BIP AD0-B014-01-EP02
Nr. 872877 DE E16
Sicherheitshinweise
Dieses analoge Positioniersystem darf
nicht in Anwendungen eingesetzt
werden, in denen die Sicherheit von
Personen von der Gerätefunktion
abhängt (kein Sicherheitsbauteil gemäß EU-
Maschinenrichtlinie). Vor der Inbetriebnahme ist die
Betriebsanleitung sorgfältig zu lesen.
Funktionsweise
Das System erfasst die Position des Positionsgebers
innerhalb des eingelernten Messbereiches und gibt diese
als Spannungssignal im Bereich 0...10V aus. Die rote
LED signalisiert dabei das Verlassen des Messbereiches.
Die grüne LED leuchtet wenn sich der Positionsgeber
innerhalb des Messbereiches befindet. Mit dem
Programmier-Taster kann der Messbereich und auch die
Messrichtung verändert werden.
(siehe „Programmierung" und „Kennlinien")
Balluff GmbH
Schurwaldstraße 9
73765 Neuhausen a.d.F.
Deutschland
Tel. +49 7158 173-0
Fax +49 7158 5010
service@balluff.de
www.balluff.com
Kompakte Bauform
Analogausgang Spannung (U)
Berührungslos, kontaktlos
Hohe Wiederholgenauigkeit
Hohe Temperaturstabilität
Hohe Linearität
1
