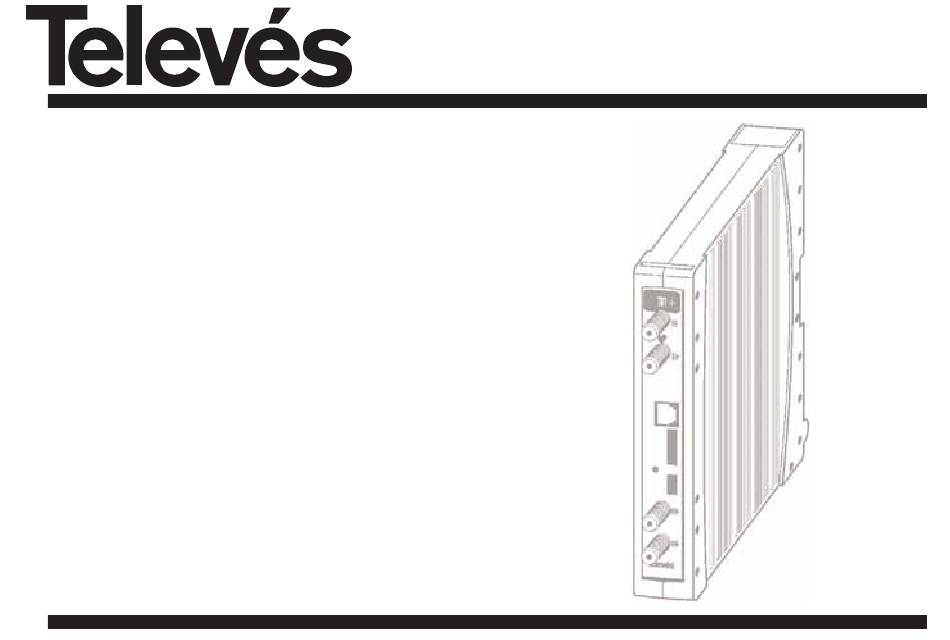

- Page 1 TDT+ Transparent Digital Transmodulator User manual - Manual de instrucciones © Copyright, Televés S.A.
-
Page 3: Table Of Contents
User manual TDT + I N D E X 1.- Technical specifications ................2.- Reference description . -
Page 4: Technical Specifications
User manual TDT + 1.- TECHNICAL SPECIFICATIONS 1.1.- TDT+ Ref. 5023 Input frequency: 950 - 2150 MHz Through losses: < 1.5 dB typ. Input level: -65 to -25 dBm IF bandwidth: 36MHz Locking margin: ± 5 MHz Symbol rate: 1.5 to 42.5 Mbaud Frequency steps: 1 MHz Convolutional code:... - Page 5 User manual TDT + 1 . 2.- Amplifiers - Technical specifications Frequency range: 47 ... 862 MHz Connector: “F” Amplifier Gain: 45 ± 2 dB Powering: 15 V 5075 Regulation margin: 20 dB Consumption at 15 V 800 mA Output level (60 dB): 105 dBµV (42 CH CENELEC) Test socket: -30 dB...
-
Page 6: Reference Description
User manual TDT + 2.- REFERENCE DESCRIPTION Ref. 5023 ..TDT + (46 - 862 MHz) Ref. 7234 ..Universal programmer Ref. 5075 ..T-05 amplifier (47 - 862 MHz) Ref. 5071 ..Wall support (10 mod. + PSU) Ref. 4510 ..Kompact amplifier (47 - 862 MHz) Ref. -
Page 7: Mounting
User manual TDT + 3 .- MOUNTING 3.1.- Wall mounting 5023 CLICK! 5025 5029 5030 5071 5239 4061 7234... -
Page 8: Rack Mounting
User manual TDT + 3.2.- 19” rack mounting CLICK! 5301 5173 5073... -
Page 9: Element Description
User manual TDT + 4. - ELEMENT DESCRIPTION 4.1.- TDT + 1.- Satellite IF input 2.- Satellite IF output 3.- RF input 4.- RF output 5.- Programmer / PC connector 6.- Powering input 7.- LED 8.- Control BUS connector / +24V 5023 Product reference Indicate the programmer... -
Page 10: Power Supply Unit
User manual TDT + 4.2.- Power supply unit + 18V + 15V + 5V + 24V Connectors to power the modules (1)) LED on Mains input 220V~ 15%~ (ref. 5025) The power supply unit can power a 230V~ 15%~ (ref. 5029) TDT+ modules. -
Page 11: Amplifier
User manual TDT + 4.3.- Amplifier OPTION “A” - 5075 OPTION “B” - 4510 / 4514 234632 1.- Input test socket 4.- RF output 1.- RF output 5.- Powering input 2.- RF input 5.- LED 2.- Test socket 6.- Attenuator 3.- Output test socket 6.- Powering 3.- RF input... -
Page 12: Programmer Ref. 7234
User manual TDT + 4. 4. - Programmer ref. 7234 The programmer consists of 4 buttons: : Button to change the programming menu and to save data. : Button that selects a digit within a specific programming menu. It also carries out the change from the normal menu to the extended menu. -
Page 13: Installation
User manual TDT + 5. - INSTALLATION 5.1 - Normal menu b.- Symbol rate Before starting By pressing the button, the following The equipment will be mounted by placing When the programmer is inserted into the menu appears on the display. This is the the different modules that make up the symbol rate, for example 27.50 Mbaud: front connector RJ45 (“PRGM”) of the TDT+. - Page 14 User manual TDT + d.- Modulation format f.- CBER Select. modulation format: 32QAM By pressing the buttons, the following By pressing the button, the following menu appears. This is the modulation menu appears. This is the CBER reading, or Symbol rate in 32QAM = format.
-
Page 15: Extended Menu
User manual TDT + 5.2. - Extended menus Automatic Transponders Search (SCAN function = ON) By pressing the button for approximately Satellite Payload QAM IF Priority Satellite Satellite 3 seconds, you can access a series of Symbol Rate FEC Rate Data Rate Size Symbol Rate Bandwidth Modulation options that are less frequently used and... -
Page 16: Saving The Parameters
User manual TDT + - Output a continuous wave in the same 5.3 - Saving the parameters central output frequency - Normal output of the QAM signal (normal To save the data, press the button for LNB powered at 13 V. Tone de-activated working condition) approximately 3 seconds. -
Page 17: Leds
User manual TDT + 5.4 - LEDS 6.- ACCESS CODE The LEDS indicate the following statuses: The controllable TDT+ allows the user to validated and therefore the module will introduce, if he so wishes, a 4-digit access display the input frequency without any code that occupies the unused positions of decimal points (unblocked module) . -
Page 18: Controlling The Device
User manual TDT + 7.- CONTROLLING THE DEVICE b.- Remote control This version TDT+ permits well program previously configuration and control from a PC, both locally and via remote control. mentioned, it is necessary to have a Headend Control module (ref. 5051 or 5052) and the corresponding modem connected a.- Local control to the telephone line. -
Page 19: Typical Application
User manual TDT + 8.- TYPICAL APPLICATION 8.1.- APPLICATION EXAMPLE (SKY LIFE) 5025 5025 7 x 5023 7 x 5023 75 ohm 4061 4510 5025 7 x 5023 QAM output... -
Page 20: Norm For Rack Mounting
User manual TDT + 9.- NORMS FOR RACK MOUNTING (max. 35 TDT+ - 7 subracks 5 units high - 8,7”) gap (approx. 3-5 cm) at the top of the Rack. 9.1.- Installation rack with To mount the units in the rack with The new air will enter through the bottom of ventilation facilities. - Page 21 User manual TDT + It is very import that this cycle functions 9.2.- Installation of the rack without correctly, therefore do not: ventilation facilities. - Open the side doors, as this would cause When the rack is located in an area where the ventilators to extract the air from the the temperature is approximately 40°C, it is outside rather than the air in the inside of...
- Page 22 User manual TDT + 10.- NORMS FOR GABINET MOUNTING 1.- EXTRACTOR for forced ventilation. Mandatory in the module placed in the highest position. 2.- Place the modules as low as possible in the room. 3.- Maximum room temperature (measured in front of the highest module): 40 ºC. 4.- Room should have ventilation plates at the bottom of any wall to allow the entrance of air for ventilation.
- Page 23 Manual de instrucciones TDT + I N D I C E 1.- Características técnicas ................2.- Descripción de referencias .
- Page 24 Manual de instrucciones TDT + 1.- CARACTERISTICAS TECNICAS 1.1.- TDT+ Ref. 5023 Frecuencia de entrada: 950 - 2150 MHz Pérdidas de paso: < 1.5 dB typ. Nivel de entrada: -65 a -25 dBm Ancho de banda FI: 36MHz Margen de enganche: ±...
- Page 25 Manual de instrucciones TDT + 1 . 2.- Características técnicas Centrales Rango de frecuencia: 47 ... 862 MHz Conector: “F” Central Ganancia: 45 ± 2 dB Alimentación: 15 V 5075 Margen de regulación: 20 dB Consumo a 15 V 800 mA Tensión de salida (60 dB): 105 dBµV (42 CH CENELEC) Toma de test:...
- Page 26 Manual de instrucciones TDT + 2.- DESCRIPCION DE REFERENCIAS Ref. 5023 ..TDT+ (46 - 862 MHz) Ref. 7234 ..Programador Universal Ref. 5075 ..Central A. T-05 (47 - 862 MHz) Ref. 5071 ..Regleta soporte (10 mód. + F. A.) Ref.
- Page 27 Manual de instrucciones TDT + 3 .- MONTAJE 3.1.- Montaje en libro 5023 CLAC! 5025 5029 5030 5071 5239 4061 7234...
- Page 28 Manual de instrucciones TDT + 3.2.- Montaje en rack 19” CLAC! 5301 5173 5073...
- Page 29 Manual de instrucciones TDT + 4. - DESCRIPCION DE ELEMENTOS 4.1.- TDT + 1.- Entrada F.I. Satélite 2.- Salida F.I. Satélite 3.- Entrada RF 4.- Salida RF 5.- Conector programador / PC 6.- Entrada alimentación módulo 7.- LED de estado 8.- Conector BUS de control 5023 Referencia producto...
- Page 30 Manual de instrucciones TDT + 4.2.- Fuente de alimentación + 18V + 15V + 5V + 24V Conectores para alimentar los módulos (1) LED encendido Entrada RED 220V~ 15%~ (ref. 5025) * La fuente de alimentación puede alimentar 230V~ 15%~ (ref. 5029) un máximo de 7 módulos TDT+.
- Page 31 Manual de instrucciones TDT + 4.3.- Central amplificadora OPCION “A” - 5075 OPCION “B” - 4510 / 4514 234632 1.- Test entrada 4.- Salida RF 1.- Salida RF 5.- Entrada alimentación módulo 2.- Entrada RF 5.- LED de estado 2.- Toma Test 6.- Atenuador 3.- Test salida 6.- Alimentación...
- Page 32 Manual de instrucciones TDT + 4. 4. - Programador ref. 7234 El programador consta de 4 teclas: : Tecla cambio menú programación y grabación de datos. : Tecla que permite la selección de un dígito dentro de un determinado menú de programación y realiza también el cambio de menú...
- Page 33 Manual de instrucciones TDT + 5. - INSTALACION 5.1 - Menú normal b.- Velocidad de símbolo Consideraciones previas Pulsando la tecla aparece en el display el El montaje se hará fijando los distintos Al introducir el mando programador en el siguiente menú, que es la velocidad de módulos que configuran el sistema en el símbolo, por ejemplo 27.50 Mbaud:...
- Page 34 Manual de instrucciones TDT + d.- Formato de Modulación f.- CBER Velocidad de símbolo entrada: 27.5 Mbaud Pulsando la tecla aparece el siguiente Pulsando la tecla aparece el siguiente menú, que es el formato de modulación. menú, que es la lectura del CBER, o tasa de Código de Viterbi a la entrada: 3/4 error.
- Page 35 Manual de instrucciones TDT + 5.2 - Menús extendidos Búsqueda Automática de Transpondedores (función SCAN = ON) Pulsando tecla durante Satellite Payload QAM IF Priority Satellite Satellite Symbol Rate FEC Rate Data Rate Size Symbol Rate Bandwidth aproximadamente 3 segundos, se accede a Modulation Ms/s Mb/s.
- Page 36 Manual de instrucciones TDT + 5.3 - Grabación de parámetros tampoco son operativas ni la tecla , ni las teclas LNB no alimentado. Sin tono Para grabar los datos se pulsará la tecla durante aproximadamente 3 segundos. La f.- Portadora continua grabación correcta de los datos se denota Pulsando la tecla se accede al menú...
- Page 37 Manual de instrucciones TDT + 5.4 - LEDS de estado 6.- CLAVE DE ACCESO Finalmente, los LEDS indican las siguientes El TDT+ controlable permite incorporar 6.3.- Si no se desea introducir una clave condiciones de funcionamiento: opcionalmente una clave de acceso de 4 bastará...
- Page 38 Manual de instrucciones TDT + 7.- CONTROL DEL DISPOSITIVO Esta versión TDT+ permite b.- Control remoto configuración y monitorización desde un Además programa mencionado PC, tanto de forma local como remota. anteriormente, es necesario disponer de un módulo de Control de Cabecera (ref. 5051 ó 5052) correspondiente módem...
- Page 39 Manual de instrucciones TDT + 8.- EJEMPLOS DE APLICACION 8.1.- EJEMPLO DE APLICACIÓN (SKY LIFE). 5025 5025 7 x 5023 7 x 5023 75 ohm 4061 4510 5025 7 x 5023 Salida QAM...
- Page 40 Manual de instrucciones TDT + 9.- NORMAS PARA MONTAJE EN RACK (max. 35 TDT+ - 7 subracks de 5u. de altura - 8,7”) 5 cm) que hay en la parte superior del Rack, 9.1.- Instalación del rack con ventilación. Para el montaje de las unidades en en rack entrando el aire nuevo en el interior del rack con ventilación es obligatorio el montaje de Para favorecer la renovación y circulación...
- Page 41 Manual de instrucciones TDT + Es muy importante que este ciclo discurra 9.2.- Instalación del rack sin ventilación. correctamente, debiendo evitarse: Para la instalación de las unidades en racks - Abrir las puertas laterales, ya que sin ventilación, cuando el rack se encuentra provocaría que los ventiladores aspiren el en lugares con temperatura ambiente aire del exterior en lugar de aspirar el aire...
- Page 42 Manual de instrucciones TDT + 10.- NORMAS PARA MONTAJE EN COFRE 1.- EXTRACTOR para ventilación forzada. Obligatoriamente sobre el módulo más alto. 2.- Situar los módulos en el recinto lo más abajo posible. 3.- Temperatura ambiente máxima en el recinto (medida frente al módulo mas alto): 40 ºC.
- Page 43 TDT + Guarantee Televés S.A. offers a two year guarantee, beginning from the date of purchase for countries in the EU. For countries that are not part of the EU, the legal guarantee that is in force at the time of purchase is applied. Keep the purchase invoice to determine this date.
