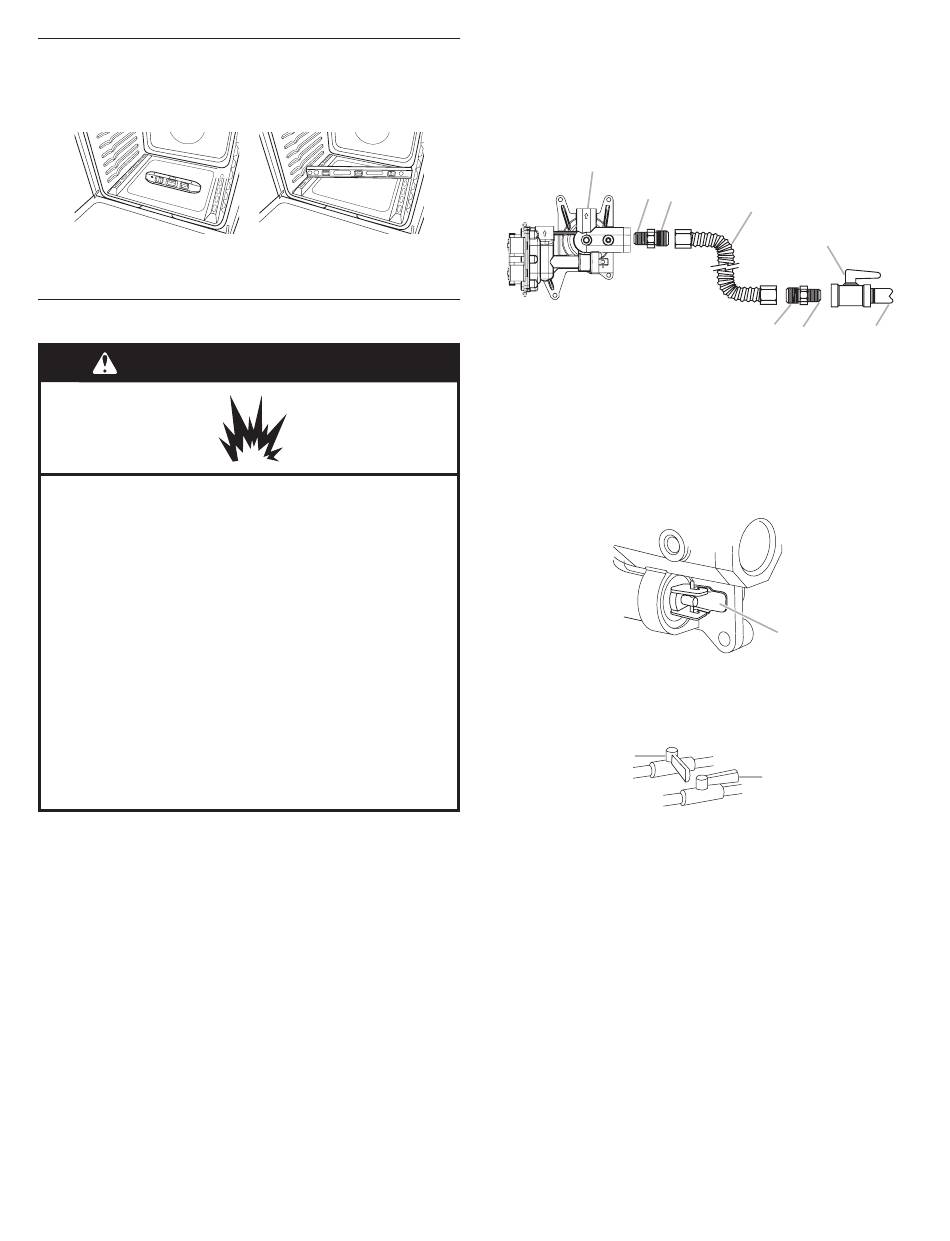

Réglage de l'aplomb de la cuisinière
1. En fonction de la taille du niveau, le placer sur le bas du four
tel qu'indiqué dans l'une des deux figures ci-dessous.
Contrôler l'aplomb transversal et dans le sens avant/arrière.
2. Si la cuisinière n'est pas horizontale, utiliser une clé ou une
pince pour régler les pieds de nivellement vers le haut ou
vers le bas jusqu'à ce que la cuisinière soit d'aplomb.

Raccordement au gaz

AVERTISSEMENT
Risque d'explosion
Utiliser une canalisation neuve d'arrivée de gaz
approuvée par la CSA International.
Installer un robinet d'arrêt.
Bien serrer chaque organe de connexion de la
canalisation de gaz.
En cas de connexion au gaz propane, demander à une
personne qualifiée de s'assurer que la pression de gaz
ne dépasse pas 36 cm (14 po) de la colonne d'eau.
Par personne qualifiée, on comprend :
le personnel autorisé de chauffage,
le personnel autorisé d'une compagnie de gaz, et
le personnel d'entretien autorisé.
Le non-respect de ces instructions peut causer
un décès, une explosion ou un incendie.
Cette cuisinière a été configurée à l'usine pour l'alimentation au
gaz naturel. Pour utiliser cette cuisinière avec du gaz propane,
voir la section "Conversions pour changement de gaz" avant
de la relier à l'alimentation en gaz. Les conversions pour
changement de gaz naturel à propane ou de propane à gaz
naturel doivent être effectuées par un installateur qualifié.
Raccordement typique par raccord flexible
1. Appliquer un composé d'étanchéité des filetages résistant au
propane sur l'extrémité filetée la plus petite des adaptateurs
de raccord flexible (voir B et G dans l'illustration suivante).
2. Fixer un adaptateur sur le détendeur et l'autre adaptateur sur
le robinet d'arrêt de la canalisation de gaz. Serrer les deux
adaptateurs en veillant à ne pas déplacer ni faire tourner le
détendeur.
3. Utiliser une clé mixte de
pour fixer le raccord flexible sur les adaptateurs.
IMPORTANT : Tous les raccords doivent être bien serrés à
l'aide d'une clé. Ne pas serrer excessivement la connexion
sur le détendeur. Un serrage excessif pourrait provoquer une
fissuration du détendeur et une fuite de gaz. Lors du serrage
d'un raccord, empêcher le détendeur de tourner.
A
B C
A. Détendeur
B. Utiliser un composé
d'étanchéité pour tuyauteries.
C. Adaptateur (doit comporter un
filetage mâle de ½" [1,3 cm])
D. Raccord flexible
Achever le raccordement
1. Vérifier que le robinet d'arrêt du détendeur est à la position
"On" (ouvert).
A. Robinet d'arrêt du détendeur
illustré en position ouverte
2. Ouvrir le robinet d'arrêt manuel sur la canalisation
d'alimentation en gaz. Le robinet est ouvert lorsque la
poignée est parallèle au conduit d'alimentation en gaz.
A
A. Robinet fermé
B. Robinet ouvert
3. Vérifier tous les raccordements en les badigeonnant d'une
solution de détection des fuites non corrosive approuvée.
L'apparition de bulles indique une fuite. Réparer toute fuite
éventuelle.
15
/
" (2,4 cm) et une pince multiprise
16
D
E
H
G
E. Robinet d'arrêt manuel
F.Conduite de gaz de ½" (1,3 cm)
ou ¾" (1,9 cm)
G. Utiliser un composé
d'étanchéité pour tuyauteries.
H. Adaptateur
A
B
F
29
