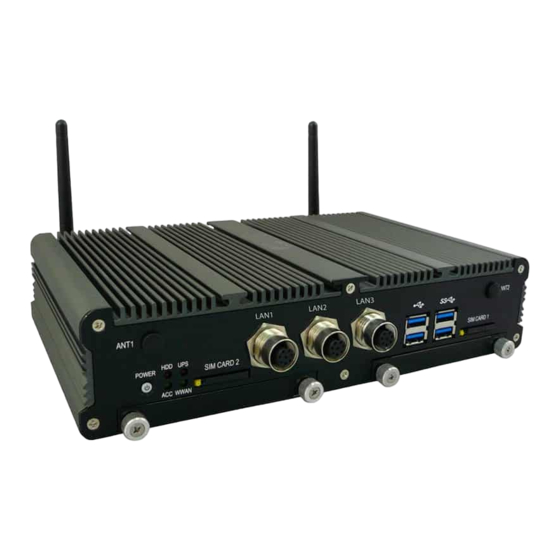

Sintrones VBOX-3620-M12X User Manual

In-vehicle computing
Hide thumbs
Table of Contents

Advertisement

Quick Links

VBOX‐3620‐M12X

Document Name
VBOX-3620-M12X User Manual
Version
1.0
Reversion History :
Reversion
From
To
1.0

Jan 31, 2018






In‐Vehicle Computing
User's Manual
Version 1.0
Date
Initial document issued




Document No.
Date
Notes

UM2017362010
Jan 31, 2018
Author(s)
Stanley Chou



Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VBOX-3620-M12X and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sintrones VBOX-3620-M12X

Summary of Contents for Sintrones VBOX-3620-M12X

  • Page 1 VBOX‐3620‐M12X  In‐Vehicle Computing      User's Manual Version 1.0      Document Name  VBOX-3620-M12X User Manual  Document No.  UM2017362010  Version  1.0  Date  Jan 31, 2018  Reversion History :  Reversion  Date  Notes  Author(s)  From  To  1.0    Jan 31, 2018  Initial document issued  Stanley Chou                     ...
  • Page 2 Other brands and product names used herein are for identification purposes only and may  be trademarks of their respective owners.  Disclaimer SINTRONES®  Technology  Corp.  shall  not  be  liable  for  any  incidental  or  consequential  damages resulting from the performance or use of this product.  SINTRONES®  Technology  Corp.  makes  no  representation  or  warranty  regarding  the  content  of  this  manual.  Information  in  this  manual  had  been  carefully  checked  for ...
  • Page 3       Safety Information Read the following precautions before setting up a SINTRONES Product.  Electrical safety  To prevent electrical shock hazard, disconnect the power cable from the electrical  outlet before relocating the system.   When  adding  or  removing  devices  to  or  from  the  system,  ensure  that  the  power  cables  for  the  devices  are  unplugged  before  the  signal  cables  are  connected.  If  possible,  disconnect  all  power  cables  from  the  existing  system  before  you  add  a ...
  • Page 4       Incorrectly replacing the battery may damage this computer. Replace only with the same  or its equivalent as recommended by SINTRONES® Technology Corp. Dispose used battery  according to the manufacturer's instructions.    Technical Support Please do not hesitate to call or e-mail our customer service when you still cannot fix the  problems.  Tel : +886-2-82280101  Fax : +886-2-82280100  E-mail : sales@sintrones.com  Website : www.sintrones.com  User’s Manual      Page iii   ...

  • Page 5: Table Of Contents

      1.0 Introduction    TABLE OF CONTENTS   Page #    Introduction  ........................ 1‐1     Model Specification ....................... 1‐1     VBOX‐3620‐M12X Illustration (MB, System) .............. 1‐3         Architecture  ........................ 1‐5 Principal component Specification  ................ 1‐6     Internal Connector Specification .................. 2‐1     LAN1 Connector ...................... 2‐1     LAN2 Connector ...................... 2‐2     LAN3 Connector ...................... 2‐3     MINI PCI‐E Connector (MINICARD1) ................ 2‐4  ...
  • Page 6   1.0 Introduction    USB 2.0 Connector ...................... 3‐6     USB 3.0 Connector ...................... 3‐7     BTN Connector ....................... 3‐8     System Installation  ...................... 4‐1     System Introduction ...................... 4‐1     Opening Chassis  ...................... 4‐2     Installing Memory ...................... 4‐4     Installing MINI PCIe Expansion Card (PCIe 1, 3G Module only) ........ 4‐6     Installing MINI PCIe Expansion Card (PCIe 2)  ............. 4‐8     Installing MINI PCIe Expansion Card (PCIe 3)  ............ 4‐10    ...

  • Page 7: Introduction

      1.0 Introduction                                          1.0 INTRODUCTION   User’s Manual         ...

  • Page 8: Model Specification

      1.0 Introduction    1.0 INTRODUCTION 1.1 Model Specification     System  Intel Gen 6 Core i7-6600U 2.6GHz up to 3.4GHz  Intel Gen 6 Core i5-6300U 2.4GHz up to 3.0GHz  CPU  Intel Gen 6 Core i3-6100U 2.3GHz  Intel Gen 6 Dual Core 3955U 2.0GHz Memory  2 x SO-DIMM DDR4 up to 32GB  LAN Chipset  2 x Intel I210-AT and 1 x Intel i219LM  Audio  Realtek ALC662 HD Codec onboard  Watchdog  Watchdog Timer Support, Offer 1 – 255 Step  Power Requirement  Power Input  9V-36V DC Power Input  Power Protection  Automatics Recovery Short Circuit Protection  Power Management  Vehicle Power Ignition for Variety Vehicle  Power Off Control  Power off Delay Time Setting by BIOS and Software  Internal Battery Kit for 10 Mins Operating (Optional)  Battery  *cannot use with optional SIM-6A (6 x SIM card module) in the same time. ...
  • Page 9   1.0 Introduction    Graphics  Intel® HD Graphics 520 DirectX Video Acceleration (DXVA) for Accelerating Video  Graphics  Processing - Full AVC/VC1/MPEG2 HW Decode  Supports DirectX 11/10.1/10/9 and OpenGL 4.0  Resolution  Up to 4096 x 2304@60Hz  I/O  Serial Port  4 x RS-232/422/485 with isolation (Auto Direction Control))  USB Port  2 x USB 3.0 Ports, 2 x USB 2.0 Ports  LAN  3 x 10/100/1000 Mb/s w/ M12 x-code (1 port with iAMT)  Video Port  2 x DP Port, 1 x VGA (Support Triple Independent Display)  DIO Port  8 x GPI and 4 x GPO with isolation  Audio  1 x Line-out and 1 x Mic-in (Line-in Optional)  2 x SIM Card Sockets, supported onboard with eject  6 x SIM Card Sockets (Optional)  SIM Card Socket  *cannot use with optional Battery backup module in the same time.  3 x Mini-card slots Expansion Bus  2 x M.2 slot ...

  • Page 10: Vbox-3620-M12X Illustration (Mb, System)

      1.0 Introduction    VBOX‐3620‐M12X Illustration (MB, System)       Top view of mother board            Bottom view of mother board      SATA3  LAN2  LAN1  LAN3  SPWR1  SIM2  SIM1  USB2  USB1  UPS1  MINICARD1  MINICARD2  DIO1  M.2  MINICARD3  PWR1  COM3  COM4  USB3  JSIM      AUDIO1  COM1  COM2 ...
  • Page 11   1.0 Introduction    System                                  User’s Manual    Page 1‐4   ...

  • Page 12: Architecture

      1.0 Introduction    Architecture   CHA: DDR4L SO-DIMM NON-ECC CHB: DDR4L SO-DIMM NON-ECC 2133 MHz max:8GB 2133 MHz max:8GB ADD:0XA0 ADD:0XA4 Skylake U 6 x PCIe x1 (Gen2) 4 x USB 3.0 (Port 1/2/3/4/6/9) (Port 1~4) DDI 0 (Port B) 1x PCIe x1 (Gen2) Generation 6 I219LM...

  • Page 13: Principal Component Specification

      1.0 Introduction    Principal component Specification   CPU    Chip  Description  Intel  1. Power consumption:    CPU  Core Frequency  TDP  Unit  Tj    Cache  i7-6600U  2.6 GHz  15 W  W  100°C  4MB  15 W  i5-6300U  2.4 GHz  W  100°C  3MB  15 W  i3-6100U  2.3 GHz  W  100°C  3MB  15 W  Celeron 3955U  2.0 GHz ...

  • Page 14: Internal Connector Specification

      2.0    Internal  Connector  Specification                                              2.0 INTERNAL CONNECTOR SPECIFICATION   User’s Manual       ...

  • Page 15: Lan1 Connector

      2.0    Internal Connector Specification    2.0 INTERNAL CONNECTOR SPECIFICATION 2.1 LAN1 Connector   Connector size  10 Pin  Connector type  JST-2.0mm-M-180  Connector location  LAN1  Connector pin  Pin  Signal  Pin  Signal  definition  1  LAN1_MDI0P  2  LAN1_MDI1P  3  LAN1_MDI0N LAN1_MDI1N 5  LGND_CASE  6  LGND_CASE  7  LAN1_MDI2P  8  LAN1_MDI3P  9  LAN1_MDI2N LAN1_MDI3N  ...

  • Page 16: Lan2 Connector

      2.0    Internal Connector Specification    2.2 LAN2 Connector   Connector size  10 Pin Connector type  JST-2.0mm-M-180  Connector location  LAN2 Connector pin  Pin  Signal  Pin  Signal  definition  1  LAN2_MDI0P LAN2_MDI1P 3  LAN2_MDI0N  4  LAN2_MDI1N  5  LGND_CASE  6  LGND_CASE  7  LAN2_MDI2P LAN2_MDI3P 9  LAN2_MDI2N  10  LAN2_MDI3N    Connector map   ...

  • Page 17: Lan3 Connector

      2.0    Internal Connector Specification    2.3 LAN3 Connector   Connector size  10 Pin Connector type  JST-2.0mm-M-180  Connector location  LAN3 Connector pin  Pin  Signal  Pin  Signal  definition  1  LAN3_MDI0P LAN3_MDI1P 3  LAN3_MDI0N  4  LAN3_MDI1N  5  LGND_CASE  6  LGND_CASE  7  LAN3_MDI2P LAN3_MDI3P 9  LAN3_MDI2N  10  LAN3_MDI3N    Connector map   ...

  • Page 18: Mini Pci-E Connector (Minicard1)

      2.0    Internal Connector Specification    2.4 MINI PCI‐E Connector (MINICARD1)   Connector size  2 X 26 = 52 Pin  Connector type  MINI PCI-E CON 9.2mmH  Connector location  MINICARD1  Connector pin  Pin  Signal  Pin  Signal  definition  1  PCIE_WAKE# 3VSB  3  NC  4  GND  5  NC  6  NC  7  NC  UIM_PWR_A 9  GND  10  UIM_DAT_A  11  NC ...
  • Page 19   2.0    Internal Connector Specification    Connector map      MINICARD1                                                User’s Manual            Page 2‐5   ...

  • Page 20: Mini Pci-E Connector (Minicard2)

      2.0    Internal Connector Specification    2.5 MINI PCI‐E Connector (MINICARD2)   Connector size  2 X 26 = 52 Pin  Connector type  MINI PCI-E CON 9.2mmH  Connector location  MINICARD2  Connector pin  Pin  Signal  Pin  Signal  definition  1  PCIE_WAKE# 3VSB  3  NC  4  GND  5  NC  6  +1.5V  7  MINICARD2_CLKREQ# NC  9  GND  10  NC  11  PCIE1_MCARD2_CLK_DN NC ...
  • Page 21   2.0    Internal Connector Specification    Connector map      MINICARD2                                                User’s Manual            Page 2‐7   ...

  • Page 22: Mini Pci-E Connector (Minicard3)

      2.0    Internal Connector Specification    2.6 MINI PCI‐E Connector (MINICARD3)   Connector size  2 X 26 = 52 Pin  Connector type  MINI PCI-E CON 9.2mmH  Connector location  MINICARD3  Connector pin  Pin  Signal  Pin  Signal  definition  1  PCIE_WAKE# 3VSB  3  NC  4  GND  5  NC  6  +1.5V  7  MINICARD3_CLKREQ# UIM_PWR_C  9  GND  10  UIM_DAT_C  11  PCIE2_MCARD3_CLK_DN UIM_CLK_C ...
  • Page 23   2.0    Internal Connector Specification    Connector map      MINICARD3                                                User’s Manual            Page 2‐9   ...

  • Page 24: Ngff Connector (M_2)

      2.0    Internal Connector Specification    2.7 NGFF Connector (M_2)   Connector size  2 X 26 = 52 Pin  Connector type  NGFF _AE KEY_H:8.5mm  Connector location  M_2  Connector pin  Pin  Signal  Pin  Signal  definition  1  GND  3VSB  3  USB_7P_L  4  3VSB  5  USB_7N_L  6  LED1_C_M.2#  7  NC  NC  9  NC  10  NC  11  NC ...
  • Page 25   2.0    Internal Connector Specification    Connector map      NGFF                                                User’s Manual            Page 2‐11   ...

  • Page 26: Dio1 Jst Connector (Gpio1)

      2.0    Internal Connector Specification    2.8 DIO1 JST Connector (GPIO1)   Connector size  2 X 8 = 16 Pin  Connector type  JST-2.0mm-M-180  Connector location  GPIO1 Connector pin  Pin  Signal  Pin  Signal  definition  1  DO_1(5V@100mA) DO_2(5V@100mA) 3  DO_3(5V@100mA) 4  DO_1(5V@100mA) 5  GND_DIO  6  GND_DIO  7  DI_1 (9V~36V) DI_2 (9V~36V) 9  DI_3 (9V~36V)  10  DI_4 (9V~36V)  11 ...

  • Page 27: Com Jst Connector (Com3)

      2.0    Internal Connector Specification    2.9 COM JST Connector (COM3)   Connector size  2 X 5 = 10 Pin  Connector type  JST-2.0mm-M-180  Connector location  COM3 Connector pin  Pin  Signal  Pin  Signal  definition  1  SP3_DCD SP3_RXD  3  SP3_TXD  4  SP3_DTR  5  GND  6  SP3_DSR  7  SP3_RTS SP3_CTS  9  SP3_RI  10  COM_GND    Connector map ...

  • Page 28: Com Jst Connector (Com4)

      2.0    Internal Connector Specification    2.10 COM JST Connector (COM4)   Connector size  2 X 5 = 10 Pin  Connector type  JST-2.0mm-M-180  Connector location  COM4 Connector pin  Pin  Signal  Pin  Signal  definition  1  SP4_DCD SP4_RXD  3  SP4_TXD  4  SP4_DTR  5  GND  6  SP4_DSR  7  SP4_RTS SP4_CTS  9  SP4_RI  10  COM_GND    Connector map ...

  • Page 29: Usb Jst Connector (Usb3)

      2.0    Internal Connector Specification    2.11 USB JST Connector (USB3)   Connector size  2 X 4 = 8 Pin  Connector type  JST-2.0mm-M-180  Connector location  USB3 Connector pin  Pin  Signal  Pin  Signal  definition  1  5VSB 5VSB  3  USB_9N_C  4  NC  5  USB_9P_C  6  NC  7  GND    Connector map      USB3     ...

  • Page 30: Sata Connector (Sata3)

      2.0    Internal Connector Specification    2.12 SATA Connector (SATA3)   Connector size  1 X 7 = 7 Pin  Connector type  SATA 1.27mm-M-180D  Connector location  SATA3 Connector pin  Pin  Signal  definition  1  2  SATA_TXP2_C  3  SATA_TXN2_C  4  5  SATA_RXN2_C  6  SATA_RXP2_C 7  GND    Connector map      SATA3           ...

  • Page 31: Jsim Jst Connector (Jsim)

      2.0    Internal Connector Specification    2.13 JSIM JST Connector (JSIM)   Connector size  2 X 8 = 8 Pin  Connector type  JST-2.0mm-M-180  Connector location  JSIM  Connector pin  Pin  Signal  Pin  Signal  definition  1  5VSB 5VSB  3  5VSB  4  5VSB  5  GND  6  GND  7  GND  9  PCIE_WAKE0#  10  SIM_6A_GPIO  11  Module_SIM_SEL1 3VSB_Module1_EN 13 ...

  • Page 32: Ign Jst Connector (Ign1)

      2.0    Internal Connector Specification    2.14 IGN JST Connector (IGN1)   Connector size  1 X 2 = 2 Pin  Connector type  JST-2.0mm-M-180  Connector location  IGN1 Connector pin  Pin  Signal  Pin  Signal  definition  1  GND_IGN IGNITION    Connector map  PIN1  PIN2                      User’s Manual     ...

  • Page 33: Pwr1 Jst Connector (Pwr1)

      2.0    Internal Connector Specification    2.15 PWR1 JST Connector (PWR1)   Connector size  1 X 3 = 3 Pin  Connector type  POWER-3.96mm-M-180  Connector location  PWR1 Connector pin  Pin  Signal  Pin  Signal  definition  1  GND  3  VIN  4  VIN    Connector map      PIN4  PIN3  PIN2  PIN1             ...

  • Page 34: Ups Jst Connector (Ups1)

      2.0    Internal Connector Specification    2.16 UPS JST Connector (UPS1)   Connector size  1 X 5 = 5 Pi n  Connector type  WAFER 2.54mm-M-180  Connector location  UPS1 Connector pin  Pin  Signal  definition  1  +12V 2  +12V  3  NC  4  5  GND    Connector map      UPS1                 ...

  • Page 35: Sata Power Connector (Spwr1)

      2.0    Internal Connector Specification    2.17 SATA Power Connector (SPWR1)   Connector size  1 X 2 = 2 Pin  Connector type  JST-2.0mm-M-180  Connector location  SPWR1  Connector pin  Pin  Signal  definition  1  2  +5V    Connector map        PIN1  PIN22                      User’s Manual   ...

  • Page 36: External Connector Specification

      3.0    External Connector Specification                                                3.0 EXTERNAL CONNECTOR SPECIFICATION User’s Manual       ...

  • Page 37: Dp Connector (Dp1)

      3.0    External  Connector  Specification    3.0 EXTERNAL CONNECTOR SPECIFICATION 3.1 DP Connector (DP1)   Connector size  20 Pin  Connector type  DP  Connector location  DP1  Connector pin  Pin  Signal  Pin  Signal  definition  1  DP1_LANE_0P  2  GND  3  DP1_LANE_0N DP1_LANE_1P 5  GND  6  DP1_LANE_1N  7  DP1_LANE_2P  8  GND  9  DP1_LANE_2N DP1_LANE_3P 11 ...

  • Page 38: Dp Connector (Dp2)

      3.0    External  Connector  Specification    3.2 DP Connector (DP2)   Connector size  20 Pin Connector type  DP  Connector location  DP2  Connector pin  Pin  Signal  Pin  Signal  definition  1  DP2_LANE_0P GND  3  DP2_LANE_0N  4  DP2_LANE_1P  5  GND  6  DP2_LANE_1N  7  DP2_LANE_2P GND  9  DP2_LANE_2N  10  DP2_LANE_3P  11 ...

  • Page 39: Vga Connector (Vga1)

      3.0    External  Connector  Specification    3.3 VGA Connector (VGA1)   Connector size  2 X 8 = 16 Pin  Connector type  VGA-F-90D_W/O SCREW  Connector location  VGA1 Connector pin  Pin  Signal  Pin  Signal  definition  1  CRT_RED CRT_GREEN  3  CRT_BLUE  4  NC  5  CRT_DET_C  6  GND  7  GND  9  VCC5  10  GND  11 ...

  • Page 40: Com Connector (Com1)

      3.0    External  Connector  Specification    3.4 COM Connector (COM1)   Connector size  9 Pin Connector type  DSUB  Connector location  COM1 Connector pin  Pin  Signal  Pin  Signal  definition  1  COM1_DCD COM1_RXD  3  COM1_TXD  4  COM1_DTR  5  GND  6  COM1_DSR  7  COM1_RTS COM1_CTS  9  COM1_RI#       ...

  • Page 41: Com Connector (Com2)

      3.0    External  Connector  Specification    3.5 COM Connector (COM2)   Connector size  9 Pin Connector type  DSUB  Connector location  COM2 Connector pin  Pin  Signal  Pin  Signal  definition  1  COM2_DCD COM2_RXD  3  COM2_TXD  4  COM2_DTR  5  GND  6  COM2_DSR  7  COM2_RTS COM2_CTS  9  COM2_RI#       ...

  • Page 42: Usb 2.0 Connector

      3.0    External  Connector  Specification    3.6 USB 2.0 Connector   Connector size  4 Pin Connector type  USB2.0 Type A  Connector location  USB2 Connector pin  Pin  Signal  Pin  Signal  definition  1  5VSB USB_2N  3  USB_2P  4  GND  5  5VSB  6  USB_3N  7  USB_3P GND    Connector map    USB2   ...

  • Page 43: Usb 3.0 Connector

      3.0    External  Connector  Specification    3.7 USB 3.0 Connector   Connector size  18 Pin Connector type  USB3.0 Type A  Connector location  USB1 Connector pin  Pin  Signal  Pin  Signal  definition  1  5VSB USB_0N  3  USB_0P  4  GND  5  USB3_SSRX_0N  6  USB3_SSRX_0P  7  USB3_SSTX_0N  9  USB3_SSTX_0P  10  5VSB  11  USB_1N USB_1P ...

  • Page 44: Btn Connector

      3.0    External  Connector  Specification    3.8 BTN Connector   Connector size  1 X 2 = 2 Pin  Connector type  Terminal block 2PIN pitch :3.5mm  Connector location  BTN1 Connector pin  Pin  Signal  definition  1  BTN1_1 2  GND    Connector map          PIN1  PIN2      BTN1           ...

  • Page 45: System Installation

      4.0    System  Installation                                              4.0 SYSTEM INSTALLATION User’s Manual       ...

  • Page 46: System Introduction

      4.0    System  Installation    4.0 SYSTEM INSTALLATION 4.1 System Introduction       User’s Manual    Page 4‐1   ...

  • Page 47: Opening Chassis

      4.0    System  Installation    4.2 Opening Chassis   Step1. Unscrew the six screws of the Back Cover as shown in the picture.        Step2. Unscrew the six screws of the Front Panel as shown in the picture.        User’s Manual    Page 4‐2   ...
  • Page 48   4.0    System  Installation    Step3. Unscrew the six screws of the Rear Panel as shown in the picture.        Step4. Open Top Cover as shown in the picture.      User’s Manual    Page 4‐3   ...

  • Page 49: Installing Memory

      4.0    System  Installation    4.3 Installing Memory   Step1. Put Memory on this place as shown in the picture.        Step2. Hold the Memory with its notch aligned with the Memory socket of the board  and insert it at a 30-degree angle into the socket as shown in the picture.        User’s Manual    Page 4‐4   ...
  • Page 50   4.0    System  Installation    Step3. Press down on the Memory so that the tabs of the socket lock on both sides of  the module as shown in the picture.                                                        User’s Manual    Page 4‐5   ...

  • Page 51: Installing Mini Pcie Expansion Card (Pcie 1, 3G Module Only)

      4.0    System  Installation    4.4 Installing MINI PCIe Expansion Card (PCIe 1, 3G Module only)   Step 1. Put MINI PCIe Expansion Card on this place as shown in the picture.        Step 2. Hold the Module with its notch aligned with the socket of the board and insert it  at a 30 degree angle into the socket as shown in the picture.      User’s Manual    Page 4‐6   ...
  • Page 52   4.0    System  Installation    Step 3. Screw one screw to the holder as shown in the picture.        Step 4. Done as shown in the picture.            User’s Manual    Page 4‐7   ...

  • Page 53: Installing Mini Pcie Expansion Card (Pcie 2)

      4.0    System  Installation    4.5 Installing MINI PCIe Expansion Card (PCIe 2)   Step 1. Put MINI PCIe Expansion Card on this place as shown in the picture.        Step 2. Hold the Module with its notch aligned with the socket of the board and insert it  at a 30 degree angle into the socket as shown in the picture.        User’s Manual    Page 4‐8   ...
  • Page 54   4.0    System  Installation    Step 3. Screw one screw to the holder as shown in the picture.        Step 4. Done as shown in the picture.              User’s Manual    Page 4‐9   ...

  • Page 55: Installing Mini Pcie Expansion Card (Pcie 3)

      4.0    System  Installation    4.6 Installing MINI PCIe Expansion Card (PCIe 3)   Step 1. Put MINI PCIe Expansion Card on this place as shown in the picture.        Step 2. Hold the Module with its notch aligned with the socket of the board and insert it  at a 30 degree angle into the socket as shown in the picture.        User’s Manual    Page 4‐10   ...
  • Page 56   4.0    System  Installation    Step 3. Screw one screw to the holder as shown in the picture.        Step 4. Done as shown in the picture.              User’s Manual    Page 4‐11   ...

  • Page 57: Installing Satadom Module

      4.0    System  Installation    4.7 Installing SATADOM Module   Step 1. Put SATADOM Module on this place as shown in the picture.        Step 2. Insert the the cable into the socket as shown in the picture.        User’s Manual    Page 4‐12   ...
  • Page 58   4.0    System  Installation    Step 3. Take the Module and insert it into the socket as shown in the picture.        Step 4. Done as shown in the picture.          User’s Manual    Page 4‐13   ...

  • Page 59: Installing Internal Antenna Cable

      4.0    System  Installation    4.8 Installing Internal Antenna Cable   Step 1. Take the SMA Connector and Plug into IO Panel as shown in the picture.        Step 2. Put the Washer into the SMA Connector as shown in the picture.        User’s Manual    Page 4‐14   ...
  • Page 60   4.0    System  Installation    Step 3. Put the Oring to SMA Connector and tighten as shown in the picture.        Step 4. Done as shown in the picture.            User’s Manual    Page 4‐15   ...
  • Page 61   4.0    System  Installation    Step 5. Take the Ipex Connector and press on the wifi module asshown in the  picture.(Wifi)        Step 6. Take the Ipex Connector and press on the 3G module as shown in the picture.  (3G)        User’s Manual    Page 4‐16   ...
  • Page 62   4.0    System  Installation    Step 7. Take the Ipex Connector and press on the GPS module as shown in the picture.  (GPS, only support passive Antenna)                                                        User’s Manual    Page 4‐17   ...

  • Page 63: Installing Sim Card

      4.0    System  Installation    4.9 Installing SIM Card   Step 1. Use thin stick to push the button as shown in the picture.        Step 2. Take the holder away from front panel and put your SIM Card into the holder as  shown in the picture.      User’s Manual    Page 4‐18   ...
  • Page 64   4.0    System  Installation    Step 3. Take the SIM card holder and Insert it into the socket as shown in the picture.          Attention:    When insert a SIM card to the SIM card holder, please remove the main                                        power at input to avoid undetectable SIM card.               ...

  • Page 65: Installing Hdd

      4.0    System  Installation    4.10 Installing HDD   Step 1. Put the HDD into HDD Holder as shown in the picture.        Step 2. Screw two screws on both side as shown in the picture.          User’s Manual    Page 4‐20   ...
  • Page 66   4.0    System  Installation    Step 3. Push the HDD Holder into the socket as shown in the picture.        Step 4. Fully insert the HDD Holder into the socket until a “click” is heard  as shown in the picture.            User’s Manual    Page 4‐21   ...
  • Page 67   4.0    System  Installation    Step 5. Tighten to Storage Bracket screws as shown in the picture.                                              User’s Manual    Page 4‐22   ...

  • Page 68: Installing Battery Module

      4.0    System  Installation    4.11 Installing Battery Module   Step 1. Accessories list        Step 2. Install the standoffs on the board        User’s Manual    Page 4‐23   ...
  • Page 69   4.0    System  Installation    Step 3. Take the battery kit on the board and screw two screws as shown in the picture.        Step 4. Connect the battery with motherboard as shown in the picture.            User’s Manual    Page 4‐24   ...

  • Page 70: Installing Sim-6A Module

      4.0    System  Installation    4.12 Installing SIM‐6A Module   Step 1. Fix the Tube with the screws on the motherboard        Step 2. Connect the SIM-6A cable with motherboard as shown in the picture.      User’s Manual    Page 4‐25   ...
  • Page 71   4.0    System  Installation    Step 3. Take the bracket on the board and screw three screws on the motherboard        Step 4. Take SIM-6A Board on the board and screw three screws on the motherboard        User’s Manual    Page 4‐26   ...
  • Page 72   4.0    System  Installation    Step 5. Connect the cable with SIM-6A Board on the motherboard          User’s Manual    Page 4‐27   ...

  • Page 73: Bios

      5.0    BIOS                                                5.0 BIOS   User’s Manual       ...

  • Page 74: Enter The Bios

      5.0    BIOS    5.0 BIOS 5.1 Enter The BIOS Power on the computer and the system will start POST (Power On Self Test) process.  When the message below appears on the screen, press (DEL) key to enter Setup.    Press DEL to enter SETUP If the message disappears before you respond and you still wish to enter Setup, restart  the system by turning it OFF and On or pressing the RESET button. You may also restart  the system by simultaneously pressing <Ctrl>, <Alt>, and <Delete> keys.    Important   The items under each BIOS category described in this chapter are under continuous  update  for  better  system  performance.  Therefore,  the  description  may  be  slightly  different from the latest BIOS and should be held for reference only.   Upon boot-up, the 1st line appearing after the memory count is the BIOS version. It  is usually in the format.    VBOX‐3620‐M12X Mainboard V1.0 073109 where : 1st digit refers to BIOS maker as A = AMI, W = AWARD, and P = PHOENIX  2nd - 5th digit refers to the model number.  6th digit refers to the chipset as I = Intel, N = NVIDIA, A = AMD and V = VIA.  7th - 8th digit refers to the customer as MS = all standard customers. ...
  • Page 75   5.0    BIOS    Control Keys Power on the computer and the system will start POST (Power On Self Test) process.  When the message below appears on the screen, press (DEL) key to enter Setup.    <↑>  Move to the previous item  <↓>  Move to the next item  <←>  Move to the item in the left hand <→>  Move to the item in the right hand <Enter>  Select the item  <Esc>  Jumps to the Exit menu or returns to the main menu from a submenu  <+/PU>  Increase the numeric value or make changes  <-/PD>  Decrease the numeric value or make changes  <F1>  General Help  <F3>  Load Optimized Defaults <F4>  Save all the CMOS changes and exit    Getting Help After entering the Setup menu, the first menu you will see is the Main Menu.    Main Menu  The main menu lists the setup functions you can make changes to. You can use the arrow  keys (↑↓) to select the item. The on-line description of the highlighted setup function is  displayed at the bottom of the screen.    Sub‐Menu ...

  • Page 76: Main

      5.0    BIOS    5.2 Main       » System Date  This setting allows you to set the system Date. The time format is <Day> <Month>  <Date> <Year>.    » System Time  This setting allows you to set the system time. The time format is <Hour> <Minute>  <Second>.                        User’s Manual    Page 5‐3   ...

  • Page 77: Advanced

      5.0    BIOS    5.3 Advanced       CPU Configuration   User’s Manual    Page 5‐4   ...
  • Page 78   5.0    BIOS    » Limit CPUID Maximum  The CPUID instruction of some newer CPUs will return a value greater than 3. The  default  is  Disabled  because  this  problem  does  not  exist  in  the  Windows  series  operating systems. If you are using an operating system other than Windows, this  problem may occur. To avoid this problem, enable this field to limit the return value  to 3 or less than 3.    » Intel Virtualization Technology  When  this  field  is  set  to  Enabled,  the  VMM  can  utilize  the  additional  hardware  capabilities provided by Vanderpool Technology.   ...
  • Page 79   5.0    BIOS              » COM2 RS232/422/485 Select  User’s Manual    Page 5‐6   ...
  • Page 80   5.0    BIOS              » Watch Dog Function  User’s Manual    Page 5‐7   ...
  • Page 81   5.0    BIOS        » GPIO Configuration – Power off delay time setting 0‐255        User’s Manual    Page 5‐8   ...
  • Page 82   5.0    BIOS    » GPO 0/ 1/ 2/ 3/ Data  These settings configure special GPIO data.    Hardware Health Configuration These items display the current status of all monitored hardware devices/components  such as voltages, temperatures and all fans' speeds.                                User’s Manual    Page 5‐9   ...

  • Page 83: Chipset

      5.0    BIOS    5.4 Chipset   PCH‐IO Configuration – Restore AC Power Loss       User’s Manual    Page 5‐10   ...
  • Page 84   5.0    BIOS    System Agent (SA) Configuration   » Graphics Configuration        User’s Manual    Page 5‐11   ...
  • Page 85   5.0    BIOS                                                User’s Manual    Page 5‐12   ...

  • Page 86: Boot

      5.0    BIOS    5.5 Boot       » 1st/2nd/3rd Boot Device  The items allow you to set the sequence of boot devices where BIOS attempts to load  the disk operating system.    » Try Other Boot Devices  Setting the option to [Enabled] allows the system to try to boot from other device if  the system fail to boot from the 1st/2nd/3rd boot device.  User’s Manual    Page 5‐13   ...
  • Page 87   5.0    BIOS        » Hard Disk Drives, CD/DVD Drives, USB Drives  These settings allow you to set the boot sequence of the specified devices.                                    User’s Manual    Page 5‐14   ...

  • Page 88: Security

      5.0    BIOS    5.6 Security       » Administrator Password  Administrator Password controls access to the BIOS Setup utility. These settings allow  you to set or change the administrator password.    » User Password  User Password controls access to the system at boot. These settings allow you to set or  change the user password.    » Boot Sector Virus Protection  This function protects the BIOS from accidental corruption by unauthorized users or  computer viruses. When enabled, the BIOS data cannot be changed when attempting to  update the BIOS with a Flash utility. To successfully update the BIOS, you will need to  disable this Flash Protection function.        User’s Manual    Page 5‐15   ...

  • Page 89: Exit

      5.0    BIOS    5.7 Exit       » Save Changes and Exit  Save changes to CMOS and exit the Setup Utility.    » Discard Changes and Exit  Abandon all changes and exit the Setup Utility.    » Discard Changes  Abandon all changes and continue with the Setup Utility.    » Load Optimal Defaults  Use this menu to load the default values set by the mainboard manufacturer specifically  for optimal performance of the mainboard.    » Load Failsafe Defaults  Use  this  menu  to  load  the  default  values  set  by  the  BIOS  vendor  for  stable  system  performance User’s Manual ...

  • Page 90: Packing List

      7.0    Packing  List                                              6.0 PACKING LIST   User’s Manual       ...

  • Page 91: Packing List

    6.0    Packing List    6.0 PACKING LIST 6.1 Packing List   System  Item  Part Number  Module Name  1  763620020004  VBOX-3620-M12X-i7 w/ Intel i7-6600U Barebone  1  763620020002  VBOX-3620-M12X-i5 w/ Intel i5-6300U Barebone  1  763620020001  VBOX-3620-M12X-i3 w/ Intel i3-6100U Barebone  1  763620020000  VBOX-3620-M12X-C1 w/ Intel Celeron 3955U Barebone    Accessory  Picture  Part Number  Module Name  Q’ty  370832001100  VBOX-3600 Mount Bracket    2    326910027661  Cabling MC421-350-02G F 90D  1 ...
