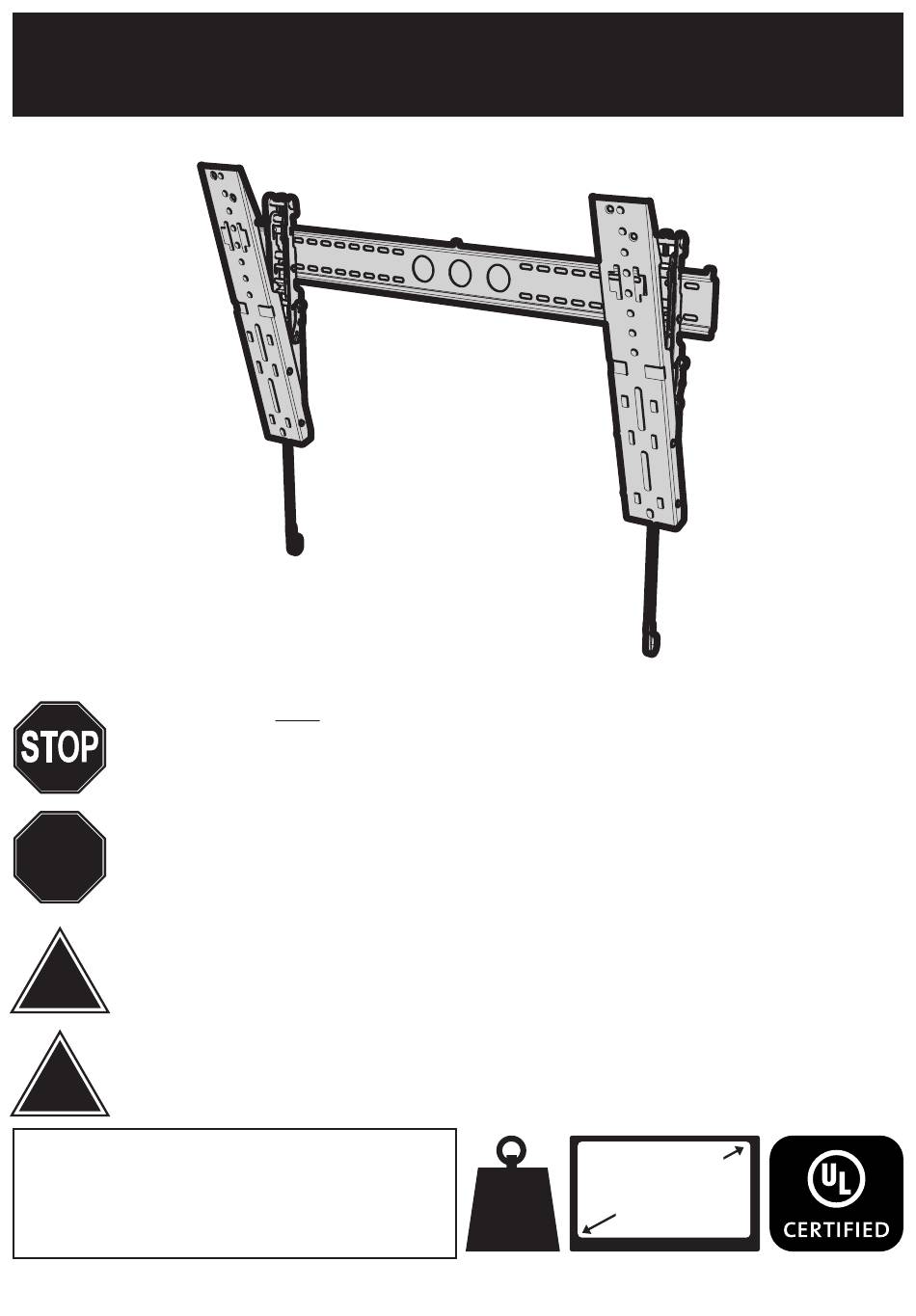

CPZL8601-C
Read through ALL instructions before commencing installation.
If you have any questions about this product or issues with installation
contact the customer services help line before returning this product to
the store.
Lisez toutes les instructions avant de débuter l'installation.
Si vous avez des questions sur ce produit ou des problèmes
ATTENTION
d'installation, contactez l'assistance client avant de ramener le produit
en magasin.

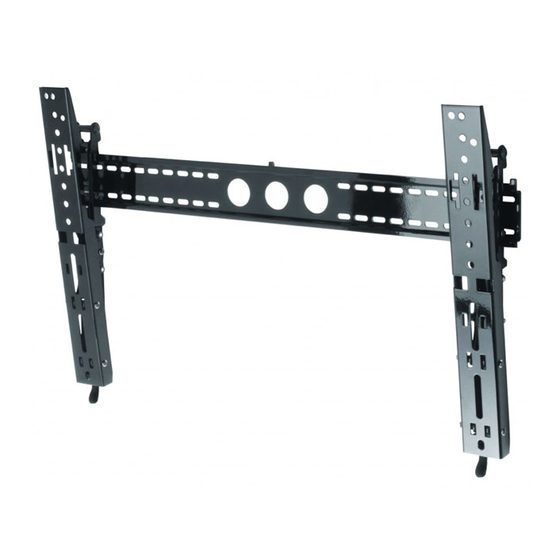

This bracket is intended for use with 90" Maximum televisions weighing
!
Maximum 68kg (150lbs). Use with products heavier than maximum weights
may result in instability causing possible injury.
Cette applique doit être utilisée pour des téléviseurs de 90" maximum et
!
pesant au maximum 68kg
poids maximum peut causer de l'instabilité provoquant de possibles accidents.
CUSTOMER SERVICES HELP LINE NUMBER:
NUMÉRO DE L'ASSISTANCE CLIENT:
1-800 667 0808 (USA)
AVF Incorporated. 3187, Cornerstone Drive, Eastvale, CA 91752, USA
(150lbs)
. L'utiliser avec des produits excédant le
68kg
150lbs
English language / Langue française
Leaflet No. / Notice n° 466119 rev 00
90"
228cm
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for AVF CPZL8601-C
Summary of Contents for AVF CPZL8601-C
- Page 1 . L'utiliser avec des produits excédant le poids maximum peut causer de l'instabilité provoquant de possibles accidents. CUSTOMER SERVICES HELP LINE NUMBER: 90" NUMÉRO DE L'ASSISTANCE CLIENT: 68kg 1-800 667 0808 (USA) 228cm 150lbs AVF Incorporated. 3187, Cornerstone Drive, Eastvale, CA 91752, USA...
- Page 2 Assembly Overview Vue d'ensemble de l'assemblage Fit the TV Brackets Fixer l'applique téléviseur Fit the Wall Bracket Fixer l'applique murale Connect the TV Connecter le téléviseur Tilt (if required) Inclinaison (Si nécéssaire)
- Page 3 It is the responsibility of the installer to ensure that the mounting wall is of a suitable standard and void of any services (eg gas, electricity, water etc). AVF accept no responsibility for any damage or loss caused by installing this product in a sub standard wall.
-
Page 4: Tools Recommended
Tools Recommended Outils recommandés Stud Finder Ø10mm (25/64") Ø3mm (1/8") Trouve latte Masonry Wood Maçonnerie Bois Boxed Parts Pièces empaquetées... - Page 5 TV Screws, Reducers and Spacers Vis TV, réducteurs et séparateurs...
- Page 6 Measure the TV fixing holes Width and Height Mesurer la profondeur et la taille des trous de fixation TV Fixing Holes Trous de fixation TV 75 - 660mm 75 - 400mm If width X is greater than 660mm or height Y greater than 400mm STOP installation now and contact the customer help line Si la largeur X est plus large que 660mm et la hauteur Y plus grande que 400mm, ARRÊTEZ l'installation immédiatement et...
- Page 7 Preparing the TV Brackets Préparer l'applique téléviseur To ensure maximum tilt is possible after installation you will need to ensure that your TV does not clash with the wall. Pour assurer qu'une inclinaison maximum est possible après l'installation il faudra vous assurez que votre téléviseur ne frotte pas contre le mur. No Clash Clash Pas de frottement...
- Page 8 Fitting the TV Brackets Installer l'applique téléviseur Spacer / Séparateurs F No Spacers / Pas de séparateur For Tvs with flat/unobstructed back For Tvs with irregular/obstructed back Pour des téléviseurs aux dos plats Pour des téléviseurs aux dos et non obstrués. irréguliers et non obstrués.
- Page 9 Screw diameter dependant Dépendant du diamètre de la vis If required Si nécéssaire Fixings shown are valid Haut with or without adaptors Fixations indiqués sont valables avec ou sans adaptateurs. and / or and / or and / or and / or Attach the bracket to the back of your TV using suitable screw, reducer and spacer combinations Attachez l'applique au dos de votre téléviseur en utilisant une combinaison de vis, de séparateurs et de joints adaptés...
- Page 10 Determine your TV position Déterminez la position de votre télé Joining template L to part A will give you a guide that represents the height and center of YOUR TV so you can position YOUR TV perfectly and know exactly where to drill your wall. Joindre le gabarit L à...
- Page 11 Remove template L and part A from the back of your TV before you continue. Enlever le gabarit L et la pièce A de l'arrière de votre TÉLÉ, avant de continuer. Use template L and part A to determine the position of your TV on the wall. Utiliser le gabarit L et la partie A pour déterminer la position de votre TÉLÉ...
- Page 14 Connecting the TV Connecter le téléviseur Attaching Attacher TV Levelling Mettre au niveau votre téléviseur Adjust tilt tension if required. Equally tighten nuts to suit. Ajustez la tension de l'inclinaison si nécessaire. Resserrez de même façon les écrous.
