  • Page 1 DESIGN FOR EARS ™ BE1444_005MAN002-433-Visit-Flashreceiver.indb 1 2017-09-06 09:33:53...
  • Page 2 BE1444_005MAN002-433-Visit-Flashreceiver.indb 2 2017-09-06 09:33:53...
  • Page 3 Visit flash receiver Visit ash receiver Récepteur Flash Visit BE1442/BE1444 BE1444_005MAN002-433-Visit-Flashreceiver.indb 3 2017-09-06 09:33:53...
  • Page 4 1 8/2/2016 2:58:26 PM Flash receiver BE1442/BE1444 BE1444_005MAN002-433-Visit-Flashreceiver.indb 4 2017-09-06 09:33:54...
  • Page 5 Flash receiver Flash receiver BE1442 BE1444 Overview Overview 1 Rotatable reflector 1 Rotatable reflector 2 Flash 2 Flash 3 Visit LED, orange 3 Visit LED, orange 4 Visit LED, green 4 Visit LED, green 5 Visit LED, yellow 5 Visit LED, yellow...

  • Page 6: Getting Started

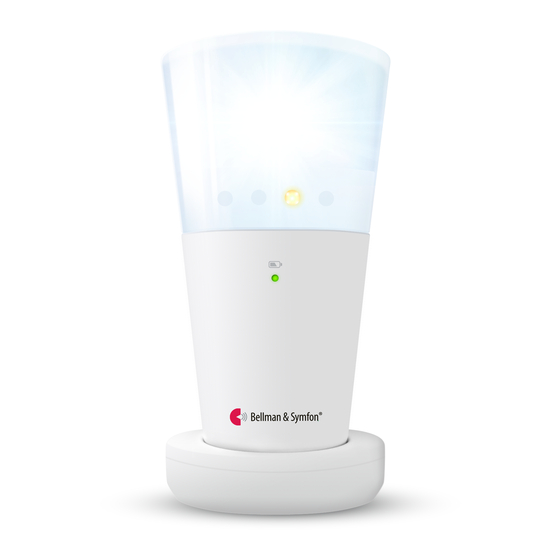

    Bellman Visit flash receiver, BE1442/BE1444 General The flash receiver is part of the Visit smart home system that helps you to keep tabs on your home. It alerts you with bright flashes when the doorbell or telephone rings, when your baby needs you or if a fire should occur.
  • Page 7 Indicators and Signals It is generally the transmitters in the Visit smart home system that determine how the receivers will indicate an alarm. See the description in the relevant transmitter user manual for further information. The Visit flash receiver has a function which allows you to easily check which alarm was the last one detected.
  • Page 8 Power LED indications When the flash receiver is connected to mains power, the power LED lights up in green. The BE1442/BE1444 flash receiver is also equipped with battery backup and the power LED indicates the following: Power LED Status Green light Connected to mains power.
  • Page 9 Troubleshooting in brief Try this Nothing happens. Check that the power supply unit is connected correctly.  Check that there is current in the wall socket.  The receiver is not activated. Check the battery in the transmitters.  Check that the receiver is not placed too far away from the ...
  • Page 10 BE1444_005MAN002-433-Visit-Flashreceiver.indb 10 2017-09-06 09:33:54...

  • Page 11: Installer's Guide

    Installer’s guide Introduction Battery backup Smoke alarm supervision Smoke alarm supervision indication Technical information BE1444_005MAN002-433-Visit-Flashreceiver.indb 11 2017-09-06 09:33:54...
  • Page 12 Introduction Settings No adjustments are required for normal use. The relevant descriptions are provided below, if you wish to change a setting for some reason. Changing the radio key In order to use several Visit systems close to one another without interference, different radio keys can be set on the different systems.

  • Page 13: Battery Backup

    Lexel rechargeable batteries to ensure full backup time. • Battery Model NO.: BE1442: 600AAA: LH060-3AH45 or 900AAA: LH095-3AH45 BE1444: 900AAA: LH095-3AH45 How to get batterys • You can contact your local dealer or direct contact the Bellman & Symfon AB.
  • Page 14 Smoke alarm supervision (BE1444 only) BE1444 has an unique feature when working with smoke alarm transmitter BE1281, which is called smoke alarm supervision function. To activate the smoke alarm supervision function on the flash receiver, you need to manually pair the smoke alarm transmitter BE1281 by allowing the flash receiver to store the hardware ID of the smoke alarm.
  • Page 15 Indication of smoke alarm ID sequence in BE1444 Sequence smoke alarm 1 smoke alarm 2 smoke alarm 3 smoke alarm 4 smoke alarm 5 smoke alarm 6 smoke alarm 7 smoke alarm 8 LED lights up LED flashes When successfully paired, the corresponding LED will light up to indicate the smoke ...
  • Page 16 Smoke alarm supervision indication In case there is faulty on the BE1281 smoke alarm which is manually paired to the BE1444 as per mentioned in Page 12, the Visit LED ( 6 ) on the BE1444 will blink in red. To identify the faulty, please refer to the indication on Smoke alarm supervision LED (15) and the table below.
  • Page 17 Removing one smoke alarm transmitter from the system Menu button Smoke alarm supervision Menu button Press the Menu button (13) on the backside Press and hold the Smoke alarm transmitter   of the unit. Menu button (13) for more than 5 seconds. Release the button.

  • Page 18: Technical Information

    Technical information Power supply Mains power: 7.5 V DC / 1500 mA. This product is also designed for IT power distribution system with phase to phase voltage of up to 230V. The socket-outlet shall be installed near the equipment and shall be easily accessible.
  • Page 19 Additional information Programming pin (16): For service personal only (Output: 3.3V/max. 150mA) CAUTION: Do not use, unit will be damaged when used. Activation Radio: Bellman Visit system Via analogue telephone network: 26 - 120 V RMS, 15 - 100 Hz. Self-Maintenance Information: Test this device once a month...
  • Page 20 FCC ID: WMSBE144X FCC compliance statement This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
  • Page 21 BE1444_005MAN002-433-Visit-Flashreceiver.indb 20 2017-09-06 09:33:55...
  • Page 22 1 8/2/2016 2:58:26 PM Récepteur Flash BE1442/BE1444 BE1444_005MAN002-433-Visit-Flashreceiver.indb 21 2017-09-06 09:33:55...
  • Page 23 Récepteur Flash Récepteur Flash BE1442 BE1444 Aperçu Aperçu 1 Réflecteur pivotant 1 Réflecteur pivotant 2 Flash 2 Flash 3 Lampe témoin de visite orange 3 Lampe témoin de visite orange 4 Lampe témoin de visite verte 4 Lampe témoin de visite verte 5 Lampe témoin de visite jaune...

  • Page 24: Pour Commencer

    Récepteur flash Belmann Visit, BE1442/BE1444 Généralités Le récepteur flash Bellman Visit fait partie du système Visit Smart Home qui vous aide à superviser votre foyer. Il vous alerte par des flashs stroboscopiques lorsque la sonnette ou le téléphone sonnent, lorsque votre bébé a besoin de vous ou si un feu se déclare.
  • Page 25 Reportez vous pour cela à la page 28 du Guide d'installation. Tous les appareil d'un même système Bellman Visit doivent utiliser la même fréquence radio pour fonctionner les unes avec les autres. Indications et signaux Dans le système Bellman Visit, c'est en général les émetteurs qui déterminent les indi- cations des récepteurs.
  • Page 26 Lorsque la lampe témoin verte s'allume, cela signifie que le Récepteur Flash Bellman Visit est correctement branche au secteur. Le Récepteur Flash BE1442/BE1444 est également équipé de piles de secours et le témoin d'alimentation indique ce qui suit : Témoin d'alimentation Statut Lumière verte...
  • Page 27 Dépannage en bref Essayez ceci Rien ne se passe. Vérifiez que l'adaptateur secteur est correctement branché.  Vérifiez qu'il y a du courant dans la prise murale.  Le récepteur n'est pas activé. Vérifiez les piles dans les émetteurs.  Vérifiez que le récepteur n'est pas placé...
  • Page 28 BE1444_005MAN002-433-Visit-Flashreceiver.indb 27 2017-09-06 09:33:55...

  • Page 29: Guide D'installation

    Guide d'installation Introduction Piles de secours Surveillance du détecteur de fumée Indicateur de surveillance du détecteur de fumée Information technique BE1444_005MAN002-433-Visit-Flashreceiver.indb 28 2017-09-06 09:33:55...
  • Page 30 Introduction Réglages Aucun réglage n'est nécessaire pour une utilisation normale. Ci-dessous se trouvent des informations détaillées pour le cas où vous désireriez changer un réglage. Changer la fréquence radio Afin d'utiliser plusieurs systèmes Bellman Visit à proximité les uns des autres sans interfé- rences, des fréquences radios différentes doivent être utilisées.

  • Page 31: Piles De Secours

    4x1.2VNiMH 600A/900AAA Lexel pour un temps d'utilisation maximal. • Modèle de pile : BE1442 : LH060-3AH45/ LH095-3AH45 BE1444 : LH-095-3AH45 Comment obtenir des piles • Vous pouvez contacter votre fournisseur local ou directement Bellman & Symfon AB.
  • Page 32 Surveillance du détecteur de fumée (BE 1444 seulement) BE1444 possède une fonctionnalité unique lorsqu'il fonctionne avec l'émetteur de détecteur de fumée BE1281 , appelée fonctionnalité de surveillance du détecteur de fumée. Pour activer la surveillance du détecteur de fumée sur le récepteur Flash, vous devez manuellement associer l'émetteur du détecteur de fumée BE1281 afin de laisser le Récepteur Flash mémoriser l'identifiant matériel du détecteur de fumée.
  • Page 33 Indication de la séquence d'identifiant du détecteur de fumée pour le BE1444 Séquence Détecteur de fumée 1 Détecteur de fumée 2 Détecteur de fumée 3 Détecteur de fumée 4 Détecteur de fumée 5 Détecteur de fumée 6 Détecteur de fumée 7 Détecteur de fumée 8 Voyant allumé...
  • Page 34 Indication de surveillance du détecteur de fumée En cas d'erreur sur le détecteur de fumée BE1281 associé manuellement au BE1444 comme mentionné page 30, la lampe témoin de visite (6) sur le BE1444 se mettra à clignoter. Pour identifier l'erreur, référez-vous au voyant de surveillance du détecteur de fumée (15) et au tableau suivant.
  • Page 35 Retirer un émetteur du détecteur de fumée du systèmes Bouton menu Voyant de supervision du Bouton menu détecteur de fumée LED Appuyez sur le bouton menu (13) sur le Maintenez enfoncé le bouton menu de   côté de l'unité. l'émetteur du détecteur de fumée (13) pen- Le voyant de surveillance du détecteur de dant plus de 5 secondes.
  • Page 36 Information technique Alimentation électrique Alimentation principale : 7,5 V DC / 1500 mA. Ce produit a été également conçu pour les systèmes d'alimentation distribués en voltage de phase jusqu'à 230 Volts. La prise de courant doit être installée à proximité de l'équipement et être facilement accessible.
  • Page 37 Informations supplémentaire Pin de programmation (16) : Pour personnel de service uniquement (Sortie : 3,3 V / max. 150 mA) Attention : Ne pas utiliser, ou l'unité sera endommagée. Activation Radio : Bellman Visit system Via réseau téléphonique analogique : 26 –...
  • Page 38 FCC ID: WMSBE144x Déclaration de conformité FCC Cet appareil satisfait aux dispositions de la partie 15 des règles FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil peut causer des interférences dommageables et (2) cet appareil doit accepter toute interférence reçue, y compris celles qui peuvent causer un fonctionnement non désiré.
  • Page 39 Pour la sécurité de vos enfants Veuillez ne pas oublier que ce produit peut comprendre des petites pièces. Assurez-vous que le paquet et les petites pièces sont gardés hors de portée de votre enfant. For the safety of your children Please be aware that this product may include small parts.

This manual is also suitable for:
