Um das lückenlose Entfernen der Oxidschicht im
Schweißbereich zu kontrollieren, empfehlen wir,
zusätzliche Markierungs-Kontrollstriche anzu-
bringen. Diese müssen nach dem Schälvorgang
komplett entfernt sein.
Beschädigungen der Rohroberfläche, wie z.B.
Kratzer oder axiale Riefen, dürfen im Schweißbe-
reich nicht vorhanden sein.
Die bearbeitete Rohroberfläche ist vor ungüns-
tigen Witterungseinflüssen (z.B. Feuchtigkeit,
Reifbildung und sonstigen schädigenden
Einflüssen (z.B. Fett, Schmutz) zu schützen.

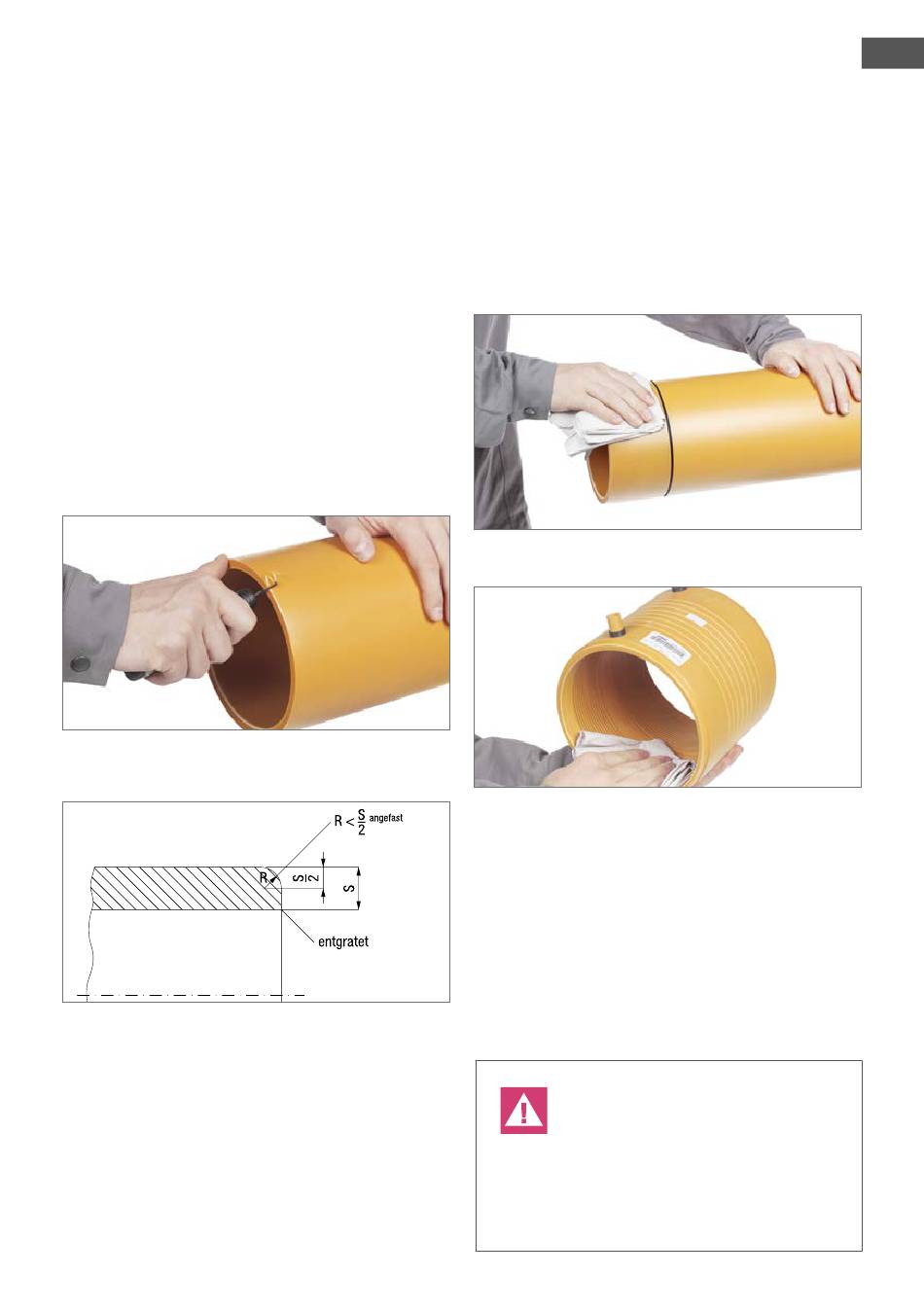

Abb.4
Abb.5
Die Rohrschnittkante, z.B. mit einem Hand-
schaber oder Entgrater, innen entgraten und
außen abrunden (siehe Skizze). Späne sind ohne
Berührung der Fügefläche zu entfernen.
5.3

Rundheit der Rohre sichern

Die Unrundheit der Rohre darf im Schweißbereich
1,5 % (bezogen auf den Außendurchmesser),
maximal 3 mm, nicht überschreiten. Erforderli-
chenfalls sind Runddrückklemmen einzusetzen.
5.4 Schweißbereich reinigen
Abb.6
Abb.7
Die bearbeitete Rohroberfläche und die
Innenfläche der Elektroschweißmuffe mit
Spezialreinigungsmittel (siehe Vorgaben der DVS
2207-11) sowie unbenutztem, saugfähigem,
nicht faserndem und nicht eingefärbtem Papier
reinigen und ausreichend ablüften lassen.
Die gereinigte Rohroberfläche ist
vor ungünstigen Witterungseinflüs-
sen (z.B. Feuchtigkeit, Reifbildung) und
sonstigen schädigenden Einflüssen (z.B.
Fett, Schmutz) zu schützen.
