  • ENGLISH, page 1
Installation Instructions

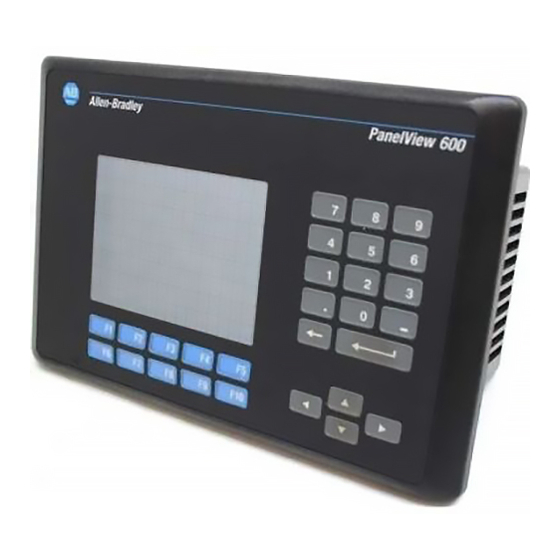

PanelView 600 Terminals
(Catalog Numbers 2711-K6Cxx, 2711-B6Cxx)
Inside:
English..................................................................................................... 3
Français ................................................................................................. 15
Deutsch ................................................................................................. 27
Español.................................................................................................. 39
Italiano .................................................................................................. 51
41061-004-01(D)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 2711-K6C series and is the answer not in the manual?

Questions and answers

Summary of Contents for Allen-Bradley 2711-K6C series

  • Page 1 Installation Instructions PanelView 600 Terminals (Catalog Numbers 2711-K6Cxx, 2711-B6Cxx) Inside: English..................... 3 Français ....................15 Deutsch ....................27 Español....................39 Italiano ....................51 41061-004-01(D)
  • Page 2 PanelView 600 Terminals 41061-004-01(D)
  • Page 3: Table Of Contents

    Installation Instructions English PanelView 600 Terminals (Catalog Numbers 2711-K6Cxx, 2711-B6Cxx) Inside: For More Information................4 Hazard Locations..................4 European Union Directive Compliance ........... 5 Wiring and Safety Guidelines..............6 Enclosures ....................6 Required Tools..................6 Mounting Dimensions................7 Cutout Dimensions.................. 7 Clearances ....................
  • Page 4: For More Information

    PanelView 600 Terminals For More Information Refer to Refer to More detailed information on the 600 and the Standard PanelView 2711-UM014A-EN-P other Standard PanelView terminals. Terminals User Manual If you would like a publication, you can: • download a free electronic version from the PanelBuilder32 installation CD •...
  • Page 5: European Union Directive Compliance

    PanelView 600 Terminals European Union Directive Compliance If a PanelView 600 Operator Terminal is installed within the European Union or EFTA regions and has a CE mark, the following regulations apply. EMC and Low Voltage Directives This apparatus is tested to meet Council Directive 89/336/EEC Electromagnetic Compatibility (EMC), and amending directives 91/263/EEC, 92/31/EEC, 93/68/ EEC;...
  • Page 6: Wiring And Safety Guidelines

    PanelView 600 Terminals Wiring and Safety Guidelines Install the PanelView 600 terminal using publication 70E, Electrical Safety Requirements for Employee Workplaces. In addition to the NFPA general guidelines, follow these recommendations: • Connect the PanelView terminal to its own branch circuit The input power source should be protected by a fuse or circuit breaker rated at no more than 15 amps.
  • Page 7: Mounting Dimensions

    PanelView 600 Terminals Mounting Dimensions 192 mm (7.55 in) 290 mm (11.40 in) 6.9 mm (0.27 in) Top View 116 mm 91 mm (4.57 in) (3.60 in) Cutout Dimensions Use the full size template shipped with the terminal to mark the cutout dimensions.
  • Page 8: Clearances

    PanelView 600 Terminals Clearances Allow adequate space for mounting, air flow, maintenance, and for installing a memory card and legend inserts. Side, Top and Bottom Clearances Leave 51 mm (2 in.) for Mounting and Air flow TERMINAL CUTOUT Use Full Size Template shipped with Terminal Front View...
  • Page 9: Installing Terminal In A Panel

    PanelView 600 Terminals Installing Terminal in a Panel To install the PV600 terminal in a panel: • Disconnect all electrical power from the panel before ATTENTION making the cutout. • Make sure the area around the panel cutout is clear. •...
  • Page 10 Tighten mounting clips to a torque of 10 inch-pounds to ATTENTION provide a proper seal and to prevent potential damage to the terminal. Allen-Bradley assumes no responsibility for water or chemical damage to the terminal or other equipment within the enclosure because of improper installation.
  • Page 11: Installing The Memory Card

    PanelView 600 Terminals Installing the Memory Card The memory card retainer is required for UL508 installations where a memory card is inserted in the card slot. The retainer protects against Electrostatic Discharge (ESD) up to 15KV and prevents accidental removal of a memory card in high vibration environments.
  • Page 12: Connecting Ac Power

    PanelView 600 Terminals Connecting AC Power The electrical rating for the PanelView 600 terminal is shown below. Terminal Type Supply Voltage Power Consumption PV600 85 to 264V ac, 47 to 63 Hz 60 VA maximum The PanelView 600 terminal is an IEC 1131-2 Equipment Class I device and requires you to connect the (Protective Earth) terminal to an earth conductor.
  • Page 13: Connecting Dc Power

    PanelView 600 Terminals 3. Apply power to the terminal. 120/240V ac, 3 Wire, European Harmonized 120/240V ac, 3 Wire, Color Code U.S. Color Code L1 L2 L1 L2 Power Terminal Green/Yellow Block (fixed) Green Green Black (Line) Brown (Line) (Earth Ground) (Earth Ground) (Protective Earth) Blue...
  • Page 14 PanelView 600 Terminals To connect DC power to the PV600 terminal: 1. Secure the DC power wires to the DC Negative and DC Positive screws on the terminal block. 2. Secure the Earth Ground wire to the screw on the terminal block. Explosion Hazard - Do not connect or disconnect ATTENTION equipment while circuit is live unless area is known to be...
  • Page 15 Notice d’installation Français Terminaux PanelView 600 (Références 2711-K6Cxx, 2711-B6Cxx) Sommaire : Pour plus d’informations............... 16 Emplacements dangereux..............16 Conformité aux Directives de l’Union européenne....... 17 Conseils de câblage et de sécurité............18 Armoires....................18 Outils utilisés ..................19 Dimensions de montage ............... 19 Dimensions de découpe................
  • Page 16: Pour Plus D'informations

    Terminaux PanelView 600 Pour plus d’informations Pour Se reporter au N° de publication document Une description plus détaillée sur le 600 et Manuel d’utilisation des 2711-UM014A-FR-P autres terminaux PanelView standard. terminaux PanelView Pour obtenir l’une de ces publications, vous pouvez : •...
  • Page 17: Conformité Aux Directives De L'union Européenne

    Terminaux PanelView 600 Conformité aux Directives de l’Union européenne Si un terminal opérateur PanelView 600 est installé au sein de l’Espace économique européen (EEE) et a la marque CE, les réglementations suivantes s’appliquent. Directives CEM et basse tension Ces appareils ont été testés pour répondre aux Directives 89/336/EEC du Comité en matière de compatibilité...
  • Page 18: Conseils De Câblage Et De Sécurité

    Terminaux PanelView 600 Conseils de câblage et de sécurité Pour installer le terminal PanelView 600, utiliser la publication NFPA 70E, “Electrical Safety Requirements for Employee Workplaces”. Suivre en outre les conseils généraux suivants : • connecter le terminal PanelView à sa propre ligne secteur. La source d’alimentation devrait être protégée par un fusible ou un disjoncteur pour 15 A max.
  • Page 19: Outils Utilisés

    Terminaux PanelView 600 Outils utilisés A part ceux nécessaires pour la découpe du panneau, les outils dont on aura besoin pour l’installation sont : • un petit tournevis • une clé dynamométrique (m.kgf) avec tête à fente ou phillips Dimensions de montage 192 mm (7,55 in) 290 mm...
  • Page 20: Dégagements

    Terminaux PanelView 600 Dégagements Laisser une place suffisante pour le montage, la ventilation, et l’insertion de la carte mémoire et des légendes. Dégagements du côté, du dessus et du dessous Laisser 50 mm (2 in.) pour le montage et la ventilation.
  • Page 21: Installation Du Terminal Dans Un Panneau

    Terminaux PanelView 600 Installation du terminal dans un panneau Pour installer un PanelView 600 dans un panneau : • Débrancher toute alimentation électrique du panneau avant ATTENTION de faire la découpe. • S’assurer que la zone autour de la découpe du panneau est dégagée.
  • Page 22 0,116 m-kgf pour que le joint soit correctement comprimé et que le terminal ne risque pas d’être endommagé. Allen-Bradley ne saurait en aucune façon responsable de dommages causés par de l’eau ou des produits chimiques, au terminal ou à tout autre équipement du boîtier, par suite d’une installation incorrecte.
  • Page 23: Installation De La Fixation De Carte Mémoire

    Terminaux PanelView 600 Installation de la fixation de carte mémoire La fixation de carte mémoire est exigée dans les installations aux normes UL508 avec une carte mémoire. Elle protège contre les décharges électrostatiques (ESD) jusqu’à 15 kV et empêche le retrait accidentel de la carte en cas de fortes vibrations.
  • Page 24: Connexion De L'alimentation C.a

    Terminaux PanelView 600 Connexion de l’alimentation c.a. Le tableau ci-dessous indique les spécifications électriques pour les terminaux PanelView 600. Type de terminal Tension Consommation PV600 85 à 264V c.a., 60 VA maximum 47 à 63 Hz Le terminal PanelView 600 répond aux normes CEI 1131-2 Equipement Classe I et exige que la borne (terre de protection) soit connectée à...
  • Page 25: Connexion De L'alimentation C.c

    Terminaux PanelView 600 3. Mettre le terminal sous tension. 120/240V c.a., 3 fils, 120/240V c.a., 3 fils, Code de couleurs U.S. Code de couleurs européen L1 L2 L1 L2 Bornier d’alimentation (fixe) Vert/Jaune Noir (Ligne) Vert Marron (Ligne) (Terre de protecttion) (Terre) Blanc Bleu...
  • Page 26 Terminaux PanelView 600 Pour connecter l’alimentation c.c. au terminal PV600 : 1. Fixer les fils de l’alimentation c.c. dans les vis + et - du bornier. 2. Fixer le fil de terre dans la vis du bornier. Risque d’explosion - Ne pas connecter ou déconnecter des ATTENTION équipements tant que l’alimentation n’est pas coupée, à...
  • Page 27: Deutsch

    Installationsanleitung Deutsch PanelView 600 Terminals (Produkt-Bestellnummern: 2711-K6Cxx, 2711-B6Cxx) Inhalt: Weitere Informationen ................. 28 Gefährliche Umgebung ................ 28 EU Richtlinien ..................29 Verdrahtungs- und Sicherheitsrichtlinien ..........30 Benötigte Werkzeuge ................30 Montageabmessungen ................ 31 Ausschnittmaße ................... 31 Gehäuse ....................32 Abstände ....................32 Installation des Terminals in eine Schalttafel ........
  • Page 28: Weitere Informationen

    PanelView 600 Terminals Weitere Informationen Thema Siehe Siehe Ausführliche Informationen zum 600 Terminal Benutzerhandbuch für 2711-UM014A-DE-P und den anderen PanelView- Standardterminals. PanelView Standardterminals Zum Herunterladen einer Publikation können Sie: • eine kostenlose elektronische Version von der PanelBuilder32 Installations-CD herunterladen • unter folgender Internet-Adresse eine kostenlose elektronische Version herunterladen: www.ab.com/manuals/eoi oder www.theautomationbookstore.com Zum Erwerben einer Publikation können Sie:...
  • Page 29: Eu Richtlinien

    PanelView 600 Terminals EU Richtlinien Wenn das PanelView 600 Bedienerterminal innerhalb der Europäischen Union oder der EFTA-Regionen installiert wird und wenn es mit dem CE-Zeichen markiert ist, sind die folgenden Vorschriften geltend. EMV- und Niederspannungs-Richtlinien Dieses Gerät wurde auf Einhaltung der grundlegenden Anforderungen der EU-Richtlinie 89/336/EEC Elektromagnetische Verträglichkeit (EMV) und der ergänzenden Richtlinien 91/263/EEC, 92/31/EEC, 93/68/EEC;...
  • Page 30: Verdrahtungs- Und Sicherheitsrichtlinien

    PanelView 600 Terminals Verdrahtungs- und Sicherheitsrichtlinien Installieren Sie das PanelView 600 Terminal mit Berücksichtigung der entsprechenden elektrischen DIN- und VDE-Normen ( USA: Pub.NFPA 70E, Electrical Safety Requirements for Employee Workplaces). Zuzüglich zu den allgemeinen Richtlinien (USA: NFPA) haben wir einige spezifische Empfehlungen hinzugefügt: •...
  • Page 31: Montageabmessungen

    PanelView 600 Terminals Montageabmessungen 192 mm 290 mm Oberansicht 6,9 mm 116 mm 91 mm Ausschnittmaße Benutzen Sie die Orginal-Schablone, die mit dem Terminal geliefert wird, um die Ausschnittmaße aufzuzeichnen. Die untere Abbildung zeigt eine reduzierte Schablone mit den Abmessungen. PanelView 600 Terminals Empfohlene Maße für den 167 mm...
  • Page 32: Gehäuse

    PanelView 600 Terminals Gehäuse Das PanelView 600 Terminal muß in einer Umgebung eingebaut werden, die dem Schutz nach “IEC-1131-2 Pollution degree 2 protection” entspricht. Zum Schutz des inneren Schaltkreises muß das PanelView 600 Terminal in eine Schalttafel oder ein Gehäuse eingebaut werden. Das Terminal entspricht den NEMA Typen 12/13 und 4X (Innenräume), wenn es in einer Schalttafel oder einem Gehäuse mit der gleichen Bewertung eingebaut ist.
  • Page 33: Installation Des Terminals In Eine Schalttafel

    PanelView 600 Terminals Installation des Terminals in eine Schalttafel Installieren des PV600 Terminals in eine Schalttafel: • Schalten Sie den Strom zur Schalttafel ab, bevor Sie den ACHTUNG Ausschnitt machen. • Vergewissern Sie sich, daß das Gebiet um den Schalttafelausschnitt frei ist. •...
  • Page 34 ACHTUNG potentielle Schäden am Terminal zu verhindern, sollten die Montageklammern mit einem Drehmoment von 1,13 Nm festgezogen werden. Allen-Bradley übernimmt keine Verantwortung für Schäden durch Wasser oder Chemikalien am Terminal oder anderen Geräten innerhalb des Gehäuses, die durch unsachgemäße Installation hervorgerufen werden.
  • Page 35: Installation Der Speicherkartenabdeckung

    PanelView 600 Terminals Installation der Speicherkartenabdeckung Die Speicherkartenabdeckung ist für UL508 Installationen mit installierter Speicherkarte erforderlich. Die Abdeckung dient zum Schutz gegen Elektro- statische Entladungen (ESD) bis zu 15KV und verhindert die unbeabsichtigte Abtrennung der Speicherkarte in einer Umgebung mit hoher Vibration. Befestigen der Speicherkartenabdeckung: Abdeckungssockel Speicherkarte...
  • Page 36: Anschluß Der Ac-Versorgung

    PanelView 600 Terminals Anschluß der AC-Versorgung Die untere Tabelle zeigt die AC-Bewertungen für PanelView 600 Terminals. Terminaltyp Versorgungsspannung Leistungsaufnahme PV600 85 bis 264V AC, 60 VA maximum 47 bis 63 Hz Das PanelView 600 Terminal ist ein IEC 1131-2 Equipment Class I (Geräteklasse 1) Gerät und erfordert das Verbinden der Klemme (Erdung) zum Erdleiter.
  • Page 37: Anschluß Der Dc-Versorgung

    PanelView 600 Terminals 3. Legen Sie die Spannung zum Terminal an 120/240VAC, 3 Draht, 120/240VAC, 3 Draht Einheitlicher europäischer Farbcode U.S.A. Farbcode (3 Drähte) L1 L2 L1 L2 Spannungs- versorgungs- Schwarz (Netz) Grün Braun (Netz) Grün/Gelb (Erdung) klemme (Erdung) Weiß Blau (Neutral) (Neutral)
  • Page 38 PanelView 600 Terminals Anschluß des PV600 Terminals an die DC-Versorgung: 1. Schließen Sie die DC-Stromzuführungen an die Versorgungsspannungsklemme (DC Negativ und DC Positiv) an. 2. Schließen Sie den Erdungsdraht an die Erdungsklemme Explosionsgefahr - Das Verbinden oder Abklemmen von ACHTUNG Geräten sollte nur dann vorgenommen werden, wenn die Stromversorgung abgeschaltet ist und Sie sich in einem nicht explosionsgefährlichem Bereich befinden.
  • Page 39: Español

    Instrucciones de instalación Español Terminales PanelView 600 (Números de catálogo de productos 2711-K6Cxx, 2711-B6Cxx) Contenido: Para obtener más información ............. 40 Ubicaciones peligrosas ................ 40 Adherencia a la Directiva de la Unión Europea ........41 Recomendaciones de cableado ............42 Equipo requerido ..................
  • Page 40: Para Obtener Más Información

    Terminales PanelView 600 Para obtener más información Para Consulte Consulte Información más detallada sobre el 600 y los Manual del usuario de los 2711-UM014A-ES-P otros terminales PanelView estándar. terminales PanelView estándar Si desea una publicación, puede: • descargar una versión electrónica gratis del CD de instalación de PanelBuilder32 •...
  • Page 41: Adherencia A La Directiva De La Unión Europea

    Terminales PanelView 600 Adherencia a la Directiva de la Unión Europea Si los terminales PanelView 600 son instalados dentro de la Unión Europea o en regiones EFTA, y tienen la marca CE, las siguientes regulaciones se aplican. Directivas de Bajo voltaje y EMC Este aparato está...
  • Page 42: Recomendaciones De Cableado

    Terminales PanelView 600 Recomendaciones de cableado Instalar los terminales PanelView 600, usando la publicación 70E, los Requisitos de Seguridad Eléctricos para Fábricas y lugares de Trabajo. Además de las guías generales del NFPA, nosotros hemos añadido algunas recomendaciones específicas: • Conectar el terminal PanelView a su propia rama de circuíto La entrada de energía debe estar protegida por un fusible o un cortacircuítos clasificado a no más de 15 amps.
  • Page 43: Dimensiones De Montaje

    Terminales PanelView 600 Dimensiones de montaje 192 mm (7,55 pulg) 290 mm (11,40 pulg) 6,9 mm Vista superior (0,27 pulg) 116 mm 91 mm (4,57 pulg) (3,60 pulg) Dimensiones de recorte Usar el patrón proporcionado con el terminal para marcar las dimensiones del recorte.
  • Page 44: Cajas

    Terminales PanelView 600 Cajas El terminal PanelView 600 debe ser montado en un ambiente que proporciona protección de Contaminación IEC-1131-2 grado 2. Montar el terminal PanelView 600 en un panel o caja para proteger la circuitería interna. El terminal cumple con NEMA tipos 12 / 13 y el Tipo 4X (de uso interior) sólo cuando está...
  • Page 45: Instalar El Terminal En Un Panel

    Terminales PanelView 600 Instalar el terminal en un panel Para instalar el terminal PV600: • Desconectar toda alimentación eléctrica del panel antes de ATENCION hacer el recorte. • Verificar que el área alrededor del recorte de pantalla ha sido despejada. •...
  • Page 46 Apretar los clips de montaje a un momento de torsión de 10 ATENCION libras pulgada para proporcionar un sello apropiado y para evitar daño potencial al terminal. Allen-Bradley no asume responsabilidad por el daño causado por agua u otra substancia química o por daños causados dentro de la caja debido a instalación impropia.
  • Page 47: Instalar El Retén De Tarjeta De Memoria

    Terminales PanelView 600 Instalar el retén de tarjeta de memoria El retén de tarjeta de memoria es requerido para instalaciones UL508 donde la tarjeta de memoria es insertada en la ranura de tarjeta. El retén protege contra descarga electrostáctica (ESD) hasta 15KV y evita retirar la tarjeta de memoria accidentalmente en entornos con altas vibraciones.
  • Page 48: Conexión A Energía Ca

    Terminales PanelView 600 Conexión a energía CA Las clasificaciones eléctricas para terminales PV 600 se muestran en esta tabla . Tipo de terminal Fuente de voltage Consumo de energia PV600 85 a 264V ca, 60 VA máximo 43 a 63 Hz El terminal PanelView 600 es un dispositivo IEC 1131-2 Clase I y requiere que usted conecte el terminal (Protective Earth) a un conductor tierra.
  • Page 49: Conexión A Energía Cc

    Terminales PanelView 600 3. Aplicar energía al terminal. 120/240V ca, 3 cables, 120/240V ca, 3 cables, con código de color con código de color EE.UU. Europeo L1 L2 L1 L2 Bloque del terminal (fijo) Verde Verde/Amarillo Negro (Línea) Marron (Línea) (Tierra) (Tierra) Azul...
  • Page 50 Terminales PanelView 600 Para conectar energía CC a los terminales PV600: 1. Asegurar los cables de energía CC a los tornillos de terminal de bloque Negativo y CC Positivo CC. 2. Asegurar los cables Tierra al tornillo en el bloque de terminal screw. Peligro de explosión - No conectar o desconectar el equipo ATENCION mientras el circuito esté...
  • Page 51: Italiano

    Istruzioni per l’installazione Italiano Terminali PanelView 600 (Numeri di catalogo del prodotto 2711-K6Cxx, 2711-B6Cxx) Sommario: Per ulteriori informazioni ..............52 Ambienti pericolosi................52 Rispondenza alle Direttive dell’Unione Europea ........53 Direttive di cablaggio e sicurezza ............54 Attrezzi necessari.................. 54 Dimensioni di montaggio ..............
  • Page 52: Per Ulteriori Informazioni

    Terminali PanelView 600 Per ulteriori informazioni Consultare Num. pub. Informazioni più dettagliate sul terminale Standard PanelView 2711-UM014A-IT-P PanelView 600 e sugli altri terminali PanelView Terminals User Manual standard Se si desidera consultare un manuale, è possibile: • scaricarne una versione gratuita in formato elettronico dal CD di installazione di PanelBuilder32 •...
  • Page 53: Rispondenza Alle Direttive Dell'unione Europea

    Terminali PanelView 600 Rispondenza alle Direttive dell’Unione Europea Se il Terminale Operatore PanelView 600 viene installato nell’Unione Europea o nelle regioni EFTA (Associazione Europea di libero scambio) e contiene il marchio CE, è necessario seguire le seguenti regole. Direttive su EMC e Bassa Tensione Questo impianto è...
  • Page 54: Direttive Di Cablaggio E Sicurezza

    Terminali PanelView 600 Direttive di cablaggio e sicurezza Prima di installare il terminale PanelView 600, consultare la pubblicazione 70E, Requisiti per la Sicurezza Elettrica in Ambiente Industriale. Oltre ai requisiti generali dell’NFPA si raccomanda di: • Connettere il terminale PanelView ad una propria derivazione del circuito. L’ingresso di alimentazione dovrà...
  • Page 55: Dimensioni Di Montaggio

    Terminali PanelView 600 Dimensioni di montaggio 192 mm 290 mm Vista dall’alto 6,9 mm 116 mm 91 mm Dimensioni di taglio Utilizzare la dima di taglio a dimensioni reali fornita con il terminale per marcare le dimensioni. La figura qui sotto fornisce una dima ridotta con le dimensioni. Terminali PanelView 600 Dimensioni raccomandate per 167 mm...
  • Page 56: Custodie

    Terminali PanelView 600 Custodie Il terminale PanelView 600 deve essere montato in un ambiente che fornisce una protezione di grado 2 dai contaminanti secondo IEC-1131-2. Montare il terminale PanelView 600 in un pannello o custodia per proteggere la circuiteria interna. Il terminale è conforme alle classificazioni NEMA 12/13 e 4X (uso interno) solo quando montato in un pannello o custodia con equivalente classificazione.
  • Page 57: Installazione Del Terminale In Un Pannello

    Terminali PanelView 600 Installazione del terminale in un pannello Per installare il terminale PV600 in un pannello: • Disinserire tutta la corrente elettrica dal pannello prima di ATTENZIONE fare il taglio. • Accertarsi che l’area vicino al taglio del pannello sia libera. •...
  • Page 58 Stringere i ganci di montaggio con coppia di serraggio da ATTENZIONE 1,13 Nm per avere una buona tenuta e per prevenire danni al terminale. Allen-Bradley non assume nessuna responsabilità su danni causati da acqua e altre sostanze chimiche trovate nella custodia del terminale o in altra apparecchiatura dovuti all’incorretta installazione del...
  • Page 59: Installazione Del Fermo Della Scheda Di Memoria

    Terminali PanelView 600 Installazione del fermo della scheda di memoria Il fermo per la scheda di memoria è necessario per le installazioni UL508 dove una scheda di memoria è inserita nel posto scheda. Questo fermo protegge contro le scariche elettrostatiche (ESD) fino a 15KV e previene il distacco accidentale di una scheda di memoria in ambienti ad alta vibrazione.
  • Page 60: Connessione Della Ca

    Terminali PanelView 600 Connessione della CA La tabella qui sotto mostra le classificazioni elettriche per il terminale PanelView 600. Tipo di terminali Voltaggio Assorbimento potenza PV600 Da 85 a 264V ca, 60 VA massimo da 47 a 63 Hz Il terminale PanelView 600 è un dispositivo di Classe I Apparecchiatura IEC 1131–2 il quale richiede la connessione del terminale ad un conduttore di terra (Terra di Sicurezza).
  • Page 61: Connessione Della Cc

    Terminali PanelView 600 3. Applicare tensione al terminale. 120/240V ca, 3 Filli, 120/240V ca, 3 Filli, Codici, Colori Europeo Codici Colori USA L1 L2 L1 L2 Morsettiera di alimentazione (fissa) Verde/Giallo Verde Nero (Linea) Marrone (Linea) (Terra di sicurezza) (Terra) Bianco (Neutrale) (Neutrale)
  • Page 62 Terminali PanelView 600 Per connettere la CC al terminale PV600: 1. Fissare i fili di alimentazione CC sulle viti negative CC e su quelle positive CC della morsettiera. 2. Fissare i fili di Terra/Sicurezza alla vite screw della morsettiera. Pericolo di esplosione - Non connettere o disinserire ATTENZIONE apparecchiature mentre il circuito è...
  • Page 64 41061-004-01(D) © Copyright 2000 Rockwell International Corporation. Printed in the U.S.A.
