Installation Guide
M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
M corresponden a México (Ej.
K-12345M)
Français, page "Français-1"
Español, página "Español-1"
1023327-2-B

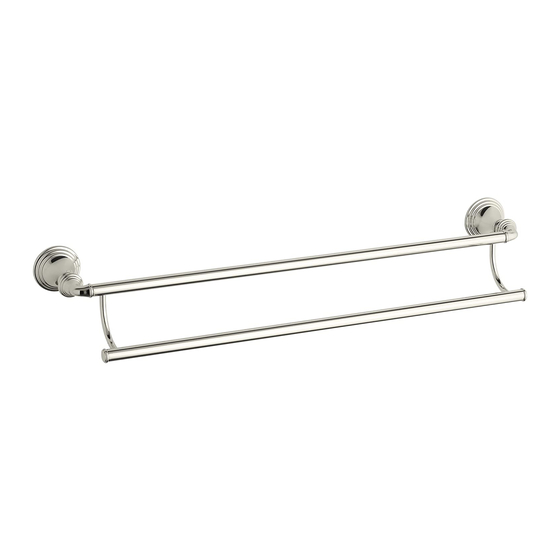

Accessories
K-10550, K-10551, K-10552,
K-10553, K-10554, K-10555,
K-10557, K-10560, K-10561,
K-10563

Advertisement

loading

Related Manuals for Kohler K-10550

Summary of Contents for Kohler K-10550

  • Page 1 Installation Guide Accessories K-10550, K-10551, K-10552, K-10553, K-10554, K-10555, K-10557, K-10560, K-10561, K-10563 M product numbers are for Mexico (i.e. K-12345M) Los números de productos seguidos de M corresponden a México (Ej. K-12345M) Français, page “Français-1” Español, página “Español-1” 1023327-2-B...

  • Page 2: Tools And Materials

    Kohler Co. reserves the right to make revisions in the design of products without notice, as specified in the Price Book. Observe all local plumbing codes and building codes.
  • Page 3 K-10550 =20-3/8" (51.8 cm) 9-1/2" 3-3/8" K-10551 =26-3/8" (67 cm) (24.1 cm) (8.5 cm) K-10552 =32-3/8" (82.3 cm) 3-3/8" (8.5 cm) 2-3/8" D. (6 cm) 7" 2-3/8" D. (17.8 cm) (6 cm) 2-3/8" D. K-10554 K-10550 =18" (45.7 cm) (6 cm) 2-1/2"...
  • Page 4 Select a drill and 5/16” drill bit that are appropriate for the wall material you will be drilling through. Carefully drill a 5/16” hole at all marked pilot hole locations. 1023327-2-B Kohler Co.

  • Page 5: Anchor Installation

    5. Wall Plate Installation Orient the wall plate with the large slotted mounting hole up and the smaller hole under the higher anchor. Secure the wall plate with the supplied panhead screws. Repeat at each wall plate location. Kohler Co. 1023327-2-B...
  • Page 6 Position the escutcheon, if included, onto the wall plate. Install the towel ring post onto the wall plate. Tighten each setscrew. NOTE: The escutcheons are loose until the posts are in place and the setscrews are tightened. 1023327-2-B Kohler Co.
  • Page 7 NOTE: The escutcheons are loose until the posts are in place and the setscrews are tightened. Align the towel bar assembly over the wall plates. Slide the assembly onto the wall plates. Tighten the setscrews with a hex wrench. Kohler Co. 1023327-2-B...
  • Page 8 Carefully place the shelf into position in the brackets. Screw the cap down to hold the shelf in place. Adjust the bracket assembly alignment as needed. Tighten the setscrews on both the bracket assemblies and the posts. 1023327-2-B Kohler Co.
  • Page 9 NOTE: The escutcheon sits loosely until the post is in place and the setscrew is tightened. Align the tumbler holder assembly over the wall plate. Tighten the setscrew with a hex wrench. Insert the glass tumbler into the holder. Kohler Co. 1023327-2-B...
  • Page 10 NOTE: The escutcheon sits loosely until the post is in place and the setscrew is tightened. Align the soap dish assembly over the wall plate. Tighten the setscrew with a hex wrench. Place the soap dish in the holder. 1023327-2-B Kohler Co.

  • Page 11: Guide D'installation

    " Variées Merci d’avoir choisi la Société Kohler Nous apprécions votre engagement envers la qualité de KOHLER. S’il vous plaît, veuillez lisez attentivement ce Guide du Propriétaire avant de commencer l’installation. En cas de problème d’installation ou de fonctionnement, n’hésitez pas à nous contacter. Notre numéro de téléphone et notre adresse de site Internet sont au verso de ce Guide...
  • Page 12 Avant de commencer (cont.) Respectez toutes les normes locale de construction et de plomberie. 1023327-2-B Français-2 Kohler Co.
  • Page 13 1. Information du diagramme de raccordement Kohler Co. Français-3 1023327-2-B...
  • Page 14 REMARQUE : Un ajustement ultérieur de l’emplacement des accessoires à montants multiples sera impossible, si les trous pilotes ne sont pas de niveau. Sélectionnez une mèche de Ø 5/16″, et selon le type de matériau du mur à percez. 1023327-2-B Français-4 Kohler Co.
  • Page 15 Marquer et percer les trous de guide (cont.) Percez avec précaution un trou de Ø 5/16″ à tous les emplacements des trous pilotes. Kohler Co. Français-5 1023327-2-B...
  • Page 16 Orientez la plaque murale avec le large trou de fixation vers le haut et le trou plus petit de l’ancrage supérieur. Fixez la plaque murale à l’aide des vis à tête ronde incluses. Faîtes de même pour chaque plaque murale. 1023327-2-B Français-6 Kohler Co.
  • Page 17 Engagez les vis de fixation dans le trou du support prévu à cet effet. Ne la vissez pas complètement dans le montant. Positionnez la rosace, si inclue, sur la plaque murale. Installez le support de l’anneau porte-serviettes sur la plaque murale. Serrez les vis de fixation. Kohler Co. Français-7 1023327-2-B...
  • Page 18 Installer l’anneau porte-serviettes (cont.) REMARQUE : Les rosaces ne doivent pas être serrées tant que les supports sont en place et que les vis de fixation soient serrées. 1023327-2-B Français-8 Kohler Co.
  • Page 19 REMARQUE : Les rosaces ne sont pas serrées tant que les montants sont en place et que les vis de fixation sont serrées. Alignez l’ensemble du porte-serviettes sur les plaques murales. Insérez l’assemblage sur les plaques murales. Serrez les vis de fixation avec une clé hexagonale. Kohler Co. Français-9 1023327-2-B...
  • Page 20 Positionnez soigneusement l’étagère sur ses supports de fixation. Vissez le bouchon dans son logement pour tenir l’étagère en place. Ajustez les supports d’étagère au besoin. Serrez les vis de retenue des supports de fixation et les montants. 1023327-2-B Français-10 Kohler Co.
  • Page 21 Alignez le porte verre à dents sur la plaque murale. Serrez les vis de retenue à l’aide d’une clé hexagonale. Insérez le verre à dent dans son support. Kohler Co. Français-11 1023327-2-B...
  • Page 22 Alignez le porte savon sur la plaque murale. Serrez les vis de retenue à l’aide d’une clé Hexagonale. Par un mouvement de torsion, encastrez le porte savon dans le support du porte savon. 1023327-2-B Français-12 Kohler Co.

  • Page 23: Guía De Instalación

    Herramientas y materiales Gracias por elegir los productos de Kohler Apreciamos su elección por la calidad de Kohler. Por favor, tome unos minutos para leer este manual, antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos.
  • Page 24 Antes de Comenzar (cont.) Kohler Co. se reserva el derecho de modificar el diseño de los productos sin aviso, tal como se especifica en la lista de precios. Cumpla con todos los códigos locales de plomería y de construcción. 1023327-2-B Español-2...

  • Page 25: Diagrama De Instalación

    1. Diagrama de instalación Kohler Co. Español-3 1023327-2-B...
  • Page 26 fijaciones múltiples no estén nivelados. Seleccione un taladro y una broca de 5/16″ que sean apropiados para el material de la pared que se va a taladrar. 1023327-2-B Español-4 Kohler Co.
  • Page 27 Marque y perfore los orificios de guía (cont.) Perfore un orificio de 5/16″ en todos los lugares marcados correspondientes a los orificios de guía. Kohler Co. Español-5 1023327-2-B...
  • Page 28 Oriente la placa mural con el orificio ranurado grande hacia arriba, y el orificio pequeño bajo el anclaje superior. Asegure la placa mural con los tornillos de cabeza redonda incluidos. Repita este procedimiento con cada placa mural. 1023327-2-B Español-6 Kohler Co.
  • Page 29 Introduzca un tornillo de fijación en el agujero del fijador. No lo enrosque por completo en el fijador. Coloque el chapetón, si está incluido, sobre la placa mural. Instale el fijador del toallero de aro sobre la placa mural. Apriete los tornillos de fijación. Kohler Co. Español-7 1023327-2-B...
  • Page 30 Instale el aro para toallas (cont.) NOTA: Los chapetones estarán sueltos hasta que se instalen los fijadores y se aprieten los tornillos de fijación. 1023327-2-B Español-8 Kohler Co.
  • Page 31 NOTA: Los chapetones estarán sueltos hasta que se instalen los fijadores y se aprieten los tornillos de fijación. Alinee el montaje del toallero sobre las placas murales. Deslice el montaje sobre las placas murales. Apriete los tornillos de fijación con una llave hexagonal. Kohler Co. Español-9 1023327-2-B...
  • Page 32 Coloque con cuidado la repisa en los soportes. Enrosque el tapón para sujetar la repisa en su lugar. Alinee el montaje del soporte según sea necesario. Apriete los tornillos de fijación en los montajes de soporte y en los fijadores. 1023327-2-B Español-10 Kohler Co.
  • Page 33 NOTA: El chapetón estará suelto hasta que se instale el fijador y se aprieten los tornillos de fijación. Alinee el montaje del portavasos sobre la placa mural. Apriete el tornillo de fijación con una llave hexagonal. Introduzca el vaso en el portavasos. Kohler Co. Español-11 1023327-2-B...
  • Page 34 NOTA: El chapetón estará suelto hasta que se instale el fijador y se aprieten los tornillos de fijación. Alinee el montaje de la jabonera sobre la placa mural. Apriete el tornillo de fijación con una llave hexagonal. Coloque la jabonera en el soporte. 1023327-2-B Español-12 Kohler Co.
  • Page 35 1023327-2-...
  • Page 36 USA: 1-800-4-KOHLER Canada: 1-800-964-5590 México: 001-877-680-1310 kohler.com ©2004 Kohler Co. 1023327-2-B...
