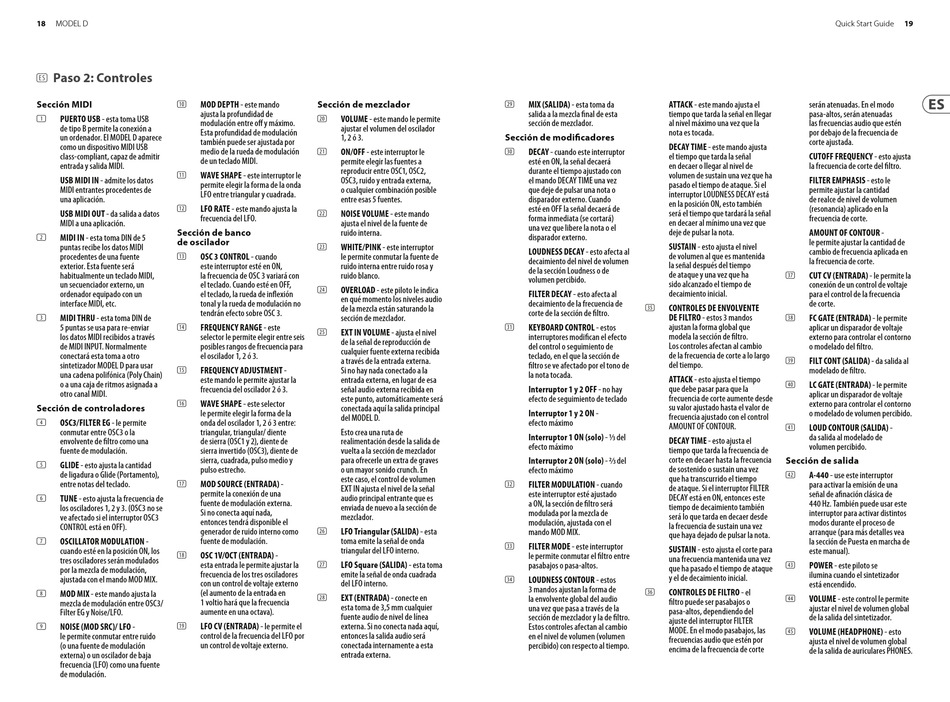

Behringer MODEL D Quick Start Manual page 10

18 MODEL D
Paso 2: Controles
(ES)
Sección MIDI (10) MOD DEPTH - este mando
ajusta la profundidad de
(1)
PUERTO USB - esta toma USB
modulación entre off y máximo.
de tipo B permite la conexión a
Esta profundidad de modulación
un ordenador. El MODEL D aparece
también puede ser ajustada por
como un dispositivo MIDI USB
medio de la rueda de modulación
class-compliant, capaz de admitir
de un teclado MIDI.
entrada y salida MIDI.
(11) WAVE SHAPE - este interruptor le
USB MIDI IN - admite los datos
permite elegir la forma de la onda
MIDI entrantes procedentes de
LFO entre triangular y cuadrada.
una aplicación.
(12)
LFO RATE - este mando ajusta la
USB MIDI OUT - da salida a datos
frecuencia del LFO.
MIDI a una aplicación.
Sección de banco
(2)
MIDI IN - esta toma DIN de 5
de oscilador
puntas recibe los datos MIDI
(13)
procedentes de una fuente OSC 3 CONTROL - cuando
exterior. Esta fuente será este interruptor esté en ON,
habitualmente un teclado MIDI, la frecuencia de OSC 3 variará con
un secuenciador externo, un el teclado. Cuando esté en OFF,
ordenador equipado con un el teclado, la rueda de infl exión
interface MIDI, etc. tonal y la rueda de modulación no
tendrán efecto sobre OSC 3.
(3) MIDI THRU - esta toma DIN de
(14)
5 puntas se usa para re-enviar FREQUENCY RANGE - este
los datos MIDI recibidos a través selector le permite elegir entre seis
de MIDI INPUT. Normalmente posibles rangos de frecuencia para
conectará esta toma a otro el oscilador 1, 2 ó 3.
sintetizador MODEL D para usar
(15) FREQUENCY ADJUSTMENT -
una cadena polifónica (Poly Chain)
este mando le permite ajustar la
o a una caja de ritmos asignada a
frecuencia del oscilador 2 ó 3.
otro canal MIDI.
(16)
WAVE SHAPE - este selector
Sección de controladores
le permite elegir la forma de la
(4)
OSC3/FILTER EG - le permite onda del oscilador 1, 2 ó 3 entre:
conmutar entre OSC3 o la triangular, triangular/ diente
envolvente de fi ltro como una de sierra (OSC1 y 2), diente de
fuente de modulación. sierra invertido (OSC3), diente de
sierra, cuadrada, pulso medio y
(5) GLIDE - esto ajusta la cantidad
pulso estrecho.
de ligadura o Glide (Portamento),
entre notas del teclado. (17) MOD SOURCE (ENTRADA) -
permite la conexión de una
(6)
TUNE - esto ajusta la frecuencia de
fuente de modulación externa.
los osciladores 1, 2 y 3. (OSC3 no se
Si no conecta aquí nada,
ve afectado si el interruptor OSC3
entonces tendrá disponible el
CONTROL está en OFF).
generador de ruido interno como
(7) fuente de modulación.
OSCILLATOR MODULATION -
cuando esté en la posición ON, los
(18) OSC 1V/OCT (ENTRADA) -
tres osciladores serán modulados
esta entrada le permite ajustar la
por la mezcla de modulación,
frecuencia de los tres osciladores
ajustada con el mando MOD MIX.
con un control de voltaje externo
(8) (el aumento de la entrada en
MOD MIX - este mando ajusta la
mezcla de modulación entre OSC3/ 1 voltio hará que la frecuencia
aumente en una octava).
Filter EG y Noise/LFO.
(19)
(9) NOISE (MOD SRC)/ LFO - LFO CV (ENTRADA) - le permite el
control de la frecuencia del LFO por
le permite conmutar entre ruido
un control de voltaje externo.
(o una fuente de modulación
externa) o un oscilador de baja
frecuencia (LFO) como una fuente
de modulación.
Sección de mezclador
(20)
VOLUME - este mando le permite
ajustar el volumen del oscilador
1, 2 ó 3.
(21) ON/OFF - este interruptor le
permite elegir las fuentes a
reproducir entre OSC1, OSC2,
OSC3, ruido y entrada externa,
o cualquier combinación posible
entre esas 5 fuentes.
(22)
NOISE VOLUME - este mando
ajusta el nivel de la fuente de
ruido interna.
(23) WHITE/PINK - este interruptor
le permite conmutar la fuente de
ruido interna entre ruido rosa y
ruido blanco.
(24)
OVERLOAD - este piloto le indica
en qué momento los niveles audio
de la mezcla están saturando la
sección de mezclador.
(25)
EXT IN VOLUME - ajusta el nivel
de la señal de reproducción de
cualquier fuente externa recibida
a través de la entrada externa.
Si no hay nada conectado a la
entrada externa, en lugar de esa
señal audio externa recibida en
este punto, automáticamente será
conectada aquí la salida principal
del MODEL D.
Esto crea una ruta de
realimentación desde la salida de
vuelta a la sección de mezclador
para ofrecerle un extra de graves
o un mayor sonido crunch. En
este caso, el control de volumen
EXT IN ajusta el nivel de la señal
audio principal entrante que es
enviada de nuevo a la sección de
mezclador.
(26)
LFO Triangular (SALIDA) - esta
toma emite la señal de onda
triangular del LFO interno.
(27)
LFO Square (SALIDA) - esta toma
emite la señal de onda cuadrada
del LFO interno.
(28) EXT (ENTRADA) - conecte en
esta toma de 3,5 mm cualquier
fuente audio de nivel de línea
externa. Si no conecta nada aquí,
entonces la salida audio será
conectada internamente a esta
entrada externa.
(29) MIX (SALIDA) - esta toma da ATTACK - este mando ajusta el
salida a la mezcla fi nal de esta tiempo que tarda la señal en llegar
sección de mezclador. al nivel máximo una vez que la
nota es tocada.
Sección de modifi cadores
DECAY TIME - este mando ajusta
(30) DECAY - cuando este interruptor
el tiempo que tarda la señal
esté en ON, la señal decaerá
en decaer o llegar al nivel de
durante el tiempo ajustado con
volumen de sustain una vez que ha
el mando DECAY TIME una vez
pasado el tiempo de ataque. Si el
que deje de pulsar una nota o
interruptor LOUDNESS DECAY está
disparador externo. Cuando
en la posición ON, esto también
esté en OFF la señal decaerá de
será el tiempo que tardará la señal
forma inmediata (se cortará)
en decaer al mínimo una vez que
una vez que libere la nota o el
deje de pulsar la nota.
disparador externo.
SUSTAIN - esto ajusta el nivel
LOUDNESS DECAY - esto afecta al
de volumen al que es mantenida
decaimiento del nivel de volumen
la señal después del tiempo
de la sección Loudness o de
de ataque y una vez que ha
volumen percibido.
sido alcanzado el tiempo de
FILTER DECAY - esto afecta al decaimiento inicial.
decaimiento de la frecuencia de
(35) CONTROLES DE ENVOLVENTE
corte de la sección de fi ltro.
DE FILTRO - estos 3 mandos
(31) ajustan la forma global que
KEYBOARD CONTROL - estos
modela la sección de fi ltro.
interruptores modifi can el efecto
Los controles afectan al cambio
del control o seguimiento de
de la frecuencia de corte a lo largo
teclado, en el que la sección de
fi ltro se ve afectado por el tono de del tiempo.
la nota tocada.
ATTACK - esto ajusta el tiempo
Interruptor 1 y 2 OFF - no hay que debe pasar para que la
frecuencia de corte aumente desde
efecto de seguimiento de teclado
su valor ajustado hasta el valor de
Interruptor 1 y 2 ON -
frecuencia ajustado con el control
efecto máximo
AMOUNT OF CONTOUR.
Interruptor 1 ON (solo) - 1⁄3 del
DECAY TIME - esto ajusta el
efecto máximo
tiempo que tarda la frecuencia de
corte en decaer hasta la frecuencia
Interruptor 2 ON (solo) - 2⁄3 del
de sostenido o sustain una vez
efecto máximo
que ha transcurrido el tiempo
(32)
FILTER MODULATION - cuando
de ataque. Si el interruptor FILTER
este interruptor esté ajustado
DECAY está en ON, entonces este
a ON, la sección de fi ltro será
tiempo de decaimiento también
modulada por la mezcla de
será lo que tarda en decaer desde
modulación, ajustada con el
la frecuencia de sustain una vez
mando MOD MIX.
que haya dejado de pulsar la nota.
(33)
FILTER MODE - este interruptor
SUSTAIN - esto ajusta el corte para
le permite conmutar el fi ltro entre
una frecuencia mantenida una vez
pasabajos o pasa-altos.
que ha pasado el tiempo de ataque
y el de decaimiento inicial.
(34)
LOUDNESS CONTOUR - estos
3 mandos ajustan la forma de
(36)
CONTROLES DE FILTRO - el
la envolvente global del audio
fi ltro puede ser pasabajos o
una vez que pasa a través de la
pasa-altos, dependiendo del
sección de mezclador y la de fi ltro.
ajuste del interruptor FILTER
Estos controles afectan al cambio
MODE. En el modo pasabajos, las
en el nivel de volumen (volumen
frecuencias audio que estén por
percibido) con respecto al tiempo.
encima de la frecuencia de corte
Quick Start Guide 19
serán atenuadas. En el modo
pasa-altos, serán atenuadas
las frecuencias audio que estén
por debajo de la frecuencia de
corte ajustada.
CUTOFF FREQUENCY - esto ajusta
la frecuencia de corte del fi ltro.
FILTER EMPHASIS - esto le
permite ajustar la cantidad
de realce de nivel de volumen
(resonancia) aplicado en la
frecuencia de corte.
AMOUNT OF CONTOUR -
le permite ajustar la cantidad de
cambio de frecuencia aplicada en
la frecuencia de corte.
(37) CUT CV (ENTRADA) - le permite la
conexión de un control de voltaje
para el control de la frecuencia
de corte.
(38) FC GATE (ENTRADA) - le permite
aplicar un disparador de voltaje
externo para controlar el contorno
o modelado del fi ltro.
(39)
FILT CONT (SALIDA) - da salida al
modelado de fi ltro.
(40)
LC GATE (ENTRADA) - le permite
aplicar un disparador de voltaje
externo para controlar el contorno
o modelado de volumen percibido.
(41)
LOUD CONTOUR (SALIDA) -
da salida al modelado de
volumen percibido.
Sección de salida
(42) A-440 - use este interruptor
para activar la emisión de una
señal de afi nación clásica de
440 Hz. También puede usar este
interruptor para activar distintos
modos durante el proceso de
arranque (para más detalles vea
la sección de Puesta en marcha de
este manual).
(43) POWER - este piloto se
ilumina cuando el sintetizador
está encendido.
(44)
VOLUME - este control le permite
ajustar el nivel de volumen global
de la salida del sintetizador.
(45) VOLUME (HEADPHONE) - esto
ajusta el nivel de volumen global
de la salida de auriculares PHONES.
