getting to know your appliance
EN
1.1

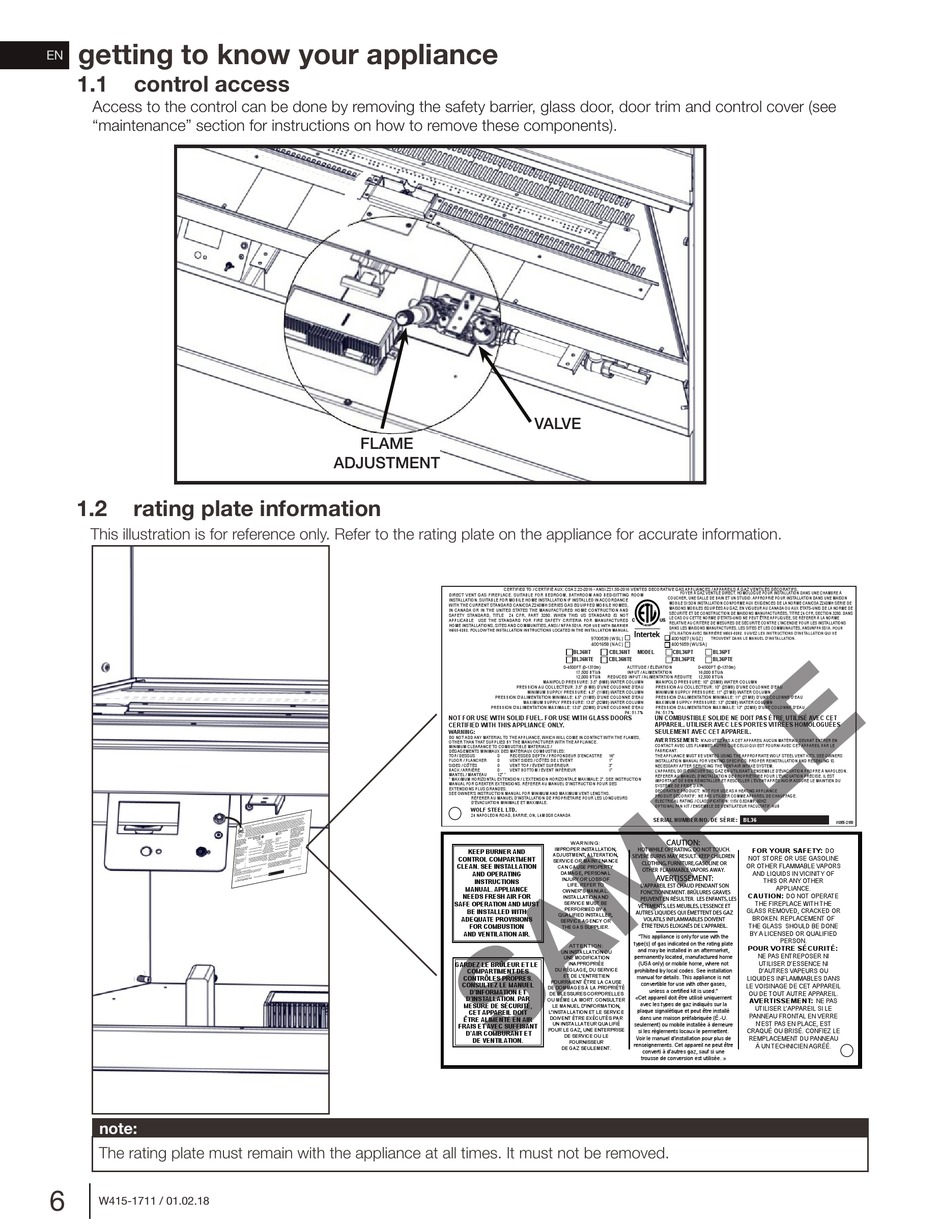

control access

Access to the control can be done by removing the safety barrier, glass door, door trim and control cover (see
"maintenance" section for instructions on how to remove these components).
1.2

rating plate information

This illustration is for reference only. Refer to the rating plate on the appliance for accurate information.
note:
The rating plate must remain with the appliance at all times. It must not be removed.
6
W415-1711 / 01.02.18
FLAME
ADJUSTMENT
CERTIFIED TO / CERTIFIÉ AUX: CSA 2.22-2016 • ANSI Z21.50-2016 VENTED DECORATIVE GAS APPLIANCES / APPAREILS À GAZ VENTILÉS DÉCORATIFS.
DIRECT VENT GAS FIREPLACE. SUITABLE FOR BEDROOM, BATHROOM AND BED-SITTING ROOM
INSTALLATION. SUITABLE FOR MOBILE HOME INSTALLATION IF INSTALLED IN ACCORDANCE
WITH THE CURRENT STANDARD CAN/CSA Z240MH SERIES GAS EQUIPPED MOBILE HOMES,
IN CANADA OR IN THE UNITED STATES THE MANUFACTURED HOME CONTRUCTION AND
SAFETY STANDARD, TITLE 24 CFR, PART 3280. WHEN THIS US STANDARD IS NOT
APPLICABLE USE THE STANDARD FOR FIRE SAFETY CRITERIA FOR MANUFACTURED
HOME INSTALLATIONS, SITES AND COMMUNITIES, ANSI / NFPA 501A.
W565-0282. FOLLOW THE INSTALLATION INSTRUCTIONS LOCATED IN THE INSTALLATION MANUAL.
B
PRESSION AU COLLECTEUR: 3.5" (9 MB) D'UNE COLONNE D'EAU
PRESSION D'ALIMENTATION MINIMALE: 4.5" (11MB) D'UNE COLONNE D'EAU
PRESSION D'ALIMENTATION MAXIMALE: 13.0" (32MB) D'UNE COLONNE D'EAU
NOT FOR USE WITH SOLID FUEL. FOR USE WITH GLASS DOORS
CERTIFIED WITH THIS APPLIANCE ONLY.
WARNING:
DO NOT ADD ANY MATERIAL TO THE APPLIANCE, WHICH WILL COME IN CONTACT WITH THE FLAMES,
OTHER THAN THAT SUPPLIED BY THE MANUFACTURER WITH THE APPLIANCE.
MINIMUM CLEARANCE TO COMBUSTIBLE MATERIALS /
DÉGAGEMENTS MINIMAUX DES MATÉRIAUX COMBUSTIBLES:
TOP/ DESSUS 0 RECESSED DEPTH / PROFONDEUR D'ENCASTRE
FLOOR / PLANCHER 0 VENT SIDES / CÔTÉS DE L'ÉVENT
SIDES / CÔTÉS 0 VENT TOP / ÉVENT SUPÉRIEUR
BACK / ARRIÈRE 0 VENT BOTTOM / ÉVENT INFÉRIEUR
MANTEL / MANTEAU 12" *
* MAXIMUM HORIZONTAL EXTENSION / L'EXTENSION HORIZONTALE MAXIMALE: 2". SEE INSTRUCTION
MANUAL FOR GREATER EXTENSIONS. RÉFERER AU MANUEL D'INSTRUCTION POUR DES
EXTENSIONS PLUS GRANDES.
SEE OWNER'S INSTRUCTION MANUAL FOR MINIMUM AND MAXIMUM VENT LENGTHS.
RÉFERER AU MANUEL D'INSTALLATION DE PROPRIÉTAIRE POUR LES LONGUEURS
D'ÉVACUATION MINIMALE ET MAXIMALE.
WOLF STEEL LTD.
24 NAPOLEON ROAD, BARRIE, ON, L4M 0G8 CANADA
MATERIAL: .010 VELVET MATTE LEXAN AND/OR .050 HI-TEMP POLYESTER
KEEP BURNER AND
MIN. LETTERING FOR "NOT FOR USE WITH SOLID FUEL. ", "UN COMBUSTIBLE SOLIDE NE DOIT PAS ÊTRE UTILISÉ AVEC CELUI. " TO BE 10 POINT ARIAL, BOLD FACE,
CONTROL COMPARTMENT
UPPER CASE AND 2 POINT LEADING SPACING OR EQUIVALENT.
CLEAN. SEE INSTALLATION
BLACK ON WHITE BACKGROUND
AND OPERATING
MAX OVERALL DECAL SIZE: 4.75" x 8.50" INSTRUCTIONS
MANUAL. APPLIANCE
HOLE IS 0.250" Ø / 0.312 "FROM BOTTOM AND LEFT EDGE"
NEEDS FRESH AIR FOR
SERIAL NUMBERS TO BE ASCENDING FROM BL36 274170
SAFE OPERATION AND MUST
BE INSTALLED WITH
TITLE: RATING PLATE C/BL36(N)T(E)-1 / C/BL36(P)T(E)-1
ADEQUATE PROVISIONS
FOR COMBUSTION
REVISION: B : Updated BTU || 08.02.17_T.B.
AND VENTILATION AIR.
GARDEZ LE BRÛLEUR ET LE
COMPARTIMENT DES
CONTRÔLES PROPRES.
CONSULTEZ LE MANUEL
D'INFORMATION ET
D'INSTALLATION. PAR
MESURE DE SÉCURITÉ,
CET APPAREIL DOIT
ÊTRE ALIMENTÉ EN AIR
FRAIS ET AVEC SUFFISANT
D'AIR COMBURANT ET
DE VENTILATION.
WOLF STEEL LTD.
TITLE:
RATING PLATE C/BL36(N)T(E)-1 / C/BL36(P)T(E)-1
REVISION: B : Updated BTU || 08.02.17_T.B.
VALVE
FOYER À GAZ VENTILÉ DIRECT. HOMOLOGUÉ POUR INSTALLATION DANS UNE CHAMBRE À
COUCHER, UNE SALLE DE BAIN ET UN STUDIO. APPROPRIÉ POUR INSTALLATION DANS UNE MAISON
MOBILE SI SON INSTALLATION CONFORME AUX EXIGENCES DE LA NORME CAN/CSA Z240MH SÉRIE DE
MAISONS MOBILES EQUIPÉES AU GAZ, EN VIGUEUR AU CANADA OU AUX ÉTATS-UNIS DE LA NORME DE
SÉCURITÉ ET DE CONSTRUCTION DE MAISONS MANUFACTURÉES, TITRE 24 CFR, SECTION 3280. DANS
LE CAS OU CETTE NORME D'ÉTATS-UNIS NE PEUT ÊTRE APPLIQUÉE, SE RÉFERER À LA NORME
RELATIVE AU CRITÈRE DE MESURES DE SÉCURITÉ CONTRE L'INCENDIE POUR LES INSTALLATIONS
FOR USE WITH BARRIER
DANS LES MAISONS MANUFACTURÉS, LES SITES ET LES COMMUNAUTÉS, ANSI/NFPA 501A.
UTILISATION AVEC BARRIÈRE W565-0282. SUIVEZ LES INSTRUCTIONS D'INSTALLATION QUI SE
9700539 (WSL) 4001657 (NGZ)
4001658 (NAC) 4001659 (WUSA)
BL36NT CBL36NT MODEL CBL36PT
BL36NTE CBL36NTE CBL36PTE
0-4500FT (0-1370m) ALTITUDE / ÉLÉVATION 0-4500FT (0-1370m)
17,500 BTU/h INPUT / ALIMENTATION 16,000 BTU/h
12,000 BTU/h REDUCED INPUT / ALIMENTATION RÉDUITE 12,500 BTU/h
MANIFOLD PRESSURE: 3.5" (9MB) WATER COLUMN MANIFOLD PRESSURE: 10" (25MB) WATER COLUMN
PRESSION AU COLLECTEUR: 10" (25MB) D'UNE COLONNE D'EAU
MINIMUM SUPPLY PRESSURE: 4.5" (11MB) WATER COLUMN MINIMUM SUPPLY PRESSURE: 11" (27MB) WATER COLUMN
PRESSION D'ALIMENTATION MINIMALE: 11" (27MB) D'UNE COLONNE D'EAU
MAXIMUM SUPPLY PRESSURE: 13.0" (32MB) WATER COLUMN MAXIMUM SUPPLY PRESSURE: 13" (32MB) WATER COLUMN
PRESSION D'ALIMENTATION MAXIMALE: 13" (32MB) D'UNE COLONNE D'EAU
P4: 51.7% P4: 51.7%
UN COMBUSTIBLE SOLIDE NE DOIT PAS ÊTRE UTILISÉ AVEC CET
APPAREIL. UTILISER AVEC LES PORTES VITRÉES HOMOLOGUÉES
SEULEMENT AVEC CET APPAREIL.
AVERTISSEMENT:
N'AJOUTEZ PAS A CET APPAREIL AUCUN MATÉRIAU DEVANT ENTRER EN
CONTACT AVEC LES FLAMMES AUTRE QUE CELUI QUI EST FOURNI AVEC CET APPAREIL PAR LE
FABRICANT.
16" THE APPLIANCE MUST BE VENTED USING THE APPROPRIATE WOLF STEEL VENT KITS. SEE OWNERS
1" INSTALLATION MANUAL FOR VENTING SPECIFICS. PROPER REINSTALLATION AND RESEALING IS
3"
NECESSARY AFTER SERVICING THE VENT-AIR INTAKE SYSTEM.
1"
L'APPAREIL DOIT ÉVACUER SES GAZ EN UTILISANT L'ENSEMBLE D'ÉVACUATION PROPRE À NAPOLEON.
RÉFERER AU MANUEL D'INSTALLATION DE PROPRIÉTAIRE POUR L'ÉVACUATION PRÉCISE. IL EST
IMPORTANT DE BIEN RÉINSTALLER ET RESCELLER L'ÉVENT APRÈS AVOIR ASSURÉ LE MAINTIEN DU
SYSTÈME DE PRISE D'AIR.
DECORATIVE PRODUCT: NOT FOR USE AS A HEATING APPLIANCE
PRODUIT DÉCORATIF: NE PAS UTILISER COMME APPAREIL DE CHAUFFAGE.
ELECTRICAL RATING / CLASSIFICATION: 115V 0.82AMP, 60HZ
OPTIONAL FAN KIT / ENSEMBLE DE VENTILATEUR FACULTATIF: AUB
SERIAL NUMBER/NO. DE SÉRIE:
CAUTION:
WARNING:
IMPROPER INSTALLATION,
HOT WHILE OPERATING. DO NOT TOUCH.
ADJUSTMENT, ALTERATION,
SEVERE BURNS MAY RESULT. KEEP CHILDREN
SERVICE OR MAINTENANCE
CLOTHING, FURNITURE, GASOLINE OR
CAN CAUSE PROPERTY
OTHER FLAMMABLE VAPORS AWAY.
DAMAGE, PERSONAL
AVERTISSEMENT:
INJURY OR LOSS OF
LIFE. REFER TO
L'APPAREIL EST CHAUD PENDANT SON
OWNER'S MANUAL.
FONCTIONNEMENT. BRÛLURES GRAVES
INSTALLATION AND
PEUVENT EN RÉSULTER. LES ENFANTS, LES
SERVICE MUST BE
VÊTEMENTS, LES MEUBLES, L'ESSENCE ET
PERFORMED BY A
AUTRES LIQUIDES QUI ÉMETTENT DES GAZ
QUALIFIED INSTALLER,
VOLATILS INFLAMMABLES DOIVENT
SERVICE AGENCY OR
THE GAS SUPPLIER. ÊTRE TENUS ELOIGNÉS DE L'APPAREIL.
"This appliance is only for use with the
type(s) of gas indicated on the rating plate
ATTENTION:
and may be installed in an aftermarket,
UN INSTALLATION OU
permanently located, manufactured home
UNE MODIFICATION
(USA only) or mobile home, where not
INAPPROPRIÉE
DU RÉGLAGE, DU SERVICE prohibited by local codes. See installation
ET DE L'ENTRETIEN
manual for details. This appliance is not
POURRAIENT ÊTRE LA CAUSE
convertible for use with other gases,
DE DOMMAGES À LA PROPRIÉTÉ
unless a certified kit is used."
DE BLESSURES CORPORELLES
«Cet appareil doit être utilisé uniquement
OU MÊME LA MORT. CONSULTER
avec les types de gaz indiqués sur la
LE MANUEL D'INFORMATION,
plaque signalétique et peut être installé
L'INSTALLATION ET LE SERVICE
dans une maison préfabriquée (É.-U.
DOIVENT ÉTRE EXÉCUTÉS PAR
UN INSTALLATEUR QUALIFIÉ seulement) ou mobile installée à demeure
POUR LE GAZ, UNE ENTERPRISE
si les règlements locaux le permettent.
DE SERVICE OU LE
Voir le manuel d'installation pour plus de
FOURNISSEUR
renseignements. Cet appareil ne peut être
DE GAZ SEULEMENT.
converti à d'autres gaz, sauf si une
trousse de conversion est utilisée. »
POUR
TROUVENT DANS LE MANUEL D'INSTALLATION .
BL36PT
BL36PTE
BL36
W385-2180
FOR YOUR SAFETY: DO
NOT STORE OR USE GASOLINE
OR OTHER FLAMMABLE VAPORS
AND LIQUIDS IN VICINITY OF
THIS OR ANY OTHER
APPLIANCE.
Page 1 of 2
CAUTION: DO NOT OPERATE
THE FIREPLACE WITH THE
GLASS REMOVED, CRACKED OR
DWG#: W385-2180
BROKEN. REPLACEMENT OF
THE GLASS SHOULD BE DONE
DATE: 02.24.17_T.B.
BY A LICENSED OR QUALIFIED
PERSON.
POUR VOTRE SÉCURITÉ:
NE PAS ENTREPOSER NI
UTILISER D'ESSENCE NI
D'AUTRES VAPEURS OU
LIQUIDES INFLAMMABLES DANS
LE VOISINAGE DE CET APPAREIL
OU DE TOUT AUTRE APPAREIL.
AVERTISSEMENT: NE PAS
UTILISER L'APPAREIL SI LE
PANNEAU FRONTAL EN VERRE
N'EST PAS EN PLACE, EST
CRAQUÉ OU BRISÉ. CONFIEZ LE
REMPLACEMENT DU PANNEAU
À UN TECHNICIEN AGRÉÉ.
PAGE 2 OF 2
DWG#: W385-2180
DATE: 02.24.17_T.B.
