FIRE OR EXPLOSION HAZARD
Failure to follow safety warnings exactly could result in serious injury, death, or property damage.
- Do not store or use gasoline or other fl ammable vapors and liquids in the vicinity of this or any other appliance.
- WHAT TO DO IF YOU SMELL GAS:
•
Do not try to light any appliance.
•
Do not touch any electrical switch; do not use any phone in your building.
•
Immediately call your gas supplier from a neighbour's phone. Follow the gas supplier's instructions.
•
If you cannot reach your gas supplier, call the fi re department.
•
- Installation and service must be performed by a qualifi ed installer, service agency, or the supplier.
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030
Phone 1 (866) 820-8686 • www.napoleonfi replaces.com • hearth@napoleonproducts.com
OWNER'S MANUAL

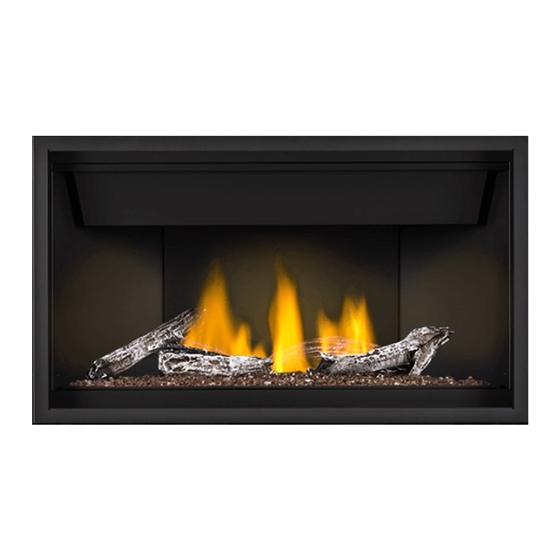

(BL46 with optional stainless steel surround illustrated)
SAFETY INFORMATION
WARNING
!
Ascent Linear™ Series
For indoor use only
W415-2759 / B / 10.21.20
ENGLISH
FRENCH PG. 27
Advertisement
Chapters
Table of Contents
Related Manuals for Napoleon Ascent Linear Series
Summary of Contents for Napoleon Ascent Linear Series
- Page 1 - Installation and service must be performed by a qualifi ed installer, service agency, or the supplier. Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030 Phone 1 (866) 820-8686 • www.napoleonfi replaces.com • hearth@napoleonproducts.com...
- Page 2 safety information WARNING • This appliance is hot when operated and can cause • Under no circumstances should this appliance be severe burns if contacted. modifi ed. • Any changes to this appliance or its control can be • This appliance must not be connected to a chimney dangerous and are prohibited.
-
Page 3: Table Of Contents
Changes, other than editorial are denoted by a vertical line in the margin. Visit the Napoleon website for the most current version of your appliance’s manual. Changes, other than editorial, are denoted by a vertical line in the margin. - Page 4 Napoleon is proudly committed to your total home comfort. We are proud to say that our products continunously surpass industry standards and our inspiration is you! More than anything, we want you to feel confi dent in choosing Napoleon for your home. Our products are designed to provide that confi dence and ensure that every Napoleon product is beyond compare.
-
Page 5: Getting To Know Your Appliance
getting to know your appliance 1.0 getting to know your appliance The area above the fi replace opening including the safety barrier, barrier frame and the surface of the wall can get very hot during operation and should never be touched until the appliance is off and completely cooled. -
Page 6: Control Access
Cô the vent-air intake system. Recessed depth X” Profondeur d’encastré une face X” L’appareil doit être ventilé à l’aide de l’ensemble d’évacuation propre à Napoleon. Référez au *** Mantel X” from appliance opening ce opening ce opening *** Tablette X” de l’ouverture de l’appareil manuel d’installation pour les spécifications d’évacuation. -
Page 7: Operating Your Appliance
2.0 operating your appliance operating your appliance When operating your appliance for the fi rst time, there is a required burn-in process that cures materials used to manufacture the fi replace that may emit both vapors and an odor. These are normal when operating a new appliance for the fi... -
Page 8: Operating And Lighting Instructions
operating your appliance operating and lighting instructions WARNING • If you do not follow these instructions exactly, a fi re or explosion may result causing property damage, personal injury, or loss of life. • If applicable, always light the pilot whether for the fi rst time or if the gas supply has run out with the glass door opened or removed. -
Page 9: Pilot-On-Demand
In order to start your pilot, turning the main burner on with the switch, remote or thermostat and then turning it off will reactivate the continuous pilot mode and reset the seven day timer. For further information, refer to www.napoleon.com/pilotondemand. W415-2759 / B / 10.21.20... -
Page 10: Changing The Batteries In The Battery Holder
operating your appliance 2.4.1 changing the batteries in the battery holder WARNING • Ensure the gas and electrical power to the appliance is turned off. • Appliance may be hot, do not service until the appliance has cooled. note: In the event of a power failure, your appliance can be operated using the supplied battery back-up. If a power failure occured, remove the batteries from the holder once the power has been restored. -
Page 11: Turndown
operating your appliance 2.4.2 turndown Manual adjustments to your fi replace must only be made when the appliance is off and complete cool. Allow safety barrier to cool before making adjustment. The BL36-1/BL46 models are equipped with a manual gas control knob (located on the valve) that adjusts the fl... -
Page 12: Remote Control Layout
3.0 remote control layout remote control layout general transmitter layout note: The remote control is optional for the BL36-1 and BL46 models. Key Lock Low battery alarm Transmission Room Temperature CPI mode Flame ON Light Blower initializing the transmitter / battery holder for the fi rst time Install the 4 AA batteries into the Profl... -
Page 13: Fl Ame Height
remote control layout fl ame height The remote control has six (6) fl ame levels. With the system on and the fl ame level at the maximum, press the down arrow key once and it will reduce the fl ame height by one step until the fl ame is turned off. The up arrow key will increase the fl... -
Page 14: Efire Controller Application
Controller application Napoleon’s eFIRE application will revolutionize the way you use your fireplace! We have cracked the code and present to you the first fireplace to be controlled by Bluetooth technology, using an intuitive app on your mobile device. -
Page 15: Clearances Around Fireplace
4.0 clearances around fi replace clearances around fi replace WARNING • Your appliance, gas/electrical connections, venting and various key components are hidden behind the wall. It is critical that no screws penetrate these components. Failure to follow instructions may cause improper operation, damage, personal injury or fi... -
Page 16: Optional Heat Management System
clearances around fi replace optional heat management system The Universal Heat Management system is an optional gravity vent kit that allows you to manage the heat produced by the appliance at and around the fi replace. We recommend installing the Universal Heat Management system kit during the installation of the appliance BEFORE the gas is installed. -
Page 17: Clearances Around Appliance (Tv And Valuable Objects)
clearances around fi replace clearances around appliance (TV and valuable objects) Flush installation without Flush installation with Recessed installation with mantel mantel protrusion 6” min. 6” min. TV bracket The volume of TV bracket TV bracket air must be added to the enclosure to accomodate 2.5”... -
Page 18: Maintenance
maintenance 5.0 maintenance WARNING • Turn off the gas and electrical power before servicing the appliance. • Appliance may be hot. Do not service until appliance has cooled. For qualifi ed technicians only: • Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation. -
Page 19: Care Of Plated Parts
maintenance Replacement glass/frame assembly shall be replaced as a complete unit as supplied by the appliance manufacturer. This appliance is factory equipped with tempered glass. Use only replacement parts as supplied by the appliance manufacturer. DO NOT SUBSTITUTE MATERIALS. care of plated parts If the appliance is equipped with plated parts, you must clean fi... -
Page 20: Door Trim Removal
maintenance door trim removal To remove, slide the back edge of the door trim up and out of the glass and the door frame. To install, slide the back edge of the door trim down between the glass and door frame. Insert downwards. fi... -
Page 21: Replacement Parts
6.0 replacement parts replacements WARNING • Failure to position the parts in accordance with this manual or failure to use only parts specifi cally approved with this appliance may result in property damage or personal injury. Contact your dealer for questions concerning prices and policies on replacement parts. Normally, all parts can be ordered through your Authorized dealer / distributor. -
Page 22: Accessories
7.0 accessories accessories 44 6 44 1 44 1 44 2 44 2 44 3 44 4 44 5 52 9 44 7 44 8 Items may not appear exactly as illustrated. Part Number REF. Description Stocked BL36-1 BL46 Classic Side Trim (Black) W715-1135 W715-1135 Premium Side Trim (Stainless Steel) -
Page 23: Troubleshooting
8.0 troubleshooting troubleshooting symptom problem test solution Flame is a blue, Blockage in vent. Remove blockage. In really cold conditions, ice buildup may lazy, transparent flame occur on the terminal and should be removed as required. White / grey film forms Sulphur from fuel is being Clean the glass with a recommended gas fireplace glass ited on glass, logs, or -... -
Page 24: Warranty
Napoleon neither assumes, nor authorizes any third party to assume, on its behalf, any other liabilities with respect to the sale of this product. Napoleon will not be responsible for: over- fi ring, downdrafts, spillage caused by environmental conditions such as rooftops, buildings, nearby trees, hills, mountains, inadequate vents or ventilation, excessive venting confi... -
Page 25: Service History
10.0 service history service history W415-2759 / B / 10.21.20... - Page 26 NAPOLEON CELEBRATING OVER 40 YEARS OF HOME COMFORT PRODUCTS 7200, Route Transcanadienne, Montréal, Québec H4T 1A3 24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8 214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8 103 Miller Drive, Crittenden, Kentucky, USA 41030 De Riemsdijk 22, 4004 LC Tiel, The Netherlands Phone: 1-866-820-8686 napoleon.com...
- Page 27 - L’installation et l’entretien doivent être faits par un installateur qualifi é, une agence d’entretien ou le fournisseur. Wolf Steel Ltée., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030 Téléphone 1 (866) 820-8686 • www.napoleonfoyers.com • hearth@napoleonproducts.com...
- Page 28 consignes de sécurité AVERTISSEMENT • Cet appareil est chaud lorsqu’il fonctionne et peut • N’utilisez pas cet appareil si une partie quelconque causer de grave brûlures en cas de contact. a été submergée. Contactez immdiatement un • Toute modifi cation apportée à cet appareil ou aux technicien de service qualifi...
- Page 29 table des matières apprendre à connaître votre appareil accès aux contrôles information sur la plaque d’homologation faite fonctionner votre appareil utilisation de votre appareil composants arrêt / marche instructions d’opération et d’allumage veilleuse sur demande 2.4.1 changeant les piles dans le bloc-piles 2.4.2 service de couverture disposition de la télécommande dessin générale de la télécommande...
- Page 30 bienvenue félicitations Napoléon tient fi èrement à votre confort domestique. Nous sommes fi ers de dire que nos produits continuellement surpassent les normes de l’industrie et notre source d’inspiration c’est vous! Plus que tout, nous voulons vous faire sentir confi ant dans le choix de Napoléon pour votre maison. Nos produits sont conçus pour fournir cette confi...
-
Page 31: Apprendre À Connaître Votre Appareil
apprendre à connaître votre appareil 1.0 apprendre à connaître votre appareil La zone située au-dessus de l’ouverture de la cheminée incluant la barrière de pro- tection, le cadre de la barrière et la surface du mur pouvoir devenir très chaud durant l’opération et ne pas être toucher tant que l’appareil est éteint est complètement redfroidi. -
Page 32: Accès Aux Contrôles
Côtés et the vent-air intake system. Recessed depth X” Profondeur d’encastré une face X” L’appareil doit être ventilé à l’aide de l’ensemble d’évacuation propre à Napoleon. Référez au *** Mantel X” from appliance opening nce opening nce opening *** Tablette X” de l’ouverture de l’appareil *** T manuel d’installation pour les spécifications d’évacuation. -
Page 33: Faite Fonctionner Votre Appareil
faites fonctionner votre appareil 2.0 faite fonctionner votre appareil Lorsque vous utilisez votre appareil pour la première fois, il y a un rodage processus requis qui guérit les matériaux utilisés pour la fabrication de la cheminée qui peut émettre une odeur inhabituelle. Ces vapeurs sont normales lorsque vous utilisez un nouvel appareil pour la première fois. -
Page 34: Instructions D'opération Et D'allumage
faites fonctionner votre appareil instructions d’opération et d’allumage AVERTISSEMENT • Si ces instructions ne sont pas suivies à la lettre, un incendie ou une explosion pourraient s’ensuivre, causant des dommages matériels, des blessures corporelles ou des pertes de vie. • Si applicable, allumez toujours la veilleuse, que ce soit pour la première fois ou lorsque l’approvisionnement en gaz est épuisé, avec la porte vitrée ouverte ou retirée. -
Page 35: Veilleuse Sur Demande
Pour démarrer la veilleuse, en allumant le brûleur principal à l’aide de l’interrupteur, de la télécommande ou du thermostat, et ensuite en l’éteignant, réactivera le mode veilleuse permanente et réinitialisera la minuterie de sept jours. Pour plus d’informations, consultez le site www.napoleon.com/pilotondemand. W415-2759 / B / 10.21.20... -
Page 36: Changeant Les Piles Dans Le Bloc-Piles
faites fonctionner votre appareil 2.4.1 changeant les piles dans le bloc-piles AVERTISSEMENT • Assurez-vous que l’alimentation électrique et la gaz à l’appareil est éteint. • Assurez-vous que l’appareil est complètement refroidi avant de commencer service. note: En cas d’une panne de courant, votre appareil peut fonctionner utilisant le sauvegarde et clé. Une fois que les courant a été... -
Page 37: Service De Couverture
faites fonctionner votre appareil 2.4.2 service de couverture Des ajustements manuels doit être fait seulement lorsque l’appareil est éteint et complètement refroi- di. Permettre à la barrière de protection refroidir avant d’effectuer le réglage. Les modèles BL36-1 et BL46 sont équipées d’un bouton de commande de gaz manuel (situé sur la vanne) qui ajuste la hauteur de la fl... -
Page 38: Disposition De La Télécommande
3.0 disposition de la télécommande faites fonctionner votre appareil dessin générale de la télécommande note: La télécommande est optionnel pour les modèles BL36-1 et BL46. VERROU Key Lock L’ALARME DE Low battery alarm FAIBLE PILES Transmission Room TEMPÉRATURE Temperature DU SALLE CPI mode MODE CPI FLAMME... -
Page 39: Hauteur De La Fl Amme
faites fonctionner votre appareil hauteur de la fl amme La télécommande comporte six (6) niveaux de fl ammes. Avec le système en marche et le niveau de la fl amme au maximum, appuyez une fois sur la touche bas et cela réduira la hauteur de la fl amme d’un niveau jusqu’à ce que la fl... -
Page 40: L'application Contrôleur Efire
faites fonctionner votre appareil l’application Contrôleur eFIRE L’application contrôleur eFIRE de Napoléon va révolutionner la façon dont vous utilisez votre cheminée. Nous avons déchiffré le code et vous présente les premières cheminées contrôlées par le technologie Bluetooth™, en utilisant une application intuitive sur votre appareil. Lorsqu’il est entièrement équipé... -
Page 41: Dégagements Autour De L'appareil
4.0 dégagements autour de l’appareil dégagements autour de l’appareil AVERTISSEMENT • Votre appareil, raccordement gaz/électrique, ventilation et divers composants clés sont cachés derrière le mur. Il est essentiel qu’aucune vis pénètrent ces composants. Non-respect des instructions peut provoquer un fonctionnement incorrect, dommages, blessures ou feu. Utilisez toujours un localisateur de montants et seulement visser dans les montants. -
Page 42: Système De Gestion Thermique Universelle
dégagements autour de l’appareil système de gestion thermique universelle Le système de gestion thermique universelle est un ensemble optionnel d’évent par gravité permettant de gérer le chaleur produite par l’appareil à l’ouverture du foyer et autour. Nous recommandons d’installer l’ensemble du système de gestion thermique universelle pendant l’installation de l’appareil AVANT que le gaz de l’appareil est installé. -
Page 43: Dégagement Autour De L'appareil (Téléviseur Et Objets De Valeur)
dégagements autour de l’appareil dégagement autour de l’appareil (téléviseur et objets de valeur) Installation affleurant sans un Installation affleurant avec un Installation enchâssées avec une saillie manteau manteau 6” min. 6” min. Support du téléviseur Support du Le volume d’air Support du téléviseur téléviseur... -
Page 44: Entretien
5.0 entretien entretien AVERTISSEMENT • Coupez l’alimentation en gaz et l’alimentation électrique avant de procéder à l’entretien de l’appareil. • L’appareil peut être chaud. Attendez qu’il soit refroidi avant d’en faire l’entretien. Pour les techniciens qualifi é seulement: • Lors de l’entretien des contrôles, assurez-vous d’identifi er chacun des fi ls avant de les débrancher. Une réinstallation incorrecte des fi... -
Page 45: Soins Des Pièces Plaquées
entretien L’ensemble de verre/cadre de remplacement est remplacé comme une unité cinplète telle que fournie par le fabricant de l’appareil. L’appareil est muni d’une vitre en verre trempé. Remplacez uniquement avec une vitre certifi ée pour le foyer disponible chez votre détaillant. N’UTILISEZ PAS DE MATÉRIAUX SUBSTITUTS. soins des pièces plaquées Si l’appareil est muni de pièces plaquées, vous devez enlever toutes traces de doigts ou autres marques des surfaces plaquées avant d’allumer l’appareil pour la première fois. -
Page 46: Enlèvement Du Panneau D'accès
entretien enlèvement du panneau d’accès Pour enlever, glissez le rebord arrière du panneau d’accè vers le haut et hors de l’appareil. Pour installer, glissez le rebord arrière du panneau d’accès vers le bas entre la vitre et le cadre de la porte. Insérez- le en le glissant vers le bas. -
Page 47: Pièces De Rechange
6.0 pièces de rechange replacements AVERTISSEMENT • Omettre de positionner les pièces conformément à ce manuel ou d’utiliser uniquement des pièces spécifi quement approuvées pour cet appareil peut causer des dommages matériels ou des blessures corporelles. Contactez votre détaillant pour les questions concernant les prix et la disponibilité des pièces de rechange. Normalement, toutes les pièces peuvent être commandées chez votre détaillent autorisé. -
Page 48: Accessoires
7.0 accessoires accessoires 44 6 44 1 44 1 44 2 44 2 44 3 44 4 44 5 52 9 44 7 44 8 Items may not appear exactly as illustrated. articles peut différer de celle illustré. No. de pièce Réf. -
Page 49: Guide De Dépannage
8.0 guide de dépannage guide de dépannage symptôme problème solution La flamme du brûleur Système d’évacuation bloqué. Enlevez ce qui obstrue. Dans des conditions de froid extrême, est bleue, parasseuse une accumulation de glace peut se former sur la terminaison et et transparente. -
Page 50: Garantie
guide de dépannage 9.0 garantie Les produtits Napoléon sont fabriqués conformément aux normes strictes du Système de Gestion de la Qualité mondialement reconnu ISO 9001 : 2015. Les produits Napoléon sont conçus avec des composants et des matériaux de qualité supérieure, assemblés par des artisans qualifi... -
Page 51: Historique D'entretien
10.0 historique d’entretien historique d'entretien W415-2759 / B / 10.21.20... - Page 52 T IO ODUITS CONFORT 7200, Route Transcanadienne, Montréal, Québec H4T 1A3 24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8 214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8 103 Miller Drive, Crittenden, Kentucky, USA 41030 De Riemsdijk 22, 4004 LC Tiel, Pays-Bas Téléphone: 1-866-820-8686...
