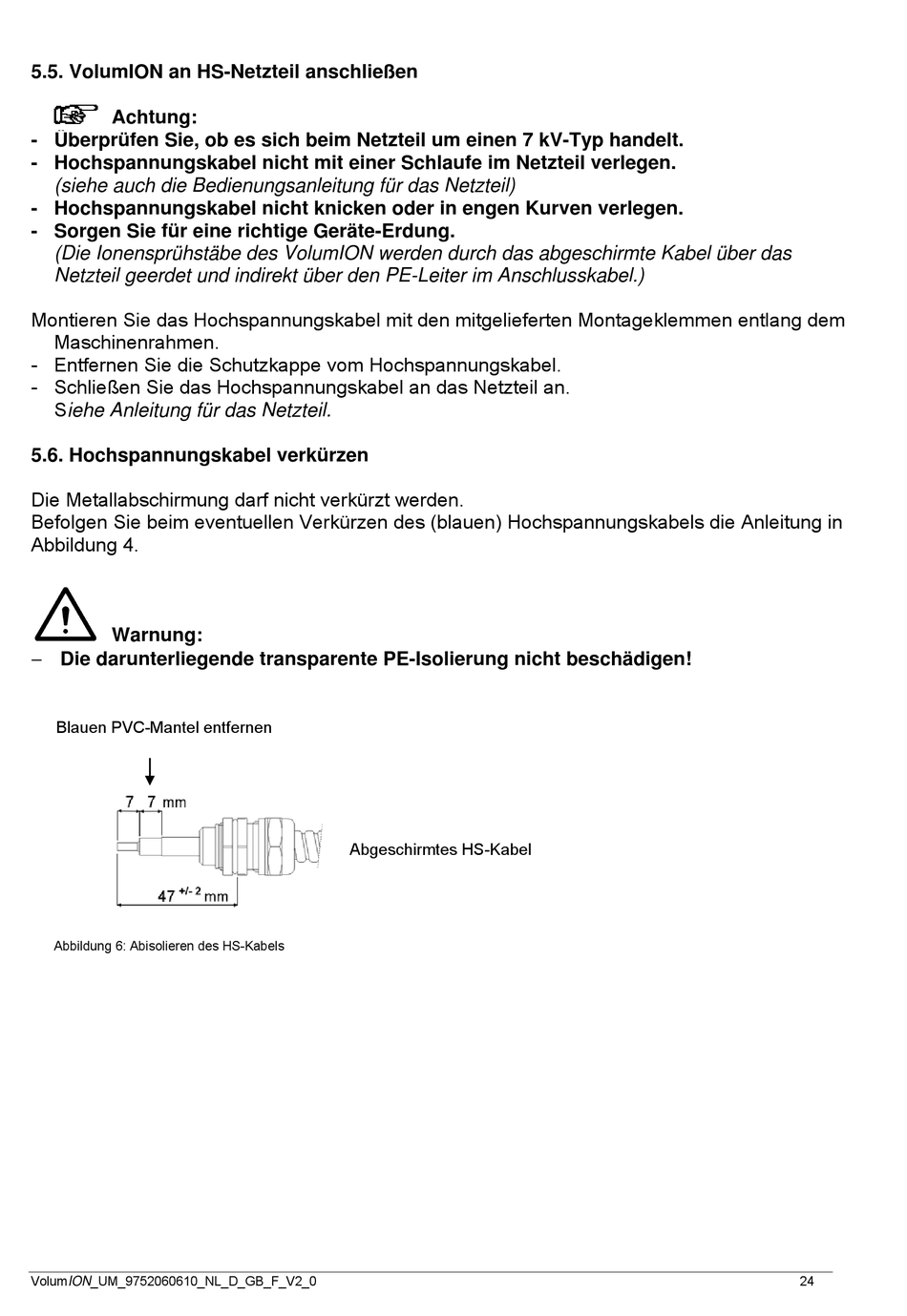

5.5. VolumION an HS-Netzteil anschließen
Achtung:
- Überprüfen Sie, ob es sich beim Netzteil um einen 7 kV-Typ handelt.
- Hochspannungskabel nicht mit einer Schlaufe im Netzteil verlegen.
(siehe auch die Bedienungsanleitung für das Netzteil)
- Hochspannungskabel nicht knicken oder in engen Kurven verlegen.
- Sorgen Sie für eine richtige Geräte-Erdung.
(Die Ionensprühstäbe des VolumION werden durch das abgeschirmte Kabel über das
Netzteil geerdet und indirekt über den PE-Leiter im Anschlusskabel.)
Montieren Sie das Hochspannungskabel mit den mitgelieferten Montageklemmen entlang dem
Maschinenrahmen.
- Entfernen Sie die Schutzkappe vom Hochspannungskabel.
- Schließen Sie das Hochspannungskabel an das Netzteil an.
Siehe Anleitung für das Netzteil.
5.6. Hochspannungskabel verkürzen
Die Metallabschirmung darf nicht verkürzt werden.
Befolgen Sie beim eventuellen Verkürzen des (blauen) Hochspannungskabels die Anleitung in
Abbildung 4.
Warnung:
 Die darunterliegende transparente PE-Isolierung nicht beschädigen!
Blauen PVC-Mantel entfernen
Abbildung 6: Abisolieren des HS-Kabels
VolumION_UM_9752060610_NL_D_GB_F_V2_0
Abgeschirmtes HS-Kabel
