Salus BTRP230 Quick Manual

BTRP230
Quick Guide
DE / NL / FR:
Head Office:
support@salus-controls.de SALUS Controls plc
tel: +49 6108 8258515
SALUS House
Dodworth Business Park South,
EN: tech@salus-tech.com Whinby Road,
tel: +44 (0) 1226 323961 Dodworth, Barnsley S75 3SP, EN.
T: +44 (0) 1226 323961
E: sales@salus-tech.com
www.salus-controls.com
SALUS Controls is a member of the Computime Group
Maintaining a policy of continuous product development SALUS Controls plc
reserve the right to change specification, design and materials of products listed in
this brochure without prior notice.
For PDF Installation guide please go to
www.salus-manuals.com
Issue Date: September 2017 V001
INTRODUCTION

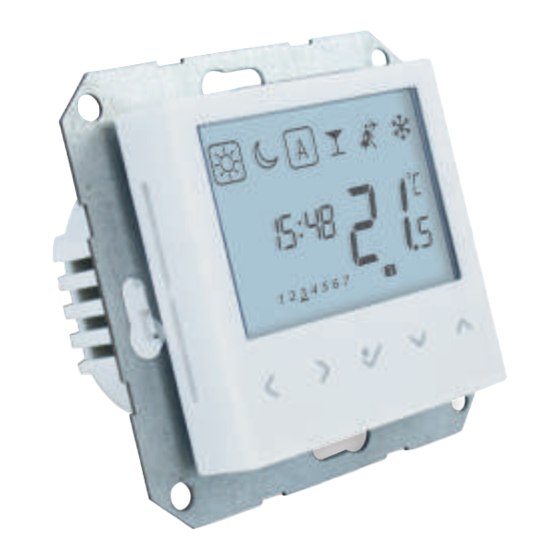

The BTRP230 thermostat from Salus Controls is a stylish and accurate
programmable flush mount digital room thermostat for Bezel 55. You can
now simply adjust your home temperature as desired in order to create a
comfortable home environment.
PRODUCT COMPLIANCE
This product complies with the essential requirements of the following EC
Directives: 2014/30/EU, 2014/35/EU and 2011/65/EU. The full text of the
EU Declaration of Conformity is available at the following internet address:
www.saluslegal.com.
SAFETY INFORMATION
Use in accordance with the regulations. Indoor use only. Keep your
equipment completely dry. Disconnect your equipment before cleaning it
with a dry towel. The unit is to be used for the control of room temperature
inside the house.
INSTALLATION
This accessory must be fitted by a competent person, and installation must
comply with the guidance, standards and regulations applicable to the city,
country or state where the product is installed. Failure to comply with the
relevant standards could lead to prosecution.
EINLEITUNG
Der Thermostat BTRP230 von SALUS Controls ist ein stilvoller und
präziser, digitaler Unterputzthermostat für 55er Schalterprogramm mit
einer großen, leicht ablesbaren LCD-Anzeige. Jetzt können Sie für eine
komfortable Wohnatmosphäre die Temperatur zuhause auf einfache Weise
regulieren und anpassen.
PRODUKTKONFORMITÄT
SALUS Controls erklärt hiermit, dass das Produkt den grundlegenden
Anforderungen der folgenden EG-Richtlinien entspricht: 2014/30/
EG, 2014/35/EG und 2011/65/EG. Der vollständige Text der EU-
Konformitätserklärung ist unter folgender Internet-Adresse verfügbar:
www.saluslegal.com.
SICHERHEITSHINWEISE
Das Produkt muss in Übereinstimmung mit den Sicherheitsbestimmungen
verwendet werden. Die Einheit ist für die Steuerung der Raumtemperatur
im Inneren eines Gebäudes bestimmt. Arbeiten an den am Gerät dürfen
nur spannungsfrei erfolgen.
INSTALLATION
Dieses Zubehör muss von einer sachkundigen Person installiert werden,
und die Montage muss den Leitlinien, Standards und Vorschriften des
Ortes, Landes oder Staates entsprechen, wo das Produkt installiert wird.
Die Nichtbeachtung der einschlägigen Normen kann eine Strafverfolgung
nach sich ziehen.
INTRODUCTION
Le thermostat BTRP230 de Salus Controls est un thermostat numérique
élégant et précis pour Bezel 55. Vous pouvez maintenant simplement
régler la température de votre maison comme vous le souhaitez afin de
créer un environnement familial confortable.
CONFORMITÉ DU PRODUIT
Ce produit est conforme aux exigences essentielles des directives CE
suivantes : 2014/30/UE, 2014/35/UE et 2011/65/UE. Le texte intégral de la
Déclaration de conformité UE est disponible à l'adresse internet suivante :
www.saluslegal.
CONSIGNES DE SÉCURITÉ
Utilisation conforme aux règlements. Pour un usage en intérieur
uniquement. Maintenez votre appareil au sec. Débranchez votre appareil
avant de le nettoyer avec un chiffon sec. L'unité doit être utilisée pour
contrôler la température ambiante à l'intérieur de la maison.
INSTALLATION
Cet accessoire doit être installé par une personne compétente, et
l'installation doit être conforme aux directives, normes et réglementations
applicables à la ville, au pays ou à l'état où le produit est installé. Le non-
respect des normes pertinentes pourrait entraîner des poursuites.
INLEIDING
De BTRP230 thermostaat van Salus Controls is een stijlvolle en nauwkeurig
instelbare digitale kamerthermostaat voor Bezel 55 met inbouwmontage.
U kunt de temperatuur in uw huis voortaan naar wens regelen om een
aangename thuisomgeving te creëren.
PRODUCTCONFORMITEIT
Dit product voldoet aan de essentiële eisen en andere relevante bepalingen
van de volgende EG richtlijnen: 2014/30/EU, 2014/35/EU en 2011/65/EU.
U vindt de volledige tekst van de Europese conformiteitsverklaring op:
www.saluslegal.
VEILIGHEIDSINFORMATIE
Gebruik in overeenstemming met de voorschriften. Alleen gebruiken
in binnenomgevingen. Zorg dat het apparaat helemaal droog blijft.
Ontkoppel uw apparaat voordat u het schoonmaakt met een droge
handdoek. Deze thermostaat wordt gebruikt om de kamertemperatuur
binnenshuis te bedienen.
INSTALLATIE
Dit accessoire moet worden gemonteerd door een vakbekwame persoon.
Zorg dat de installatie voldoet aan de richtlijnen, normen en regels die
gelden voor de plaats of het land waarin het product wordt geïnstalleerd.
Het niet naleven van de relevante normen kan leiden tot gerechtelijke
vervolging.

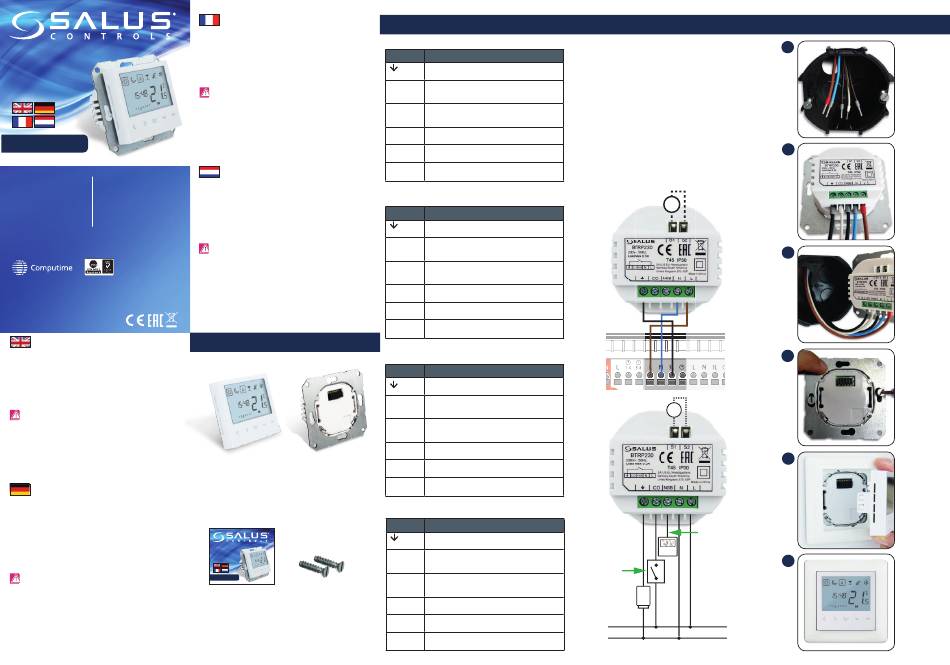

EN Box content DE Inhalt
FR Contenu de l' e mballage NL Inhoud van de doos
EN Front case EN Rear case
DE Vorderteil DE Unterputzteil
FR Boîtier avant FR Boîtier arrière
NL Voorpaneel NL Achterpaneel
BTRP230
Quick Guide
EN Quick guide EN 2x fixing screws
DE Schnellanleitung DE 2x Befesti
FR Guide rapide gungschrauben
NL Beknopte handleiding FR 2 x vis de fixation
NL 2 x bevestigingss
chroeven
EN Terminals DE Anschlussklemmen
FR Bornes NL Klemmen
EN
Terminal Function
Switching Live (output)
CO
Changeover; 0V for heating or 230V for
Cooling (input)
NSB 0V normal temp mode; 230V reduced
temp mode (output)
N
Neutral Input
L Live Input
S1/S2
Floor sensor (optional)
DE
Klemme Funktion
Schaltausgang (230V)
CO Changeover; 0V für heizen oder230V für
kühlen (Eingang)
NSB 0V Normaler Betrieb; 230V
Absenkbetrieb
N Null
L
Phase 230V
S1/S2 Boden/Fernfühler (optional)
FR
Borne Fonction
Mise sous tension (sortie)
CO
Commutation, 0 V pour chauffage ou
230 V pour refroidissement (entrée)
NSB Mode temp. normale 0 V ; mode temp.
réduite 230 V (sortie)
N
Entrée neutre
L Entrée sous tension
S1/S2
Capteur de plancher (en option)
NL
Klem Functie
Live schakelen (output)
CO Overschakeling, 0V om te verwarmen of
230V om te koelen (input)
NSB 0V normale temperatuurmodus; 230V
verminderde temperatuurmodus (output)
N Neutrale input
L Live input
S1/S2 Vloersensor (optioneel)
EN Wiring DE Verdrahtung
FR Câblage NL Bedrading
EN You can wire the thermostat directly to the
KL08NSB wiring centre or to an actuator
(purchased separatly).
DE
Sie können den Thermostaten direkt an die
Klemmleiste KL08NSB oder an einen Stellantrieb
(separat erhältlich) anschließen.
FR
Vous pouvez câbler le thermostat directement au
centre de câblage KL08NSB ou à un actionneur
(acheté séparément).
NL U kunt de thermostaat rechtstreeks verbinden
met het KL08NSB bedradingscentrum of met een
actuator (afzonderlijk aangekocht).
T
T
OUTPUT TO OUTPUT TO
MULTIPLE MULTIPLE
DEVICES DEVICES
E.G. HEAT E G HEAT
PUMP
ACTUATOR
L
N
230VAC 50Hz
EN Mounting DE Anschluss
FR Montage NL Montage
1
2
3
4
5
6
