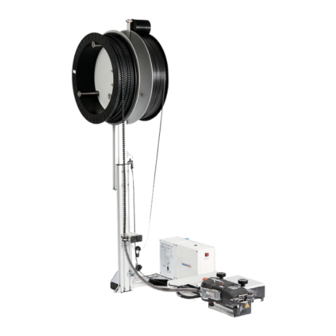

HellermannTyton Autotool System 3080 Assembly Instructions Manual
Hide thumbs
Also See for Autotool System 3080:
- Assembly instructions manual (34 pages) ,
- Operating instructions manual (28 pages) ,
- Assembly instructions manual (33 pages)
Related Manuals for HellermannTyton Autotool System 3080
Summary of Contents for HellermannTyton Autotool System 3080
- Page 1 A u t o t o o l S y s t e m 3 0 8 0 Bench mount kit horizontal 3080 A s s e m b l y I n s t r u c t i o n s M o n t a g e a n l e i t u n g...
- Page 2 Translation of the original instructions English Deutsch Originalanleitung...
-
Page 3: Table Of Contents
Assembly Instructions Translation of the original instructions Table of contents Notes for the user . . . . . . . . . . . . . . . . . . . 2 Installation . -
Page 4: Notes For The User
HellermannTyton GmbH (hereinafter referred to as HellermannTyton). 1 .9 .2 Other notational conventions... -
Page 5: Safety Warnings
Use other than that stated in the section entitled 2 .4 .4 Authorised specialist for repair and testing "Intended use" is misuse. The operating company Only service technicians from HellermannTyton or service responsible for use of the Bench mount kit technicians authorised by HellermannTyton are permitted horizontal 3080 bears sole responsibility for injury and to carry out repairs and safety checks. -
Page 6: Spare Parts And Accessories
• Use only original replacement parts. • After parts have been replaced, always make sure that everything is in full working order. • Use only accessories approved by HellermannTyton. Accessories can affect the way in which the ATS3080 or Bench mount kit horizontal 3080 works. -
Page 7: Bench Mount Kit Horizontal 3080
Transport, scope of supply and storage 3 .3 Bench mount kit horizontal 3080 4 Transport, scope of supply and storage 4 .1 Transporting the device Always use the supplied box to transport the Bench mount kit horizontal 3080. The components of the Bench mount kit horizontal 3080 are packaged for transport. -
Page 8: Storage
Installation 4 .4 Storage 5 Installation 4 .4 .1 ATS3080 and Power pack 3080 5 .1 Installing Bench mount kit horizontal 3080 f ATS3080 and Power pack 3080 in a cool, dry place. Tools needed f Avoid direct sunlight. • Open-ended spanner, w/f 10 mm f ATS3080 and store Power pack 3080 in dustproof •... -
Page 9: Horizontal 3080
Installation 5 .1 .2 ATS3080 insertion 5 .1 .3 Adjusting the point-to-point path The point-to-point path has to be adjusted to suit the jaw size of the ATS3080, à "Sequence of movements in normal operation" on page 12. f Remove the size 80 quadrant stop from the right side of the ATS3080 and break off tab f Re-insert the quadrant stop without the tab. -
Page 10: Inserting The Bmk Closure Chain Guide
Installation f Connect Power pack 3080 to the ATS3080 and to 5 .1 .6 Inserting the closure reel the power supply à "Interface overview, Power pack 3080" on page 15. f Connect compressed air connection to the compressed air supply system. f Make sure that all the wiring is free of kinks. f Check that compressed air connection is secure and leak-tight. -
Page 11: Inserting The Strap Reel
Installation ; The closure reel locks firmly into place. f Close cover of ATS3080 5 .1 .7 Inserting the strap reel f Feed strap round deflection rollers the deflection roller f Feed strap through the opening in guide rail f Push in sleeve of articulated shaft and tilt bearing ATS3080... -
Page 12: Positioning
Installation 5 .2 Positioning 5 .3 Check of finished bindings The HellermannTyton components cannot perform a check 5 .2 .1 Positioning the material for bundling of the finished bindings. An external monitoring system (e.g. f Make sure that the material for bundle is always in the camera monitoring) is required for such checks. -
Page 13: Point-To-Point Path
The Bench mount kit horizontal 3080 is in the start 7 .2 Spare parts position, all sensors are correctly actuated. Spare parts and accessories can be ordered directly from • S-position: not actuated your national HellermannTyton representative • S-trigger: actuated à website www.HellermannTyton.de. • S-pusher: not actuated •... -
Page 14: Changing The Strap Reel
Maintenance 7 .4 Changing the strap reel 7 .5 Changing the closure reel f Push in sleeve of articulated shaft and tilt bearing inward. f Remove the empty closure reel and dispose of it in accordance with local regulations. Empty reels are not taken back by the manufacturer. f Push brake block f Insert full closure reel onto reel mount... -
Page 15: Technical Data
Close cover of ATS3080 8 Technical data Unless otherwise indicated, all sizes are rounded off and stated in millimetres. HellermannTyton offers special CAD models for planning integration into automatic systems. 8 .1 Interface overview, Power pack 3080 ATS3080 Power Pack Power... -
Page 16: Bench Mount Kit Horizontal 3080
Technical data 8 .2 Bench mount kit horizontal 3080 Weight with ATS3080 and reels (full) approx. 22.0 kg Weight (empty) approx. 14.0 kg Assembly instructions Bench mount kit, horizontal, 3080 • 03-2017 • v02 • 102-01011... -
Page 17: Control Boxes
Technical data 8 .3 Control boxes Voltage supply 24 V , min. 500 mA Compressed air supply 5–7 bar, oil-free Compressed air con- with stroke, dia. 80 jaws approx. 0.4 m³/h at sumption rate 5 bar inlet pressure, 1500 cycles/h 8 .3 .1 Interface overview, control boxes X2 X3 X4 Control unit, customer-supplied Control unit, customer-supplied... -
Page 18: Connection Plan
Technical data 8 .4 Connection plan 1 Power supply, Power pack 3080 2 Compressed air connector 3 Control boxes 4 ATS3080 5 Connecting cable 6 Control unit, customer-supplied 7 Power pack 3080 Connector pinouts, X1 to X3, à "Interface overview, control boxes"... -
Page 19: Circuit Diagram
Technical data 8 .5 Circuit diagram Assembly instructions Bench mount kit, horizontal, 3080 • 03-2017 • v02 • 102-01011... -
Page 20: Declaration Of Conformity
Declaration of conformity 9 Declaration of conformity E C D e c l a r a t i o n o f C o n f o r m i t y Assembly instructions Bench mount kit, horizontal, 3080 • 03-2017 • v02 • 102-01011... - Page 21 Montageanleitung Originalanleitung Inhaltsverzeichnis Benutzerhinweise . . . . . . . . . . . . . . . . . . . 2 Montage .
-
Page 22: Benutzerhinweise
Hersteller. Kein Teil dieser Anleitung darf in irgendeiner VORSICHT Form ohne die schriftliche Genehmigung der Texte mit dem Signalwort „VORSICHT“ weisen auf gefährliche HellermannTyton GmbH (nachfolgend HellermannTyton Situationen hin, die bei Nichtbeachtung leichte Verletzungen genannt) reproduziert oder unter Verwendung verursachen können. -
Page 23: Sicherheitshinweise
Reparaturen und sicherheitstechnische Überprüfungen Darüber hinaus gelten die Sicherheitsbestimmungen des dürfen nur durch einen Servicetechniker von ATS3080 (siehe Betriebsanleitung des ATS3080). HellermannTyton oder einem von HellermannTyton Insbesondere folgende Nutzung ist nicht zulässig: autorisierten Servicetechniker durchgeführt werden. • Nutzung mit defekten Teilen 2 .5... -
Page 24: Sauberkeit Am Arbeitsplatz
1 Gehäuse • Ausschließlich Zubehör verwenden, das von 2 Netzkabel (Anschluss und Sicherung auf der Gehäuserückseite) HellermannTyton freigegeben ist. Der Einsatz von 3 Anschluss für Verbindung mit ATS3080 Zubehör kann die Arbeit mit dem ATS3080 oder der 4 LED-Signalleuchte Betriebsspannung Montagevorrichtung horizontal 3080 verändern. -
Page 25: Montagevorrichtung Horizontal 3080
Transport, Lieferumfang und Lagerung 3 .3 Montagevorrichtung horizontal 3080 4 Transport, Lieferumfang und Lagerung 4 .1 Transport Für den Transport der Montagevorrichtung horizontal 3080 den mitgelieferten Karton verwenden. Die Komponenten der Montagevorrichtung horizontal 3080 sind für den Transport verpackt. HINWEIS Unverpackte Komponenten können beim Transport beschädigt werden. -
Page 26: Lagerung
Montage 4 .4 Lagerung 5 Montage 4 .4 .1 ATS3080 und Netzgerät 3080 5 .1 Montagevorrichtung horizontal 3080 f ATS3080 und Netzgerät 3080 kühl und trocken lagern. montieren f Direkte Sonneneinstrahlung vermeiden. Benötigtes Werkzeug f ATS3080 und Netzgerät 3080 staubdicht verpackt • Maulschlüssel 10 mm lagern. -
Page 27: Ats3080 Einsetzen
Montage 5 .1 .2 ATS3080 einsetzen 5 .1 .3 Verfahrweg einstellen Abhängig von der Zangengröße des ATS3080 muss der Verfahrweg eingestellt werden, à „Bewegungsablauf im Normalbetrieb“ auf Seite 30. f Die Kulissenbegrenzung Größe 80 auf der rechten Seite des ATS3080 entfernen und die Zunge herausbrechen. -
Page 28: Verschlusskopfkettenführung Bmk
Montage f Das Netzgerät 3080 an das ATS3080 und an die 5 .1 .6 Verschlusskopfspule einsetzen Spannungsversorgung anschließen, à „Schnittstellenübersicht Netzgerät 3080“ auf Seite 33. f Den Druckluftanschluss an die Druckluftversorgung anschließen. f Auf knickfreie Verlegung der Verkabelung achten. f Auf sicheren Halt und Dichtigkeit des Druckluftanschlusses achten. -
Page 29: Verschlussbandspule Einsetzen
Montage f Die Verschlusskopfkette bis zum ersten Einrasten in das ATS3080 einführen. ; Die rote LED auf dem Display erlischt. ; Die Verschlusskopfkette rastet spürbar ein. f Den Deckel des ATS3080 schließen. 5 .1 .7 Verschlussbandspule einsetzen f Das Verschlussband um die Umlenkrollen und die Umlenkrolle führen. -
Page 30: Positionierung
5 .2 Positionierung 5 .3 Kontrolle gesetzter Abbindungen Die Komponenten von HellermannTyton können die Kontrolle 5 .2 .1 Bündelgut positionieren der gesetzten Verschlussbänder nicht durchführen. Für die f Das Bündelgut immer gleich positionieren. Kontrolle ist eine externe Überwachungsanlage (z. B. -
Page 31: Verfahrweg
7 .2 Ersatzteile 6 .1 Voraussetzung Ersatzteile und Zubehör können direkt über die jeweilige Die Montagevorrichtung horizontal 3080 befindet sich in HellermannTyton Landesvertretung bezogen werden, Startstellung, alle Sensoren sind richtig belegt. à Internetseite www.HellermannTyton.de. • S-Position: nicht belegt 7 .3 Allgemeine Wartungsmaßnahmen... -
Page 32: Verschlussbandspule Austauschen
Wartung 7 .4 Verschlussbandspule austauschen f Das Ende des Verschlussbands mit der Verzahnung nach oben in die Öffnung des ATS3080 einführen. f Die Verriegelung am ATS3080 schließen. ; Die rote LED auf dem Display erlischt. 7 .5 Verschlusskopfspule austauschen f Die Hülse der Knickachse einschieben und das Lager... -
Page 33: Technische Daten
ATS3080 schließen. 8 Technische Daten Falls nicht anders gekennzeichnet, werden alle Maße aufgerundet in Millimetern angegeben. Für die Planung bei der Integration in automatische Anlagen bietet HellermannTyton spezielle CAD-Modelle an. 8 .1 Schnittstellenübersicht Netzgerät 3080 ATS3080 Power Pack Power Signal... -
Page 34: Montagevorrichtung Horizontal 3080
Technische Daten 8 .2 Montagevorrichtung horizontal 3080 Gewicht mit ATS3080 und Spulen (voll) ca. 22,0 kg Gewicht (leer) ca. 14,0 kg Montageanleitung Montagevorrichtung horizontal 3080 • 03-2017 • v02 • 102-01011... -
Page 35: Steuerboxen
Technische Daten 8 .3 Steuerboxen Spannungsversorgung 24 V , min 500 mA Druckluftversorgung 5–7 bar, ölfrei Druckluftverbrauch mit Hub bei 80er-Zange ca. 0,4 m³/h bei 5 bar Eingangsdruck, 1.500 Zyklen / h 8 .3 .1 Schnittstellenübersicht Steuerboxen X2 X3 X4 Steuerung kundenseitig Steuerung kundenseitig Steuerung kundenseitig Reset-Taster... -
Page 36: Anschlussplan
Technische Daten 8 .4 Anschlussplan 1 Spannungsversorgung Netzgerät 3080 2 Druckluftanschluss 3 Steuerboxen 4 ATS3080 5 Verbindungskabel 6 Steuerung kundenseitig 7 Netzgerät 3080 Zur Steckerbelegung X1 bis X3, à „Schnittstellenübersicht Steuerboxen“ auf Seite 35 Montageanleitung Montagevorrichtung horizontal 3080 • 03-2017 • v02 • 102-01011... -
Page 37: Schaltplan
Technische Daten 8 .5 Schaltplan Montageanleitung Montagevorrichtung horizontal 3080 • 03-2017 • v02 • 102-01011... -
Page 38: Konformitätserklärung
Konformitätserklärung 9 Konformitätserklärung Montageanleitung Montagevorrichtung horizontal 3080 • 03-2017 • v02 • 102-01011... - Page 40 HellermannTyton operates globally in 37 countries Europe Asia-Pacific HellermannTyton B.V. – HellermannTyton Ltd – UK Belgium/Netherlands William Prance Road Vanadiumweg 11-C Plymouth International Medical HellermannTyton GmbH – Austria HellermannTyton – Australia 3812 PX Amersfoort and Technology Park Rennbahnweg 65 Tel.: +61 2 9525 2133 1220 Vienna Tel.: +31 33 460 06 90...
