Komet DIHART DAH 50 HS Operating Instruction

D
Bedienungsanleitung
Ausrichten:
• Messuhr mit µ-Anzeige an die Lünettenstelle stellen.
• Durch Drehung des Werkzeugs höchste Stellung mittels der Messuhr ermitteln.
• Verdrehen des Stellrings, bis eine beliebige Einstellschraube mit der Position des
Messtasters übereinstimmt 1.
• Entsprechende Einstellschrauben mit Innensechskant-Schlüssel im Uhrzeigersinn
verdrehen 2, bis halber Rundlauffehler korrigiert ist.
Dabei ca. 5 µ überspannen.
• Gegenüberliegende Einstellschraube anstellen und Werkzeug um den
überspannten Betrag zurückdrücken.
• Die beiden weiteren Einstellschrauben anstellen.
• Alle 4 Einstellschrauben nachrichten, bis Rundlauf < 2 µ ist.
Bitte beachten:
• DIHART DAH® 50 HS Ausgleichshalter immer in Maschinenspindel ausrichten.
• Stellring nicht demontieren.
• Einstellschrauben max ½ bis 1 Umdrehung herausdrehen.
• Halter niemals ohne eingespannten
Reibkopf und nur mit festgezogenen
Einstellschrauben in Betrieb nehmen.
GB
Operating Instruction

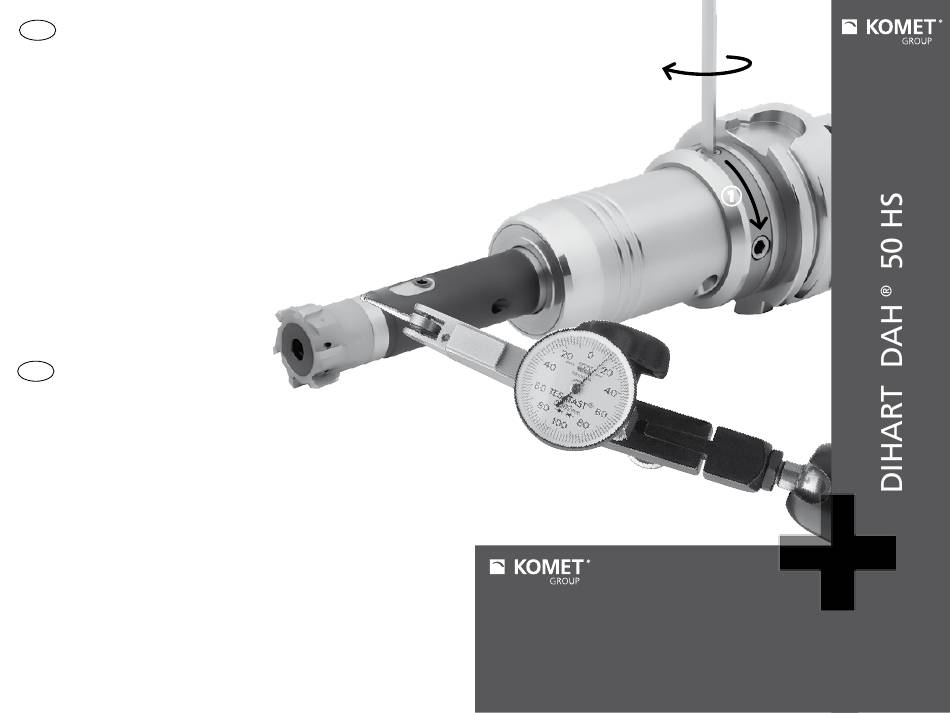

Adjusting:
• Set the µm dial by adjusting the bezel position.
• Determine the highest setting on the dial by turning the tool.
• Turn the adjusting ring until any one of the adjusting screws corresponds with
the position of the measuring sensor 1.
• Turn the adjustment screw clockwise 2 using an Allen key, correcting the
concentricity.
Over tension by approx. 5 µm.
• Engage the opposite adjustment screws and drive back the tool by the specified
overtension value.
• Engage the two other adjustment screws.
• Align all 4 adjustment screws until concentricity is < 2 µm.
Please note:
• Always align the DIHART DAH® 50 HS compensating holder in the machine
spindle.
• Do not remove the adjusting ring.
• Only unscrew the adjustment screws by a max of ½ to 1 rotation.
• Never use the holder without the reamer head clamped and then only when
the adjustment screws are tightened.
