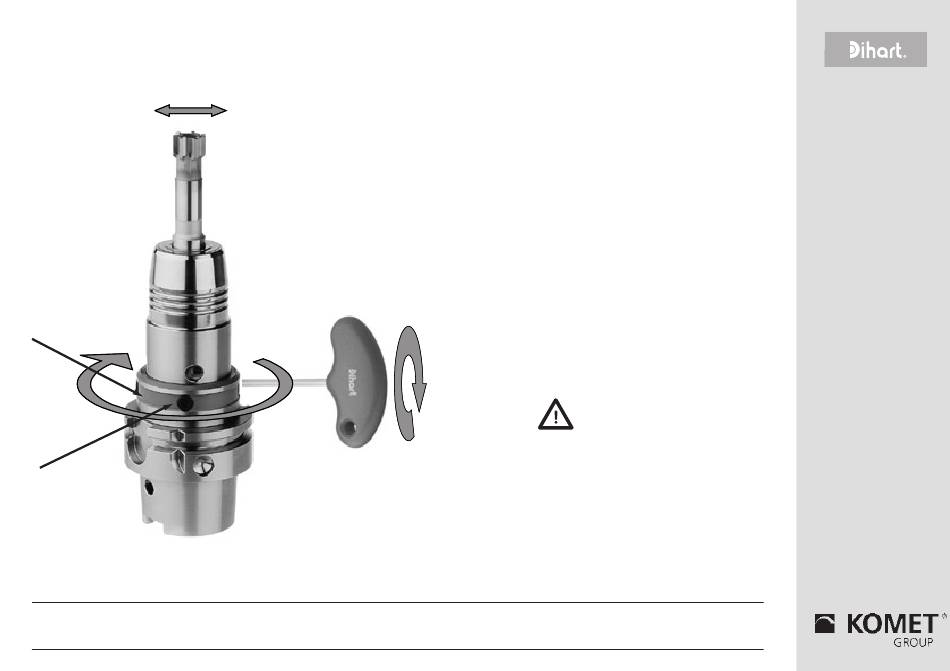

Bedienungsanleitung DAH 50HS
Stellring
4 Stellschrauben
Industriestrasse 2
Dihart AG
CH-4657 Dulliken
Precision Tools
Ausrichten:
• Messuhr mit µm-Anzeige an die Lünetten-
• Durch Drehung höchste Stellung an Messuhr
• Verdrehen des Stellrings, bis eine beliebige
• Mit Sechskantschlüssel im Uhrzeigersinn
• Gegenüberliegende Stellschraube anziehen
• Die weiteren beiden Stellschrauben anstellen.
• Alle 4 Stellschrauben nachrichten, bis Rundlauf
Wichtig:
• DAH – Hydrodehnspannfutter immer im
• Stellring nicht demontieren!
• Stellschrauben max.
• Halter nie ohne eingespanntes Werkzeug
Telefon +41 62-285 42 00
www.dihart.ch
Fax
+41 62-285 42 99
info@dihart.ch
stelle ohne Werkzeugschneide stellen.
ermitteln.
Stellschraube mit der Position des Messtasters
übereinstimmt.
verdrehen, bis halber Rundlauffehler korrigiert
ist. Zirka 5µm überspannen.
und um den überspannten Betrag zurückstellen.
< 2µm ist.
Maschinenspindel ausrichten!
1
⁄
bis 1 Umdrehung
2
herausdrehen!
und nur mit festgezogenen Stellschrauben
in Betrieb setzen!
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Komet Dihart DAH 50HS
Summary of Contents for Komet Dihart DAH 50HS
- Page 1 Bedienungsanleitung DAH 50HS Ausrichten: • Messuhr mit µm-Anzeige an die Lünetten- stelle ohne Werkzeugschneide stellen. • Durch Drehung höchste Stellung an Messuhr ermitteln. • Verdrehen des Stellrings, bis eine beliebige Stellschraube mit der Position des Messtasters übereinstimmt. • Mit Sechskantschlüssel im Uhrzeigersinn verdrehen, bis halber Rundlauffehler korrigiert ist.
- Page 2 Operating manual for DAH 50HS Adjustment: • Position the dial indicator (with µm dial) against the gauge line or the cutting blades. • Rotate the tool until highest deflection appears on dial indicator. • Rotate the set collar until any adjusting screw is aligned with the dial position.
