KDK 25TGQ7 Installation And Operating Instruction Manual

Connect the wires to the house's supply
3
3
To supply
according to connection diagram shown.
Ke bekalan
Sambungkan wayar kepada bekalan rumah
kuasa
seperti gambar rajah sambungan yang ditunjuk.
Supply Cord Power Supply
(Sumber Kuasa)
'Supply Cord'
Wiring box cover
Penutup wayar
Blue (Neutral)
Biru (Neutral)
Blue (Neutral)
Biru (Neutral)
From motor
Dari motor
Only direct connection to wall switch is allowed. Please refer to figure shown.
Hanya pemasangan terus ke suis dinding dibenarkan. Rujuk pada rajah yang ditunjuk.
Double pole single throw switch (Breaker switch)
Suis lontaran tunggal dwikutub (Suis pemutus)
Earth
Bumi
Ventilating fan
Wall switch (On / Off)
Kipas Pengudaraan
Suis dinding (Buka / Tutup)
This product is not provided with plug or with other means for disconnection from the
supply. When connect or change the power cord or lead wire, it must be replaced by the
qualified persons in order to avoid a hazard. Please use 227IEC53(RVV) or thickness of tube is
1mm or above. (Other requirements such as diameter of lead wire, please done according to
the regulation of the country).
Produk ini tidak dilengkapi dengan palam atau apa-apa yang boleh memutuskan sambungan
dengan bekalan kuasa. Untuk mengelakkan sebarang kecederaan, pemasangan wayar dan
palam mesti dilakukan oleh juruteknik bertauliah. Gunakan 227IEC53(RVV) atau tiub yang
berketebalan lebih dari 1mm. (Keperluan lain seperti diameter wayar, hendaklah memenuhi
peraturan negara-negara berkenaan).
WARNING
AMARAN
Use proper connector by qualified person.
Gunakan penyambungan yang betul oleh juruelektrik yang bertauliah.
Installation error can cause fire, electrical shock, set to fall and injuries.
Kesilapan pemasangan boleh menyebabkan kebakaran, kejutan elektrik, kipas terjatuh dan kecederaan.
Spring locking place Attach the louver to the frame/body by fixing the
4
4
Tempat kekunci spring
spring into the spring locking place.
Pasangkan 'louver' pada badan kipas dengan
Frame/Body
memasang spring pada tempat kekunci spring.
Badan kipas
Louver
Louver
5
25TGQ7 KDK 1

MAINTENANCE GUIDE

PANDUAN PENYELENGGARAAN
Check the fan condition once each year. If problem occurred, stop using the fan.
1
1
Then refer to service, sales or maintenance shop.
Periksa keadaan kipas sekali setahun. Sekiranya timbul masalah, berhenti
Green/Yellow (Earth)
menggunakan kipas. Kemudian rujuk kepada kedai servis, jualan atau
Hijau/Kuning (Bumi)
penyelenggaraan.
Brown (Live)
Coklat (Hidup)
Keep the fan clean. Wipe away dirt with a clean soft cloth, ordinary soap and water.
2
2
Wipe it again to dry it. Do not use solvents (Gasoline or petroleum).
Kekalkan kebersihan kipas dengan mengelap kotoran dengan menggunakan kain
Green/Yellow (Earth)
Hijau/Kuning (Bumi)
yang bersih dan lembut, sabun biasa dan air. Lapkan sekali lagi untuk
mengeringkannya. Jangan gunakan bahan pelarut (Gasolin atau petrol).
Brown (Live)
Coklat (Hidup)
When referring to service, sales or maintenance shop, present this instruction for
3
3
correct maintenance operations.
Apabila merujuk kepada kedai servis, jualan atau penyelenggaraan, tunjukkan arahan
ini kepada mereka agar penyelenggaraan yang betul dapat dijalankan.

SPECIFICATION

SPESIFIKASI
240V~/50HZ
Power Supply
Bekalan kuasa
Model Air Direction Rated Voltage Power Consumption
Arah Angin Radar Voltan
(V~)
25TGQ Exhaust 240
7

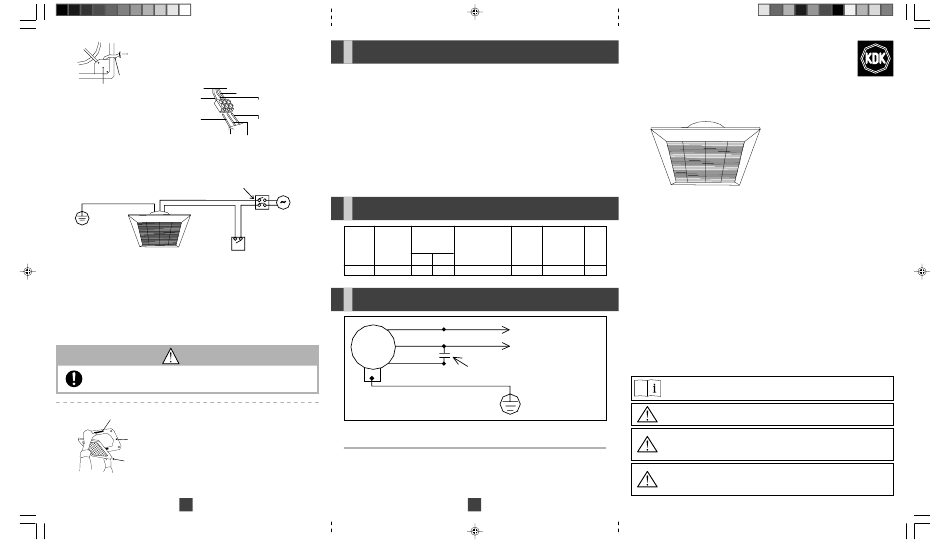

CONNECTION DIAGRAM

GAMBAR RAJAH PENYAMBUNGAN
Black / Hitam
Red / Merah
Motor
Motor
White / Putih
Green / Yellow
Hijau / Kuning
MFD for
46050 Petaling Jaya, Selangor Darul Ehsan.
25AQ78001ZM
Speed Air Volume Weight
Bekalan Kuasa Kelajuan Isipadu Angin Berat
(Hz) (W) (r/min) (m 3 /min) (kg)
50 29 1065 12.1 2.0
Brown / Coklat
Source / Sumber
(Live / Hidup )
(240V~/50Hz)
Blue / Biru
(Neutral / Neutral )
Condenser / Kapasitor
Earth / Bumi
KDK FANS(M) SDN. BHD. (568849X)
15, Jalan Tandang (3rd Floor),
Made in Malaysia
Printed in Malaysia
6
9/3/07, 1:12 PM
Installation And Operating Instructions
Panduan Pemasangan Dan Penggunaan

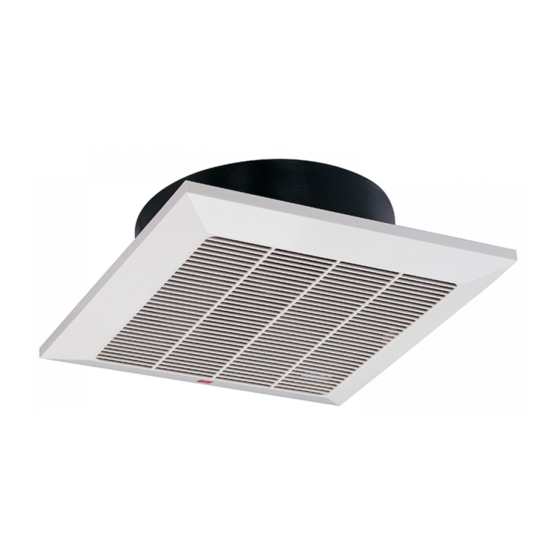

VENTILATING FAN
(CEILING TYPE)
KIPAS PENGUDARAAN
(JENIS SILING)
Model No. / Nombor Model
25TGQ
Before operating this set, please read these instructions completely.
Sebelum mengendalikan set ini, sila baca arahan ini sepenuhnya.
Use only with rated voltage.
Guna hanya dengan voltan yang ditetapkan.
If the supply cord is damaged, it must be replaced by the manufacturer, its service
agent or similarly qualified persons in order to avoid a hazard.
Sekiranya 'supply cord' rosak, ia mesti digantikan oleh pengilang atau ejen servis
atau seseorang yang berkelayakan untuk mengelakkan bahaya.
Cut off power supply and wait until blade has stopped, before cleaning or
maintenance.
Putuskan bekalan kuasa dan tunggu sehingga bilah kipas berhenti sebelum
membersihkan atau menyelenggarakannya.
