Operating and
Installation Instructions

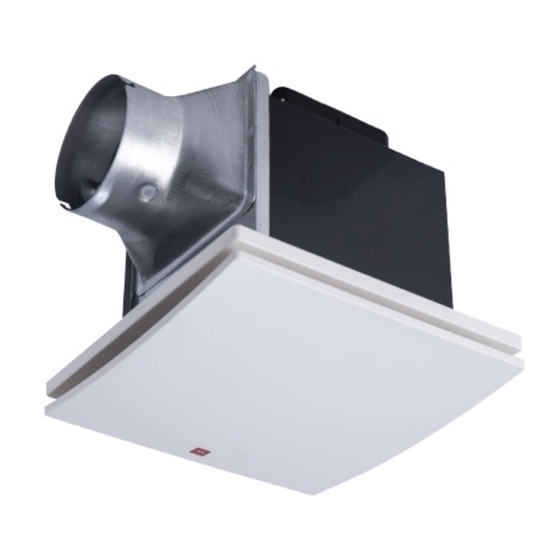

Ventilating Fan
Model No. / No. Model / 型号
17CQM
24CQM
Net Weight / Berat Bersih / 净重 (17CQM) : 1.9 kg
Net Weight / Berat Bersih / 净重 (24CQM) : 2.9 kg
Operating and
Installation Instructions
Ventilating Fan
Thank you for purchasing this KDK product.
Before operating this product, please read the instructions
carefully, and save this manual for future use.
Contents
Safety precautions
Maintenance
Name of parts
How to install
Specifi cations
Panduan Penggunaan dan
Pemasangan
Kipas Pengudaraan
Terima Kasih kerana membeli produk KDK.
Sebelum mengoperasikan produk ini, sila baca arahan dengan
teliti dan simpan manual ini untuk kegunaan pada masa akan
datang.
Kandungan
Pencegahan keselamatan
Penyelenggaraan
Nama bahagian
Cara pemasangan
Spesifi kasi
KDK
操作此产品前，请仔细阅读说明书，并保存本手册以作日
后参考。
目录
安全注意事项
维修
零件名称
如何安装
规格
2 - 3
7
8
9 - Back cover
Back cover
4 - 5
7
8
9 - Muka belakang
Muka belakang
6
7
8
9 - 封底
封底
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for KDK 17CQM
Summary of Contents for KDK 17CQM
- Page 1 Terima Kasih kerana membeli produk KDK. Sebelum mengoperasikan produk ini, sila baca arahan dengan teliti dan simpan manual ini untuk kegunaan pada masa akan datang. Kandungan Net Weight / Berat Bersih / 净重 (17CQM) : 1.9 kg Pencegahan keselamatan 4 - 5 Penyelenggaraan Nama bahagian...
- Page 2 Safety precautions Always follow these instructions To avoid the possibility of causing injury to users or damage to properties, please follow all the explanations written below. This symbol This symbol Do not disassemble Ventilating Fan denotes an denotes an unless stated by this manual. action that is action that is Must use only supplied parts.
- Page 3 Safety precautions Always follow these instructions This product must be install on to the ceiling which is enough strong, if the ceiling is not enough strong it must be reinforced for it to be strong enough. This fan should be installed so that the metal parts of the product and mounting screw do not contact any metallic members in the ceiling, such as metal...
- Page 4 Pencegahan keselamatan Sentiasa mengikuti arahan berikut Untuk mengelakkan kemungkinan berlakunya kecederaan kepada pengguna atau kerosakan harta benda, sila patuhi semua penerangan yang dinyatakan di bawah. Simbol ini Simbol ini Apabila produk ini tidak lagi digunakan, menunjukkan menunjukkan ia tidak boleh dibiarkan begitu sahaja, perbuatan yang perbuatan yang tanggalkan ia untuk mengelakkan...
- Page 5 Pencegahan keselamatan Sentiasa mengikuti arahan berikut Pastikan anda menyediakan pembukaan Jangan pasang produk ini di tempat yang sesuai untuk salur masuk udara. yang dipenuhi asap berminyak. Jangan pasang produk ini di tempat Pasang produk ini dengan betul. yang berwap. Pastikan sekurang-kurangnya 45 cm Jangan membentuk salur seperti yang lubang pemeriksaan segi empat ditunjukkan di bawah.
- Page 6 为避免导致用户受伤或财物损坏的可能性，请遵守以下所述的所有指示。 此符号表示有关行 此符号表示有关行 为是 的。 为是 的。 45 cm 错误操作产品造成的结果，若不避免可能导致用 户死亡或严重受伤。 若换气扇掉落会导致受伤。 3 mm 2.5 m 安装错误可能导致火灾、触电、受伤或换气 扇掉落。 若换气扇突然运转，可能致受伤或触电。 请向您的经销商咨询有关修理或维修的详情。 可能会导致锈蚀，变色，损坏或受损。 电火花可能导致起火或爆炸。 过热可导致触电或火灾。 务必只使用附带的零件。 可能导致火灾、触电、受伤或换气扇掉落。 可能导致受伤、损坏或换气扇掉落。 可能导致火灾或电源短路而触电。 错误操作产品造成的结果，若不避免可能导致用 户受伤或财物损失。 60 °C...
- Page 7 Maintenance Penyelenggaraan Make sure that the power Pastikan bekalan kuasa 确保电源已关闭，然后按下弹 supply is turned off , then telah diputuskan, kemudian 簧 并拉出方向 以拆下百 remove Louver by pressing tanggalkan Ram dengan 叶窗 。 ■ ■ the spring and pull out in memampatkan spring direction tarik keluar ke arah...
- Page 8 Duct Size / Model / (Square / (Square / Saiz Salur / 型号 Persegi / Persegi / 管道尺寸 正万形) 正万形) 17CQM Ø100 24CQM Ø100 ■ ■ ■ ■ Attention: Perhatian: • Do not place Ventilating Fan • Jangan letak Kipas Pengudaraan •...
- Page 9 Unit / Unit / 单位: mm Lubang pemasangan ini tidak boleh digunakan di pasaran Malaysia / Model / 这些安装孔不适用于马来西亚市场 Model / 型号 17CQM 24CQM 1-B Fan Body Installation (install 1-B Pemasangan Badan Kipas the adaptor assembly fi rst) (pasang penyambung penyesuai terlebih dahulu)
- Page 10 Malaysia market / Model / Lubang pemasangan ini tidak boleh Model / (Square / Persegi / digunakan di pasaran Malaysia / 型号 正万形) 这些安装孔不适用于马来西亚市场 17CQM 24CQM 17CQM 24CQM Correct Position / Correct Position / Posisi Betul / Posisi Betul / 正确位置...
- Page 11 • Aksesori pilihan dan salur duct are not provided by tidak disertakan oleh manufacturer. pengilang. • Pipe hood (model number: • Hud paip (nombor model: MGX100K) can be purchased MGX100K) boleh dibeli di at KDK authorised dealer kedai wakil penjual KDK. shop.
- Page 12 IP code:IPX2 Type of Insulation: Functional Insulation Penebat kelas E Kod IP:IPX2 Jenis Penebat: Penebat Berfungsi :IPX2 Manufactured for:- KDK FANS (M) SDN. BHD. (200201001186) 15, Jalan Tandang (3 Floor), 17CQM4200AM 46050 Petaling Jaya, Selangor Darul Ehsan. Printed in Malaysia...
