Elektrischer Anschluss
KFI-5-1...ETW
A1
A1

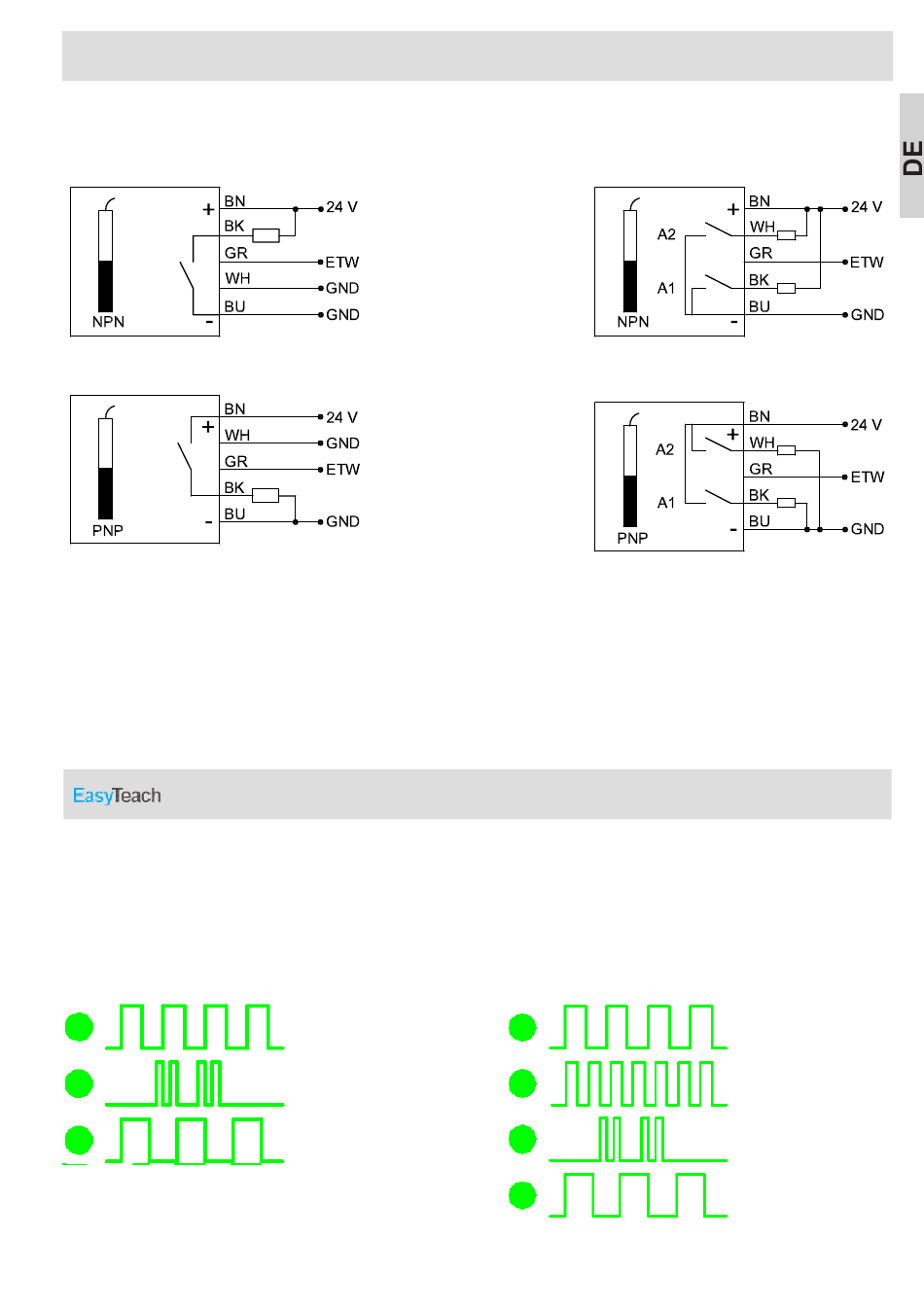

Elektrischer Anschluss:
• Anlage spannungsfrei schalten.
• Sonde nach Anschlussbild anschließen.
• Spannungsversorgung einschalten.
• Beim Einschalten erkennt die Sonde automatisch und für jeden der Schaltausgänge unabhängig, ob der
jeweilige Schaltausgang gegen „-" (= PNP) oder „+" (= NPN) angeschlossen ist. Lastwiderstände ≤ 20
kOhm der Schaltausgänge (A1, A2).
Chart
KFI-5-1...ETW
LED grün / Einstellfunktion
Einstellung S1
Werkseinstellung
Test
KFI-5-2...ETW
KFI-5-2...ETW
LED grün / Einstellfunktion
Einstellung S1
Einstellung S2
Werkseinstellung
Test
