Einstellung KFI-5-1...ETW (1 Schaltpunkt)
Sonde ist ordnungsgemäß montiert und elektrisch angeschlossen. Die Versorgungsspannung ist einge-
schaltet.
Mit dem grauen ETW-Kabel wird der Moduswechsel aktiviert.
Behälter mit dem zu messenden Füllgut auf das gewünschte Niveau befüllen.

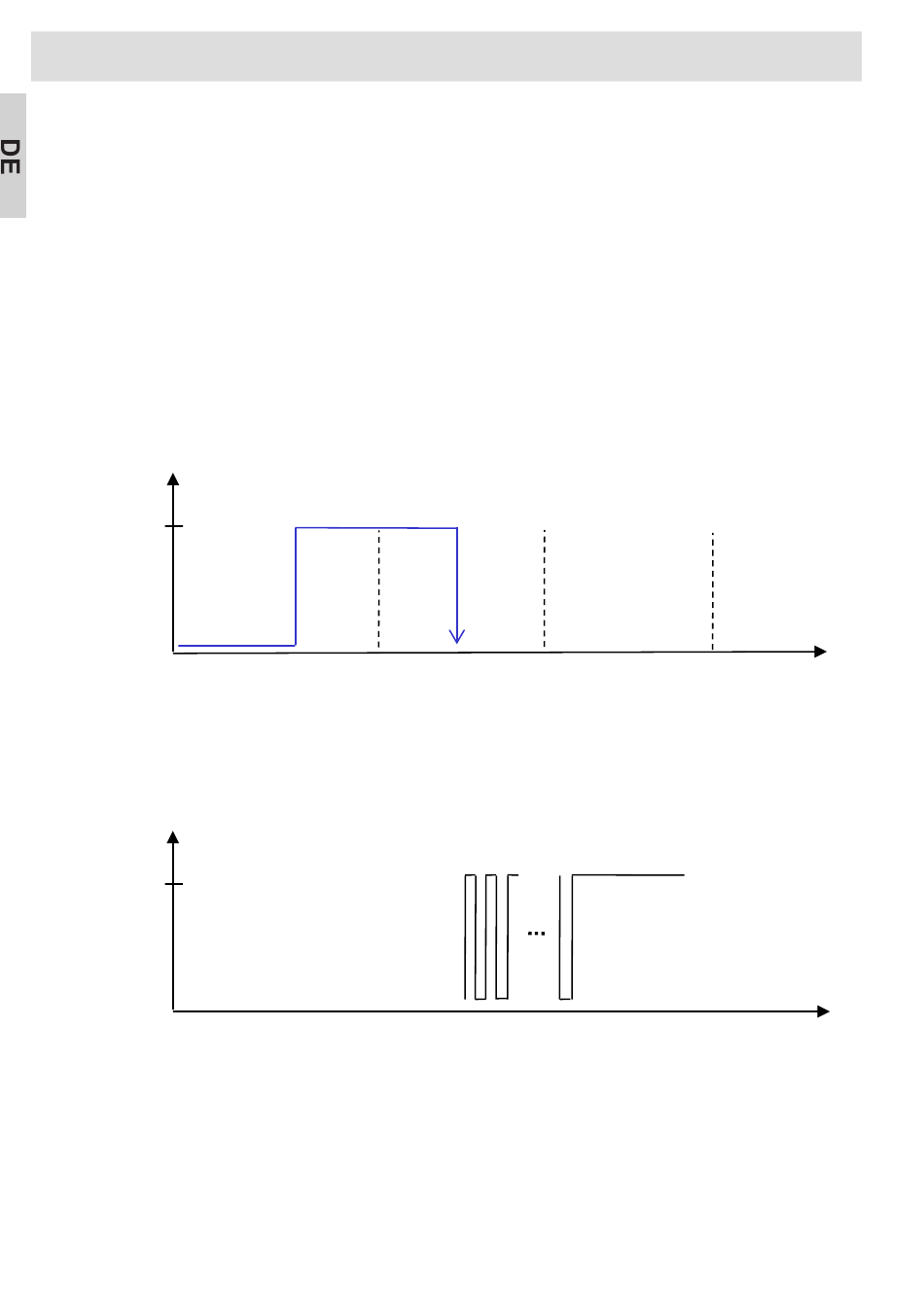

Graue Litze (ETW) mit Versorgungsspannung verbinden und innerhalb von 3 bis 8 Sekunden die Teach-
Verbindung lösen. Die LED blinkt während der Initialisierungsphase (15 Hz). Der Ausgang pulst
entsprechend.
Ausgang A1 wechselt zu HIGH, Füllstand erkannt. Einstellung S1 erfolgreich abgeschlossen.
ETW
H
L
A1 + LED
ON
OFF
Nach einem Einstellungsfehler (ERROR) nimmt der Sensor den zuletzt gespeicherten Status wieder ein.
Der Einstellvorgang kann wiederholt werden.
10
S1
T
3s
0
LED blinkt 15 Hz
T
3s
0
13s
8s
8s
13s
t
t
