Testbetrieb KFI-5-1...ETW (1 Schaltpunkt)
Die Füllstandssonde kann jederzeit in den Testbetrieb umgeschaltet werden. Damit kann die Installation der
Sonde einfach überprüft werden.
Aktivierung Testbetrieb:
Graue Litze (ETW) mit Versorgungsspannung (+) verbinden und > 13 Sekunden halten. Im Testbetrieb blinkt
die LED mit 0,4 Hz und der Ausgang pulsiert dem entsprechend.
Durch Lösen des ETW-Kabels wird der Testmodus beendet und der Sensor nimmt den zuletzt gespeicher-
ten Status wieder ein.
ETW
H
L
LED
ON
OFF
A1
ON
OFF
12
T
3s
0
T 3s
0
T 3s
0

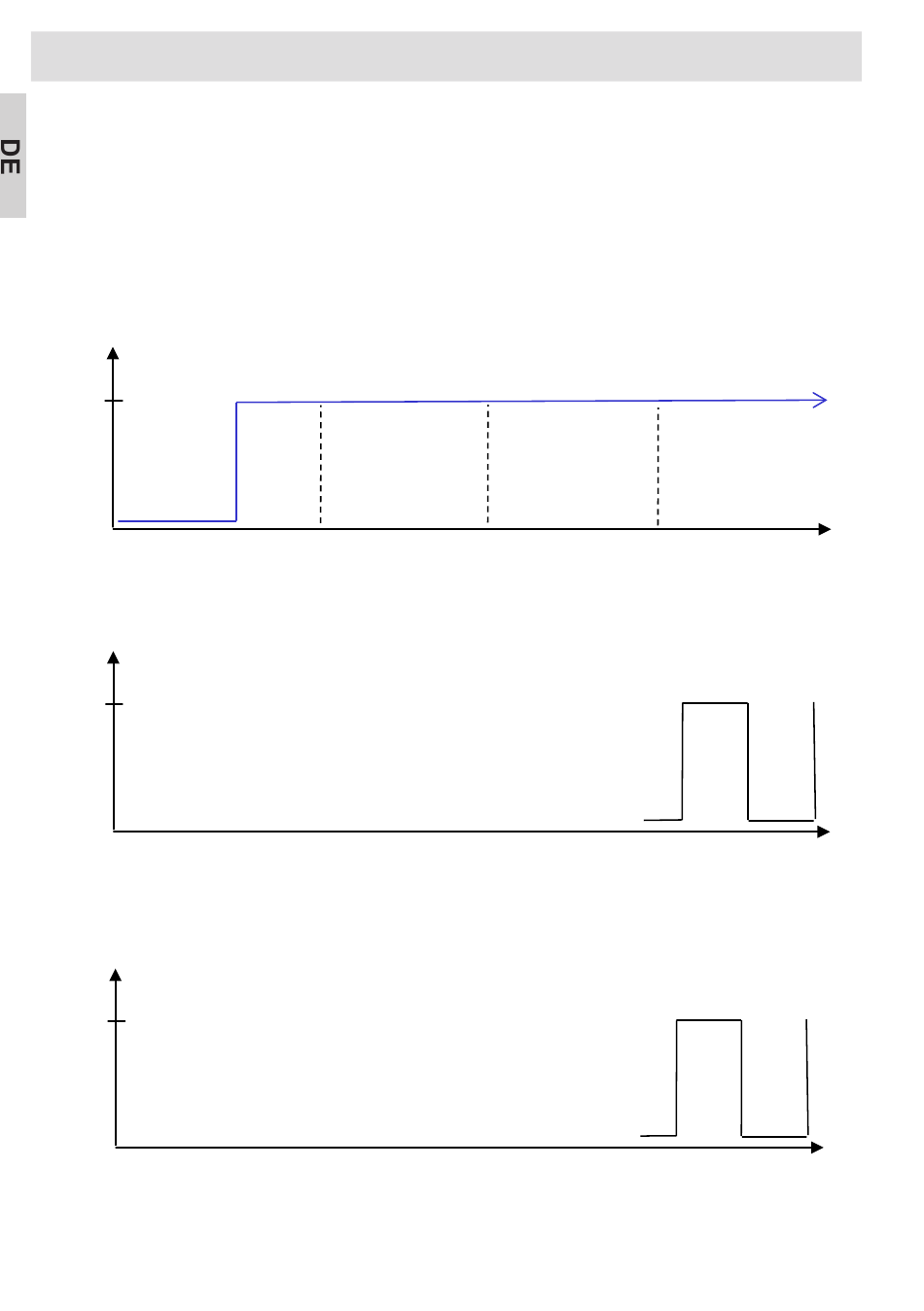

Test Funktion
13s
8s
(LED blinkt, f = 0,4 Hz)
13s
8s
13s
8s
t
t
f = 0,4 Hz
t
