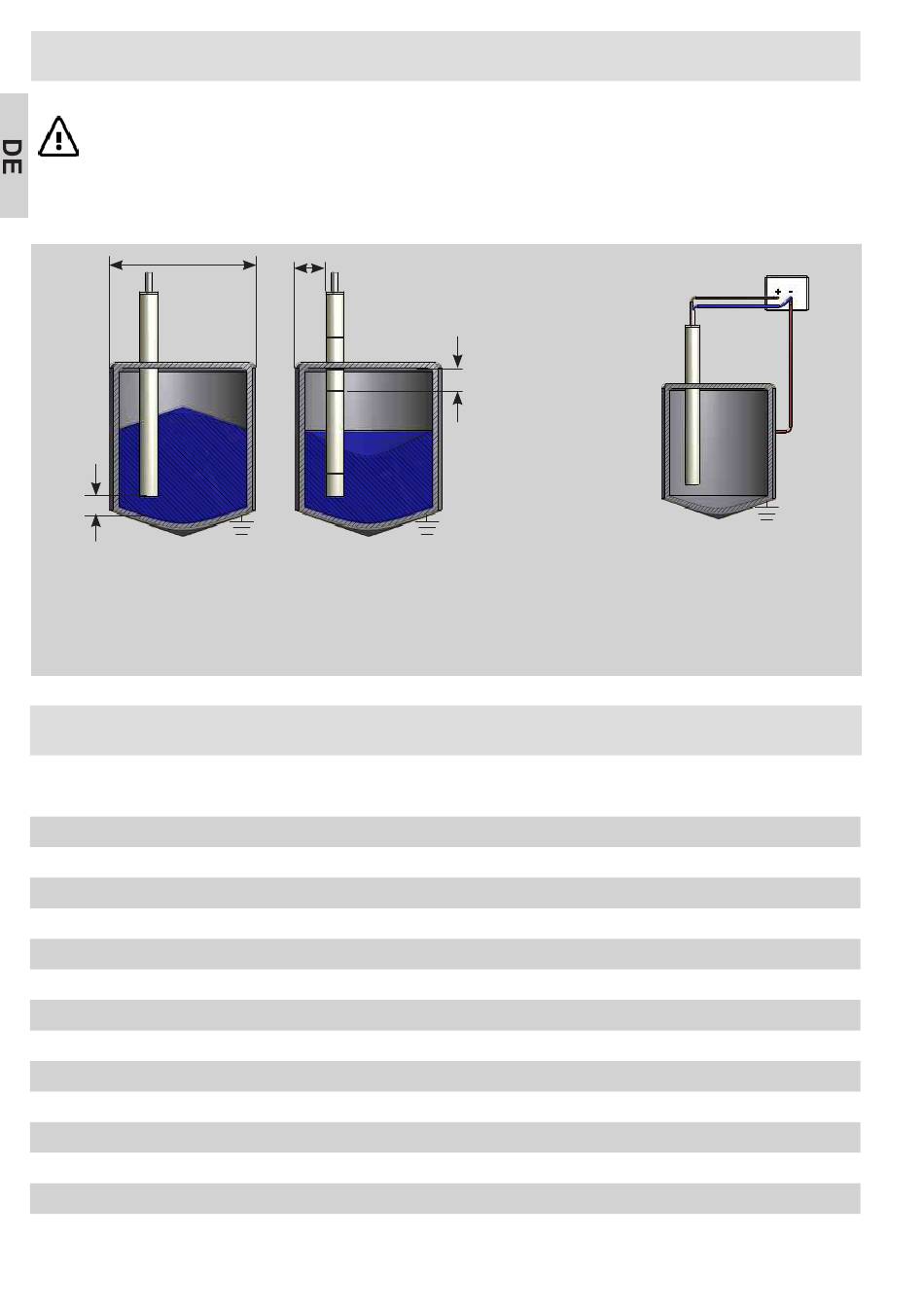

Montage - Sonde mit Temperaturpuffer
Zwischen der blauen (GND) Litze des Kabels und dem geerdetem Behälter (bzw. Gegenelektrode)
muss eine direkte galvanische Verbindung bestehen! Bei nichtmetallischen Behältern wird die Ge-
genelektrode über eine direkte Kabelverbindung zur blauen Litze des Kabels realisiert.
Die Sonde kann auch kopfstehend, also von unten nach oben montiert werden.
D
≥15 mm
Messbereich (M) inaktiver Bereich 1 (IB1) inaktiver Bereich 2 (IB2) inaktiver
Bereich 3 (IB3), Temperaturpuffer (TP)
Messstrecke nicht im Bereich von Querschnittsänderungen des Behälters
montieren, wie z. B. im Konusbereich.
Sondenmontage mittig oder aussermittig möglich. Um unabhängig vom Schüttkegel zu messen, ist der Einbau bei ¼ Durch-
messer zu empfehlen. Mindestabstand vom Ende der Messstrecke bis zum leitfähigen Behälterdeckel 50 mm.
Technische Daten
Elektrische Ausführung
Ausgangsfunktion für KFI-5-1...TP...ETW
Ausgangsfunktion für KFI-5-2...TP...ETW
Betriebsspannung (U
B
Zul. Restwelligkeit max.
Ausgangsstrom (I )
e
Leistungsaufnahme max. (Ausgänge unbelastet)
Zul. Umgebungstemperatur
Zul. Umgebungstemperatur (für aktive Zone)
LED-Anzeige
Schutzbeschaltung
Schutzart IEC 60529
Norm
Anschlusskabel
* Soweit zutreffend.
** Weitere technische Daten: Siehe Datenblatt
6
¼D
IB3
TP
IB2
M
IB1
)
1/3D,
min. 50 mm
5-Leiter DC
1 Schaltausgang, Schließer
2 Schaltausgänge, Schließer
15...30 V DC
5 %
100 mA
0,9 W
-25...+70 °C
-25 bis zu +200 °C**
Grün
Eingebaut
IP 67
EN 60947-5-2*
2 m, PVC, 5 x 0,34 mm²
KFI-5-1(2)-ETW
BE
Behältererde BE direkt mit blau-
er Litze vom Kabel verbinden.
