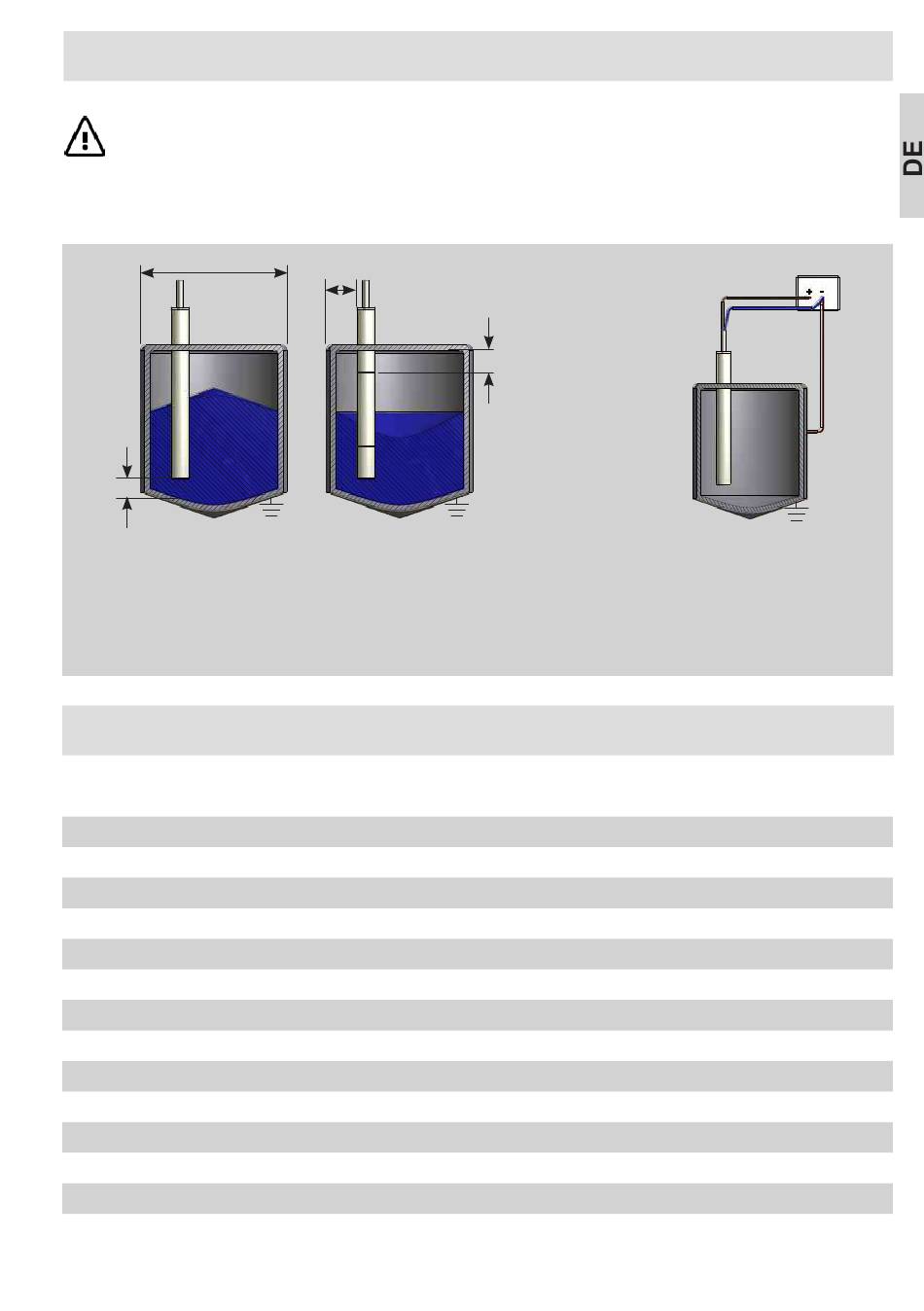

Montage
Zwischen der blauen (GND) Litze des Kabels und dem geerdetem Behälter (bzw. Gegenelektrode)
muss eine direkte galvanische Verbindung bestehen! Bei nichtmetallischen Behältern wird die Ge-
genelektrode über eine direkte Kabelverbindung zur blauen Litze des Kabels realisiert.
Die Sonde kann auch kopfstehend, also von unten nach oben montiert werden.
D
≥15 mm
Messbereich (M) inaktiver Bereich 1 (IB1) inaktiver Bereich 2 (IB2) inaktiver
Bereich 3 (IB3)
Messbereich nicht im Bereich von Querschnittsänderungen des Behälters
montieren, wie z. B. im Konusbereich.
Sondenmontage mittig oder aussermittig möglich. Um unabhängig vom Schüttkegel zu messen, ist der Einbau bei ¼ Durch-
messer zu empfehlen. Mindestabstand vom Ende der Messstrecke bis zum leitfähigen Behälterdeckel 50 mm.
Technische Daten
Elektrische Ausführung
Ausgangsfunktion für KFI-5-1...ETW
Ausgangsfunktion für KFI-5-2...ETW
Betriebsspannung (U
B
Zul. Restwelligkeit max.
Ausgangsstrom (I )
e
Leistungsaufnahme max. (Ausgänge unbelastet)
Zul. Umgebungstemperatur
LED-Anzeige
Schutzbeschaltung
Schutzart IEC 60529
Norm
Anschlusskabel
* Soweit zutreffend.
Weitere technische Daten: Siehe Datenblatt
¼D
IB3
IB2
M
IB1
)
1/3D,
min. 50 mm
5-Leiter DC
1 Schaltausgang, Schließer
2 Schaltausgänge, Schließer
15...30 V DC
5 %
100 mA
0,9 W
-25...+70 °C
Grün
Eingebaut
IP 67
EN 60947-5-2*
2 m, PVC, 5 x 0,34 mm²
KFI-5-1(2)-ETW
BE
Behältererde BE direkt mit blau-
er Litze vom Kabel verbinden.
