Rechner Sensors KFI-5-1 Series Operating Instructions Manual

Capacitive level measuring systems limit value measurement
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 17

Quick Links

Download this manual

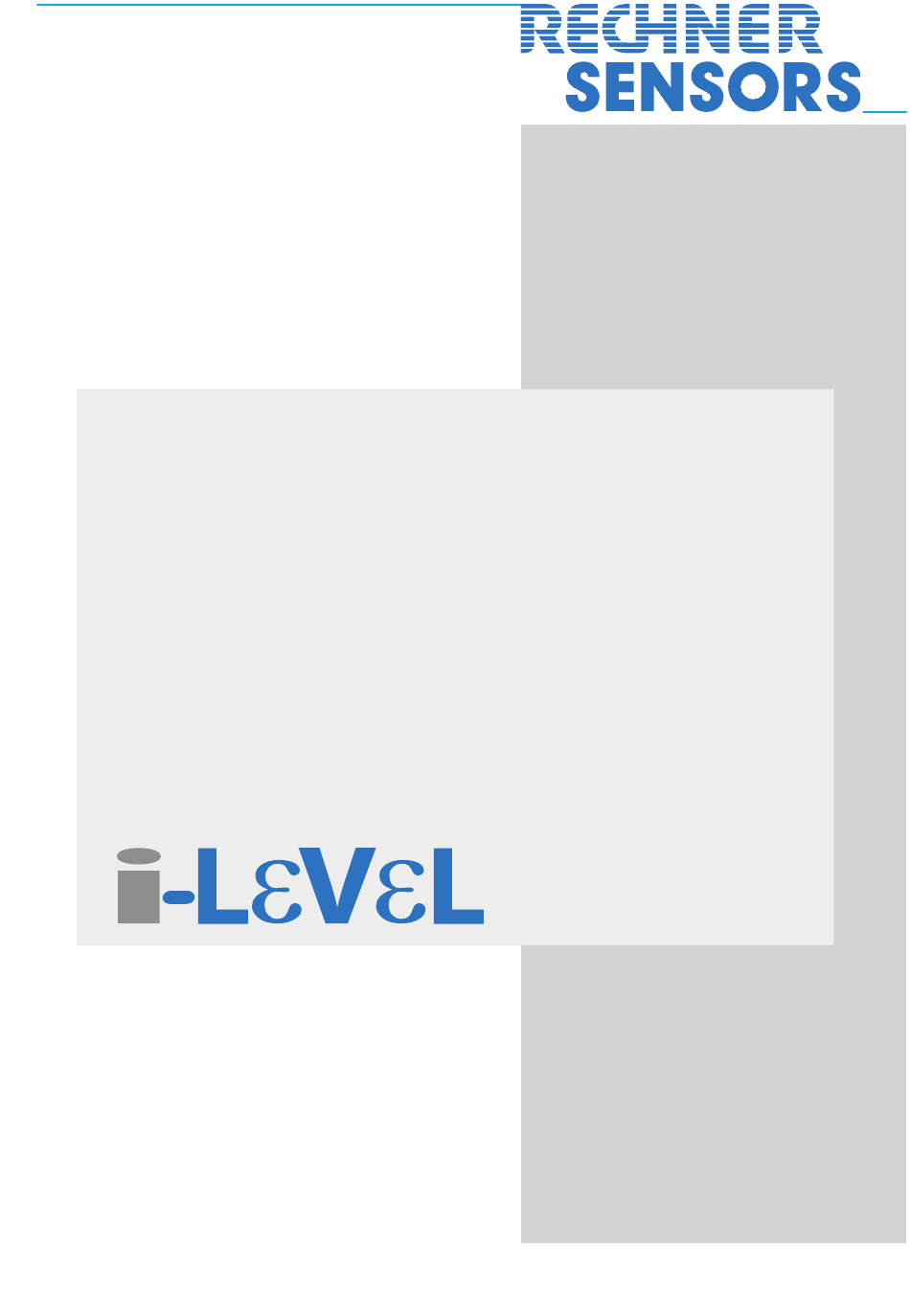

Bedienungsanleitung: kapazitive Füllstandsmesssysteme
Grenzwert Füllstandsmessung KFI-5-1(2)...ETW
Operating Instructions: Capacitive Level Measuring Systems
Limit Value Measurement KFI-5-1(2)...ETW
Instrucciones de servicio: Sistema capacitivo para la medición
del nivel de relleno
Medición de valor límite de llenado KFI-5-1(2)...ETW
Manuel d'utilisation: Systèmes capacitifs de contrôle de niveaux
Sondes capacitives à seuils pour contrôle de niveaux KFI-5-1(2)...ETW
Manuale d'uso: Sistema di misura capacitivo
Misurazione del valore limite di riempimento KFI-5-1(2)...ETW
RECHNER
Industrie-Elektronik GmbH
Gaußstraße 8 - 10
D-68623 Lampertheim
Tel. +49 (06206) 5007-0
Fax. +49 (06206) 5007-36
Fax. Intl. +49 (0) 6206 5007-20
e-mail info@rechner-sensors.de
http://www.rechner-sensors.com
# 79002115

Advertisement

loading

Related Manuals for Rechner Sensors KFI-5-1 Series

Summary of Contents for Rechner Sensors KFI-5-1 Series

  • Page 1 Bedienungsanleitung: kapazitive Füllstandsmesssysteme Grenzwert Füllstandsmessung KFI-5-1(2)...ETW Operating Instructions: Capacitive Level Measuring Systems Limit Value Measurement KFI-5-1(2)...ETW Instrucciones de servicio: Sistema capacitivo para la medición del nivel de relleno Medición de valor límite de llenado KFI-5-1(2)...ETW Manuel d’utilisation: Systèmes capacitifs de contrôle de niveaux Sondes capacitives à...
  • Page 2 Wichtige Hinweise Diese Bedienungsanleitung vor der Inbetriebnahme lesen und genau beachten. Die Geräte dürfen nur von Personen benutzt, gewartet und instand gesetzt werden, die mit der Bedienungs- anleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. Entfernen der Seriennummer sowie Veränderungen am Gerät oder unsachgemäßer Gebrauch führen zum Verlust des Garantieanspruches.

  • Page 3: Table Of Contents

    Inhaltsverzeichnis • Table of contents • Indice • Table des matières • Indice DEUTSCH Wichtige Hinweise Seite Allgemeine Beschreibung Seite Montage / Technische Daten Seite 5 / 6 Elektrischer Anschluss / EasyTeach Chart Seite Schaltausgangs-Charakteristika / Einstellbedingungen Seite Einstellphilosophie KFI-5-1...ETW (1 Schaltpunkt) Seite Einstellung KFI-5-1...ETW (1 Schaltpunkt) Seite...
  • Page 4 Allgemeine Beschreibung Kapazitive Füllstandssonde zur Füllstandsmessung von 1 (KFI-5-1...ETW) oder 2 (KFI-5-2...ETW) Grenz- werten. Diese kompakte Stabsonde mit integrierter Auswerteelektronik basiert auf unserem patentierten 3-Elektroden-Messprinzip. Zwischen der Messelektrode in der Sonde und der metallischen Behälterwand (oder Zusatzelektrode) findet die Messung statt. Das Messfeld wird durch inaktive Bereiche nach oben und unten begrenzt.
  • Page 5 Montage Zwischen der blauen (GND) Litze des Kabels und dem geerdetem Behälter (bzw. Gegenelektrode) muss eine direkte galvanische Verbindung bestehen! Bei nichtmetallischen Behältern wird die Ge- genelektrode über eine direkte Kabelverbindung zur blauen Litze des Kabels realisiert. Die Sonde kann auch kopfstehend, also von unten nach oben montiert werden. KFI-5-1(2)-ETW ¼D 1/3D,...
  • Page 6 Montage - Sonde mit Temperaturpuffer Zwischen der blauen (GND) Litze des Kabels und dem geerdetem Behälter (bzw. Gegenelektrode) muss eine direkte galvanische Verbindung bestehen! Bei nichtmetallischen Behältern wird die Ge- genelektrode über eine direkte Kabelverbindung zur blauen Litze des Kabels realisiert. Die Sonde kann auch kopfstehend, also von unten nach oben montiert werden.
  • Page 7 Elektrischer Anschluss KFI-5-1...ETW KFI-5-2...ETW Elektrischer Anschluss: • Anlage spannungsfrei schalten. • Sonde nach Anschlussbild anschließen. • Spannungsversorgung einschalten. • Beim Einschalten erkennt die Sonde automatisch und für jeden der Schaltausgänge unabhängig, ob der jeweilige Schaltausgang gegen „-“ (= PNP) oder „+“ (= NPN) angeschlossen ist. Lastwiderstände ≤ 20 kOhm der Schaltausgänge (A1, A2).
  • Page 8 Schaltausgangs-Charakteristika Nach dem Einschalten benötigt die Füllstandssonde 2 Sekunden Initialisierungszeit. Die Füllstandssonde wird ohne Einstellungen geliefert, demnach sind die Ausgänge im OFF Modus. Während der Initialisierungs- zeit ist der ETW Eingang und die Ausgänge deaktiviert. Hinweis: Während der Einstellung ist der Messmodus deaktiviert. Ausgangs-Charakteristika KFI-5-1...ETW (1 Schaltpunkt): A1 = OFF, keine Reaktion auf den Füllstand g keine Einstellung für S1 oder die Einstellung war nicht erfolgreich (Fehler!) A1 = Alternierend mit Frequenz 15 Hz g Einstellung von S1 aktiv...
  • Page 9 Einstellphilosophie KFI-5-1...ETW (1 Schaltpunkt) RESET Test Funktion LED Anzeige Doppel f = 3Hz f = 0,4Hz f = 1,5Hz Impulse Der Moduswechsel erfolgt entsprechend des dargestellten Endlos-Zeitdiagramms. Mit dem grauen ETW-Kabel wird der Moduswechsel aktiviert. Die Einstellung erfolgt durch das Lösen des ETW-Kabels von der Versorgungsspannung (+) an dem ge- wünschten Menüpunkt „S1“, „Reset“...
  • Page 10 Einstellung KFI-5-1...ETW (1 Schaltpunkt) Sonde ist ordnungsgemäß montiert und elektrisch angeschlossen. Die Versorgungsspannung ist einge- schaltet. Mit dem grauen ETW-Kabel wird der Moduswechsel aktiviert. • Behälter mit dem zu messenden Füllgut auf das gewünschte Niveau befüllen. • Graue Litze (ETW) mit Versorgungsspannung verbinden und innerhalb von 3 bis 8 Sekunden die Teach- Verbindung lösen.
  • Page 11 Reset KFI-5-1...ETW (1 Schaltpunkt) • Graue Litze (ETW) mit der Versorgungsspannung verbinden und innerhalb >8 und <13 Sekunden die Teach-Verbindung lösen. LED erlischt für 1,5 Sekunden. • A1 = OFF, Reset erfolgreich Reset [1,5 s] Man kann die Sonde jederzeit auf Werkseinstellungen (Reset) zurücksetzen.
  • Page 12 Testbetrieb KFI-5-1...ETW (1 Schaltpunkt) Die Füllstandssonde kann jederzeit in den Testbetrieb umgeschaltet werden. Damit kann die Installation der Sonde einfach überprüft werden. Aktivierung Testbetrieb: Graue Litze (ETW) mit Versorgungsspannung (+) verbinden und > 13 Sekunden halten. Im Testbetrieb blinkt die LED mit 0,4 Hz und der Ausgang pulsiert dem entsprechend. Durch Lösen des ETW-Kabels wird der Testmodus beendet und der Sensor nimmt den zuletzt gespeicher- ten Status wieder ein.
  • Page 13 Einstellphilosophie KFI-5-2...ETW (2 Schaltpunkte) RESET Test Funktion Anzeige Doppel Impulse f = 0,4Hz f = 3Hz f = 1,5Hz Der Moduswechsel erfolgt entsprechend des dargestellten Endlos-Zeitdiagramms. Mit dem grauen ETW-Kabel wird der Moduswechsel aktiviert. Die Einstellung erfolgt durch das Lösen des ETW-Kabels von der Versorgungsspannung an dem gewünsch- ten Menüpunkt „S1“, S2“, „Reset“...
  • Page 14 Einstellung KFI-5-2...ETW (2 Schaltpunkte) Füllstandssonde ist ordnungsgemäß montiert und elektrisch angeschlossen. Die Versorgungsspannung ist eingeschaltet. Mit dem grauen ETW-Kabel wird der Moduswechsel aktiviert. Einstellung S1 • Behälter mit dem zu messenden Füllgut auf das gewünschte Niveau S1 befüllen. • Graue Litze (ETW) mit Versorgungsspannung (+) verbinden und innerhalb von 3...8 Sekunden die ETW- Verbindung lösen.
  • Page 15 Reset KFI-5-2...ETW (2 Schaltpunkte) • Graue Litze (ETW) mit der Versorgungsspannung (+) verbinden und innerhalb von 13...18 Sekunden die ETW-Verbindung lösen. LED erlischt für 1,5 Sekunden. • A1 und A2 = OFF, Reset erfolgreich Reset [1,5 s] A1 + A2 Man kann die Sonde jederzeit auf Werkseinstellungen (Reset) zurücksetzen.
  • Page 16 Testbetrieb KFI-5-2...ETW (2 Schaltpunkte) Die Füllstandssonde kann jederzeit in den Testbetrieb umgeschaltet werden. Damit kann die Installation der Füllstandssonde einfach überprüft werden. Aktivierung Testbetrieb: Graue Litze (ETW) mit Versorgungsspannung (+) verbinden und > 18 Sekunden halten. Im Testbetrieb blinkt die LED mit 0,4 Hz und die Ausgänge pulsieren dem entsprechend. Durch Lösen des ETW-Kabels wird der Testmodus beendet und der Sensor nimmt den zuletzt gespeicher- ten Status wieder ein.

  • Page 17: General Description

    Table of contents Important Note Page General Description Page Mounting / Technical Data Page 19 / 20 Electrical Connection / EasyTeach Chart Page Switching output characteristics / Adjustment conditions Page Adjustment philosophy KFI-5-1...ETW (1 Switching Point) Page Adjustment KFI-5-1...ETW (1 Switching Point) Page Reset / Test mode KFI-5-1...ETW (1 Switching Point)
  • Page 18 General description Capacitive Level probe for level control of 1 (KFI-5-1...ETW) or 2 (KFI-5-2...ETW) measuring points. This probe which has its evaluation electronics integrated in the sensor’s head is based on our patented 3 elec- trode measuring principle. This measurement is made between the measuring electrode in the probe and a metal container wall (or additional electrode).
  • Page 19 Mounting It is mandatory to have a galvanic connection between the blue (GND) wire and the earthed container (or additional electrode)! With non-metal containers the connection to the BE electrode is made by means of a direct cable connection to the blue wire of the cable. The probe can also be installed up-side down.
  • Page 20 Mounting probe with temperature buffer It is mandatory to have a galvanic connection between the blue (GND) wire and the earthed con- tainer (or additional electrode)! With non-metal containers the connection to the BE electrode is made by means of a direct cable connection to the blue wire of the cable. The probe can also be installed up-side down.
  • Page 21 Electrical Connection KFI-5-2...ETW KFI-5-1...ETW Electrical connection: • Disconnect the system from all power. • Connect the probe according to the connection diagram. • Switch power on. • The sensor automatically detects during power-up for each switching output individually, if the switching output is connected to a „-“...
  • Page 22 Switching output characteristics The probe needs 2 seconds for initialization when power is switched on. The probe is supplied without any preset switching points. Therefore all outputs are in OFF mode. During initialization the ETW input and the outputs are inactive. Please note: The measuring mode is inactive during the adjustment.

  • Page 23: Adjustment Philosophy Kfi-5-1...Etw (1 Switching Point)

    Adjustment philosophy KFI-5-1...ETW (1 Switching Point) RESET Test Function LED indication Double f = 1.5Hz f = 0.4Hz f = 3Hz f = 0,4Hz f = 1,5Hz pulses The mode changes according to the shown infinite time loop. The mode change can be activated with the grey ETW wire. The adjustment is made by release of the grey ETW wire from the supply voltage (+) at the desired menu point „S1“, „Reset“...

  • Page 24: Adjustment Kfi-5-1...Etw (1 Switching Point)

    Adjustment KFI-5-1...ETW (1 Switching Point) Probe is correct installed and electrically connected. Supply voltage is switched on. The mode change can be activated with the grey ETW wire. • Fill the container with the material to be measured up to the desired level. •...
  • Page 25 Reset KFI-5-1...ETW (1 Switching Point) • Connect the grey wire (ETW) with the supply voltage and release the adjustment connection (ETW) within >8 and <13 seconds. The LED switches off for 1.5 seconds. • A1 = OFF, reset successful Reset [1.5 s] The probe can be reset at any time.
  • Page 26 Test operation KFI-5-1...ETW (1 Switching Point) The level probe can be changed to test mode at any time. With this it is easy to check the installation of the level probe. Activation test mode: Connect the grey wire (ETW) with the supply voltage (+) and hold it > 13 seconds. During the test mode the LED is flashing with 0.4 Hz frequency and the output pulsates accordingly.

  • Page 27: Adjustment Philosophy Kfi-5-2...Etw (2 Switching Points)

    Adjustment philosophy KFI-5-2...ETW (2 Switching points) RESET Test Function indication f = 1.5Hz f = 3Hz Double pulses f = 0.4Hz f = 0,4Hz f = 3Hz f = 1,5Hz The mode changes according to the shown infinite time loop. The mode change can be activated with the grey ETW wire.

  • Page 28: Adjustment Kfi-5-2...Etw (2 Switching Points)

    Adjustment KFI-5-2...ETW (2 Switching Points) Probe is correct installed and electrically connected. Supply voltage is switched on. The mode teaching cycle can be activated with the grey ETW wire. Adjustment S1 • Fill the container with the material to be measured up to the desired level S1. •...
  • Page 29 Reset KFI-5-2...ETW (2 Switching Points) • Connect the grey wire (ETW) with the supply voltage (+) and release the adjustment connection (ETW) within >13 and <18 seconds. The LED switches off for 1.5 seconds. • A1 and A2 = OFF, reset successful Reset [1,5 s] A1 + A2...
  • Page 30 Test operation KFI-5-2...ETW (2 Switching Points The level probe can be changed to test mode at any time. With this it is easy to check the installation of the level probe. Activation test mode: Connect the grey wire (ETW) with the supply voltage (+) and hold it > 18 seconds. During the test mode the LED is flashing with 0.4 Hz frequency and the outputs pulsate accordingly.

  • Page 31: Reset / Modo Test Kfi-5-2...Etw (2 Puntos De Conmutación) Página

    Índice Nota importante Página Descripción general Página Montaje / Características técnicas Página 33 / 34 Conexión eléctrica / EasyTeach Chart Página Características de las salidas de conmutación / Condiciones de ajuste Página Filosofía de ajuste KFI-5-1...ETW (1 punto de conmutación) Página Ajuste KFI-5-1...ETW (1 punto de conmutación)
  • Page 32 Descripción general Sonda capacitiva de nivel para la medición del nivel de 1 (KFI-5-1...ETW) ó 2 (KFI-5-2...ETW) puntos de conmutación. La tecnología de esta sonda compacta con electrónica de evaluación integrada se funda en nuestro prin- cipio, patentado, de medición de tres electrodos. La medición se realiza entre el electrodo de medición (la sonda) y la pared metálica del contenedor (o un electrodo adicional).
  • Page 33 Montaje ¡Entre el hilo azul (GND) y el contenedor que esta puesto a tierra (o el electrodo adicional) tiene que existir una conexión galvánica directa! Con contenedores no metálicos el electrodo contrario se realizada mediante de una conexión de cable directa al hilo azul. La sonda puede ser montada cabeza abajo, este decir de abajo a arriba.
  • Page 34 Montaje sonda con búfer de temperatura ¡Entre el hilo azul (GND) y el contenedor que esta puesto a tierra (o el electrodo adicional) tiene que existir una conexión galvánica directa! Con contenedores no metálicos el electrodo contrario se realizada mediante de una conexión de cable directa al hilo azul. La sonda puede ser montada cabeza abajo, este decir de abajo a arriba.
  • Page 35 Conexión eléctrica KI-5-1...ETW KI-5-2...ETW Conexión eléctrica: • Desconectar la tensión del sistema • Conectar la sonda según el esquema de conexión. • Conectar la alimentación • Al conectar la alimentación, la sonda actúa automaticamente, independiente de si la salida de conmu- tación está...
  • Page 36 Características de las salidas de conmutación Después de la conexión a la alimentación, la sonda necesita 2 segundos para inicializarse. La sonda sale de fábrica sin ningún preajuste de los puntos de conmutación. Por esta razón todos salidas están en modo off.
  • Page 37 Filosofía de ajuste KFI-5-1...ETW (1 punto de conmutación) RESET Función test LED indicación f = 3Hz f = 0,4Hz f = 1,5Hz El cambio del modo se realiza según el ciclo de tiempo continuo representado. Mediante del hilo gris (ETW) se activada el modo de cambio. El ajuste se realiza en el momento de soltar el hilo azul (ETW) de la tensión de suministro (+) en la opción de menú...
  • Page 38 Ajuste KFI-5-1...ETW (1 punto de conmutación) La sonda está colocada y conectada eléctricamente y la tensión de alimentación está conectada: Mediante del hilo gris (ETW) se activada el modo de cambio. • Llenar el contenedor con el producto que usted quiere detectar hasta el nivel deseado. •...
  • Page 39 Reset KFI-5-1...ETW (1 punto de conmutación) • Conectar el hilo gris (ETW) a la tensión de alimentación (+) y desconectarlo después de 8 y antes de 13 segundos. El LED se deconecta después 1,5 Segundos. • A1 = OFF, reset exitoso Reset [1,5 s] Se puede reajustar la sonda a los valores de fábrica (Reset) en todo momento.
  • Page 40 Modo test KFI-5-1...ETW (1 punto de conmutación) Se puede cambiar la función de la sonda al modo test en cualquier momento. Con esto se puede compro- bar la instalación de la sonda. Activación del modo test: Conectar el hilo gris (ETW) con la tensión de alimentación (+) durante más de 13 segundos. En el modo de test el LED luce intermitente con una frecuencia de 0,4 Hz y la salida da pulsos también a 0,4 Hz.
  • Page 41 Filosofía de ajuste KFI-5-2...ETW (2 puntos de conmutación) RESET Función test Indicación LED Impulsos dobles f = 0,4Hz f = 3Hz f = 1,5Hz El cambio del modo se realiza según el ciclo de tiempo continuo representado. Mediante el hilo gris (ETW) se activada el modo de cambio. El ajuste se realiza en el momento de soltar el hilo gris (ETW) de la tensión de suministro (+) en la opción de menú...
  • Page 42 Ajuste de KFI-5-2...ETW (2 puntos de conmutación) La sonda está colocada y conectada eléctricamente y la tensión de alimentación está conectada: Mediante del hilo gris (ETW) se activada el modo de cambio. Ajuste de S1 • Llenar el contenedor con el producto que Usted quiere detectar hasta el nivel S1 deseado. •...
  • Page 43 Reset KFI-5-2...ETW (2 puntos de conmutación) • Conectar el hilo gris (ETW) a la tensión de alimentación (+) y desconectarlo después de 13 y antes de 18 segundos. El LED se desconecta después de 1,5 segundos. • A1 y A2 = OFF, reset exitoso Reset [1,5 s] A1 + A2...
  • Page 44 Operación de test de KFI-5-2...ETW (2 puntos de conmutación) La sonda se puede cambiar al modo test en cualquier momento. Así resulta fácil comprobar la instalación de la sonda cuando se quiera. Activación del modo test: Conectar el hilo gris (ETW) con la tensión de alimentación (+) durante más de 18 segundos. En el modo de test el LED luce intermitente con una frecuencia de 0,4 Hz y la salida da pulsos también a 0.4 Hz.

  • Page 45: Description Générale

    Table des matières Remarque importante Page Description générale Page Montage / Caractéristiques techniques Page 47 / 48 Raccordement électrique / Charte EasyTeach Page Caractéristiques des sorties de commutation / Conditions d‘étalonnage Page Philosophie d‘étalonnage pour sonde KFI-5-1…ETW (1 seuil) Page Étalonnage pour sonde KFI-5-1…ETW (1 seuil) Page...
  • Page 46 Description générale Sonde capacitive à 1 seuil (KFI-5-1…ETW) ou à 2 seuils (KFI-5-2…ETW) pour contrôle de niveaux. Ces sondes compactes, avec électronique intégrée dans la tête de connexion, opèrent selon notre prin- cipe de mesure, breveté, à trois électrodes. La mesure a lieu entre l’électrode de mesure, intégrée dans la sonde, et la paroi métallique du réservoir (ou l’électrode dite de substitution).
  • Page 47 Montage Une liaison galvanique directe doit être établie entre le fil bleu du câble de la sonde et le réservoir (ou l‘électrode de substitution) relié(e) à la terre. Dans le cas d‘un réservoir non métallique, l‘élec- trode de substitution sera reliée, par un câble de liaison direct, au fil bleu du câble de la sonde. La sonde peut également être utilisée en montage inversé...
  • Page 48 Montage - Sonde avec dissipation de chaleur (TP) Une liaison galvanique directe doit être établie entre le fil bleu du câble de la sonde et le réservoir (ou l‘électrode de substitution) relié(e) à la terre. Dans le cas d‘un réservoir non métallique, l‘élec- trode de substitution sera reliée, par un câble de liaison direct, au fil bleu du câble de la sonde.
  • Page 49 Raccordement électrique KFI-5-2...ETW (2 seuils) KFI-5-1...ETW (1 seuil) Raccordement électrique: • Mettre l‘installation HORS TENSION avant de raccorder la sonde. • Effectuer les connexions selon schémas ci-dessus. • Mettre l‘installation sous tension. • Lors de la mise sous tension, la sonde reconnaît automatiquement, et ceci indépendamment pour chaque seuil, si la sortie électronique correspondante est raccordée au «-»...
  • Page 50 Caractéristiques des sorties de commutation Après mise sous tension, une durée de 2 secondes est nécessaire à la sonde pour être opérationnelle. A la livraison la sonde est fournie sans aucun réglage et, en conséquence, les signaux de sortie sont en mode OFF.
  • Page 51 Philosophie d‘étalonnage pour KFI-5-1…ETW (1 seuil) RESET Fonction TEST Visualisation LED f = 3Hz f = 0,4Hz f = 1,5Hz Le changement de mode (réglage / modification du seuil) s‘effectue selon le diagramme, en boucle sans fin, ci-dessus. L‘activation du changement de mode est réalisée au moyen du fil gris ETW. L‘étalonnage débute lorsque le fil gris ETW est déconnecté...
  • Page 52 Étalonnage pour KFI-5-1…ETW (1 seuil) La sonde doit être montée de manière correcte et raccordée électriquement. Mettre sous tension. L‘activation de la sélection du mode d‘étalonnage est réalisée par connexion du fil gris ETW au «plus» de l‘alimentation. • Remplir le réservoir, avec le produit à détecter, jusqu‘au niveau souhaité. •...
  • Page 53 Fonction RESET pour KFI-5-1…ETW (1 seuil) • Pour rétablir la configuration d‘origine de la sonde, activer la fonction RESET en connectant le fil gris ETW au «plus» de l‘alimentation et, après écoulement d‘une durée comprise entre 8 secondes min. et 13 secondes max., le déconnecter de l‘alimentation.
  • Page 54 Fonction TEST pour KFI-5-1…ETW (1 seuil) La sonde peut, à tout moment, être soumise à une fonction de TEST, permettant ainsi de contrôler facile- ment l‘installation de la sonde de niveau. Activation de la fonction TEST: Connecter le fil gris ETW au «plus» de l‘alimentation pendant une durée supérieure à 13 secondes. Durant la phase de TEST le voyant LED clignote à...
  • Page 55 Philosophie d‘étalonnage pour KFI-5-2…-ETW (2 seuils) RESET Fonction TEST Visualisation LED Impulsions doubles f = 0,4Hz f = 3Hz f = 1,5Hz Le changement de mode (réglage / modification de seuil) s‘effectue selon le diagramme, en boucle sans fin, ci-dessus. L‘activation du changement de mode est réalisée au moyen du fil gris ETW.
  • Page 56 Étalonnage pour KFI-5-2…ETW (2 seuils) La sonde doit être montée de manière correcte et raccordée électriquement. Mettre sous tension. L‘activation de la sélection du mode d‘étalonnage est réalisée par connexion du fil gris ETW au «plus» de l‘alimentation. Étalonnage du seuil S1 •...
  • Page 57 Fonction RESET pour KFI-5-2…ETW (2 seuils) • Pour rétablir la configuration d‘origine de la sonde, activer la fonction RESET en connectant le fil gris ETW au «plus» de l‘alimentation et, après écoulement d‘une durée comprise entre 13 secondes min. et 18 secondes max., le déconnecter de l‘alimentation.
  • Page 58 Fonction TEST pour KFI-5-2…ETW (2 seuils) La sonde peut, à tout moment, être soumise à une fonction de TEST, permettant ainsi de contrôler facilement l‘installation de la sonde de niveau. Activation de la fonction TEST: Connecter le fil gris ETW au «plus» de l‘alimentation pendant une durée supérieure à 18 secondes. Durant la phase de TEST le voyant LED clignote à...

  • Page 59: Reset / Funzione Test Kfi-5-2...Etw / (2 Punti Di Commutazione) Pagina

    Indice Nota importante Pagina Descrizione generale Pagina Montaggio / Dati tecnici Pagina 61 / 62 Collegamento elettrico / EasyTeach Chart Pagina Caratteristiche uscita di commutazione / Condizione di regolazione Pagina Regolazione KFI-5-1...ETW (1 punto di commutazione) Pagina 65 / 66 Reset / Funzione Test KFI-5-1...ETW (1 punto di commutazione) Pagina 67 / 68...
  • Page 60 Descrizione generale Sonda di livello capacitiva per il controllo di livello di 1 (KFI-5-1...ETW) o 2 (KFI-5-2...ETW) punti di misu- razione. Questa sonda compatta con elettronica integrata si basa sul nostro principio brevettato dei tre elettrodi. La misurazione si ha tra l‘elettrodo di misurazione nella sonda e la parete metallica del contenitore (o elettrodo aggiuntivo).
  • Page 61 Montaggio E‘ obbligatorio un collegamento galvanico tra il filo blu del cavo (GND) e il contenitore collegato a terra (o elettrodo aggiuntivo). Con contenitori non metallici il collegamento deve essere diretto tra controelettrodo e filo blu del cavo. La sonda può essere montata anche capovolta. KFI-5-1(2)-ETW ¼D 1/3D,...
  • Page 62 Montaggio sonda con buffer di temperatura E‘ obbligatorio un collegamento galvanico tra il filo blu del cavo (GND) e il contenitore collegato a terra (o elettrodo aggiuntivo). Con contenitori non metallici il collegamento deve essere diretto tra controelettrodo e filo blu del cavo. La sonda può...
  • Page 63 Collegamento elettrico KI-5-2...ETW KI-5-1...ETW Collegamento elettrico: • Scollegare il sistema da qualsiasi alimentazione. • Collegare la sonda secondo lo schema. • Alimentare il sistema. • All‘accensione la sonda rileva automaticamente e indipendentemente per ogni uscita di commutazione, se questa è collegata a „-“ (= PNP) o „+“ (= NPN). Resistenze di carico delle uscite di commutazione (A1, A2) ≤...
  • Page 64 Caratteristiche uscita di commutazione Dopo aver alimentato il sistema, la sonda necessita di 2 secondi per l‘inizializzazione. La sonda viene fornita senza regolazione, pertanto tutte le uscite sono in modalità OFF. Durante l‘inizializzazione l‘ingresso ETW e le uscite sono disattive. Nota: durante la regolazione la modalità...
  • Page 65 Regolazione KFI-5-1...ETW (1 punto di commutazione) RESET Funzione Test LED indicatore doppio impulso f = 3Hz f = 0,4Hz f = 1,5Hz La modalità cambia come da schema ciclico mostrato all‘infinito. Con il cavo ETW grigio viene attivato il cambio di modalità. La regolazione avviene rilasciando il cavo ETW dalla tensione di alimentazione al desiderato punto del menu „S1“, „Reset“, oppure „Test function“.
  • Page 66 Regolazione KFI-5-1...ETW (1 punto di commutazione) La sonda deve essere montata correttamente e collegata elettricamente. L‘alimentazione deve essere ac- cesa. La modifica della modalità si attiva con il filo grigio ETW. • Riempire il contenitore con il materiale da rilevare fino a livello desiderato. •...
  • Page 67 Reset KFI-5-1...ETW (1 punto di commutazione) • Collegare il filo grigio (ETW) alla tensione di alimentazione e rilasciare il collegamento di apprendimento entro >8 e <13 secondi. Il LED si spegne per 1,5 sec. • A1 = OFF, reset avvenuto Reset [1,5 s] La sonda può...
  • Page 68 Funzione Test KFI-5-1...ETW (1 punto di commutazione) La sonda di livello può essere commutata in modalità Test in qualsiasi momento: in questo modo è facile controllare l‘installazione della sonda. Attivazione modalità Test: Collegare il filo grigio (ETW) con la tensione di alimentazione per >13 secondi. In modalità test il LED lam- peggia ad una frequenza di 0,4 Hz e l‘uscita pulsa di conseguenza.
  • Page 69 Regolazione KFI-5-2...ETW (2 punti di commutazione) RESET Funzione Test indicatore doppio impulso f = 0,4Hz f = 3Hz f = 1,5Hz La modalità cambia come da schema ciclico mostrato all‘infinito. Con il cavo ETW grigio viene attivato il cambio di modalità. La regolazione avviene rilasciando il cavo ETW dalla tensione di alimentazione al desiderato punto del menu „S1“, „S2“, „Reset“...
  • Page 70 Regolazione KFI-5-2...ETW (2 punti di commutazione) La sonda deve essere montata correttamente e collegata elettricamente. L‘alimentazione deve essere ac- cesa. La modalità di modifica si attiva con il filo grigio ETW (autoapprendimento a cavo). Impostazione S1 • Riempire il contenitore con il materiale da rilevare fino a livello desiderato S1. •...
  • Page 71 Reset KFI-5-2...ETW (2 punti di commutazione) • Collegare il filo grigio (ETW) alla tensione di alimentazione (+) e rilasciare il collegamento di apprendimento entro >13 e <18 secondi. Il LED si spegne per 1,5 sec. • A1 e A2 = OFF, reset riuscito Reset [1,5 s] A1 + A2...
  • Page 72 Funzione Test KFI-5-2...ETW (2 punti di commutazione) La sonda di livello può essere commutata in modalità Test in qualsiasi momento: in questo modo è facile controllare l‘installazione della sonda. Attivazione modalità Test: Collegare il filo grigio (ETW) con la tensione di alimentazione (+) per >18 secondi. In modalità test il LED lampeggia ad una frequenza di 0,4 Hz e rispettivamente l‘uscita pulsa.
  • Page 76 CANADA GREAT BRITAIN PEOPLE‘S REPUBLIC OF CHINA Rechner Automation Inc Rechner (UK) Limited RECHNER SENSORS SIP CO.LTD. 348 Bronte St. South - Unit 11 Unit 6, The Old Mill Building H, Milton, ON L9T 5B6 61 Reading Road No.
