Testbetrieb KFI-5-2...ETW (2 Schaltpunkte)
Die Füllstandssonde kann jederzeit in den Testbetrieb umgeschaltet werden. Damit kann die Installation
der Füllstandssonde einfach überprüft werden.

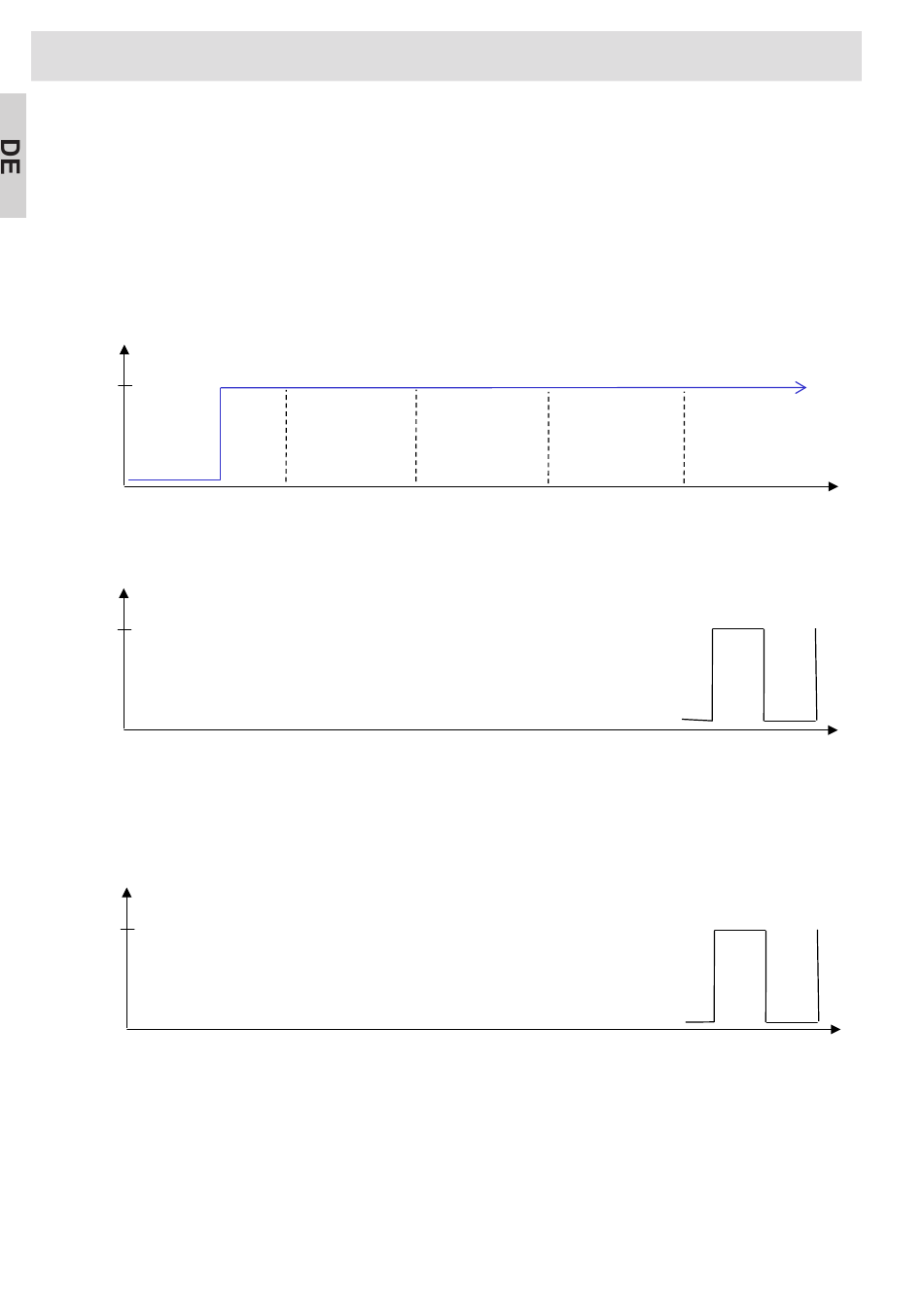

Aktivierung Testbetrieb:
Graue Litze (ETW) mit Versorgungsspannung (+) verbinden und > 18 Sekunden halten.
Im Testbetrieb blinkt die LED mit 0,4 Hz und die Ausgänge pulsieren dem entsprechend.
Durch Lösen des ETW-Kabels wird der Testmodus beendet und der Sensor nimmt den zuletzt gespeicher-
ten Status wieder ein.
ETW
H
L
LED
ON
OFF
A1 + A2
ON
OFF
16
T 3s
0
T
3s
0
T 3s
0
13s
8s
8s 13s
8s 13s
Test Funktion
t
18s
(LED blinkt,
f = 0,4 Hz)
t
18s
f = 0,4 Hz
t
18s
