Vetus TMWQ Installation Instructions And Operation Manual
  1. Manuals
  2. Brands
  3. Vetus Manuals
  4. Marine Equipment
  5. TMWQ
  6. Installation instructions and operation manual

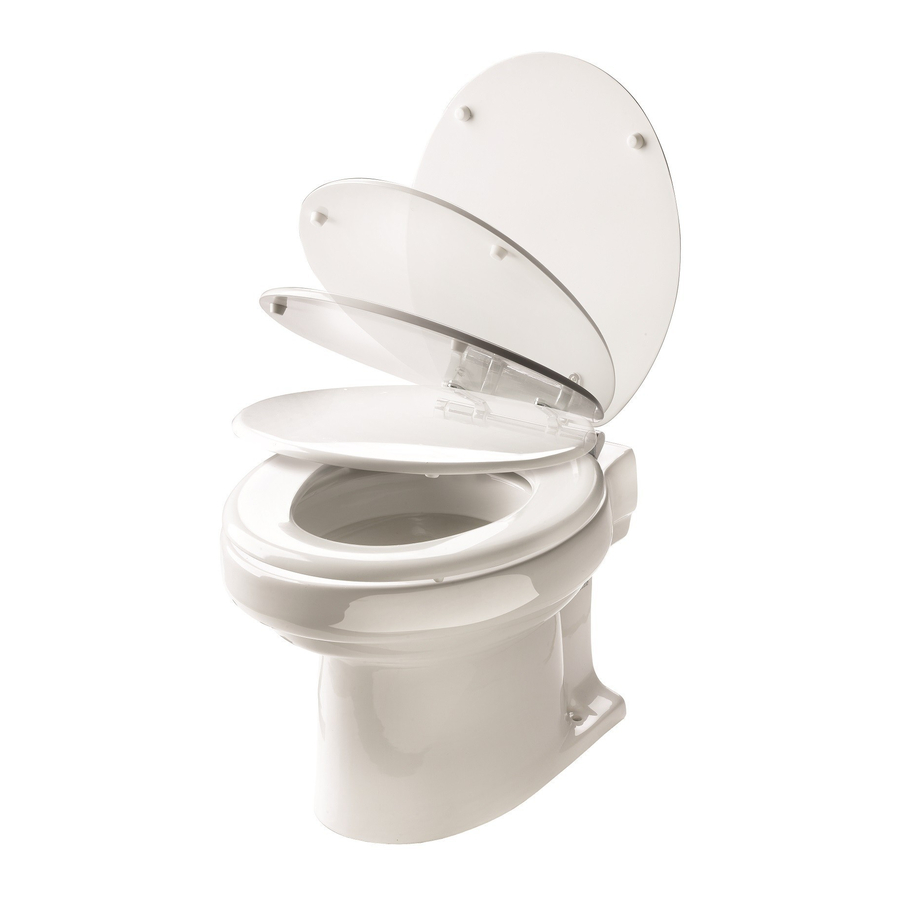

Vetus TMWQ Installation Instructions And Operation Manual

Electric marine toilets, control panel and control switch
Hide thumbs Also See for TMWQ:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 8

Quick Links

Installatie instructies en
bedieningshandleiding
Elektrische scheepstoiletten,
bedieningspaneel en bedieningsschakelaar
Installation instructions and
operation manual
Electric marine toilets,
control panel and control switch
Einbauanleitung und
bedienungshandbuch
Elektrische Bordtoilete, Bedienungspaneel
oder Bedienungsschalter
Electric marine toilets - TMWQ
Control panel - TMWBP
Control switch - TMWBS
Copyright © 2018 Vetus b.v. Schiedam Holland
Instructions d'installation et
manuel d'utilisation
Toilettes de bord électriques, tableau de
commande ou interrupteur de commande
Instrucciones de instalación y
manual de manejo
Inodoros marinos eléctricos,
panel de control o interruptor de control
Istruzioni per l'installazione e
manuale per l'uso
Toilets marine elettriche, pannello
di comando o interruttore di comando
2
8
14
20
26
32
110136.03
