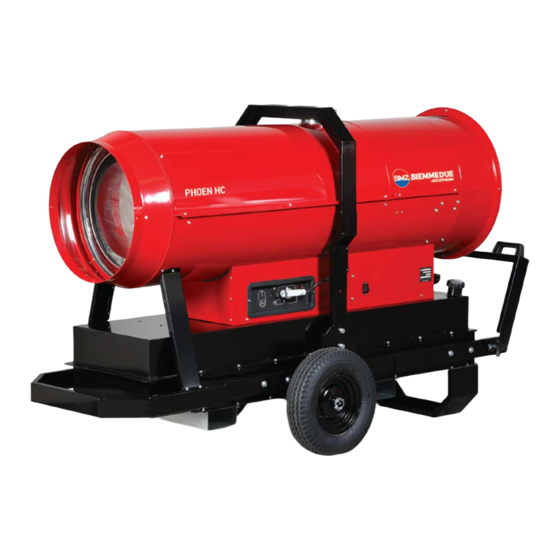

- Page 1 GENERATEURS D’ A IR CHAUD SPACE HEATERS V 120-60 P P H H O O E E N N 4 4 0 0 0 0 P P H H O O E E N N 4 4 0 0 0 0 Ed.
- Page 3 TABLEAU DE COMMANDE - CONTROL BOARD 15 18 11 ROUE 1 CHAMBRE DE COMBUSTION WHEEL COMBUSTION CHAMBER 12 RÉSERVOIR COMBUSTIBLE 2 BRULEUR FUEL TANK BURNER 13 BOUTON REARMEMENT AVEC LAMPE TEMOIN 3 GICLEUR RESET BUTTON WITH CONTROL LAMP NOZZLE 14 INTERRUPTEUR MARCHE-ARRET 4 LECTROVANNE MAIN SWITCH SOLENOID VALVE...
- Page 4 IMPORTANT Avant d’utiliser le générateur, nous vous prions de lire attentivement toutes les instructions pour l’emploi, mentionnées ci-après, et d’en suivre scrupuleusement les indications. Le constructeur n’est pas responsable pour les dommages aux choses et/ou per- sonnes dus à une utilisation impropre de l’appareil. RECOMMANDATIONS GENERALES En mode “chauffage”...
- Page 5 Attention Toutes les 50 heures de fonctionnement il est nécessaire de: • Démonter la cartouche du filtre, l’extraire et la nettoyer avec du Avant de commencer une quelconque opération fuel propre; d’entretien il faut: • Démonter la carrosserie externe cylindrique et nettoyer la partie •...
- Page 6 IMPORTANT Before using the heater, read and understand all instructions and follow them carefully. The manufacturer is not responsible for damages to goods or persons due to improper use of units. GENERAL RECOMMENDATIONS and it might be necessary to renew the starting procedure once or twice by depressing the reset button (13).
- Page 7 OBSERVED FAULTS, CAUSES AND REMEDIES OBSERVED FAULT CAUSE REMEDY • Check mains • Check proper positioning and functioning of • No electrical current • switch • Check fuse • Check correct setting of heater control. • Wrong setting of room thermostat or other •...
- Page 8 SCHEMA ELECTRIQUE WIRING DIAGRAM 120V - 1~ - 60Hz PH_001_09_02 COFFRET DE SECURITE FUSIBLE 6.3 A CONTROL BOX FUSE 6.3 A ELECTROVANNE II° Stade PRISE THERMOSTAT D’AMBIACE SOLENOID VALVE II° Stage ROOM THERMOSTAT PLUG COMMUTATEUR LAMPE TEMOIN D’ALIMENTATION CONTROL ELECTRIC PILOT LAMP TRANSFORMATEUR H.T.
- Page 9 PLAN DE MONTAGE DE LA CHEMINEE CHIMNEY LAY-OUT RECOMMENDATION LEGENDE DESCRIPTION FRANÇAIS ENGLISH A) Minimum 1 m A) Minimal 1 m B) Minimum 1 m B) Minimal 1 m C) Le plus court possible C) The shortest D) Egal superieur au diamètre de la cheminée du générateur D) The same or bigger than the smokes outlet diameter of heater E) Minimum 1 m E) Minimal 1 m...
- Page 10 CARACTERISTIQUES TECHNIQUES PHOEN 400 TECHNICAL SPECIFICATIONS Combustion Indirecte - Indirect Combustion I I S S I I I I S S Puissance thermique max Max heating output [kBTU/h] 272.0 412.0 Débit d'air [cfm] 3,250 Air output I I S S...
