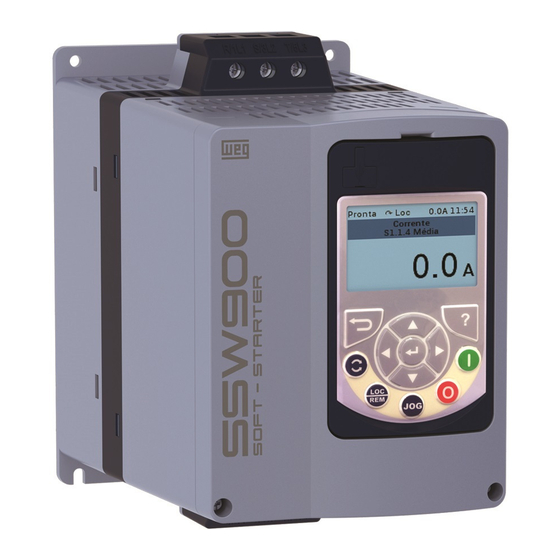

WEG SSW900-CDN-N Installation, Configuration And Operations Manual

1 INFORMAÇÕES DE SEGURANÇA
1.1 AVISOS DE SEGURANÇA
NOTA!
Somente utilizar o módulo plug-in de comunicação Anybus-CC
„
DeviceNet (SSW900-CDN-N) nas soft-starters WEG série SSW900.
Recomenda-se a leitura do manual do usuário da SSW900
„
antes de instalar ou operar esse acessório.
1.2 RECOMENDAÇÕES PRELIMINARES
PERIGO!
Sempre desconecte a alimentação geral antes de conectar ou
„
desconectar os acessórios da soft-starter SSW900.
Aguarde pelo menos 3 minutos para garantir a desenergização
„
completa da soft-starter.
ATENÇÃO!
Os cartões eletrônicos possuem componentes sensíveis a
„
descargas eletrostáticas. Não toque diretamente sobre os
componentes ou conectores.
2 INFORMAÇÕES GERAIS
Este guia orienta na instalação, configuração e operação do módulo
plug-in de comunicação Anybus-CC DeviceNet (SSW900-CDN-N).
NOTA!
O módulo conectado no slot 1 deve ser diferente do conectado
„
no slot 2. Não é possível utilizar simultaneamente dois módulos
idênticos nos slots 1 e 2.
3 CONTEÚDO DA EMBALAGEM
Ao receber o produto, verificar se a embalagem contém:
Acessório em embalagem anti-estática.
„
Guia de instalação, configuração e operação.
„
4 INSTALAÇÃO DO ACESSÓRIO
O acessório SSW900-CDN-N é incorporado de forma simples e rápida à
soft-starter SSW900, usando o conceito "plug and play". Os procedimentos
abaixo devem ser seguidos para a correta instalação e colocação em
funcionamento:
1. Com o controle da soft-starter SSW900 desenergizado, retire a tampa
frontal (Figura A1 (a) a (d)).
2. Encaixe o acessório a ser instalado em um slot conforme indicado na
Figura A1(e).
3. Fixar o parafuso de aterramento do acessório conforme indicado pela
Figura A1 (f).
4. Remova a tampa do furo de passagem dos cabos conforme indicado
pela Figura A1 (g) e conecte os cabos de sinal no conector do acessório
(Figura A1 (h)).
5. Recoloque a tampa frontal (Figura A1 (i)).
6. Energize o controle da soft-starter SSW900 e verifique se o acessório foi
identificado corretamente. O modelo do acessório conectado é indicado
em S3.5.1 e S3.5.2.
5 CONFIGURAÇÕES
As conexões do acessório SSW900-CDN-N devem ser feitas no conector
conforme Tabela 1. O conector do acessório é apresentado na
Tabela 1:
Sinais do conector DeviceNet
Português
Conector Nome
1 V - Pólo negativo da fonte de alimentação
2 CAN_L Sinal de comunicação CAN_L
3 Shield Blindagem do cabo
4 CAN_H Sinal de comunicação CAN_H
5 V + Pólo positivo da fonte de alimentação
6 OPERAÇÃO
Para detalhes relacionados à programação e operação do produto
utilizando o acessório SSW900-CDN-N, consulte o manual de
programação, disponível em www.weg.net.
APPENDIX A - FIGURES
ANEXO A - FIGURAS
(a) Removal of the HMI
(a) Remove the HMI
(a) Remova a HMI
(c) Remove the screws from the (d) Removal of the front cover
front cover (d) Remoción de la tapa frontal
(c) Retire los tornillos de la tapa (d) Remoção da tampa frontal
frontal
(c) Retire os parafusos da tampa
frontal
(e) Accessory connection (f) Tighten the screws of the
Figura A2.
(e) Conexión del accesorio accessory (Torque: 0.51 N/m)
(e) Conexão de acessório
accesorio (Torque: 0.51 N/m)
acessório (Torque: 0.51 N/m)
Descrição
(g) Remove the cover hole
(g) Remueva la tapa del agujero
(g) Remova a tampa do furo
(i) Accessory connection
(i) Conexión del accesorio
(i) Conexão do acessório
(b) Removal of the HMI
(b) Remoción de la HMI

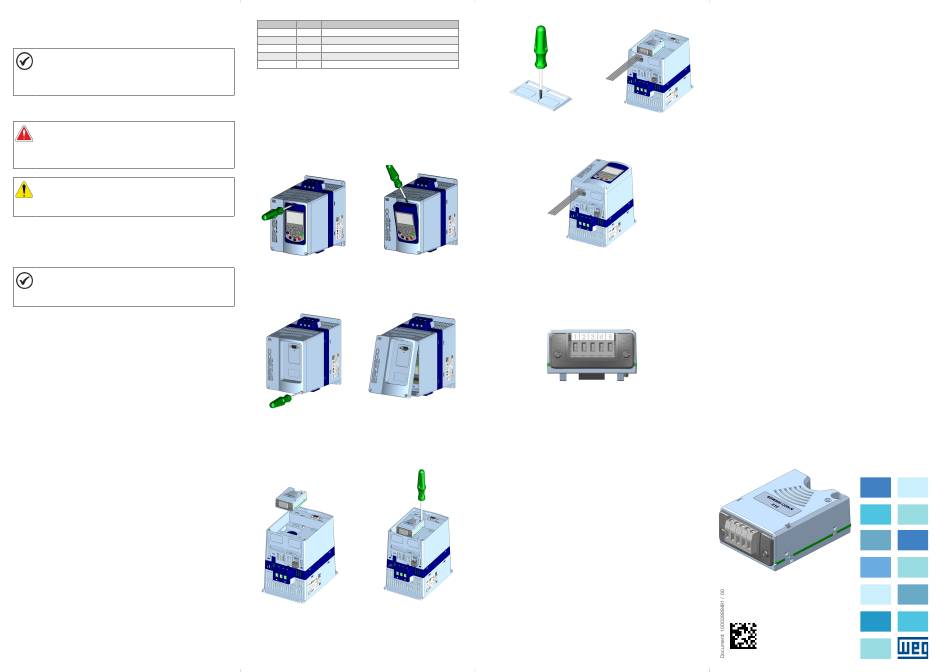

Figure A1: (a) to (i): Installation of accessory
(b) Remoção da HMI
Figura A1: (a) a (i): Instalación de accesorio
Figura A1: (a) a (i): Instalação de acessório
Figure A2: Connector location
Figura A2: Localización del conectador
Figura A2: Localização do conector
(f) Apriete los tornillos del
(f) Aperte os parafusos do
Motors | Automation | Energy | Transmission & Distribution | Coatings
Anybus-CC DeviceNet Communication
(h) Connect the signal cables
Plug-in Module
(h) conecte los cables de señal
(h) Conecte os cabos de sinal
Módulo Plug-in de Comunicación
Anybus-CC DeviceNet
Módulo Plug-in de Comunicação
Anybus-CC DeviceNet
SSW900-CDN-N
Installation, Configuration and Operation Guide
Guía de Instalación, Configuración y Operación
Guia de Instalação, Configuração e Operação
13473675
