5 Montage und Inbetriebnahme

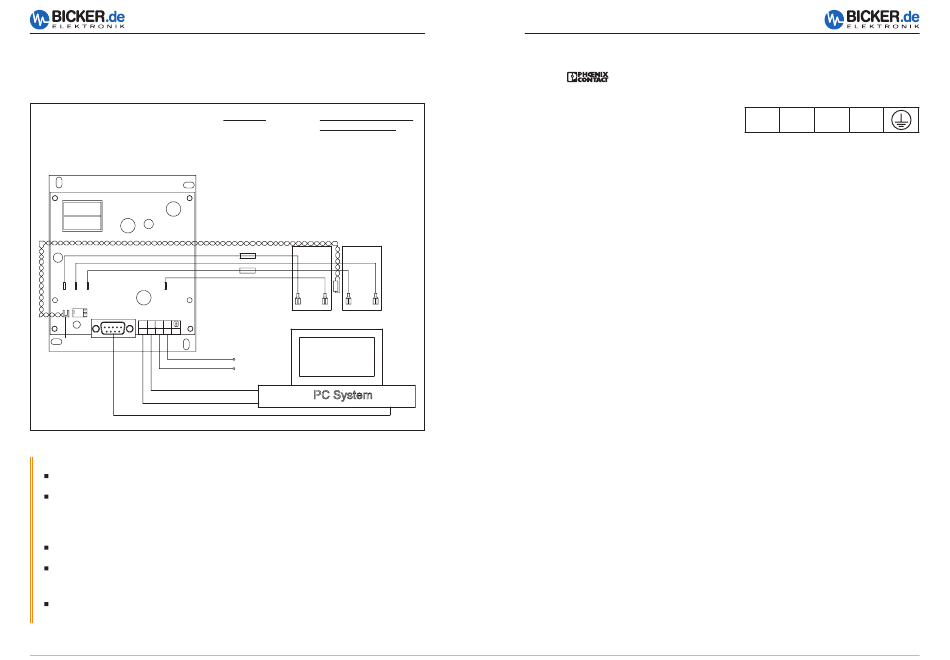

Anschlussbild
Temperaturfühler für Batterieladung
wird mitgeliefert. Länge 500 mm
Platine
C3
R44
R43
C4
AKKU1 AKKU1
AKKU2 AKKU2
+6V -6V +6V -6V
C1
DIP
D-SUB
DC-Connector 1
OUT OUT IN IN
LED 5 4 3 2 1
9 8 7 6
1 2 3 4 5
AKKU-NTC
H inw e ise
Es ist sicherzustellen, dass im Betrieb eine ausreichende Konvektion erfolgt.
Alle Anschluss-Leitungen müssen entsprechend dem Eingangsstrom der UPSI-1202
(6,6 A) dimensioniert und abgesichert werden (7,5 A - Kfz - Sicherung).
Der empfohlene Querschnitt für die Anschluss-Leitungen ist 1,5 mm
Vor dem Einschalten ist die ordnungsgemäße Verkabelung sicherzustellen.
Beide Batterien anschließen. Batterie 1 an Steckverbinder AKKU 1 (+) und AKKU 1 (–),
Batterie 2 an AKKU 2 (+) und AKKU 2 (–). Bitte nicht vertauschen!
Temperatursensor verkabeln (AKKU-NTC). Last und DC-Eingang verkabeln (anschlie-
ßen). Beide Batteriesicherungen (7,5 A) einstecken. Applikation einschalten.
10
Benutzerhandbuch UPSI-1202

DC-Stecker 1

Interface Stecker 2: DSUB9
1 Ausgang (+) Interface für RUPS2000
2 Ausgang (–) 1 Battery low Ausgang
3 Eingang (–) 2 n.c.
4 Eingang (+) 3 n.c.
5 Erde 4 Shutdown Eingang
5 Ground
6 n.c.
7 n.c.
8 Power Fail Ausgang
9 n.c.
BATT1 7,5A
BATT2 7,5A
TEMP
BATT
BATT1 NTC BATT2
+ - 10k + -
IN +
GND
GND PC System
OUT + COM
.
2
Benutzerhandbuch UPSI-1202
5.1 DC-Stecker: Anschluss Ein- und Ausgang
Typ: FRONT-MC1,5/5-STF-3,81
PIN
1 Ausgang (+)
2 Ausgang (–)
Die Ausgangsspannung folgt der angeschlossenen
3 Eingang (–)
Eingangs s pannung abzüglich ca. 0,65 V DC (bei
4 Eingang (+)
Volllast). Der Anschluss-Steck v er b inder (5-polig) ist
5 Erde
im Lieferumfang der DC-USV UPSI-1202 enthalten.

5.2 Schnittstelle 9-polig Sub-D

PIN
1 Battery low Ausgang
2 n.c.
3 n.c.
4 Shutdown Eingang
5 Ground
6 n.c.
7 n.c.
8 Power Fail Ausgang
9 n.c.
Power Fail (Ausgang)
Fällt die Netzspannung aus (unter 9,7 V DC), sinkt der Pegel auf -7 V DC.
Ist die Netzspannung ok, liegt der Pegel bei +7 V DC.
Batterie Low (Ausgang)
Ist die Batterie schwach, fällt der Pegel auf -7 V DC.
Ist die Batterie ok, liegt der Pegel bei +7 V DC.
Shutdown (Eingang)
Signal, um den PC im USV-Betrieb abzuschalten.
Der Pegel muss ≥+7 V DC sein und ≥60 msec. anliegen. Die USV schaltet dann nach ca.
10 Sek. ab.
OUT OUT IN IN
+ – – +
