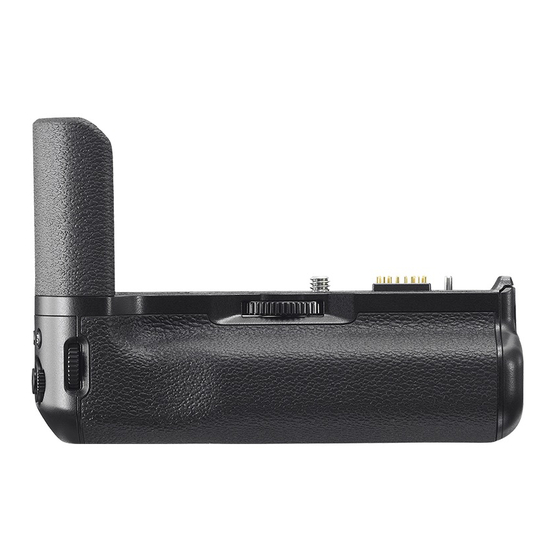

FujiFilm VPB-XT2 Owner's Manual

BL00004839-100
縦位置パワーブースターグリップ
JA
Vertical Power Booster Grip
EN
Grip d'alimentation vertical
FR
Empuñadura de Alimentación Vertical
ES
JA
使用説明書
このたびは弊社製品をお買い上げいただき、 ありがとうございます。
・ ご使用前に必ずお読みください。
・ お読みになったあとは大切に保管してください。
・ ご使用方法、およびバッテリーの安全上のご注意は、カメラの
使用説明書をお読みください。
ご使用前に必ずお読みください
安全上のご注意
• ご使用の前に「安全上のご注意」をよくお読みの上、正しくお
使いください。
• お読みになったあとは大切に保管してください。
表示内容を無視して誤った使い方をしたときに生じる危害や障害の程度を
次の表示で説明しています。
この表示の欄は「死亡または重傷などを負う可能性が想定され
警告
る」内容です。
この表示の欄は「障害を負う可能性または物的損害のみが発生
注意
する可能性が想定される」内容です。
お守りいただく内容の種類を次の絵表示で説明しています。
このような絵表示は、気をつけていただきたい「注意喚起」内
容です。
このような絵表示は、してはいけない「禁止」内容です。
このような絵表示は、必ず実行していただく「強制」内容です。
警告
異常が起きたら電源を切り、電池・バッテリーや AC パワーアダ
プターを外す。
煙が出ている、異臭がするなど異常状態のまま使用すると、火災 ・
電源プラグを
抜く
感電の原因になります。
• お買上げ店にご相談ください。
内部に水や異物を落とさない。
水・異物が内部に入ったら、電源を切り、電池・バッテリーや AC
パワーアダプターを外す。
水ぬれ禁止
そのまま使用すると、ショー トして火災・感電の原因になります。
• お買上げ店にご相談ください。
風呂、シャワー室では使用しない。
風呂、シャワー
火災・感電の原因になります。
室での使用禁止
分解や改造は絶対にしない（ケースは絶対に開けない） 。
火災・感電の原因になります。
分解禁止
落下などによって破損し、内部が露出したときは、露出部に手を触
れない。
感電したり、破損部でケガをする原因になります。
接触禁止
• 感電やケガに注意して速やかに電池・バッテリーを取り出し、お
買上げ店にご相談ください。
指定外の方法で電池・バッテリーを使用しない。
CD
電池は極性（ ）表示どおりに入れてください。
電池・バッテリーを分解、加工、加熱しない。
電池・バッテリーを落としたり、衝撃を加えない。
リチウム電池やアルカリ電池は充電しない。
電池・バッテリーをショー トさせない。
電池・バッテリーを金属製品と一緒に保管しない。
バッテリーを指定以外の充電器で充電しない。
電池 ・ バッテリーの破裂 ・ 液漏れにより、 火災 ・ ケガの原因になります。
指定外の電池 ・ バッテリーや AC パワーアダプターを使用しない。
表示された電源電圧以外の電圧で使用しない。
火災の原因になります。
電池・バッテリーの液が漏れて、目に入ったり、皮膚や衣服に付
着したときは、失明やケガのおそれがあるので、ただちにきれ
いな水で洗い流し、すぐに医師の治療を受ける。
バッテリーが正しく交換されていないと、爆発の危険があります。
交換には同一のものだけを使用してください。
可燃性 / 爆発性ガス / 粉塵のある場所で使用しない。
電池・バッテリーを廃棄する場合や保存する場合には、端子部に
セロハンテープなどの絶縁テープをはる。
他の金属や電池と混じると発火、破裂の原因になります。
注意
AC パワーアダプターを接続したまま移動しない。AC パワーア
ダプターを抜くときは、接続コー ドを引っ張らない。
電源コー ドやケーブルが傷つき、火災・感電の原因になることが
あります。
本製品や AC パワーアダプターや充電器を布や布団でおおった
りしない。
熱がこもりケースが変形し、火災の原因になることがあります。
電源プラグが痛んだり、コンセン トの差し込みがゆるいときは使
用しない。
火災・感電の原因になることがあります。
お手入れの際や長時間使用しないときは、電池・バッテリーや
AC パワーアダプターを外し、電源プラグを抜く。
火災・感電の原因になることがあります。
充電終了後は充電器をコンセン トから抜く。
電源プラグを
コンセン トにつけたままにしておくと火災の原因になることがあります。
抜く
図 1/Figure 1
■ 小形充電式電池のリサイクルについて
小形充電式電池 （リチウムイオンバッテリーまたはニッ
ケル水素電池など）はリサイクル可能な貴重な資源で
す。ご使用済みの電池は、端子を絶縁するためにセロ
ハンテープなどをはるか、個別にポリ袋に入れて最寄りのリサ
イクル協力店にある充電式電池回収 BOX に入れてください。詳
細は、 「一般社団法人 JBRC 」のホームページをご参照ください。
http://www.jbrc.com/
1
各部名称（図 ）
A シャッターボタン
B Q（クイックメニュー）ボタン
C Fn（ファンクション 1 ）ボタン
D キーロックスイッチ
E フロントコマンドダイヤル / 割り当て切替ボタン
F 着脱ダイヤル
G ストラップ取付け部
H 三脚ねじ穴
I 端子
J 装着ねじ
K 端子カバー（カメラに付属）収納スペース
L AE-L ボタン
M リアコマンドダイヤル /
フォーカスアシストボタン
N AF-L ボタン
O フォーカスレバー
P インジケーターランプ
Q パフォーマンス切替スイッチ
R バッテリートレイ
S バッテリーカバーロック
T 端子カバー
U
DCIN 9V 端子
V ヘッドホン端子
2
取り付け方（図 ）
本製品を取り付け / 取り外しする場合は、カメラ本体の電源が
オフになっていることを確認してください。
/ 3
バッテリーの入れ方 取り外し方（図 ）
本製品のバッテリーを交換をする場合は、カメラ本体の電源が
オフになっていることを確認してください。
充電の仕方（図 4 ）
5
ヘッドホンの延長ケーブル使用例（図 ）
プラグのボディ形状が大きく直接装着できない場合は、 延長ケー
ブルをご使用ください。
使用上のご注意
・ 本製品をカメラから取り外した時は、必ず「縦位置パワーブース
ターグリップ用端子カバー（ A ） （図 2 ） 」をカメラに取り付けて
ください。
・ 指定以外のバッテリーや AC パワーアダプターは使用しないで
ください。
・ 水中で使用できる構造になっていません。ゴミや泥、砂、ほこ
り、水、有害ガス、塩分などが本製品の内部に入らないように
ご注意ください。また、水でぬれた場所の上に、本製品を置か
ないでください。バッテリー挿入部、バッテリーカバーは、使
用前に確実に閉まっていることをご確認ください。
・ 本製品の端子には触らないようにしてください。持ち運ぶ場合
B 2
は、本製品の端子部の端子キャップ（ ） （図 ）をかぶせて保
護してください。
主な仕様
適合バッテリー 適合バッテリー
充電式バッテリー NP-W126/NP-W126S
（別売） （別売）
電源 電源
AC AC AC AC-9VS
電源 電源 パワーアダプター
充電時間 充電時間 約 120 分（バッテリー 2 個同時充電）
− 10 ℃ ∼ ＋ 40 ℃（ バ ッ テ リ ー 充 電 時：
使用温度 使用温度
0 ℃ ∼ ＋ 40 ℃）
140.9 mm × 94.0 mm × 53.0 mm
外形寸法（幅×高さ×奥行き） 外形寸法（幅×高さ×奥行き）
含まず）
本体質量（バッテリー含まず） 本体質量（バッテリー含まず） 約 275 g
•
縦位置パワーブースターグリップ（バッ
テリートレイ、端子キャップ含む）
同梱品 同梱品
•
ヘッドホンの延長ケーブル
• AC AC-9VS
パワーアダプター
図 2/Figure 2
(A)
(A)
(B)
図 4/Figure 4
1 2
図 5/Figure 5
WARNING
INFORMATION for customers in the U.S.A.
(FCC Statement)
This device complies with part 15 of the FCC Rules. Operation
is subject to the following two conditions:(1)This device may
not cause harmful interference, and (2) this device must accept
any interference received, including interference that may cause
undesired operation.
This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This
equipment generates, uses, and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However
it is not guaranteed that interference will not occur in a particular
installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning
the equipment off and on, the user is encouraged to try to avoid the
interference by one or more of the following measures ;
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different
from the one to which the receiver is connected.
- Consult the dealer or an experienced radio/TV technician for
help.
You are cautioned that any changes or modifications not expressly
approved in this manual could void your warranty.
For customers In Canada <Caution>
This Class B digital apparalus meets all requirements of the Canadian
interference-Causing Equipment Regulations.
Remarque pour les utilisateurs du Canada <Attention>
Cet appareil est conforme aux limites de la class B sur les émissions
de bruit radio, indiquées dans les Réglements sur les interférences
Radio. Toute modification n'ayant pas été expressément autorisée
pour conformité par le fabricant peut annuler les droits de l'usager à
utiliser cet appareil.
EN Owner's Manual
Thank you for your purchase of this product. Read these instructions be-
fore use and keep them in a safe place. For information on using this
product and on safe battery handling, see the camera manual.
DISPOSAL OF ELECTRICAL AND ELECTRONIC EQUIPMENT IN
PRIVATE HOUSEHOLDS
In the European Union, Norway, Iceland and Liechtenstein: This
symbol on the product, or in the manual and in the warranty,
and/or on its packaging indicates that this product shall not
be treated as household waste. Instead it should be taken to
an applicable collection point for the recycling of electrical and
electronic equipment.
If your equipment contains easy removable batteries or accumulators please
dispose these separately according to your local requirements.
The recycling of materials will help to conserve natural resources. For more de-
tailed information about recycling this product, please contact your local city
offi ce, your household waste disposal service or the shop where you purchased
the product.
A lithium ion battery that is recyclable powers the product you
have purchased. Please call 1-800-8-BATTERY for information on
how to recycle this battery.
Be sure to read these notes before use
Safety Notes
• Make sure that you use your camera correctly. Read these safety notes and
your Owner' s Manual carefully before use.
• After reading these safety notes, store them in a safe place.
About the Icons
The icons shown below are used in this document to indicate the severity of
the injury or damage that can result if the information indicated by the icon is
ignored and the product is used incorrectly as a result.
This icon indicates that death or serious injury can result if the
WARNING
information is ignored.
This icon indicates that personal injury or material damage
CAUTION
can result if the information is ignored.
The icons shown below are used to indicate the nature of the instructions which
（突起部
are to be observed.
Triangular icons tell you that this information requires attention ("Im-
portant").
Circular icons with a diagonal bar tell you that the action indicated is
prohibited ("Prohibited").
Filled circles with an exclamation mark indicate an action that must be
performed ("Required").
WARNING WARNING
If a problem arises, turn the camera off , remove the battery, and disconnect If a problem arises, turn the camera off , remove the battery, and disconnect
and unplug the AC power adapter. Continued use of the camera when it and unplug the AC power adapter. Continued use of the camera when it
Unplug
is emitting smoke, is emitting any unusual odor, or is in any other ab- is emitting smoke, is emitting any unusual odor, or is in any other ab-
from
normal state can cause a fi re or electric shock. Contact your FUJIFILM normal state can cause a fi re or electric shock. Contact your
power
socket dealer. dealer.
Do not allow water or foreign objects to enter the camera. If water or foreign
objects get inside the camera, turn the camera off , remove the bat-
tery, and disconnect and unplug the AC power adapter. Continued
use of the camera can cause a fi re or electric shock. Contact your
FUJIFILM dealer.
Do not use the camera in the bathroom or shower. This can cause a fi re or
Do not
electric shock.
use in the
bathroom
or shower
Never attempt to change or take apart the camera (never open the case). Failure
Do not
to observe this precaution can cause fi re or electric shock.
disas-
semble
図 3/Figure 3
1
④ ④
③
2
WARNING WARNING
Should the case break open as the result of a fall or other accident, do not touch the
exposed parts. Failure to observe this precaution could result in electric
Do not shock or in injury from touching the damaged parts. Remove the
touch
battery immediately, taking care to avoid injury or electric shock, and
internal
take the product to the point of purchase for consultation.
parts
Do not use the battery except as specifi ed. Load the battery as shown by
the indicator.
Do not heat, change or take apart the battery. Do not drop or subject the battery
to impacts. Do not store the battery with metallic products. Any of these
actions can cause the battery to burst or leak and cause fi re or injury
as a result.
Use only batteries or AC power adapters specifi ed for use with this camera. Do
not use voltages other than the power supply voltage shown. The use of other
power sources can cause a fi re.
If the battery leaks and fl uid gets in contact with your eyes, skin or clothing, fl ush
the aff ected area with clean water and seek medical attention or call an emergency
number right away.
Do not use the charger to charge batteries other than those specifi ed here. The
supplied charger is for use only with batteries of the type supplied
with the camera. Using the charger to charge conventional batter-
ies or other types of rechargeable batteries can cause the battery to
leak, overheat or burst.
Do not use in the presence of fl ammable objects, explosive gases, or dust.
When carrying the battery, install it in a digital camera or keep it in the hard case.
When storing the battery, keep it in the hard case. When discarding, cover the
battery terminals with insulation tape. Contact with other metallic objects
or batteries could cause the battery to ignite or burst.
CAUTION CAUTION
Do not move the camera while the AC power adapter is still connected. Do
not pull on the connection cord to disconnect the AC power adapter. This can
damage the power cord or cables and cause a fi re or electric shock.
Do not cover or wrap the camera or the AC power adapter in a cloth or blanket.
This can cause heat to build up and distort the casing or cause a fi re.
When you are cleaning the camera or you do not plan to use the camera for an
extended period, remove the battery and disconnect and unplug the AC power
adapter. Failure to do so can cause a fi re or electric shock.
When charging ends, unplug the charger from the power socket. Leaving the
charger plugged into the power socket can cause a fi re.
Parts of the VPB-XT2 (Figure 1) Parts of the VPB-XT2 (Figure 1)
A
Shutter button
B
Q (quick menu) button
C
Fn (function 1) button
D
Control lock
E
Front command dial/role selection button
F
Lock screw knob
G
Eyelet for camera strap
H
Tripod socket
I
Connector
J
Lock screw
K
Compartment for connector cover supplied with camera
L
AE-L button
M
Rear command dial/FOCUS ASSIST button
N
AF-L button
O
Focus stick (focus lever)
P
Indicator lamp
Q
Performance selector
R
Battery tray
S
Battery-chamber cover latch
T
Connector cover
U
9 V DC-IN connector
V
Headphone jack socket
Attaching the VPB-XT2 (Figure 2) Attaching the VPB-XT2 (Figure 2)
Be sure the camera is off before attaching or detaching the VPB-XT2.
Inserting and Removing Batteries (Figure 3) Inserting and Removing Batteries (Figure 3)
Be sure the camera is off before replacing the batteries in the VPB-XT2.
Charging (Figure 4) Charging (Figure 4)
The Headphone Extension Cable (Figure 5) The Headphone Extension Cable (Figure 5)
Use the extension cable if the headphone plug is too big for the socket.
Precautions for Use Precautions for Use
• Replace the camera connector cover (A) when the product is not in
use (Figure 2).
• Use only with batteries and AC power adapters designated for use with
this product.
• This product is not waterproof. Keep the interior free of water, sand,
dust, mud, salt, harmful gases, and other foreign matter. Do not place
on wet surfaces. Before use, confi rm that the battery chamber and
battery-chamber cover are securely closed.
• Do not touch the connectors. Replace the connector cap (B) for trans-
port (Figure 2).
Specifi cations Specifi cations
Battery Battery NP-W126/NP-W126S rechargeable
(available separately) (available separately)
battery
Power Power
AC power adapter AC power adapter AC-9VS AC power adapter
supply supply
Approx. 120 minutes (when charging two
Charging time Charging time
batteries simultaneously)
–10 °C to +40 °C/+14 °F to +104 °F (0 °C to
Operating temperature Operating temperature
FUJIFILM
40 °C/+32 °F to +104 °F when batteries are charging)
140.9 mm × 94.0 mm × 53.0 mm/5.5 in.
Dimensions (W × H × D) Dimensions (W × H × D)
× 3.7 in. × 2.1 in., excluding projections
Weight (excluding battery) Weight (excluding battery) Approx. 275 g/9.7 oz.
• Vertical power booster grip (includes
battery tray and connector cap)
Items included with purchase Items included with purchase
• Headphone extension cable
• AC-9VS AC power adapter
④ ④
