(Attention! La bague d'étanchéité se trouve en-dessus de l'écrou-raccord!)
Placez le refroidisseur à condensat (2) dans son support
-
- Fixez le réfrigérant postérieur avec un élastique (3)
Installez le piston collecteur (4) et fixez-le avec la fixation du piston (5)
-

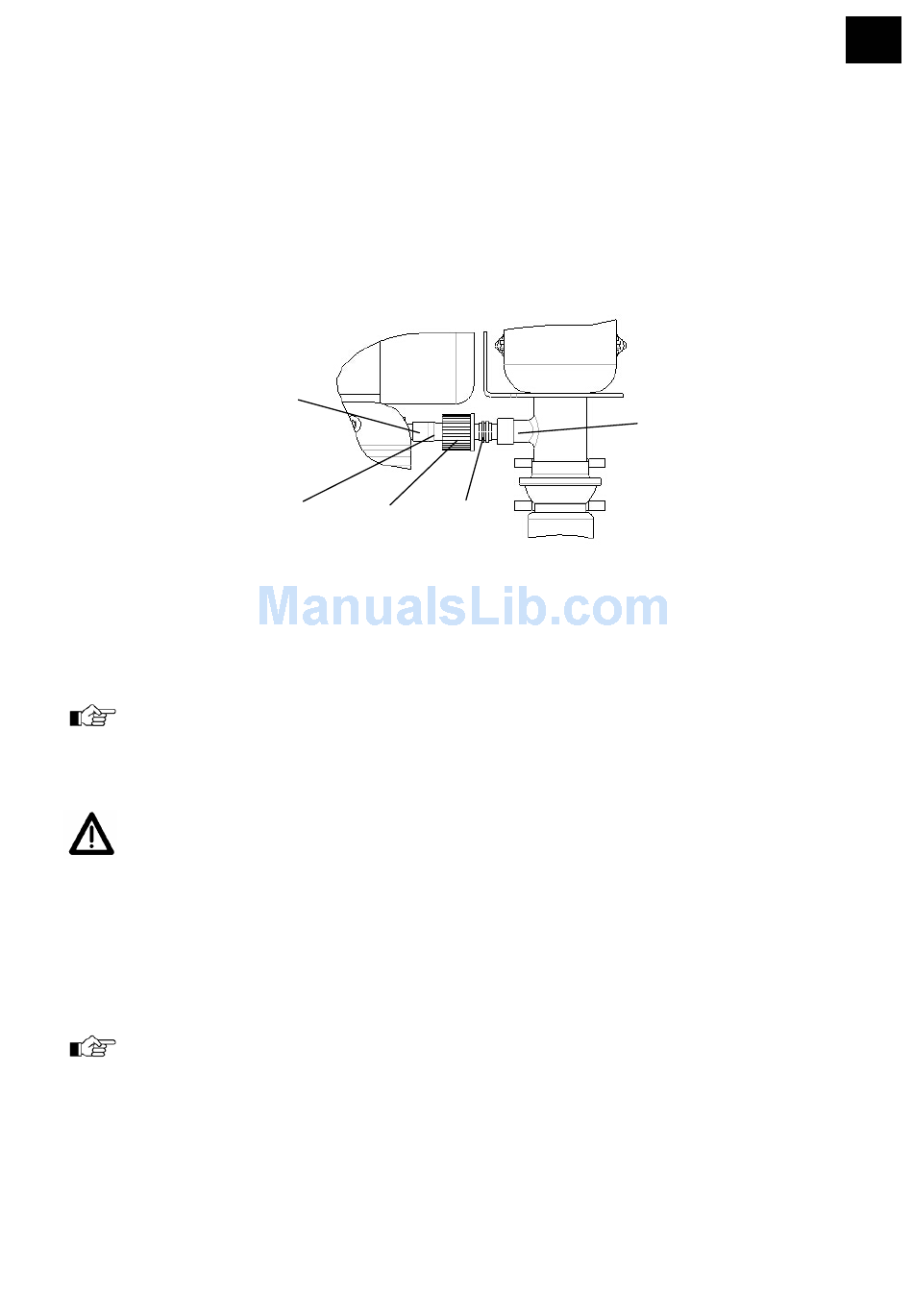

- Sur le flexible PTFE fourni (7), comme illustré sur le schéma, installez l'écrou-raccord rouge
(10) et la bague d'étanchéité (9) sur le côté droit. Installez la conduite ainsi préparée dans
le filetage du verre (18) du réfrigérant postérieur (2). Placez l'extrémité gauche sur la
tubulure d'évacuation (6) puis serrez l'écrou-raccord (10).
- L'eau de refroidissement est raccordée sur les raccords (11) et l'air sortant (si nécessaire)
sur le raccord (14)
2.3. Raccord à vide
- Le raccordement du vide se fait sur la tubulure d'alimentation (12)
2.4. Raccordement électrique
Attention : le ROTAVAC vario control se compose d'une partie pompe (24V=) et d'un
transformateur (tension réseau)
- Avant de raccorder le transformateur au secteur, vérifiez que :
La tension de réseau est conforme aux indications figurant sur la plaque signalétique
(voir également les "Consignes de sécurité") ; Si les prises sont différentes, voir
„Remarques générales"
- Branchez l'appareil sur la prise secteur.
- Raccordez la ligne de raccordement de la partie pompe à l'unité de commande (voir les
instructions d'utilisation LABOROTA 4002/4003 control vario à ce sujet)

3. ROTAVAC vario tec et ROTAVAC valve tec

Attention : Le ROTAVAC vario tec ne peut être utilisé qu'en liaison avec l'évaporateur
rotatif LABOROTA 4002/4003!

3.1. Installation de l'appareil

Placez les appareils sur une surface plane et solide. L'appareil doit être à l'horizontale.
-
