ROTAVAC valve tec auf dem ROTACOOL direkt platziert werden.

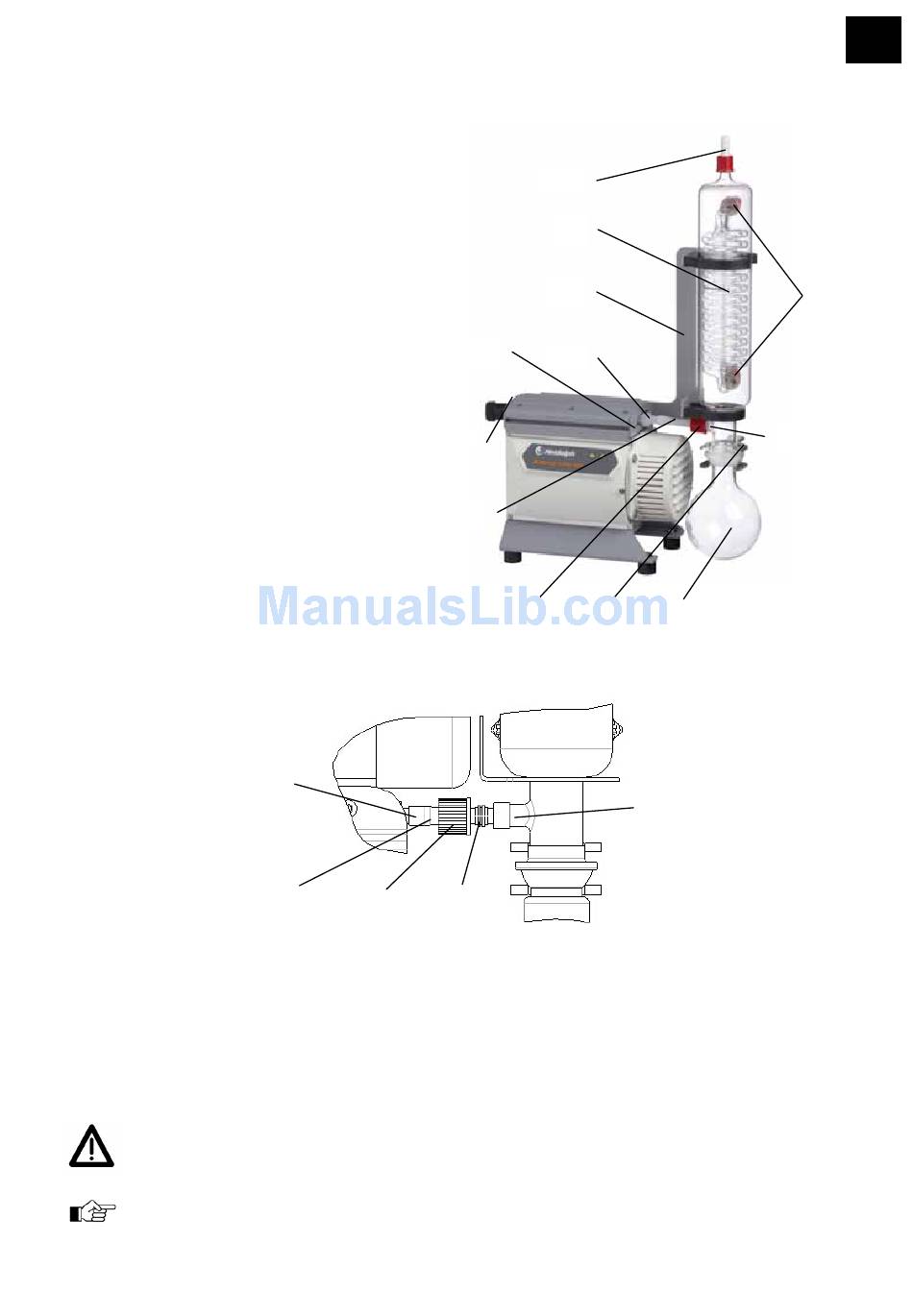

Abdeckblech (17) mit 2 Schrauben entfernen
-
- Haltebügel (1) für Kondensatkühler (2)
mit 2 mitgelieferten Schrauben an die
Rückseite der Vakuumpumpe in der
durch das Abdeckblech freigelegten
Nut montieren. Dazu die beiden 4-
Kantmuttern in die Nut einschieben
- Abdeckblech (17) wieder montieren
Kappe (10) von Kondensatkühler
-
abschrauben (Vorsicht Klemmring
befindet sich unter Kappe!)
- Kondensatkühler (2) in Halterung
platzieren
- Auffangkolben (4) ansetzen und mit
Kolbenklemme (5) sichern
- Mitgelieferte PTFE Schlauchleitung (7)
wie in Zeichnung gezeigt mit
Überwurfmutter rot (10) und Dichtring
(9) auf der rechten Seite versehen.
Vorbereitete Leitung in das
Glasgewinde (18) des Nachkühlers (2)
stecken. Linkes Ende auf
Auslassstutzen (6) fest aufschieben,
dann Überwurfmutter (10) festziehen.
- Kühlwasser wird an den Anschlüssen
(11) angeschlossen, Abluft (wenn
erforderlich) am Anschluss (14)

3.3.Vakuumanschluss

- Der Anschluss des Vakuums erfolgt am Einlassstutzen (12)

3.4.Elektrischer Anschluss

- Vor dem Anschluss des Netzteils an das Stromnetz prüfen, dass:
die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt (siehe auch
„Sicherheitshinweise"); bei abweichender Steckernorm siehe „Allgemeine Hinweise"
Achtung: die ROTAVAC vario tec besteht aus einem Pumpenteil (24V=) und einem
Netzteil (Netzspannung)
6
7
10
14
2
1
17
6
12
7
5
10
9
11
18
4
15
D
11
