5. Centralina per vuoto

5.1. Installazione dell'apparecchio

Disporre la centralina del vuoto su un basamento piano e stabile.

5.2. Eseguire i collegamenti

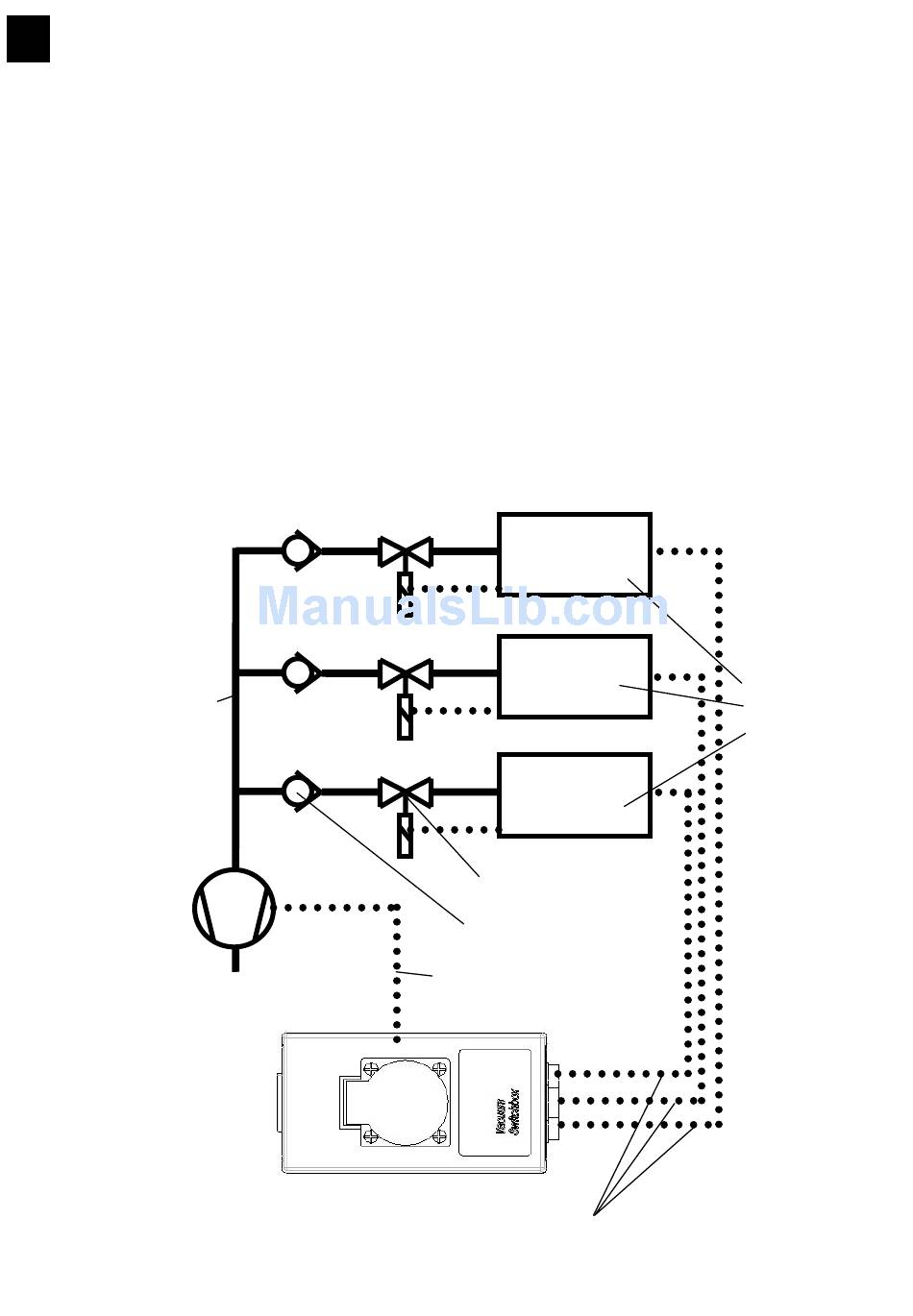

La centralina del vuoto consente di azionare sino a 3 evaporatori rotanti collegati ad una
pompa per vuoto. Gli allacciamenti elettrici e i raccordi del vuoto devono essere eseguiti
attenendosi all'immagine. Poiché i 3 evaporatori rotanti possono funzionare a pressioni
diverse, sarà necessario montare 3 valvole di non ritorno, come illustrato nell'immagine. Le
tubazioni di raccordo e le valvole di non ritorno sono comprese nella fornitura. La pompa per
vuoto deve essere collegata alla presa della centralina del vuoto.
Linee del
vuoto
pompa per
vuoto
Tubazioni di raccordo
System
1
System
2
System
3
Valvola per vuoto
Valvola di non
ritorno
Linea di collegamento
pompa per vuoto
160
LABOROTA
Con unità di
controllo
vuoto
