Heidolph ROTAVAC valve control Instruction Manual page 33

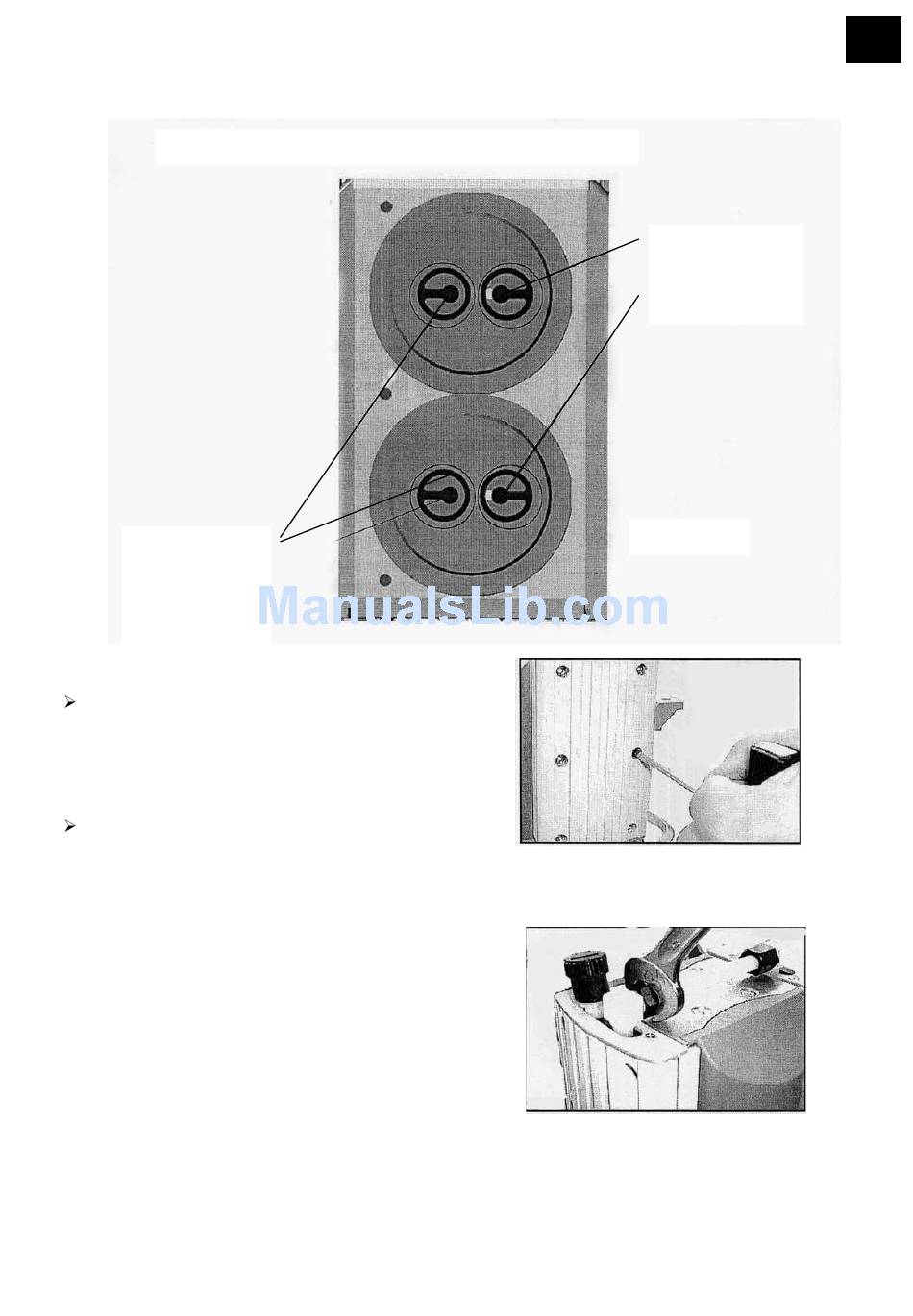

Schema Pumpenkopf mit Kopfdeckeln und Ventilen
Auslasseite
(runde
zentrische
Öffnung unter
Ventil)
Gehäusedeckel aufsetzen.
Durch leichtes Bewegen des Gehäusedeckels
sicherstellen, dass Kopfdeckel korrekt positioniert
sind.
Die sechs Zylinderschrauben mit Innensechskant
diagonal versetzt zuerst leicht anziehen, dann
festziehen.
Nicht auf Anschlag festziehen, maximales
Drehmoment: 6 Nm.
Montage des Verbindungsschlauches (nur ROTAVAC vario control)
Schlauchansatz der Verschraubung mit Gabelschlüssel
(SW 15) in den Schlauch hineindrehen.
Überwurfmutter zuerst mit der Hand anziehen und dann
mit dem Gabelschlüssel noch eine Umdrehung.
33
Einlasseite
(nierenförmige
Öffnung neben
Ventil)
Motorseite
D
