I
di serraggio si trova sotto il tappo a vite)
- Collocare il condensatore (2) nel supporto
Assicurare il postcondensatore con una fascetta in gomma (3)
-
- Posizionare il pallone di raccolta (4) fissandolo con l'apposito dispositivo di serraggio
(5)

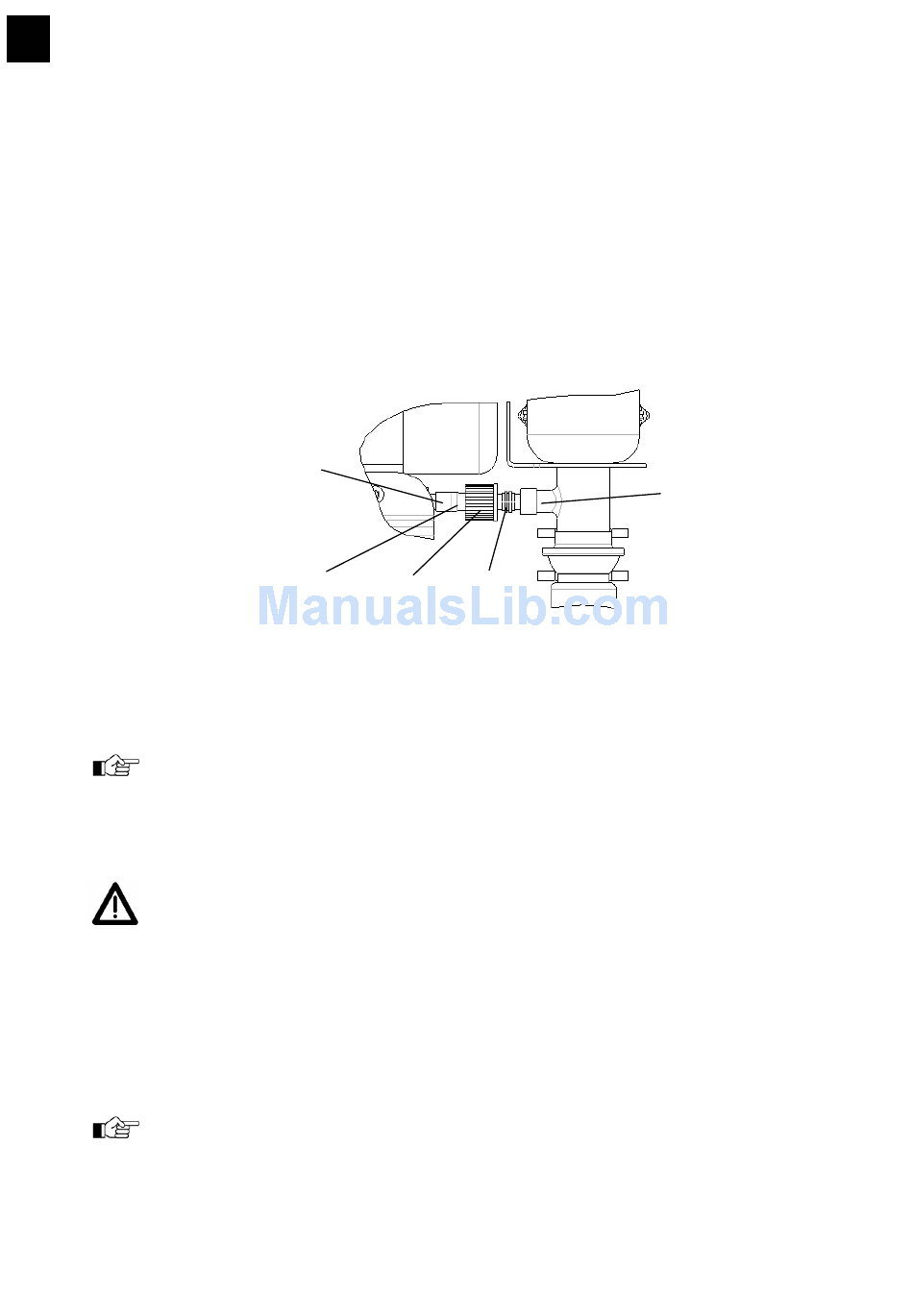

- Come illustrato nel disegno, applicare all'estremità destra del tubo flessibile in PTFE
compreso nella fornitura (7) il dado di raccordo rosso (10) e l'anello di tenuta (9).
Introdurre il tubo così montato nella filettatura in vetro (18) del postcondensatore (2).
Fissare bene l'estremità sinistra al raccordo di scarico (6) e serrare con il dado di
raccordo (10).
- Allacciare l'acqua di raffreddamento ai raccordi (11), il condotto dell'aria di scarico (se
necessario) al raccordo (14)

2.3. Allacciamento del vuoto

L'allacciamento del vuoto viene eseguito nel raccordo di ingresso (12)
-

2.4. Allacciamento alla rete elettrica

Attenzione: il ROTAVAC vario control è costituito da una pompa (24V=) e da un
alimentatore (tensione di rete)
- Prima di procedere all'allacciamento dell'alimentatore alla rete elettrica assicurarsi
che:
La tensione di rete corrisponda ai dati riportati sulla targhetta (si vedano anche le
"Avvertenze di sicurezza"); in caso di una spina non conforme si consultino le
"Avvertenze generali"
- Allacciare la linea di collegamento dell'apparecchio alla presa di rete.
- Allacciare la linea di collegamento della pompa al dispositivo di comando (si vedano
le istruzioni per l'uso del LABOROTA 4002/4003 control vario)

3. ROTAVAC vario tec e ROTAVAC valve tec

Attenzione: il ROTAVAC vario tec può essere adoperato solo abbinato all'evaporatore
rotante modello LABOROTA 4002/4003!
6
7
10
156
9
18
