D

1. ROTAVAC valve control

1.1. Aufstellen des Gerätes
Die Geräte auf eine ebene, feste Unterlage stellen. Das Gerät muss waagerecht stehen.
-

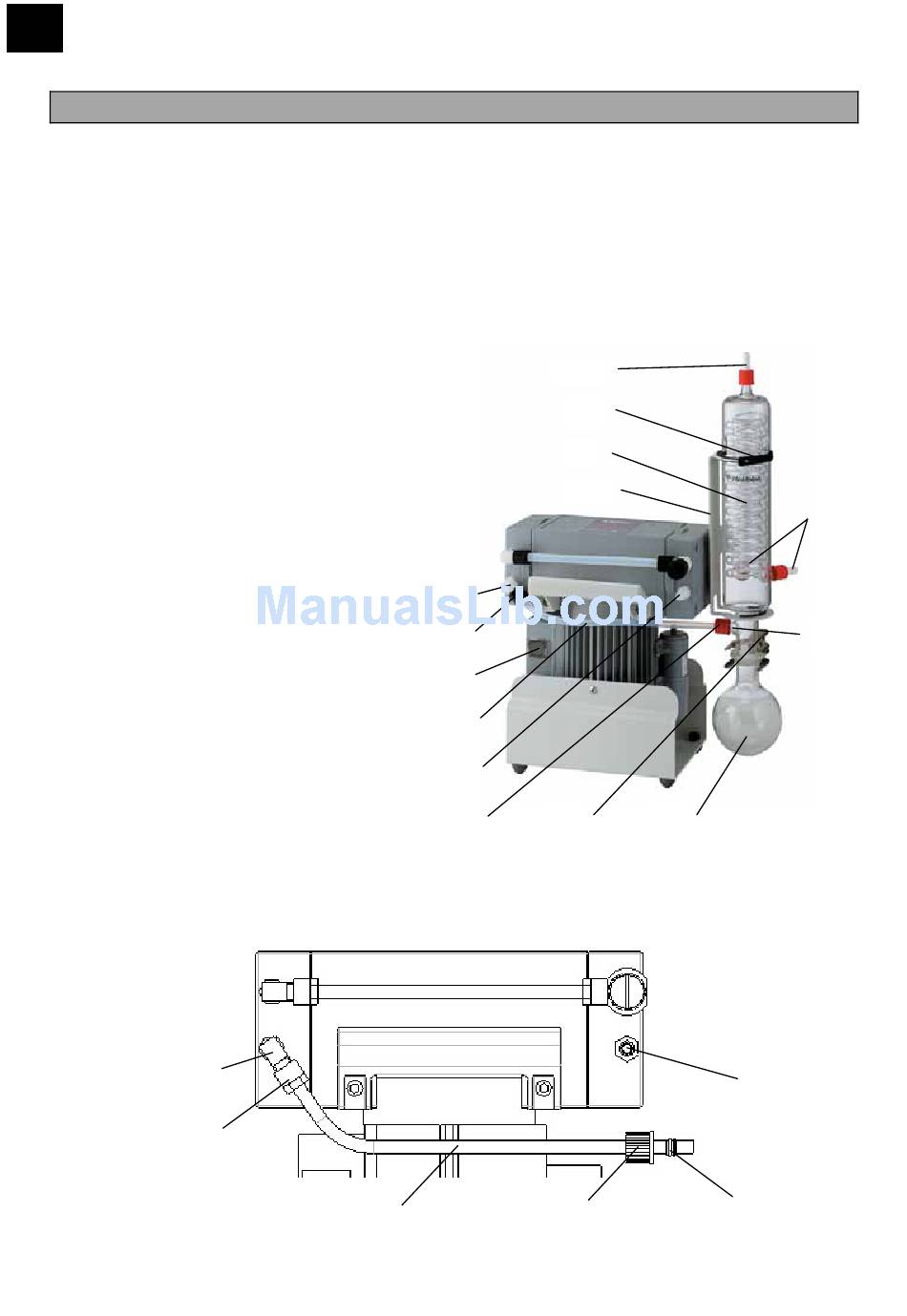

1.2. Montage Kühlerhalterung und Kondensatkühler
- Haltebügel (1) für Kondensatkühler
mit 2 mitgelieferten Schrauben an
die Rückseite der Vakuumpumpe
montieren.
- Kappe (10) von Kondensatkühler
abschrauben (Vorsicht Klemmring
befindet sich unter Kappe!)
- Kondensatkühler (2) in Halterung
platzieren
- Kondensatkühler (2) mit
Gummiband (3) sichern
- Auffangkolben (4) ansetzen und
mit Kolbenklemme (5) sichern
- Auslassstutzen (6) herausdrehen
und durch gewinkelten
Auslassstutzen ersetzen (im
Lieferumfang enthalten)
Auf mitgelieferte PTFE
-
Schlauchleitung (7) wie in
Zeichnung gezeigt Überwurfmutter
schwarz (8) auf die linke Seite und
Überwurfmutter rot (10) und
Dichtring (9) auf die rechte Seite
des Schlauches schieben.
Vorbereitete Leitung wie im Bild
gezeigt auf gewinkelten Auslassstutzen (6) aufschieben und anderes Ende in das
Glasgewinde (18) am Kondensatkühler schieben. Überwurfmuttern (8 und 10) festziehen.
- Kühlwasser wird an den Anschlüssen (11) angeschlossen, Abluft (wenn erforderlich) am
Anschluss (14)
6
8

AUFBAU

6
8
13
7
12
10
7
8
14
3
2
1
5 4
10
11
18
12
9
