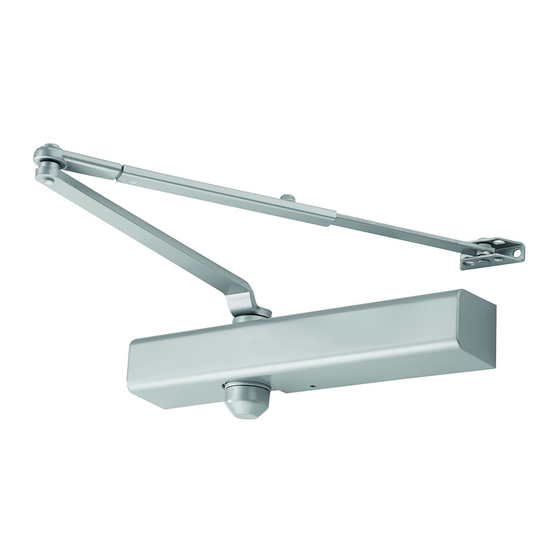

Falcon SC81 Installation Instruction

FERME-PORTE SÉRIE SC 80
INSTRUCTIONS D'INSTALLATION
Modèles avec bras Spring-N-Stop
& Spring-N-Stop/avec retenue
SC81 (1-6 Adj.)
Parallel Arm
Closer mounted on push side of
Installation
door.(Opposite of the hinge side)
Installation "bras parallèle" Ferme-porte installé sur le côté à
pousser de la porte. (À lopposé du côté de la charnière)
Instalación "brazo paralelo" Cerrador montado a lado del empuje
de la puerta. (Opuesto al lado del gozne)
FASTENERS
1/4-20 machine
1/4-20 machine
1/4-20 machine
Thru-bolt
Customer Service Servicio al cliente
1-877-671-7011
SC 80 SERIES DOOR CLOSER
INSTALLATION INSTRUCTION
Spring-N-Stop & Spring-N-Stop/Hold Open Arm Models
Latch Speed Valve
Vitesse de verrouillage
Velocidad del seguro
DOOR OR
DRILL-SIZES
FRAME
WOOD
#14 wood
drill: #7
METAL
tap: 1/4-20
WOOD
#14 wood
drill: #7
tap: 1/4-20
METAL
WOOD
#14 wood
drill: #7
METAL
tap: 1/4-20
ALL
Service à la clientèle
www.allegion.com/us
SC81 (1-6 Adj.)
(Optional)
(Optionnelle)
(Opcional)
1/8"
1/8"
1/8"
3/8"
CERRADOR DE PUERTA SERIE SC 80
INSTRUCCIONES DE INSTALACIÓN
Modelos con brazo Spring-N-Stop
& Spring-N-Stop/con retención
SC81 (1-6 Adj.)
Main Speed Valve
Vitesse de fermeture
Velocidad principal
BC = Backcheck Valve
Résistance douverture
Resistencia de apertura
=
Spring Power Adjustment
Réglage de la force du resort
Ajuste de la potencia del resorte
DA
DA = Delay Action Valve (Optional)
Soupape de retardement (Optionnelle)
Válvula de retardación (Opcional)
CAUTION
!
IMPROPER INSTALLATION OR REGULATION MAY
RESULT IN PERSONAL INJURY OR PROPERTY DAMAGE.
FOLLOW ALL INSTRUCTIONS CAREFULLY. FOR
QUESTIONS, CALL FALCON AT 1-877-671-7011
! ADVERTENCIA
Una instalación o un ajuste incorrectos pueden resultar en
daño personal o material. Siga bien todas las instrucciones.
para más informaciones, llama a lcn al
1-877-671-7011
DANGER
!
Une installation ou un réglage inadéquats peuvent
entraîner des blessures ou des dommages. Veuillez
suivre toutes les instructions avec soin. Pour plus de
renseignements, composez le
1-877-671-7011
!
!
!
© Allegion 2016
Printed in U.S.A.
43164 Rev. 08/16-f
