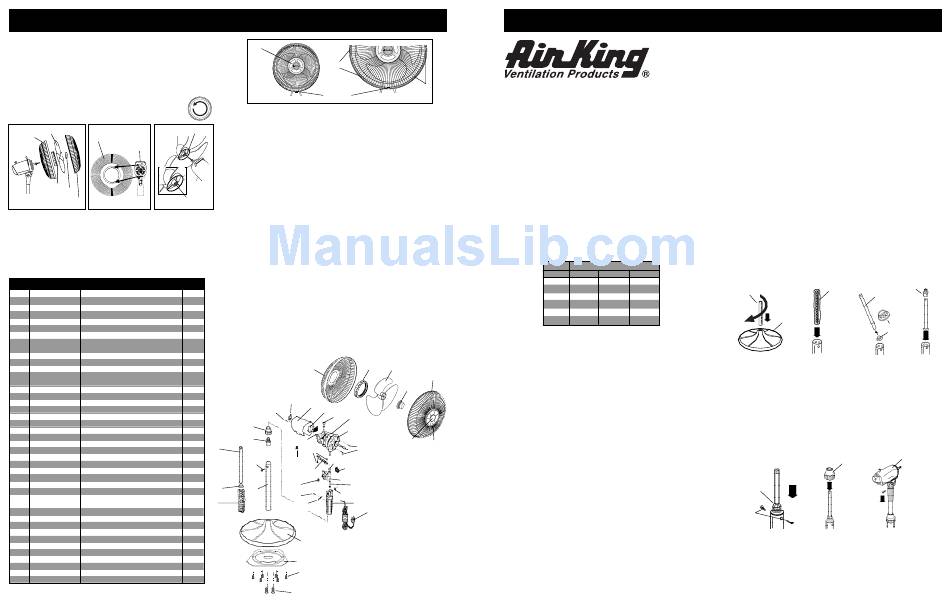

AirKing 4C945J Operating Instructions & Parts Manual

MODELO 4C945J/9126J
ENSAMBLE DE LA HELICE Y LA REJILLA
1. Inclinar la Cabeza del Ventilador hacia atrás. Coloque la Rejilla
Plástica Trasera en el Motor. (Figura 5) Alinear el corte triagular "∆"
de la Rejilla Plástica Trasera con la protuberancia triangular de la
parte superior de la cubierta del Motor. ( Figura 6 )
2. Asiente la Rejilla y sujetela con la Tuerca de Plástico. Hacia la Derecha.
3. Deslice la Helice en el Eje del Motor. (Alinear la Ranura Del Cubo de
la Tapa con el Pasador del eje del motor.) (Figura 7)
4. Para asegurar la Paleta, enroscarla hasta que quede apretada
en el Cubo de la Tapa haciéndola girar Hacia la Izuierda.
REJILLA
HELICE Pasador
REJILLA PLÁSTICA
PLÁSTICA
TRASERA
TRASERA
MOTOR
TUERCA DE
PLASTICO TAPA
Ranura
REJILLA
Del Cubo
DELANTERA
Figura 5 Figura 6 Figura 7
5. Con la Cabeza del Ventilador inclinada hacia atrás y centrada, alinear
el Adorno de tal manera que la divisa quede horizontal. Insertar la
parte inferior de la Rejilla Métalica Delantera dentro de la Rejilla
Plástica Trasera. La proyección de la parte inferior de la Rejilla
Plastica Trasera debe quedar entre dos Alambres de la parte
delantera. Cerrar apretando la parte delantera contra la parte trasera
empezando en la parte superior y continuar cerrando hacia abajo
ambos lados. (Figure 8)
Ref. Parte No. Descripción Cant.
1 2010815 Tuerca de Ajuste de Altura
2 2010814 Retén de Columna (Collar)
3 2098040 Tornillo de Cabeza Phillips #6 x 5/16"
4 2069006G Tubo de Diámetro Grande
5 2011862B Base (Redonda)
6 2060027P Peso (Acero)
7 2090038 Tornillo de Cabeza Phillips #8 x 9/16"
8 2090092 Tornillo de Fijación de Cabeza
Phillips #8 x 12
9 2098127D Resorte (En Bolsa)
10 2010809 Casquillo a Presión
11 2061049 Tubo de Extensión
12 2090019 Tornillo Phillips de Cabeza
Reforzada #7 x 5/8"
13 2010803 Botón del Interruptor
14 2010677 Cubierta del Motor (Trasera)
15 2010810 Soporte del Interruptor
16 2055087 Interruptor
17 2010121 Botón de Oscilación
18 2030066GS Motor
19 2010710 Cubierta del Motor (Frontal)
20 2090080 Tornillo # 7 x 5/16"
21 2090140 Tornillo de Enlace
22 2010276 Enlace
23 2010808D Casquillo del Cuello
24 2010162B Placa de Trinquete
25 2010258D Pieza del Cuello
26 2090586 Resorte de Elevación
27 2090516 Perno de Tope
28 2090033 Tuerca Hexagonal
29 2090027P Tornillo Phillips de Cabeza Reforzada
#8 x 1/2 Para el Collar
30 2090521 Eje de Elevación
31 2010821 Collar
32 2050042W Cordón Eléctrico
33 2011200 Rejilla Trasera
34 2010359 Tuerca de Plástico
35 2011013 Paletas
36 2010059 Rotor
37 2096214P Rejilla Frontal
38 2010238 Ornamento de la Rejilla
39 2070024G Ojo de Buey AirKing
40 2090529 Tuerca Para Alambre A-O
Rev. C 5/00
ADORNO
PUNTOS
R
Innovators in Home Comfort TM DE
CIERRE
APÉNDICE
Figura 8
OPERACIÓN
OSCILACIÓN
1. Tire hacia afuera del botón de oscilación que se encuentra en la parte
trasera del motor para poner el Ventilador en posición fija.
2. Oprima el botón de oscilación y el Ventilador oscilará de lado a lado.
INCLINACIÓN
El ángulo de inclinación se ajusta empujando la Cabeza del Ventilador
hacia adelante o hacia atrás.
AJUSTE DE LA ALTURA
Para ajustar la altura del Ventilador, afloje la Tuerca de Ajuste de Altura,
cuidadosamente eleve o baje el Ventilador, y vuelva a apretar la tuerca firmemente.
VELOCIDAD
La velocidad se controla girando el conjuntor rotatorio que se encuentra en
la parte trasera del alojamiento del motor.
MANTENIMIENTO
ADVERTENCIA: DESCONECTE SIEMPRE EL CORDÓN ANTES DE
MOVER O DAR SERVICIO AL VENTILADOR.
LIMPIEZA
Utilice un trapo suave, humedecido con una solución de jabón suave. Evite el
uso de gasolina, bencina, diluyentes, solventes clorados, limpiadores ásperos,
etc., ya que causarán daños al Ventilador.
LUBRICACIÓN
1
1 Los cojinetes de precisión vienen sellados de fábrica de por vida y no requieren
2 de lubricación adicional.
1
ALMACENAMIENTO
1
Cuando no esté en uso, guarde la unidad en un lugar limpio y seco.
1
ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIOS O
6
DESCARGAS ELÉCTRICAS, NO USE ESTE VENTILADOR CON NINGÚN
DISPOSITIVO DE CONTROL DE VELOCIDAD DE ESTADO SÓLIDO.
1
1
1
33 34
1
1
1
1
13
1
14
15
1
12
17
1
18
1
1
19
1
2
2
16
2
20
11 21
1
1
40 23
1 3
24
1
22
1
25
27
1 26
10
4
1
29 28
9 31
1
30
1 32
1
1
1
1
5
1
1
1
6
1
7
1
1
8
4
OPERATING INSTRUCTIONS & PARTS MANUAL
R
Innovators in Home Comfort TM
PUNTOS
DE
CIERRE
READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE, INSTALL, OPERATE OR MAINTAIN THE PRODUCT DESCRIBED.
PROTECT YOURSELF AND OTHERS BY OBSERVING ALL SAFETY INFORMATION. FAILURE TO COMPLY WITH INSTRUCTIONS
COULD RESULT IN PERSONAL INJURY AND/OR PROPERTY DAMAGE! RETAIN INSTRUCTIONS FOR FUTURE REFERENCE.
DESCRIPTION
The AirKing 16" Pedestal Stand Fan features 3-speed rotary knob
operation and two height adjustments. The 16" (40.6 cm) 3-paddle blade
is driven by a permanent split capacitor motor with a 6' (1.8 m) 18/3
cordset.
SPECIFICATIONS
Motor ....................................... 120V, 50/60 Hz
Blade diameter ....................... 16" ( 40.65 cm)
Speeds .................................... 3
Control .................................... Rotary Switch
Air flow distribution ................. 90° Variable
Approvals ................................ UL Listed. Close mesh fan guard meets
MODEL
SPEED
CFM
M 3 /s
RPM
Amps
Watts
dB A
UNPACKING
When unpacking the unit, inspect carefully for any damage that may have
occurred during transit. Check for loose, missing, or damaged parts.
GENERAL SAFETY INFORMATION
35
37
1. Make certain that the power source conforms to the electrical
requirements of the Fan.
36
2. The power cord is equipped with a three-prong grounded plug that must
be inserted into a matching receptacle. Under no circumstances must the
grounding prong be cut off the plug. Where a two-prong wall receptacle
is encountered, it must be replaced with a properly grounded three-prong
receptacle installed in accordance with the National Electrical Code
(NEC) and all applicable local codes and ordinances. This work must be
done only by a qualified electrician, using copper wire only.
39
38
WARNING: USE OF A THREE-PRONG TO TWO-PRONG ADAPTER
IS NOT RECOMMENDED.
CREATE THE RISK OF ELECTROCUTION.
ADAPTERS IS NOT PERMITTED IN CANADA.
3. Where possible, avoid the use of extension cords. If they must be
used, minimize the risk of overheating by ensuring that they are UL
listed and of the proper gage and length. Never use a single extension
cord to operate more than one Fan.
4. Do not insert fingers or foreign objects into the Fan. Do not block or
tamper with the Fan in any manner while it is in operation.
5. To avoid the possibility of overturning the fan, ensure that it is on a
stable, level surface.
6. Unplug power cord before installing or servicing the Fan.
7. Completely reassemble Fan, according to instructions, before
reconnection to power supply.
WARNING: DO NOT DEPEND UPON THE ON-OFF SWITCH AS THE
SOLE MEANS OF DISCONNECTING POWER WHEN INSTALLING OR
SERVICING THE FAN. ALWAYS UNPLUG THE POWER CORD.
2084070A Rev. C 5/00
16" PEDESTAL STAND FAN
MODEL 4C945J/9126J
READ AND SAVE THESE INSTRUCTIONS
8. This Fan is intended for general use ONLY. It must NOT be used in
potentially dangerous locations such as flammable, explosive,
chemical-laden or wet atmospheres. DO NOT use Fan in a window.
Rain may create an electrical hazard.
WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK,
DO NOT USE THIS FAN WITH ANY SOLID STATE SPEED CONTROL
DEVICE.
ASSEMBLY
1. Push the end of the Large Diameter Pipe, without holes, into the
Base. You may have to turn the Pipe while pushing to completely seat
into Base. (Figure 1)
2. LEAVE SPRING IN BAG and drop into Large Diameter Pipe. (Figure 2)
3. Firmly push Plastic Bushing into end of Extension Pipe that has
OSHA requirements.
raised "bumps". (Figure 3)
4. Slide Retainer over Extension Pipe. Set the Extension Pipe into
4C945J/9126J
Column. (Figure 4)
HIGH MED LOW
2681 2355 2000
Large
1.27 1.11 0.94
Diameter
1400 1230 1045 Pipe
.61 .51 .45
70 60 55
53 49 44
Figure 1
5. Insert Extension Pipe Retainer into Large Diameter Pipe. Fasten
with two #6-5/16" Phillips pan head Screws. DO NOT OVERTIGHTEN.
(Figure 5)
6. Slide height adjustment nut over Extension pipe. (Figure 6)
CAUTION: DO NOT TIGHTEN THE HEIGHT ADJUSTMENT
NUT UNTIL MOTOR ASSEMBLY IS INSTALLED.
7. Lower Motor Assembly onto Extension Pipe, turn until Pipe seats
and holes at rear line up. Fasten with Screw as shown. (Figure 7)
IMPROPER CONNECTION MAY
USE OF SUCH
Extention Pipe
Retainer
Phillips
Screws
8. Tighten Height Adjustment Nut. Do not over tighten.
1
Retainer
Spring
Extention
Pipe
Base
Plastic
Bushing
Figure 4
Figure 2 Figure 3
Motor
Height
Assembly
Adjustment
Nut
Figure 7
Figure 5 Figure 6
2084070A
