SRAM BB30 User Manual

2
3
www.sram.com p/n 95-6115-002-000 Rev B ©SRAM Corporation, 2008

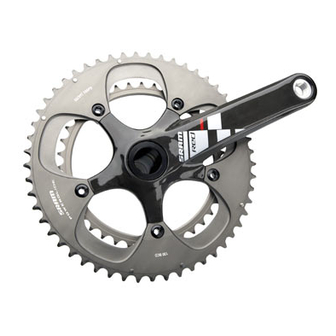

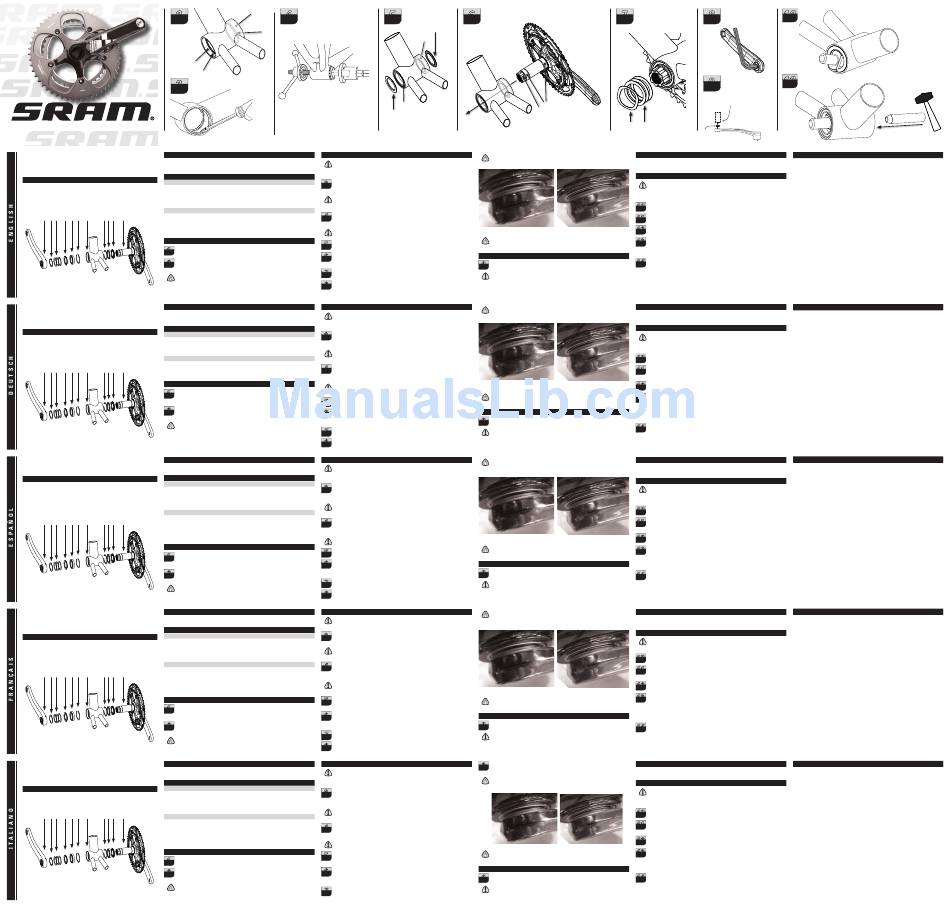

BB30 Crankset User Manual
BB30 Crankset
C O M P A T I B I L I T y
SRAM BB30 Cranksets are only compatible with 68 mm BB30 bottom bracket shells.
User Manual
T O O L S
A N A T O M y
INSTALLATION
1 Non-Drive Side Crank Arm 5 BB30 Bearing
· Safety glasses
2 Wave Washer 6 Retaining Clip · 30 mm Bearing Installation Tool #00-6415-032-020
3 Spacers 7 Bottom Bracket Shell
· 10 mm hex
4 Bearing Shield 8 Drive Side Crank Arm and Spindle · Torque wrench
REMOVAL
1 2 3 4 5 6 7 6 5 4 8 · Safety glasses
· 30 mm Bearing Removal Tool #00-6415-032-030
· 10 mm Hex
· Flat Bladed Screwdriver
P R E P A R E P A R T S
1
Ensure that bottom bracket shell is clean and free of metal chips, dirt and excess paint.
2 Apply a thin layer of grease to the inside surface of the bottom bracket shell (a) and the
bottom bracket grooves (b).
A DV I CE
It is not necessary to face or machine the bottom bracket shell to use the BB30 system.
Kurbelgarnitur BB30
K O M P A T I B I L I T Ä T
Die BB30-Kurbelgarnituren von SRAM sind nur mit 68-mm-BB30-Innenlagern kompatibel.
Bedienungsanleitung
W E R K Z E U G E
A U F B A U
EINBAU
1 Tretkurbel Nicht-Antriebsseite 5 BB30-Lager · Augenschutz
2 Federscheibe 6 Sicherungsklemme · 30 mm Lagermontagewerkzeug #00-6415-032-020
3 Distanzstücke 7 Tretlagergehäuse · Inbusschlüssel 10 mm
4 Lagerschild 8 Tretkurbel Antriebsseite und Welle · Drehmomentschlüssel
AUSBAU
· Augenschutz
1 2 3 4 5 6 7 6 5 4 8 · 30 mm Lagerausbauwerkzeug #00-6415-032-030
· Inbusschlüssel 10 mm
· Flachschraubendreher
T E I L E V O R B E R E I T E N
1 Stellen Sie sicher, dass das Tretlagergehäuse sauber und frei von Metallsplittern, Schmutz
und überschüssigem Lack ist.
2 Tragen Sie eine dünne Schicht Schmierfett auf die Innenseite des Tretlagergehäuses (a) und
die Kerben des Innenlagers auf (b).
h I N W E I S
Das Tretlagergehäuse muss für das BB30-System nicht plan gefräst oder bearbeitet
werden.
Manual del usuario del conjunto
C O M P A T I B I L I D A D
Los conjuntos de bielas BB30 de SRAM son compatibles solamente con tubos del soporte inferior
de bielas B30
BB30 de 68 mm.
h E R R A M I E N T A S
A N A T O M Í A
INSTALACIÓN
1 Brazo de la manivela del lado no motriz 5 Cojinete BB30
· Gafas de seguridad
2 Arandela ondulada 6 Lengüeta de retención
· Herramienta de instalación de los cojinetes de 30
3 Espaciadores 7 Tubo del soporte inferior
mm Nº 00-6415-032-020
4 Protección de los cojinetes 8 Manivela y husillo del lado motriz
· Llave hexagonal de 10 mm
· Llave dinamométrica
DESINSTALACIÓN
· Gafas de seguridad
1 2 3 4 5 6 7 6 5 4 8
· Herramienta de desinstalación de los cojinetes de
30 mm Nº 00-6415-032-030
· Llave hexagonal de 10 mm
· Destornillador de punta plana
P I E Z A S P R E P A R A D A S
1
Asegúrese de que el tubo del soporte inferior esté limpio y sin partículas de metal, suciedad
y pintura excesiva.
2
Aplique una capa delgada de grasa a la superficie interior del tubo del soporte inferior (a) y
a las ranuras del soporte inferior (b).
C O N SE J O
No es necesario aplanar ni modificar el tubo del soporte inferior para usar el sistema BB30.
Guide de l'utilisateur du pédalier
C O M P A T I B I L I T É
Les pédaliers SRAM BB30 ne sont compatibles qu'avec les boîtiers de jeu de pédalier BB30 de
BB30
68 mm.
O U T I L S
A N A T O M I E MONTAGE
· Lunettes de sécurité
1 Manivelle du côté opposé à la chaîne 5 Roulements BB30
· Outil de montage des roulements de 30 mm no
2 Rondelle ondulée 6 Circlips
00-6415-032-020
3 Entretoises 7 Boîtier du jeu de pédalier
· Clé Allen de 10 mm
4 Protection de roulement 8 Manivelle et axe du côté de la chaîne
DÉPOSE
· Lunettes de sécurité
1 2 3 4 5 6 7 6 5 4 8
· Outil extracteur de roulement de 30 mm no
00-6415-032-030
· Clé Allen de 10 mm
· Tournevis à tête plate
P R É P A R A T I O N D E S C O M P O S A N T S
1 Vérifiez que le boîtier du jeu de pédalier est propre et vierge de copeaux de métal, boue ou
débordement de peinture.
2 Appliquez une fine couche de graisse sur la surface interne du boîtier de jeu de pédalier (a)
et au fond des rainures du jeu de pédalier (b).
C O N SE I L
Il n'est pas nécessaire de roder ou d'usiner le boîtier du jeu de pédalier pour utiliser le
système BB30.
Manuale per l'utente della
C O M P A T I B I L I T À
Le pedaliere SRAM BB30 sono compatibili solo con involucri del movimento centrale
pedaliera BB30
BB30 da 68 mm.
S T R U M E N T I
A N A T O M I A
INSTALLAZIONE
· Occhiali di protezione
1 Braccio a manovella lato non di guida 5 Cuscinetto BB30
· Strumento per l'installazione del cuscinetto da 30
2 Rondella ondulata 6 Clip di fermo
mm n. 00-6415-032-020
3 Distanziali 7 Involucro del movimento centrale
· Chiave esagonale da 10 mm
4 Protezione del cuscinetto 8 Pedivella e alberino lato guida
1 2 3 4 5 6 7 6 5 4 8
RIMOZIONE
· Occhiali di protezione
· Strumento per la rimozione del cuscinetto da 30
mm n. 00-6415-032-030
· Chiave esagonale da 10 mm
· Cacciavite a lama piatta
P R E P A R A Z I O N E D E L L E P A R T I
1 Accertarsi che l'involucro del movimento centrale sia pulito e privo di schegge metalliche,
sporco e vernice in eccesso.
2
Applicare uno strato sottile di grasso alla superficie interna dell'involucro del movimento
centrale (a) e alle scanalature del movimento centrale (b).
C O N SI G LI O
Non è necessario sfacciare o lavorare l'involucro del movimento centrale per utilizzare il
sistema BB30.
4
a
b
a
b
I N S T A L L A T I O N
WARN IN G
Wear eye protection during the installation process. The BB30 retaining clips have
sharp edges and can cause serious eye injury if they spring from bottom bracket during
installation.
3 Using a small flat blade screwdriver, gently install the square end of the retaining clip into
the bottom bracket groove, then work the retaining clip into the groove until it is fully seated
· Headset Press (Park Tool© HHP-2 or
in the groove. Ensure retaining clip is fully seated in groove. Repeat for opposite side.
equivalent)
· Grease ATT E N T ION
· Rubber mallet
Ceramic bearings will have one blue seal. This indicates the outboard side of the bearing
and must be visible once installed.
4 Using a headset press, press the drive side bearing into bottom bracket shell until butted
· Rubber Mallet
against the retaining clip. Repeat process for non-drive side bearing. Consult your headset
· Drift Tool
press manufacturer's instructions for proper use of the headset press.
· Small hammer
CAU TION
Attempting to install both bearings simultaneously can damage the bearings and/or frame.
5 Apply a thin layer of grease to outer bearing surfaces (a). Place bearing shields over
bearings with tiered surfaces facing inward toward the bearings.
6 Apply light grease to spindle (a) and spindle splines (b). Gently and completely insert the
drive side crank/spindle assembly through the installed BB30 bearings. It may be necessary
to use a rubber mallet to gently tap the crank/spindle assembly through the bearings.
7 Install plastic spacers and wave spring washer over spindle on non-drive side of bottom
bracket.
8 Apply a thin layer of grease to the threads of non-drive side crank arm. Place the non-drive
side crank arm on the spindle and use a 10 mm hex to tighten the crank bolt to 48-54 N•m
(425-478 in-lbf).
E I N B A U
A C h TU N G
Tragen Sie bei der Montage einen Augenschutz. Die Sicherungsklemmen des BB30-Systems haben
scharfe Kanten und können schwere Augenverletzungen verursachen, wenn Sie bei der Montage aus
dem Innenlager schnellen.
3 Platzieren Sie mit einem Flachschraubendreher das viereckige Ende der Sicherungsklemme in der
Kerbe des Innenlagers und drücken Sie die Klemme vollständig in die Kerbe. Stellen Sie sicher, dass
· Steuersatz-Einpresswerkzeug (Park Tool© die Sicherungsklemme vollständig in der Kerbe sitzt. Wiederholen Sie den Vorgang auf der anderen
HHP 2 oder gleichwertig) Seite.
· Schmierfett
A C h TU N G
· Gummihammer
Keramiklager besitzen eine blaue Dichtung. Diese kennzeichnet die Außenseite des Lagers und muss
nach dem Einbau sichtbar sein.
· Gummihammer
4 Pressen Sie mit einem Steuersatz-Einpresswerkzeug das Lager auf der Antriebsseite in das
· Treibdorn
Tretlagergehäuse, bis es an der Sicherungsklemme anliegt. Wiederholen Sie diesen Schritt für das
· Kleiner Hammer
Lager auf der Nicht-Antriebsseite. Beachten Sie die Herstelleranweisungen zum richtigen Gebrauch
des Steuersatz-Einpresswerkzeugs.
VO R SI Ch T
Wenn beide Lager gleichzeitig eingepresst werden, können die Lager und/oder der Rahmen beschädigt
werden.
5 Tragen Sie eine dünne Schicht Schmierfett auf die äußeren Lagerflächen (a) auf. Platzieren Sie die
Lagerschilde so über den Lagern, dass die abgestuften Seiten zu den Lagern weisen.
6 Tragen Sie ein wenig Schmierfett auf die Vielzahnwelle (a) und die Zähne der Vielzahnwelle (b) auf.
Führen Sie die Kurbel/Wellen-Baugruppe für die Antriebsseite durch die montierten BB30-Lager.
Möglicherweise müssen Sie mit einem Gummihammer vorsichtig die Kurbel/Achsen-Baugruppe durch
die Lager schlagen.
7 Montieren Sie die Kunststoff-Distanzstücke und die Federscheibe über der Welle auf der
Nicht-Antriebsseite des Innenlagers.
8 Tragen Sie eine dünne Schicht Schmierfett auf das Gewinde der Kurbel auf der Nicht-Antriebsseite
auf. Setzen Sie die Tretkurbel für die Nicht-Antriebsseite auf die Welle auf. Ziehen Sie die
Kurbelschraube mit einem 10-mm-Inbusschlüssel mit 48 bis 54 N•m fest.
I N S T A L A C I Ó N
AT E NCI ÓN
Póngase gafas de protección para hacer la instalación. Las lengüetas de retención del BB30 tienen
bordes afilados que pueden lesionar gravemente los ojos si saltan del soporte inferior durante la
instalación.
3 Con un destornillador pequeño de punta plana, instale con cuidado el extremo cuadrado de la
· Prensa para tubo de dirección (Park Tool© lengüeta de retención en la ranura del soporte inferior y vaya introduciéndola hasta que quede
totalmente asentada en la ranura. Asegúrese de que quede totalmente asentada en la ranura.
HHP-2 o equivalente)
· Grasa Repita el procedimiento para el otro lado.
· Macillo de cabeza de plástico
AT EN CI ÓN
Los rodamientos cerámicos tienen una sola junta de color azul. Esta señal indica el lado exterior del
rodamiento, y debe quedar visible una vez instalado.
· Martillo de cabeza de plástico
4 Con una prensa para el tubo de dirección, apriete el cojinete del lado motriz en el tubo del soporte
· Punzón
inferior hasta que quede encajado en la lengüeta de retención. Repita lo mismo para el cojinete
· Martillo pequeño
del lado no motriz. Para el uso adecuado de la prensa para el tubo de dirección, consulte las
instrucciones del fabricante de la prensa.
PRECAUCIÓN
La instalación simultánea de los dos cojinetes puede dañar los cojinetes y el marco.
5 Aplique una capa delgada de grasa a la superficie del cojinete exterior (a). Coloque protecciones
sobre los cojinetes con la superficie graduada hacia dentro de cara a los cojinetes.
6 Aplique una capa delgada de grasa al vástago (a) y a las ranuras del vástago (b). Inserte del todo
con cuidado la unidad de biela y vástago del lado motriz a través de los cojinetes BB30 instalados.
Puede que necesite usar un macillo de cabeza de plástico para golpear ligeramente el conjunto
eje/manivela para hacerlo pasar a través de los rodamientos.
7 Instale los espaciadores plásticos y la arandela ondulada elástica en el vástago del lado no motriz
del soporte inferior.
8 Aplique una capa delgada de grasa a las roscas del brazo de la manivela del lado no motriz.
Coloque en el eje el brazo de la manivela del lado no motriz y use una llave hexagonal de 10 mm
para apretar el perno a 48-54 N•m.
M O N T A G E
AVERT ISSE MEN T
Protégez vos yeux pendant l'installation. Les bords des circlips du BB30 sont coupants et peuvent
blesser sérieusement vos yeux s'ils sautent du jeu de pédalier pendant l'installation.
3 Avec un petit tournevis à tête plate, installez sans forcer l'extrémité carrée du circlips dans la
rainure du jeu de pédalier, puis poussez le reste du circlips dans la rainure jusqu'à ce qu'il soit en
· Clé dynamométrique place. Vérifiez que le circlips est bien enfoncé. Répétez l'opération pour l'autre côté.
· Outil pour jeu de direction (Park Tool©
AT TE N TI ON
HHP-2 ou équivalent)
Les roulements en céramique sont équipés d'un joint bleu. Ce joint indique le côté externe du joint :
· Graisse
il doit être visible une fois le roulement en place.
· Mailloche en caoutchouc
4 Avec un outil d'installation de jeu de direction, pressez en place le roulement du côté de la chaîne
dans le boîtier du jeu de pédalier jusqu'à ce qu'il butte contre le circlips. Répétez le processus pour
· Mailloche en caoutchouc
le roulement du côté opposé à la chaîne. Consultez les instructions du fabricant de l'outil pour jeu
· Poinçon
de direction pour plus d'informations sur le mode d'emploi de l'outil.
· Petit marteau
AVE RT I SSE ME N T
Si vous essayez d'installer les deux roulements simultanément, vous risquez de les endommager
ainsi que le cadre.
5
Appliquez une mince couche de graisse sur la surface externe des roulements (a). Placez les
protections de roulement sur les roulements. Les surfaces avec redans doivent être orientées vers
les roulements.
6 Appliquez de la graisse fine sur l'axe (a) et ses cannelures (b). Insérez à fond, sans forcer, la
manivelle et l'axe du côté de la chaîne dans les roulements du BB30. Il vous faudra peut-être
tapoter doucement le bloc manivelles/axe avec la mailloche en caoutchouc pour le faire glisser
dans les roulements.
7 Installez les entretoises en plastique et la rondelle ondulée sur l'axe du côté opposé à la chaîne du
jeu de pédalier.
8 Appliquez une fine couche de graisse sur le filetage du boulon du pédalier du côté opposé à la
chaîne. Placez la manivelle du côté opposé à la chaîne sur l'axe et serrez le boulon au couple de 48
à 54 N•m avec une clé Allen de 10 mm.
I N S T A L L A Z I O N E
AV V ER T EN Z A
Indossare protezioni per gli occhi durante il processo di installazione. Le clip di fermo del BB30
hanno bordi affilati e possono causare gravi lesioni agli occhi se scattano dal movimento centrale
durante l'installazione.
3 Utilizzando un piccolo cacciavite a lama piatta, installare delicatamente l'estremità quadrata del
· Chiave torsiometrica clip di fermo nella scanalatura del movimento centrale, quindi lavorare la clip di fermo nella
· Pressa per serie sterzo (Park Tool© HHP-2 scanalatura fino a quando sia completamente alloggiata nella scanalatura. Accertarsi che la clip
o equivalente) di fermo sia completamente alloggiata nella scanalatura. Ripetere per il lato opposto.
· Grasso
AT T EN ZI ONE
· Mazzuolo in gomma
I cuscinetti in ceramica hanno una sola guarnizione blu. Indica il lato esterno del cuscinetto e
deve essere visibile una volta installato.
· Mazzuolo in gomma
4 Utilizzando una pressa per serie sterzo, premere il cuscinetto lato guida nell'involucro del
· Punteruolo
movimento centrale fino a quando sia ingranato contro la clip di fermo. Ripetere la procedura per
· Martello piccolo
il cuscinetto lato non di guida. Per l'uso corretto della pressa per serie sterzo consultare le
istruzioni del costruttore.
ATT E NZ ION E
Il tentativo di installare simultaneamente i due cuscinetti può danneggiare i cuscinetti e/o il telaio.
5 Applicare uno strato sottile di grasso sulle superfici esterne del cuscinetto (a). Collocare le
protezioni dei cuscinetti sui cuscinetti con superfici sfalsate rivolte verso l'interno, verso i
cuscinetti.
6
Applicare un leggero strato di grasso all'alberino (a) e alle scanalature dell'alberino (b). Inserire,
delicatamente e completamente, la manovella lato guida e il gruppo dell'alberino attraverso i
cuscinetti installati del BB30. Potrebbe essere necessario utilizzare un mazzuolo in gomma per
picchiettare delicatamente il gruppo manovella/alberino attraverso i cuscinetti.
7 Installare distanziali in plastica e la guarnizione ondulata per molle sull'alberino sul lato non di
guida del movimento centrale.
5 6
4
a
a
a
b
4
AD VICE
Wave washer on non-drive side should be compressed but not flattened when crank bolt
is at full torque. Adjustments to the number of plastic spacers used may be required .
Improper Compression
AD VICE
Do not attempt to remove self-extracting crank bolt from the non-drive side crankarm. Doing
so may damage your crankset.
P E D A L I N S T A L L A T I O N
9 Grease pedal threads, install included pedal washers (a), and tighten the pedals to the
crank arms with 31 - 34 N•m (274 - 301 in lbf).
AT T E N TION
Drive side is right hand pedal-threading. Non-drive side is left hand pedal-threading.
hIN WEIS
Die Federscheibe auf der Nicht-Antriebsseite muss zusammengedrückt, jedoch nicht
ganz flach sein, wenn die Kurbelschraube mit dem vollen Drehmoment angezogen ist.
Möglicherweise muss die Anzahl der Kunststoff-Distanzstücke angepasst werden .
Falsch zusammengedrückt
hIN WEIS
Versuchen Sie nicht, die Kurbelabzieher-Schraube von der Tretkurbel auf der Nicht-An-
triebsseite zu entfernen. Andernfalls kann die Kurbelgarnitur beschädigt werden.
M O N T A G E D E R P E D A L E
9 Fetten Sie die Pedalgewinde, montieren Sie die mitgelieferten Pedal-Unterlegscheiben (a)
und schrauben Sie die Pedale mit 31 bis 34 N•m in die Tretkurbeln.
AC h TU N G
Das Pedal auf der Antriebsseite hat ein Rechtsgewinde, das Pedal auf der Nicht-
Antriebsseite hat ein Linksgewinde.
CO NS EJ O
Al apretar del todo el perno de la manivela, la arandela ondulada del lado no motriz
deberá quedar comprimida pero no aplanada. Es posible que haya que ajustar el número
de espaciadores plásticos empleados .
Compresión incorrecta
CON SE J O
No trate de quitar el perno de autoextracción de la manivela del brazo de la manivela del
lado no motriz, ya que podría dañar el conjunto de bielas.
I N S T A L A C I Ó N D E L O S P E D A L E S
9 Engrase las roscas de los pedales, instale las arandelas incluidas (a) y apriete los pedales
en los brazos de la manivela a 31 - 34 N•m.
AT EN C IÓ N
El lado motriz se encuentra en la rosca del pedal derecho. El lado no motriz se encuentra
en la rosca del pedal izquierdo.
CO NS EIL
La rondelle ondulée du côté opposé à la chaîne doit être comprimée mais sans être
complètement écrasée quand le boulon est serré au couple approprié. Il vous faudra
peut-être ajuster le nombre d'entretoises en plastique .
Compression incorrecte
CO NS EIL
N'essayez pas d'enlever le boulon autoextractible de la manivelle du côté opposé à la
chaîne. Vous risqueriez d'endommager le pédalier.
I N S T A L L A T I O N D E S P É D A L E S
9
Graissez le filetage des pédales, installez les rondelles incluses (a) et serrez les pédales
sur les manivelles au couple de 31 à 34 N•m.
AT T E N TION
Côté chaîne, le filetage de pédale est à droite. Côté opposé, le filetage de pédale est à
gauche.
8 Applicare uno strato sottile di grasso sulle filettature del braccio della manovella lato non di
guida. Collocare il braccio della manovella lato non di guida sull'alberino e serrare con una
chiave esagonale da 10 mm il bullone con una coppia di 48-54 N•m.
CO NS IGLIO
La rondella ondulata sul lato non di guida va compressa ma non appiattita quando il
bullone della manovella è al momento completo. Potrebbero essere richieste regolazioni
al numero di distanziali in plastica .
Compressione non appropriata
CO NS IGLIO
Non tentare di rimuovere il bullone autoestraente della manovella dalla pedivella lato non di
guida. Ciò potrebbe danneggiare la pedaliera.
I N S T A L L A Z I O N E D E I P E D A L I
9 Ingrassare le filettature dei pedali, installare le rondelle dei pedali incluse (a) e serrare i
pedali ai bracci della manovella con 31 - 34 N•m.
ATT EN Z ION E
Il lato guida ha una filettatura del pedale destrorsa. Il lato non di guida ha una filettatura del
pedale sinistrorsa.
7 8
10 mm
48 – 54 N•m
425 – 478 in lbf
9
31 – 34 N•m
274 – 301 in lbf
2 3
a
M A I N T E N A N C E
Use only water and a mild soap to clean crankset and bottom bracket. Do NOT use a pressure
washer.
R E M O V A L
WAR NING :
Wear eye protection during the installation process. The BB30 retaining clips have
sharp edges and can cause serious eye injury if they spring from bottom bracket during
installation.
10 Using a 10 mm hex, remove non-drive side crank arm from the spindle with self extracting
crank bolt (not pictured).
11
Remove drive side crankarm and spindle from the bottom bracket. It may be necessary to
use a rubber mallet to gently tap the spindle toward the frame to free it (not pictured).
12 Tilt BB30 removal tool inward and position so that it is seated on the inside face of the
Proper Compression
bearing.
13 Insert a driver (punch or drift) from the opposite side and place it against the back of the
BB30 removal tool. Using a small hammer, lightly tap the BB30 removal tool until bearing is
removed from the bottom bracket shell. Repeat for other side.
: Do NOT reinstall removed bearings. Always replace with new set.
note
14
Removal of the retaining clips is unnecessary for bearing replacement unless the retaining
clips are damaged. The damaged retaining clip can be removed by using a flat bladed
screwdriver to lift the notched section of the retaining clip out of the bottom bracket groove
and guiding the retaining clip out of the bottom bracket groove (not pictured).
W A R T U N G
Verwenden Sie nur Wasser und eine milde Seife, um die Kurbelgarnitur und das Innenlager zu
reinigen. Verwenden Sie KEINEN Hochdruckreiniger.
A U S B A U
WARN UN G
Tragen Sie bei der Montage einen Augenschutz. Die Sicherungsklemmen des BB30-Systems
haben scharfe Kanten und können schwere Augenverletzungen verursachen, wenn Sie bei
der Montage aus dem Innenlager schnellen.
10 Entfernen Sie mit einem 10-mm-Inbusschlüssel die Tretkurbel auf der Nicht-Antriebsseite
mithilfe der Kurbelabzieherschraube von der Welle (nicht abgebildet).
11 Nehmen Sie die Tretkurbel auf der Antriebsseite und die Welle aus dem Innenlager heraus.
Möglicherweise müssen Sie mit einem Gummihammer vorsichtig die Welle in Richtung des
Rahmens schlagen, um sie zu lösen (nicht abgebildet).
Richtig zusammengedrückt
12 Kippen Sie das BB30-Ausbauwerkzeug so nach innen, dass es auf der Innenseite des
Lagers sitzt.
13 Führen Sie eine Führung (Schlag- oder Treibdorn) von der gegenüberliegenden Seite aus
ein, und platzieren Sie sie gegen das BB30-Ausbauwerkzeug. Schlagen Sie mit einem
kleinen Hammer leicht auf das BB30-Ausbauwerkzeug, bis das Lager aus dem
Tretlagergehäuse austritt. Wiederholen Sie den Vorgang für die andere Seite.
: Bauen Sie die entfernten Lager NICHT wieder ein. Tauschen Sie entfernte Lager
hinweis
stets durch einen neuen Satz aus.
14
Die Sicherungsklemmen müssen zum Austausch der Lager nicht entfernt werden, sofern sie
nicht beschädigt sind. Eine beschädigte Sicherungsklemme kann entfernt werden, indem
mit einem Flachschraubendreher der eingekerbte Teil der Sicherungsklemme aus der Kerbe
des Innenlagers gehoben und die Sicherungsklemme aus der Kerbe geschoben wird (nicht
abgebildet).
M A N T E N I M I E N T O
Para limpiar el conjunto de bielas y el soporte inferior, utilice únicamente agua y jabón. NO utilice
máquinas de lavado a presión.
D E S I N S T A L A C I Ó N
A DVER TEN CIA
Póngase gafas de protección para hacer la instalación. Las lengüetas de retención del
BB30 tienen bordes afilados que pueden lesionar gravemente los ojos si saltan del soporte
inferior durante la instalación.
10
Con una llave hexagonal de 10 mm, quite el brazo de la manivela del lado no motriz desde el
vástago con el perno de autoextracción de la manivela (no aparece en la ilustración).
11 Quite del soporte inferior el brazo de la manivela y el vástago del lado motriz. Es posible que
necesite usar un martillo de cabeza de plástico para golpear ligeramente el vástago hacia
el marco y poder así quitarlo (no aparece en la ilustración).
12 Incline la herramienta de desinstalación BB30 hacia dentro y colóquela de modo que quede
Compresión correcta
asentada en la pared interior del cojinete.
13 Inserte una herramienta impulsora (punzón) desde el otro lado y colóquela contra la parte
posterior de la herramienta de desinstalación BB30. Con un Martillo pequeño, golpee
ligeramente la herramienta BB30 hasta extraer el cojinete del tubo del soporte inferior.
Repita la operación para el otro lado.
: NO reinstale los cojinetes extraídos. Instale siempre un conjunto nuevo.
nota
14 Para cambiar los cojinetes, no es necesario quitar las lengüetas de retención a menos que
estén dañadas. Puede quitar las lengüetas de retención dañadas con un destornillador de
cabeza plana; para ello, levante la sección dentada de la lengüeta de la ranura del soporte
inferior y extraiga la lengüeta de la ranura (no aparece en la ilustración).
E N T R E T I E N
N'utiliser que de l'eau et un détergent doux pour nettoyer le pédalier et le boitier de pédalier.
NE PAS utiliser de lavage à la pression.
D É P O S E
AV ERTIS SEM EN T
Protégez vos yeux pendant l'installation. Les bords des circlips du BB30 sont coupants et
peuvent blesser sérieusement vos yeux s'ils sautent du jeu de pédalier pendant l'installation.
10 Avec une clé Allen de 10 mm, déposez la manivelle de l'axe, du côté opposé à la chaîne,
avec le boulon de manivelle autoextractible (non illustré).
11 Déposez du jeu de pédalier la manivelle et l'axe du côté de la chaîne. Il vous faudra
peut-être tapoter doucement l'axe vers le cadre avec la mailloche en caoutchouc pour le
libérer (non illustré).
12
Inclinez l'outil de dépose du BB30 vers l'intérieur et placez-le de manière à ce qu'il soit
positionné contre la surface intérieure du roulement.
Compression correcte
13 Insérez un poinçon ou une tige métallique de l'autre côté et placez cet instrument contre
l'arrière de l'outil de dépose du BB30. Avec la petit marteau, tapotez doucement l'outil de
dépose du BB30 jusqu'à ce que le roulement soit sorti du boîtier du jeu de pédalier.
Recommencez l'opération de l'autre côté.
: NE réinstallez JAMAIS des roulements que vous avez démontés. Veillez à toujours
remarque
les remplacer par des roulements neufs.
14
Il n'est pas nécessaire de déposer les circlips pour remplacer les roulements, sauf s'ils sont
endommagés. Vous pouvez enlever un circlips endommagé en soulevant la section évidée
avec un tournevis à tête plate pour la faire sortir de la rainure et puis en faisant sauter le
reste du circlips de la rainure avec le tournevis (non illustré).
M A N U T E N Z I O N E
Utilizzare solo acqua e un detergente delicato per pulire la pedaliera e il movimento centrale. NON
utilizzare un pulitore a pressione.
R I M O Z I O N E
AV VERT EN ZA
Indossare protezioni per gli occhi durante il processo di installazione. Le clip di fermo
del BB30 hanno bordi affilati e possono causare gravi lesioni agli occhi se scattano dal
movimento centrale durante l'installazione.
10 Utilizzare una chiave esagonale da 10 mm, rimuovere il braccio della manovella lato non di
guida dall'alberino col bullone autoestraente della manovella (non rappresentato).
11 Rimuovere l'alberino e la pedivella lato guida dal movimento centrale. Potrebbe essere
necessario utilizzare un mazzuolo in gomma per picchiettare delicatamente l'alberino verso
il telaio per liberarlo (non rappresentato).
12
Inclinare lo strumento di rimozione del BB30 verso l'interno e posizionarlo in modo che sia
alloggiato sul lato interno del cuscinetto.
Compressione appropriata
13
Inserire un elemento motore (punzone o punteruolo) dal lato opposto e collocarlo contro il
retro dello strumento di rimozione del BB30. Utilizzando un martello piccolo, picchiettare
delicatamente lo strumento di rimozione del BB30 fino a quando il cuscinetto sia rimosso
dall'involucro del movimento centrale. Ripetere per l'altro lato.
: NON reinstallare i cuscinetti rimossi. Sostituirli sempre con un nuovo set.
nota
14 La rimozione delle clip di fermo non è necessaria per la sostituzione dei cuscinetti a meno
che le clip di fermo siano danneggiate. La clip di fermo danneggiata può essere rimossa
utilizzando un cacciavite a lama piatta per sollevare la sezione scanalata della clip di fermo
dalla scanalatura del movimento centrale ed estraendo la clip di fermo dalla scanalatura del
movimento centrale (non rappresentata)
12
13
S R A M C O R P O R A T I O N W A R R A N T y
ExTENT OF LIMITED WARRANTy · This warranty does not apply when the product has been
SRAM warrants its products to be free from defects in materials modified.
or workmanship for a period of two years after original
· This warranty does not apply when the serial number or
purchase. This warranty only applies to the original owner and
production code has been deliberately altered, defaced or
is not transferable. Claims under this warranty must be made
removed.
through the retailer where the bicycle or the SRAM component
was purchased. Original proof of purchase is required. · This warranty does not apply to damage to the product
caused by a crash, impact, abuse of the product, non-
LOCAL LAW
compliance with manufacturer's specifications of usage or any
This warranty statement gives the customer specific legal
other circumstances in which the product has been subjected
rights. The customer may also have other rights which vary from
to forces or loads beyond its design.
state to state (USA), from province to province (Canada), and
from country to country elsewhere in the world. · This warranty does not apply to normal wear and tear. Wear
and tear parts are subject to damage as a result of normal use,
To the extent that this warranty statement is inconsistent
failure to service according to SRAM recommendations and/
with the local law, this warranty shall be deemed modified
or riding or installation in conditions or applications other than
to be consistent with such law, under such local law, certain
recommended.
disclaimers and limitations of this warranty statement may apply
to the customer. For example, some states in the United States WEAR AND TEAR PARTS ARE IDENTIFIED AS:
of America, as well as some governments outside of the United Dust seals/Bushings/Air sealing o-rings/Glide rings/Rubber
States (including provinces in Canada) may: moving parts/Foam rings/Rear shock mounting hardware and
main seals/Stripped threads and bolts (aluminum,titanium,
a. Preclude the disclaimers and limitations of this warranty
magnesium or steel)/Upper tubes (stanchions)/Brake sleeves/
statement from limiting the statutory rights of the consumer (e.g.
Brake pads/Chains/Sprockets/Cassettes/Shifter and brake
United Kingdom).
cables (inner and outer)/Handlebar grips/Shifter grips/Jockey
b. Otherwise restrict the ability of a manufacturer to enforce
wheels/Disc brake rotors/Wheel braking surfaces/Bottomout
such disclaimers or limitations.
pads/Bearings/Bearing races/Pawls/Transmission gears/Tools
LIMITATIONS OF LIABILITy
· This warranty shall not cover damages caused by the use of
To the extent allowed by local law, except for the obligations
parts of different manufacturers.
specifically set forth in this warranty statement, In no event
shall SRAM or its third-party suppliers be liable for direct, · This warranty shall not cover damages caused by the use of
indirect, special, incidental, or consequential damages. parts that are not compatible, suitable and/or authorized by
SRAM for use with SRAM components.
LIMITATIONS OF WARRANTy
· This warranty does not apply to products that have been · This warranty shall not cover damages resulting from
incorrectly installed and/or adjusted according to the respective commercial (rental) use.
SRAM technical installation manual. The SRAM installation
manuals can be found online at www.sram.com,
www.rockshox.com or www.avidbike.com.
G E W Ä h R L E I S T U N G D E R S R A M C O R P O R A T I O N
GARANTIEUMFANG · Bei Veränderungen am Produkt erlischt der Gewährleistungs-
SRAM garantiert vom Erstkaufdatum an für zwei Jahre, dass anspruch.
das Produkt frei von Mängeln in Material oder Verarbeitung ist.
· Der Gewährleistungsanspruch erlischt ebenfalls, wenn die
Diese Gewährleistung kann nur vom Erstkäufer in Anspruch
Seriennummer bzw. der Herstellungscode verändert, unkennt-
genommen werden und ist nicht übertragbar. Ansprüche aus
lich gemacht oder entfernt wurde.
dieser Gewährleistung sind über den Händler, bei dem das
Fahrrad oder die SRAM-Komponente erworben wurde, geltend · Diese Garantie gilt nicht bei Schäden am Produkt infolge von
zu machen. Der Kaufbeleg muss im Original vorgelegt werden. Unfällen, Stürzen oder missbräuchlicher Nutzung, Nichtbeacht-
ung der Herstellerangaben oder sonstiger Umstände, unter
LOKALE GESETZGEBUNG
denen das Produkt nicht bestimmungsgemäßen Belastungen
Diese Gewährleistung räumt Ihnen spezifische Rechte ein. Je
oder Kräften ausgesetzt wurde.
nach Bundesland (USA), Provinz (Kanada) oder Ihrem Wohnland
verfügen Sie möglicherweise über weitere Rechte. · Normaler Verschleiß und Abnutzung sind von der Gewähr-
leistung ausgeschlossen. Zum normalen Verschleiß von
Die Gewährleistung ist in dem Maße, in dem sie von der lokalen
Komponenten kann es infolge des sachgemäßen Gebrauchs,
Gesetzgebung abweicht, in Übereinstimmung mit der geltenden
der Nichteinhaltung von Empfehlungen von SRAM und/oder
Gesetzgebung zu bringen. Der jeweiligen lokalen Gesetzgebung
von Fahren unter anderen als den empfohlenen Bedingungen
unterliegen möglicherweise Ausschlüsse und Einschränkungen
kommen.
aus dieser Gewährleistung. Für bestimmte Bundesstaaten der
USA sowie einige Länder außerhalb der USA (einschließlich FOLGENDE KOMPONENTEN UNTERLIEGEN DEM NORMALEN
von Kanadischen Provinzen) gilt beispielsweise Folgendes: VERSChLEISS:
Staubdichtungen/Buchsen/Luftschließende O-Ringe/Gleitringe/
a. Die Ausschlüsse und Einschränkungen in dieser Gewähr-
Bewegliche Teile aus Gummi/Schaumgummiringe/Federele-
leistung dürfen die gesetzlich festgelegten Rechte des Verbrau-
mente und Hauptlager am Hinterbau/überdrehte Gewinde &
chers nicht beeinträchtigen (z.B. Großbritannien).
Schrauben(Aluminium, Titan, Magnesium oder Stahl)/obere
b. Andernfalls sind derartige Ausschlüsse und Einschränkungen
Rohre (Tauchrohre)/Bremshebelüberzüge/Bremsbeläge/Ket-
unwirksam.
ten/Kettenräder/Kassetten/Schalt- und Bremszüge (Innen- und
hAFTUNGSBESChRÄNKUNG Außenzüge)/Lenkergriffe/Schaltgriffe/Spannrollen/Brems-
Im nach der örtlichen Gesetzgebung zulässigen Maße und mit scheiben/Bremsflächen der Felgen/Federanschlagdämpfer/
Ausnahme der in der vorliegenden Gewährleistung ausdrück- Lager/Lagerlaufflächen/Sperrklinken/Antriebszahnräder/
lich dargelegten Verpflichtungen schließen SRAM bzw. seine Werkzeug
Lieferanten jegliche Haftung für direkte, indirekte, spezielle,
· Schäden, die von Fremdbauteilen verursacht werden, sind
zufällige oder Folgeschäden aus.
von der Gewährleistung ausgeschlossen.
GEWÄhRLEISTUNGSAUSSChLUSS
· Schäden infolge der Verwendung von Teilen, die nicht
· Die Garantie gilt nicht für Produkte, die nicht fachgerecht bzw.
kompatibel oder geeignet sind bzw. nicht von SRAM für die
nicht gemäß den Montageanleitungen von SRAM montiert und
Verwendung mit SRAM-Komponenten autorisiert wurden, sind
eingestellt wurden. Die SRAM-Montageanleitungen finden Sie
von der Gewährleistung ausgeschlossen.
im Internet unter www.sram.com, www.rockshox.com, oder
www.avidbike.com. · Diese Garantie deckt keine Schäden, die infolge gewerblicher
Nutzung (Vermietung) entstehen.
G A R A N T Í A D E S R A M C O R P O R A T I O N
ALCANCE DE LA GARANTÍA LIMITADA Internet, en www.sram.com, www.rockshox.com o
SRAM garantiza durante un período de dos años a partir de la www.avidbike.com.
fecha de compra original que sus productos carecen de defec-
· Esta garantía no se aplicará cuando se haya modificado el
tos de materiales o de fabricación. Esta garantía sólo se aplica
producto.
al propietario original y es intransferible. Las reclamaciones
efectuadas en virtud de esta garantía deben hacerse a través · Esta garantía no se aplicará cuando el número de serie o
el código de producción se hayan modificado, desfigurado o
del distribuidor en el que se adquirió la bicicleta o el componen-
eliminado intencionadamente.
te de SRAM. Se requerirá prueba de compra.
· Esta garantía no cubre los daños que pueda sufrir el producto
LEGISLACIÓN LOCAL
como consecuencia de accidentes, impactos, utilización
Esta declaración de garantía confiere derechos legales
indebida, incumplimiento de las especificaciones del fabricante
específicos al cliente. El cliente podría también gozar de otros
o cualquier otra circunstancia en la que el producto haya sido
derechos que varían según el estado (en los Estados Unidos de
sometido a fuerzas o cargas para las que no ha sido diseñado.
América), la provincia (en Canadá), o el país en cualquier otro
lugar del mundo. · Esta garantía no se aplicará en caso de desgaste y deterioro
normal por el uso. Las piezas que pueden sufrir desgaste y
Hasta donde se establezca que esta declaración de garantía
deterioro están expuestas a sufrir daños como resultado de
contraviene las leyes locales, se considerará modificada para
un uso normal, de no llevar a cabo el mantenimiento siguiendo
acatar las leyes locales. Bajo dichas leyes locales, puede que
las recomendaciones de SRAM o de un uso o instalación en
algunas de las renuncias de responsabilidad y limitaciones
condiciones o aplicaciones distintas a las recomendadas.
estipuladas en esta declaración de garantía se apliquen al
ESTAS SON, EN PARTICULAR, LAS PIEZAS qUE SE CONSIDERA
cliente. Por ejemplo, algunos estados de los Estados Unidos de
PUEDEN SUFRIR DESGASTE y DETERIORO:
América, así como ciertas entidades gubernamentales fuera de
los Estados Unidos (incluidas las provincias de Canadá) pueden: Guardapolvos/Casquillos/Juntas tóricas de hermeticidad/Aros
deslizantes/Piezas móviles de goma/Anillos de gomaespuma/
a. Evitar que las renuncias y limitaciones de esta declaración
Fijaciones del amortiguador trasero y juntas principales/Roscas
de garantía limiten los derechos legales del consumidor (por estriadas y tornillos (aluminio, titanio, magnesio o acero)/Tubos
ejemplo, en el Reino Unido).
superiores (montantes)/Vainas del freno/Pastillas de freno/
b. Restringir de otro modo la capacidad de un fabricante para
Cadenas/Piñones/Cartuchos/Palanca de cambios y cables de
hacer cumplir dichas renuncias o limitaciones. freno (interiores y exteriores)/Manetas del manillar/Manetas
del cambio/Ruedas de maniobras (Jockey)/Rotores de freno
LIMITACIONES DE RESPONSABILIDAD
de disco/Superficies de frenado de la rueda/Almohadillas de
Hasta el punto permitido por la ley local, excepto en el caso de
tope/Cojinetes/Superficies de rodadura de los cojinetes/Uñas/
las obligaciones expuestas específicamente en esta declaración
Engranajes de transmisión/Herramientas
de garantía, en ningún caso SRAM o sus proveedores serán
responsables de daños directos, indirectos, especiales, fortuitos · Esta garantía no cubrirá los daños provocados por el uso de
piezas de distintos fabricantes.
o emergentes.
· Esta garantía no cubrirá los daños provocados por el uso de
LIMITACIONES DE LA GARANTÍA
piezas no compatibles, adecuadas o autorizadas por SRAM
· Esta garantía no se aplicará a aquellos productos que no
hayan sido correctamente instalados y ajustados conforme al para el uso con componentes de SRAM.
correspondiente manual de instalación que proporciona SRAM. · Esta garantía no cubrirá daños ocasionados debido al uso
Los manuales de instalación de SRAM se pueden encontrar en
comercial (alquiler).
G A R A N T I E D E S R A M
ÉTENDUE DE LA GARANTIE aux adresses www.sram.com, www.rockshox.com, ou www.
SRAM Corporation garantit que ses produits sont exempts de avidbike.com.
défauts de matières premières ou de vices de fabrication pour
· La présente garantie ne couvre pas les produits auxquels des
une durée de deux ans à compter de la date d'achat originale.
modifications ont été apportées.
Cette garantie couvre uniquement le propriétaire d'origine et
· La présente garantie ne s'applique pas lorsque le numéro de
n'est pas transmissible. Les réclamations sous cette garantie
série ou le code de production a été intentionnellement altéré,
doivent être adressées au magasin où le vélo ou la pièce SRAM
rendu illisible ou supprimé.
a été acheté(e). Une preuve d'achat originale sera exigée.
· La présente garantie ne s'applique pas aux produits qui ont
été endommagés suite à un accident, un choc, une utilisation
LÉGISLATION LOCALE
La présente garantie confère à l'acheteur des droits juridiques abusive, en cas de non-respect des instructions du fabricant ou
dans toute autre circonstance où le produit a été soumis à des
spécifiques. Il se peut également qu'il bénéficie d'autres droits
forces ou des charges pour lesquelles il n'a pas été conçu.
selon l'État (États-Unis), la province (Canada) ou le pays du
monde où il réside. · La présente garantie ne couvre pas les dommages résultant
de l'usure normale. Les pièces subissant l'usure peuvent
En cas de contradiction de cette garantie avec la législation être endommagées suite à une utilisation normale, en cas de
locale, cette garantie sera réputée modifiée afin d'être en
non-respect des recommandations d'entretien de SRAM et/
accord avec ladite législation, suivant une telle législation
ou lorsqu'elles sont utilisées ou installées dans des conditions
locale, certaines clauses de non-responsabilité et restrictions de ou pour des applications autres que celles qui sont recom-
la présente garantie peuvent s'appliquer au client. Par exemple,
mandées.
certains États des États-Unis d'Amérique ainsi que certains gou-
LES PIèCES SUBISSANT L'USURE SONT LES SUIVANTES :
vernements à l'extérieur des États-Unis (y compris les provinces
Joints anti-poussière/Douilles/Joints toriques étanches à l'air/
du Canada) peuvent :
Anneaux de coulissage/Pièces mobiles en caoutchouc/Bagues
a. empêcher les clauses de non-responsabilité et restrictions de en mousse/Éléments de fixation de l'amortisseur arrière et
la présente garantie de limiter les droits juridiques du consom- joints principaux/Tiges et boulons à filet foiré (aluminium, titane,
mateur (p. ex., le Royaume-Uni).
magnésium ou acier)/Tubes supérieurs (tubes plongeurs)/
b. ou encore limiter la capacité d'un fabricant à faire valoir de Gaines de frein/Patins de frein/Chaînes/Pignons/Cassettes/
telles clauses de non-responsabilité ou restrictions. Manette et câbles de frein (internes et externes)/Poignées
de guidon/Poignées de manette/Galets de dérailleur/Rotors
LIMITES DE RESPONSABILITÉ
de freins à disque/Surfaces de frottement des amortisseurs/
Dans la mesure où la législation locale l'autorise, à l'exception
Buttées de fin de course des amortisseurs/Roulements à
des obligations spécifiquement exposées dans la présente ga-
billes/Surface interne des roulements à billes/Cliquets d'arrêt/
rantie, en aucun cas SRAM ou ses fournisseurs tiers ne seront
Mechisme de transmission/Outils
tenus responsables des dommages directs, indirects, spéciaux,
accessoires ou imprévus. · La présente garantie ne couvre pas les dommages résultant de
l'utilisation de pièces provenant de fabricants différents.
ExCLUSIONS DE LA GARANTIE
· La présente garantie ne couvre pas les dommages résultant
· Cette garantie ne couvre pas les produits qui n'ont pas été
de l'utilisation de pièces incompatibles, inappropriées et/ou
installés et/ou réglés de façon appropriée, en accord avec
interdites par SRAM pour utilisation avec des pièces SRAM.
le manuel d'instructions techniques respectif de SRAM. Les
· Cette garantie ne couvre pas les dommages résultant d'une
manuels d'instructions de SRAM peuvent être consultés en ligne
utilisation commerciale (location).
G A R A N Z I A S R A M C O R P O R A T I O N
PORTATA DELLA GARANZIA LIMITATA www.rockshox.com oppure www.avidbike.com.
SRAM Corporation garantisce i propri prodotti per un periodo
· La presente garanzia non si applica nel caso che il prodotto sia
di due anni dalla data originale di acquisto per ogni difetto di
stato sottoposto a modifiche.
materiali o di lavorazione. Questa garanzia si applica esclusi-
vamente al proprietario originario e non è cedibile. Eventuali · La presente garanzia non si applica nel caso che il numero
richieste sulla base della presente garanzia dovranno essere di serie o il codice di produzione siano stati deliberatamente
inoltrate tramite il rivenditore presso il quale è stata acquistata modificati, cancellati o rimossi.
la bicicletta o il componente SRAM. È richiesta una prova
· La presente garanzia non si applica a danni subiti dal prodotto
d'acquisto originale.
a causa di uno scontro, di un urto o di uso improprio del
LEGGE LOCALE prodotto stesso, di inosservanza delle specifiche d'uso fornite
La presente garanzia riconosce al cliente alcuni diritti legali spe- dal costruttore o di qualsiasi altra circostanza in cui il prodotto
cifici. Il cliente potrà vantare anche altri diritti, che varieranno da sia stato sottoposto a forze o carichi superiori a quelli per cui
stato a stato (Stati Uniti), da provincia a provincia (Canada) e da è stato progettato.
nazione a nazione nel resto del mondo.
· La presente garanzia non si applica nel caso di normale logo-
Nella misura in cui la presente garanzia non dovesse essere rio delle varie parti. Le parti comunemente soggette a logorio
conforme al diritto locale, essa dovrà essere modificata in possono risultare danneggiate per effetto del normale utilizzo,
maniera da essere conforme a tale legge. In conformità a detta per la mancata esecuzione della manutenzione secondo quanto
legge locale, si potranno applicare al cliente eventuali rinunce
indicato da SRAM e/o per la guida o l'installazione in condizioni
e limitazioni della presente garanzia. Ad esempio, alcuni stati o applicazioni diverse da quanto consigliato.
degli Stati Uniti d'America e alcune amministrazioni governative
PER PARTI SOGGETTE A LOGORIO SI INTENDONO:
esterne agli Stati Uniti (tra cui le province del Canada), potranno:
Guarnizioni parapolvere/Boccole/O-ring di tenuta aria/Anelli da
a. Non ammettere che le rinunce e le restrizioni della presente infilare/Parti in gomma in movimento/Anelli in gomma/Bulloneria
garanzia limitino i diritti statutari del consumatore (ad es. nel di montaggio sul retro e guarnizioni superiori/Filettature e bulloni
Regno Unito). (alluminio, titanio, magnesio o acciaio)/Tubi superiori (puntali)/
b. Limitare in altro modo la possibilità del produttore di applicare Manicotti dei freni/Pattini dei freni/Catene/Pignoni/Cassette/Cavi
dette rinunce o restrizioni. del cambio e dei freni (interni ed esterni)/Manopole del manubrio/
Manopole del cambio/Tendicinghia/Rotori per freni a disco/
LIMITAZIONI DELLA RESPONSABILITÀ
Superfici di frenatura della ruota/Pattini di fondo/Cuscinetti/Piste
Nella misura ammessa dal diritto locale, fatta eccezione per
del cuscinetto/Denti di arresto/Rapporti di trasmissione/Strumenti
gli obblighi stabiliti specificatamente nella presente garanzia,
in nessun caso la SRAM o terze parti saranno ritenute respon- · La presente garanzia non copre i danni causati dall'utilizzo di
componenti forniti da produttori diversi.
sabili di eventuali danni diretti, indiretti, specifici, accidentali o
consequenziali.
· La presente garanzia non copre i danni causati dall'utilizzo di
LIMITAZIONI DELLA GARANZIA parti che non sono compatibili, adatte e/o ammesse da SRAM
· La presente garanzia non si applica a prodotti che non siano per essere utilizzate con i componenti SRAM.
stati correttamente installati e regolati secondo il relativo
· Questa garanzia non copre i danni dovuti all'uso commerciale
manuale tecnico di installazione SRAM. I manuali di installazione
(noleggio).
SRAM sono disponibili online ai siti www.sram.com,
