Honeywell 39358 Quick Start Manual

Smart fan control.
Hide thumbs


Advertisement

FCC / IC - EN
This device complies with Part 15 of the FCC and Industry Canada license-exempt
RSS standard(s). Operation is subject to the following two conditions: (1) this
device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.
FCC NOTE: The manufacturer is not responsible for any radio or TV
interference caused by unauthorized modifications to this equipment. Such
modifications could void the user's authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit different
from that to which the receiver is connected.
— Consult the dealer or an experienced radio/TV technician for help.
Important note: To comply with the FCC RF exposure compliance requirements,
no change to the antenna or the device is permitted. Any change to the
antenna or the device could result in the device exceeding the RF exposure
requirements and void user's authority to operate the device.
FCC /IC - FR
Cet appareil est conforme au paragraphe 15 des normes FCC et au CNR pour les
appareils exempts de licence d'Industrie Canada. Son utilisation est sujette aux
deux conditions suivantes : 1) cet appareil ne doit pas occasionner de brouillage
préjudiciable et 2) cet appareil doit accepter toutes les interférences reçues, notamment
les interférences qui peuvent provoquer un fonctionnement non désiré.
NOTE DE LA FCC : Le fabricant n'est pas responsable des interférences sur
les fréquences radioélectriques ou télévisuelles pouvant être causées par
des modifications non autorisées de ce matériel. De telles modifications
peuvent annuler le droit de l'utilisateur à utiliser cet appareil.
REMARQUE : Cet appareil a été testé et certifié conforme aux limites relatives aux
appareils numériques de catégorie B définies dans le paragraphe 15 des normes
FCC. Ces limites ont été définies afin de fournir une protection raisonnable contre
le brouillage préjudiciable en milieu résidentiel. Cet appareil produit, utilise et peut
émettre des ondes de fréquence radio et, s'il n'est pas installé et utilisé conformément
aux instructions, il peut provoquer un brouillage préjudiciable aux communications
radio. Il n'existe toutefois aucune garantie que des interférences ne se produiront pas
au sein d'une installation donnée. Si cet appareil occasionne un brouillage préjudiciable
à la réception radiophonique ou télévisuelle, il suffit d'allumer et d'éteindre l'appareil
pour déterminer sa responsabilité. Nous encourageons l'utilisateur à essayer de
corriger ces interférences en appliquant une ou plusieurs des mesures suivantes :
— Réorienter ou déplacer l'antenne de réception.
— Augmenter la distance entre l'appareil et le récepteur.
— Brancher l'appareil à une prise secteur différente de celle du récepteur.
— Consulter le revendeur ou un technicien spécialisé en postes radio ou téléviseurs.
Remarque importante : Pour se conformer aux exigences de conformité de la
FCC concernant l'exposition aux RF, aucune modification apportée à l'antenne
ou au dispositif n'est autorisée. Toute modification apportée à l'antenne ou au
dispositif pourrait faire en sorte que le dispositif dépasse les exigences d'exposition
aux RF et pourrait annuler le droit de l'utilisateur à utiliser ce dispositif.
FCC /IC - ES
Este dispositivo cumple con las Especificaciones del apartado 15 de las normas de
la FCC y con las especificaciones de las normas radioeléctricas (RSS) del Ministerio
de Industria de Canadá aplicables a aparatos exentos de licencia. El funcionamiento
está sujeto a las siguientes dos condiciones: (1) este dispositivo no debe provocar
interferencia perjudicial, y (2) este dispositivo debe aceptar toda interferencia
que reciba, incluso la que pudiera causar un funcionamiento no deseado.
NOTA DE LA FCC: El fabricante no se hace responsable de ninguna interferencia de
radio o TV ocasionada por modificaciones no autorizadas efectuadas a este equipo.
Dichas modificaciones podrían anular la autoridad del usuario para utilizar el equipo.
NOTA: Este equipo ha sido probado y cumple con los límites para aparatos digitales
de Clase B, de conformidad con el apartado 15 de las normas de la FCC. Estos límites
están diseñados para proveer protección razonable contra interferencias perjudiciales
en una instalación residencial. Este equipo genera, usa y puede irradiar energía de
radiofrecuencias y, si no se instala y usa según las instrucciones, puede provocar
interferencia perjudicial a las radiocomunicaciones. No obstante, no hay garantías de
que no ocurrirá interferencia en una instalación en particular. Si este equipo provoca
interferencia perjudicial a la recepción de radio o televisión, lo que puede determinarse
encendiendo y apagando el equipo, se recomienda que el usuario intente corregir la
interferencia por medio de la implementación de una o más de las siguientes medidas:
— Reorientar o reubicar la antena receptora.
— Incrementar la separación entre el equipo y el receptor.
— Conectar el equipo a un tomacorriente de un circuito diferente
del circuito al que está conectado el receptor.
— Consultar al distribuidor o a un técnico con experiencia en radio/televisión para
solicitar asistencia.
Nota importante: Para cumplir con los requisitos de cumplimiento de exposición de
radiofrecuencia de la FCC, no se permiten cambios a la antena o el dispositivo. Cualquier
cambio a la antena o dispositivo podría hacer que el dispositivo supere los requerimientos de
exposición de radiofrecuencia y anular la autoridad del usuario para operar el dispositivo.
FCC — U2ZZW4002A | IC: 6924A-ZW4002A
Jasco Products Company | Model: ZW4002 / 39358
CAN ICES-3(B) / NMB-3(B)
All brand names shown are
Tous les noms de marque illustrés
Todas las marcas que aparecen
trademarks of their respective owners.
sont des marques de commerce
aquí son marcas registradas
de leurs propriétaires respectifs.
de sus respectivos dueños
The Honeywell Trademark is used under license
from Honeywell International Inc.
Honeywell International Inc. makes no representation or warranties with
respect to this product.
This product is manufactured by Jasco Products Company LLC.
MADE IN CHINA/FABRIQUÉ EN CHINE/ HECHO EN CHINA
©JASCO 2018 | 39358 | ZW4002 | 11/30/17 v1
Jasco Products Company LLC.
10 E. Memorial Rd.,
Oklahoma City, OK 73114
1
TOOLS
IMPORTANT!
No more than two identical fans to the smart switch. Not to exceed 2.5 Amp
resistive load. CONTROLS FAN MOTOR ONLY. For use only with split
capacitor or shaded pole ceiling fan motors.
2
FEATURES
• Turn ON/OFF and adjust fan speed levels manually, or remotely via the
Z-Wave controller.
• Can be added in multiple groups and scenes
• May be used in single pole installation or with up to two Honeywell
Add-on switches in 3-way or 4-way wiring configurations
• Interchangeable paddle switch — white & light almond paddle in package
• Uses a standard, decorative-style wallplate for single-gang installations
(wallplate not included)
• Blue LED indicates switch location in a dark room
• Z-Wave Certified for simple pairing and integrated home automation
• Screw Terminal Installation — requires wiring connections for Line (Hot),
Load, Neutral and Ground. Traveler wire required for 3-way or
4-way installation
• This Z-Wave device has advanced features that allow you to customize
your experience. These features can only be adjusted by a Z-Wave enabled
controller that support the Z-Wave Configuration command class. For a
complete list of adjustable configurations, visit:
www.honeywellelectricalaccessories.com.
A
B
D
F
G
C
E
A.
F.
Ground (Green/Bare)
Top Rocker — Press & release to
turn fan control ON, press &
B.
Load (Black)
hold to increase speed
C.
Line (Black)
G.
Bottom Rocker — Press &
D.
Traveler (Red/Other)
release to turn fan control
E.
Neutral (White)
OFF, press & hold to decrease
speed
SINGLE-, DUAL- AND TRIPLE-GANG BOXES
When installing the fan control multiple-gang boxes, it may be necessary to
break off one or both sides of the scored tabs on the front yoke. This does
not affect the electrical rating of the smart fan control (see specifications for
details).

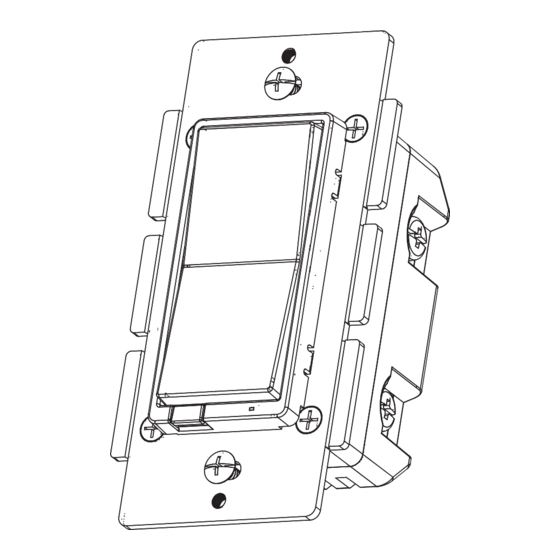

SMART FAN CONTROL
IN-WALL
COMMANDE DE VENTILATEUR
INTELLIGENT
MURAL
CONTROL INTELIGENTE
PARA VENTILADORES
DE PARED
Z-W
® C
W
l
C
ave
ertified
ireless
ighting
ontrol
C
Z-W
® C
'
ertifié
ave
ommande d
éClairage sans fil
C
Z-W
®
ontrol inalámbriCo para iluminaCión CertifiCado por
ave
Scan to view installation guide
Balayez ce code pour consulter le guide d'installation
Escanear para ver la guía de instalación
www.honeywellelectricalaccessories.com
3

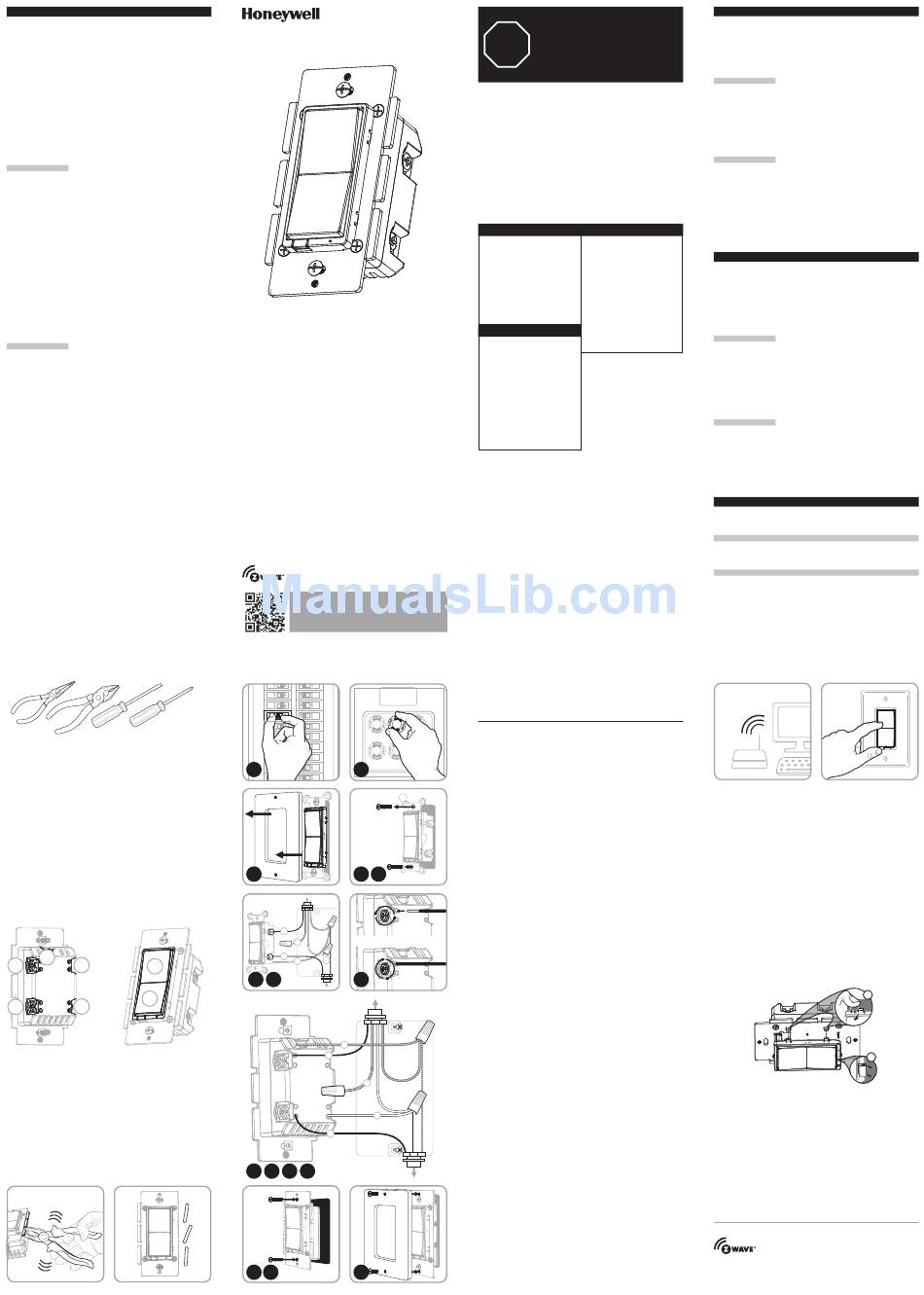

INSTALLATION
1
1
2
3
4
(
)
out to fan
load
B
D
C
E
A
5
6
7
from breaKer boX
out to fan (load)
A
B
D
E
C
from breaKer boX
8
9
10 11
12
13
14
DO NOT RETURN THIS
PRODUCT TO THE STORE
NE RETOURNEZ PAS CE
STOP
PRODUIT AU MAGASIN
NO DEVUELVA ESTE
PRODUCTO A LA TIENDA
If you have any problems or questions, contact our tech support
team at 1-855-698-8324, Monday–Friday, 7AM–8PM CST.
For the most up-to-date product support, accessories, electronic
(PDF) format manuals and more, visit www.byjasco.com/support.
• No user serviceable parts in this unit.
Si vous avez des problèmes ou des questions, communiquez
avec notre équipe de soutien technique au 1-855-698-8324,
du lundi au vendredi, de 7 h à 20 h (HNC).
Pour un soutien technique d'avant-garde, les nouveaux accessoires,
les plus récents manuels en format électronique (PDF) et
plus encore, visitez le site www.byjasco.com/support.
• Aucune des pièces de ce dispositif ne peut être réparée par l'utilisateur.
Si tiene problemas o dudas, comuníquese con nuestro equipo
técnico al número: 1-855-698-8324, de lunes a viernes,
de 7.00 a 20.00, hora estándar del centro (CST).
Para recibir el soporte técnico más actualizado sobre productos, accesorios,
manuales en formato digital (PDF), entre otros, visite www.byjasco.com/support
• Esta unidad no contiene piezas que el usuario pueda reparar.
WARNING
ADVERTENCIA
RISK OF FIRE
RIESGO DE INCENDIO
RISK OF ELECTRICAL SHOCK
RIESGO DE DESCARGA ELÉCTRICA
RISK OF BURNS
RIESGO DE QUEMADURAS
CONTROLLING APPLIANCES:
CONTROL DE APARATOS:
CAUTION:
PRECAUCIÓN:
• DO NOT EXCEED RATINGS
• NO SUPERAR LOS VALORES
NOMINALES ELÉCTRICOS.
• DO NOT USE TO CONTROL ANY DEVICE
WHERE UNINTENDED OPERATION
• NO USAR PARA CONTROLAR
COULD CAUSE UNSAFE CONDITIONS
DISPOSITIVOS EN LOS QUE
(HEAT LAMP, SUN LAMP, ETC.)
EL FUNCIONAMIENTO NO
INTENCIONADO PODRÍA PROVOCAR
• DO NOT USE TO CONTROL
SITUACIONES PELIGROSAS
RECEPTACLES
(LÁMPARAS DE CALEFACCIÓN,
• FOR INDOOR USE ONLY
LÁMPARAS SOLARES, ETC.)
AVERTISSEMENT
• NO UTILIZAR EL DISPOSITIVO PARA
CONTROLAR TOMACORRIENTES
• PARA USO EN INTERIORES
RISQUE D'INCENDIE
EXCLUSIVAMENTE
RISQUE DE CHOC ÉLECTRIQUE
RISQUE DE BRÛLURES
COMMANDE DES APPAREILS :
NOT FOR USE WITH MEDICAL OR
ATTENTION :
LIFE SUPPORT EQUIPMENT
Z-WAVE ENABLED DEVICES SHOULD
• NE PAS DÉPASSER LES
NEVER BE USED TO SUPPLY
CARACTÉRISTIQUES NOMINALES
POWER TO, OR CONTROL THE ON/
• NE PAS UTILISER POUR COMMANDER
OFF STATUS OF MEDICAL AND/
DES APPAREILS POUR LESQUELS
OR LIFE SUPPORT EQUIPMENT.
UN FONCTIONNEMENT IMPRÉVU
POURRAIT ENTRAÎNER DES
NE PAS UTILISER AVEC UN
CONDITIONS DANGEREUSES (LAMPE
ÉQUIPEMENT MÉDICAL
INFRAROUGE, LAMPE SOLAIRE, ETC.)
OU DE SURVIE
• NE PAS UTILISER POUR COMMANDER
LES DISPOSITIFS COMPATIBLES
DES PRISES DE COURANT
AVEC LA TECHNOLOGIE Z-WAVE NE
DEVRAIENT JAMAIS ÊTRE UTILISÉS
• POUR UTILISATION INTÉRIEURE
POUR ALIMENTER OU COMMANDER
UNIQUEMENT
LA MISE EN MARCHE OU L'ARRÊT DE
L'ÉQUIPEMENT MÉDICAL OU DE SURVIE.
SE PROHÍBE SU EMPLEO EN
EQUIPO MÉDICO O EQUIPO
PARA EL MANTENIMIENTO DE
LAS FUNCIONES VITALES
LOS DISPOSITIVOS Z-WAVE NUNCA
SE DEBEN USAR PARA SUMINISTRAR
ENERGÍA ELÉCTRICA, NI PARA
CONTROLAR EL ESTADO DE ENCENDIDO
O APAGADO DEL EQUIPO MÉDICO Y/O
EL EQUIPO PARA EL MANTENIMIENTO
DE FUNCIONES VITALES.
39358
ZW4002
WARNING — SHOCK HAZARD
Turn OFF the power to the branch circuit for the switch and lighting fixture at the service
panel. All wiring connections must be made with the POWER OFF to avoid personal injury
and/or damage to the switch. This device is intended for installation in accordance with the
National Electric Code and local regulations in the United States, or the Canadian Electrical
Code and local regulations in Canada. If you are unsure or uncomfortable about performing
this installation consult a qualified electrician.
MULTI-SWITCH WIRING
For 3-way installations, please refer to the Add-on Switch (39350/39356) manual
SINGLE-SWITCH WIRING
Before you start, you may wish to change the paddle color to match your
wallplate or decor. Please proceed to Section 5.
1.
Shut off power to the circuit at circuit breaker or fuse box.
IMPORTANT! Verify power is OFF to switch box before continuing.
2.
Remove wallplate.
3.
Remove the switch mounting screws.
4.
Carefully remove the switch from the switch box. DO NOT
disconnect the wires.
5.
There are up to five screw terminals on the switch; these are marked:
A. GROUND — Green/Bare
B. LOAD — Black (connected to lighting)
C. LINE (Hot) — Black (connected to power)
D. TRAVELER — Red/Other (only in 3-way installations)
E. NEUTRAL — White
Match these screw terminals to the wires connected to the existing switch.
6.
Disconnect the wires from the existing switch. Be careful to label wires
according to the previous terminal connection.
OBSERVE IMPORTANT WIRING INFORMATION
IMPORTANT! This switch is rated for and intended to only be used with copper wire.
WIRE GAUGE REQUIREMENTS
Use 14 AWG or larger wires suitable for at least 80° C for supplying Line
(HOT), Load, Neutral, Ground and Traveler connections.
WIRE STRIP LENGTH
7.
For attachment to screw terminals: strip insulation 1" (25mm).
For attachment using the enclosure's holes: strip insulation 5/8" (16mm).
UL specifies that the tightening torque for the screws is
14 Kgf-cm (12 lbf-in).
8.
Connect the green or bare copper ground wire to the GROUND
terminal.
9.
Connect the black wire that goes to the Fan to the terminal
marked LOAD.
10.
Connect the black wire that comes from the electrical service panel
(Hot) to the terminal marked LINE.
11.
Connect the white wire to the neutral terminal (use a jumper wire if needed).
Note: The Traveler terminal is only used for 3-way or 4-way wiring and
should remain insulated if the switch is being installed in a single pole
installation (one switch & one load).
12.
Insert fan control into the switch box being careful not to pinch or
crush wires.
13.
Secure the fan control to the box using the supplied screws.
14.
Mount the wallplate.
15.
Reapply power to the circuit at fuse box or circuit breaker and test
the system.
BASIC OPERATION
Note: Before starting, fan must be set to 'HIGH' position using
pull chain. The connected fan can then be turned
ON/OFF and speed levels adjusted in two ways:
1.
Manually from the front panel rocker of the fan control.
2.
Remotely with a Z-Wave Controller.
MANUAL CONTROL
To turn the connected fan ON: Press and release the top of the rocker.
Note: Fan will return to last speed setting of Fan Control. Default
setting – HIGH.
To turn the fan OFF: Press and release the bottom of the rocker.
ADJUST FAN SPEED
The LED indicator confirms fan speed settings by flashing patterns:
LOW – LED will blink every 2 seconds for 10 seconds
MEDIUM – LED will blink every second for 10 seconds
HIGH – LED will blink every half second for 10 seconds
1.
To decrease fan speed: Press and hold lower rocker.
2.
To increase fan speed: Press and hold upper rocker.
Note: This switch only controls the fan motor and does not control
any lighting that may be part of the fan control. If your
fan has an integrated light, a second light switch will need
to be installed separately to control the lighting load directly. No more
than two identical fans should be controlled by one switch. The total
load of the fan(s) should not exceed 2.5A maximum.
WARRANTY
JASCO Products warrants this product to be free from manufacturing defects for a period
of two years from the original date of consumer purchase. This warranty is limited to
the repair or replacement of this product only and does not extend to consequential or
incidental damage to other products that may be used with this product. This warranty is
in lieu of all other warranties, expressed or implied. Some states do not allow limitations
on how long an implied warranty lasts or permit the exclusion or limitation of incidental
or consequential damage, so the above limitations may not apply to you. This warranty
gives you specific rights and you may also have other rights which vary from state to state.
Please contact Customer Service at 855-698-8324 between 7AM – 8PM CST or via our
website (www.byjasco.com) if the unit should prove defective within the warranty period.
GARANTIE
JASCO Products garantit que ce produit est exempt de tout défaut de fabrication pour une
période de deux ans à compter de la date de l'achat original par l'acheteur. Cette garantie
se limite exclusivement à la réparation ou au remplacement de ce produit et n'est pas
applicable aux dommages indirects ou accessoires survenus sur d'autres produits utilisés
avec ce produit. Cette garantie se substitue à toute autre garantie expresse ou implicite.
Certains États ne permettent pas de restrictions quant à la durée d'une garantie implicite
ou permettent l'exclusion ou la limitation des dommages indirects et accessoires; il se
peut, par conséquent, que cette garantie ne s'applique pas dans votre cas. Cette garantie
vous confère des droits juridiques précis; vous pouvez jouir d'autres droits qui peuvent
varier d'un État à l'autre. Veuillez communiquer avec le service à la clientèle au 1-855-
698-8324 entre 7 h et 20 h (heure normale du Centre) ou par l'intermédiaire de notre site
web (www.byjasco.com) si l'appareil s'avère défaillant au cours de la période de garantie.
GARANTÍA
JASCO Products garantiza que este producto está libre de defectos de fabricación durante
un periodo de dos años a partir de la fecha original de compra por parte del consumidor.
Esta garantía se limita a la reparación o sustitución de este producto solamente y no se
extiende a daños derivados o accidentales causados a otros productos que se usen con
esta unidad. Esa garantía remplaza a todas las demás garantías expresas o implícitas.
Algunos estados no autorizan limitaciones en cuanto a la duración de una garantía
implícita ni permiten la exclusión o limitación por daños accidentales o derivados; por
lo tanto, puede que las anteriores limitaciones no apliquen en su caso. Esta garantía le
da a usted derechos específicos, y otros que usted puede tener y que varían según el
estado en el que usted reside. Si la unidad resultare defectuosa dentro del periodo de
garantía, comuníquese por favor con Atención al Cliente en el 855-698-8324 entre 7
y 20 h, Hora del Centro, o a través de nuestro sitio de internet (www.byjasco.com).
JASCO Products Company LLC, Building B
10 E. Memorial Rd. Oklahoma City, OK 73114.
SPECIFICATIONS
ZW4002
Power: 120 VAC, 60 Hz.
Signal (Frequency): 908.4 / 916 MHz
Maximum Loads: 2.5A No more than two identical fans to the switch.
Not to exceed 2.5 Amp resistive load. CONTROLS FAN MOTOR ONLY. For
use only with split capacitor or shaded pole ceiling fan motors.
Range: Up to 150 feet line of sight between the Wireless
Controller and the closest Z-Wave receiver module.
Operating Temperature Range: 32-104° F (0-40° C)
For indoor use only.
Specifications subject to change without notice due to continuing product improvement
SPÉCIFICATIONS
ZW4002
Tension : 120 V c.a., 60 Hz. | Signal (fréquence) : 908,4/916 MHz.
Charges maximales : 2.5 A Pas plus de deux ventilateurs identiques pour l'interrupteur.
La charge résistive ne doit pas dépasser 2,5 ampère. COMMANDES DU MOTEUR
DU VENTILATEUR UNIQUEMENT. À utiliser uniquement avec un condensateur
auxiliaire ou des moteurs à bague de déphasage pour ventilateurs.
Portée : Distance à vue entre la télécommande et le module de réception
Z-Wave le plus proche allant jusqu'à 150 pi (45,72m).
Plage de températures de fonctionnement : de 32 à 104 °F (de 0 à 40 °C).
Utilisation intérieure uniquement.
En raison d'améliorations continues du produit, les spécifications
peuvent faire l'objet de changements sans préavis.
ESPECIFICACIONES
ZW4002
Alimentación: 120 VCA, 60 Hz. | Señal (Frecuencia): 908.4/916 MHz.
Cargas máximas: 2.5 A No más de dos ventiladores idénticos por interruptor.
No deberá superar 2.5 Amp de carga resistiva. CONTROLA SOLAMENTE EL
MOTOR DEL VENTILADOR. Para uso exclusivo con ventiladores de cielo raso
que usen motores con condensador auxiliar o de polos sombreados.
Alcance: Hasta 150 pies (45.7m) en línea recta entre el controlador
inalámbrico y el módulo receptor Z-Wave más cercano.
Rango de temperatura de funcionamiento: 32-104 °F (0-40 °C).
Para uso en espacios interiores solamente.
Especificaciones sujetas a cambio sin aviso debido a continuas mejoras del producto.
Z-WAVE INTEROPERABILITY
This product can be included and operated in any Z-Wave network with
other Z-Wave certified devices from other manufacturers and/or other
applications. All non-battery operated nodes within the network will act as
repeaters regardless of vendor to increase reliability of the network.
INTEROPÉRABILITÉ ENTRE LES DISPOSITIFS Z-WAVE
Ce produit peut être utilisé dans un réseau Z-Wave avec d'autres appareils
certifiés Z-Wave produits par d'autres fabricants et d'autres applications. Tous les
nœuds fonctionnant sans pile au sein du réseau joueront le rôle de répétiteurs,
quel que soit le fournisseur, afin de rehausser la fiabilité du réseau.
INTEROPERABILIDAD Z-WAVE
Este producto se puede incluir y puede funcionar en cualquier red Z-Wave con dispositivos
de otros fabricantes y otras aplicaciones que cuenten con la certificación Z-Wave. Todos
los nodos que formen parte de la red y que funcionen sin pilas actuarán de repetidores
independientemente del proveedor con el fin de aumentar la fiabilidad de la red.
4
CONNECTION
CONNECTING YOUR DEVICE TO A Z-WAVE NETWORK
1.
Follow the instructions for your Z-Wave certified controller to add a
device to the Z-Wave network.
2.
Once the controller is ready to add your device, press and release the
top or bottom of the wireless smart fan control (rocker) to add it in the network.
Now you have complete control to turn your fixture ON/OFF according to
groups, scenes, schedules and interactive automations programmed by your
controller. If your Z-Wave certified controller features remote access, you can
now control your fixture from your mobile devices.
REMOVING AND RESETTING THE DEVICE
1.
Follow the instructions for your Z-Wave certified controller to remove a
device from the Z-Wave network.
2.
Once the controller is ready to remove your device, press and release
the top or bottom of the wireless smart fan control (rocker) to remove it
from the network.
RETURNING SWITCH TO FACTORY DEFAULTS
Quickly press ON (Top) button three (3) times then immediately press the
OFF (Bottom) button three (3) times. The LED will flash ON/OFF 5 times
when completed successfully.
Note: This should only be used in the event your network's primary controller
is missing or otherwise inoperable.
5
CUSTOMIZATION
2.
1.
CHANGING THE COLOR OF THE PADDLE
This step is optional. Before you start, you may want to change the color of
the paddle to match your wallplate or decor.
1.
Lift the air gap tab at the base of the paddle.
2.
Push side tabs in on one side and then the other to release paddle. Lift
the cover up and off.
3.
Simply put the new paddle onto the switch by inserting the air gap and
side tabs and snapping securely into place.
Once this step has been completed please return to Section 3.
This device supports Association Command Class (3 Groups)
• Association Group 1 supports Lifeline, Multilevel Switch Report
• Association Group 2 supports Basic Set and is controlled
by pressing the On or Off button with the local load
• Association Group 3 supports Basic Set and is controlled
by double pressing the On or Off button
• Each Association Group supports 5 total nodes

Advertisement

   Related Manuals for Honeywell 39358

   Summary of Contents for Honeywell 39358

  • Page 1

    Once the controller is ready to add your device, press and release the • May be used in single pole installation or with up to two Honeywell top or bottom of the wireless smart fan control (rocker) to add it in the network.

  • Page 2

    Il y a jusqu’à cinq bornes à vis sur l’interrupteur. Celles-ci sont indiquées : la partie supérieure ou inférieure de la commande de ventilateur (interrupteur supplémentaires Honeywell dans des configurations de câblage à trois ou TERRE (GROUND) – Fil vert/fil nu quatre voies.

This manual also for:

Zw4002

Comments to this Manuals

Symbols: 0
Latest comments:
