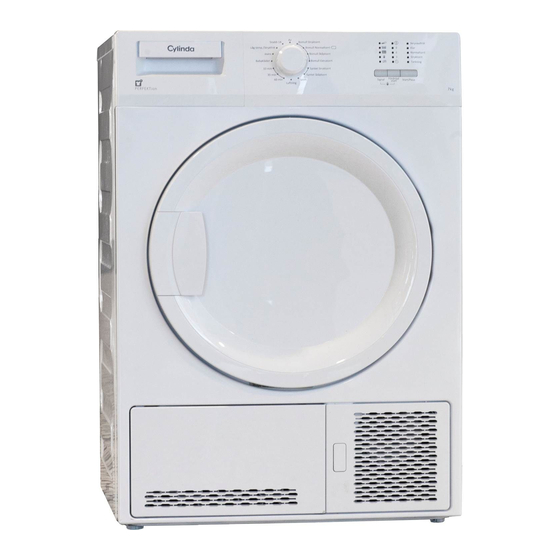

Cylinda TK 3170 User Manual
  1. Manuals
  2. Brands
  3. Cylinda Manuals
  4. Dryer
  5. TK 3170
  6. User manual

Cylinda TK 3170 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

bruksanvisning/
user manual
TK 3170

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TK 3170 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Cylinda TK 3170

Summary of Contents for Cylinda TK 3170

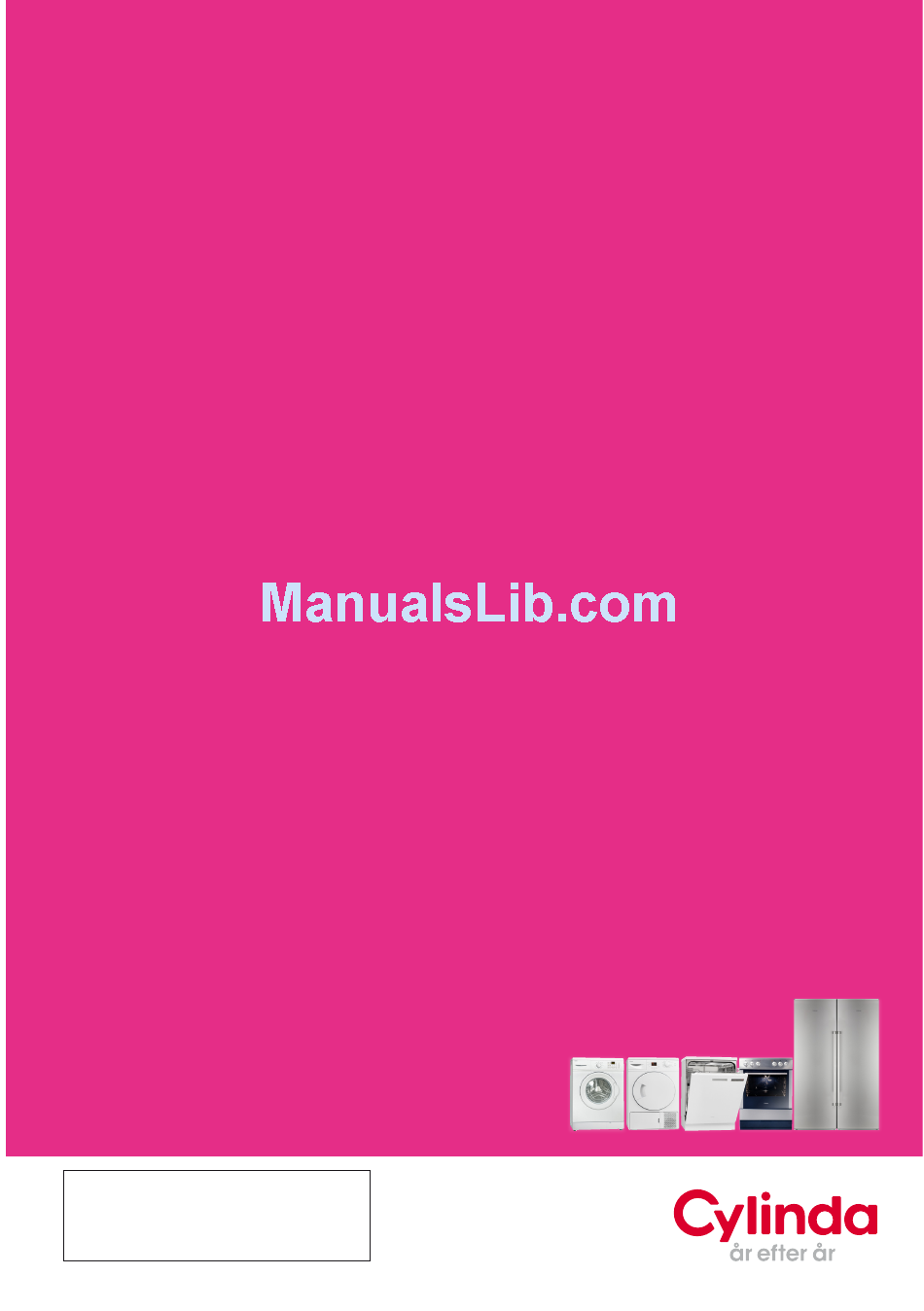

  • Page 1 TK 3170...
  • Page 2 Vänligen läs den här användarmanualen först! VARNING! Kära kund, Tack för att du har valt en Cylinda-produkt. Vi • Warning against scalding hazard. hoppas att din produkt, som tillverkats med hög kvalité och teknik, kommer ge dig de bästa resultaten. Vi råder dig att läsa igenom den här manualen och den tillhörande dokumentationen...

  • Page 3: Viktiga Instruktioner För Säkerhet Och Miljö

    1 Viktiga instruktioner för säkerhet och miljö Den här delen innehåller För produkter med ångfunktion: säkerhetsinstruktioner som hjälper VARNING! till att skydda ifrån personskador och egendomsskador. Underlåtelse • Använd endast destillerat vatten att följa dessa instruktioner kommer eller vatten kondenserat i maskinens att häva alla garantier.
  • Page 4 FARA! FARA! • Anslut torken till ett jordat uttag • Skadade huvudkablar ska bytas som skyddas av en säkring med, ut och man ska underrätta en ett på märkplattan, angivet värde. serviceverkstad om bytet. Jordningsinstallationen ska utföras • Om torken är defekt får den av en utbildad elektriker.
  • Page 5 FARA! • Använd mjukmedel och liknande • Saker eller kuddar med skumgummi produkter i enlighet med (latexgummi), duschdrapperier, tillverkarens instruktioner. vattenresistenta textilier samt • Rengör alltid luddfiltret innan eller material med gummiförstärkning efter varje last. Kör aldrig torken och gummidynor. utan att luddfiltret är installerat.
  • Page 6 1.2 Montering på tvättmaskin 1.4 Barnsäkerhet • En enhet för att fästa de två maskinerna • Paketeringsmaterial är farliga för barn. måste användas när du installerar Förvara paketeringsmaterialet på en plats torken på en tvättmaskin. Enheten som oåtkomlig för barn. sammanför de två...

  • Page 7: Teknisk Specifikation

    1.8 Teknisk specifikation Höjd (justerbar) 84,6 cm / 86,6 cm* Bredd 59,7 cm Djup 56,8 cm Kapacitet (max) 7 kg** Nettovikt (± 4 kg) 34 kg Spänning Ingångsström Se etikett*** Modellkod * Min.-höjd: Höjd med justerbara ben infällda. Max.-höjd: Höjd med justerbara ben helt utfällda.

  • Page 8: Installation

    2 Din torktumlare 3 Installation Innan du ringer närmaste serviceverkstad 2.1 Översikt för installation av torken, säkerställ att den elektriska installationen och vattenutloppet är lämpligt i enlighet med användarmanualen.Om dessa inte är passande, kontakta en utbildad elektriker och tekniker för att utföra nödvändigt arbete.
  • Page 9 FARA! • Vattenslangen ska fästas på en höjd av • Placera inte torken på strömkabeln. 80 cm, max. • Kontrollera att vattenslangen inte trampas 3.2 Ta bort på och att den inte är vikt mellan utloppet transportsäkerhetsmonteringen och maskinen. • Om det finns ett tillbehörspaket som VARNING! medföljer din produkt, se den detaljerade...
  • Page 10 4 Förberedelse • Lägg inte till våt tvättt medan torken används. • För modeller med kondensor: rengör 4.1 Tvätt som passar att torka i kondensorn en gång i månaden eller efter torken var 30 körning regelbundet. Följ alltid instruktionerna som anges på plaggets tvättråd.

  • Page 11: Använda Produkten

    Använda produkten 5.1 Kontrollpanel 1. På/Av/Programvalsknapp 3. Avstängningsknapp 2. Start-/paus-knapp 4. Nivåknapp för ljudvarning 5.2 Symboler F lterren- Full tank Filterlåda/ Barnlås Ljudvarning On/O - T ds Värmeväxlarens gör ng fördröjn ng knapp rengöring 5.3 Förberedelse av torktumlare Välj önskat program med knappen På/Av/ •...
  • Page 12 5.4 Programval och konsumtionstabell Program Programbeskrivning DU kan torka din bomullstvätt som ska Bomullstorrt strykas, i det här programmet för att 1000 (Stryktorrt) de ska vara något fuktiga vid strykning. (Skjorta, T-shirt, dukar m.m.) DU kan torka alla dina bomullskläder i det här programmet.
  • Page 13 Värden för energiförbrukning Ungefärlig Centrifugeringshastighet i Energiförbrukning Program Vikt (kg) återstående tvättmaskin (rpm) fuktnivå Bomull linne Klart för 7 / 3,5 1000 4,15 / 2,34 användning* Bomull Klart för 1000 3,25 strykning Strykfri syntet 1,42 Strömförbrukningen i off-läget för standardbomullsprogrammet vid full last, PO (W) Strömförbrukningen i on-läge för standardbomullsprogrammet vid full last PL (W) Normaltorrt bomullsprogram“...
  • Page 14 5.5 Extrafunktioner 5.6 Varningslampor Ljudvarning Torktumlaren ger ifrån sig en ljudsignal när programmet är klart. Om du inte vill ha en ljudande varning, tryck på knappen “Buzzer”. • Varningslampor kan variera beroende på När du trycker på knappen Buzzer kommer modellen av din torktumlare.
  • Page 15 • När barnspärren är aktiverad kommer • Tvätten som lagts till efter torkningen startade kan orsaka att torkade kläder lampan för barnspärren att lysa. blandas med den våta tvätten och att • Barnspärren avaktiveras nät torktumlaren tvätten blir fuktig efter programmet. stängs av och på...

  • Page 16: Underhåll Och Rengöring

    6 Underhåll och rengöring Tjänstelivet på en produkt kan variera och vanligt förekommande problem kan undvikas genom regelbundna rengöringar. 6.1 Luddfilter/luckans inre ytor Ludd och fibrer släpps ifrån tvätten och hamnar 6.2 Rengöra sensorerna in luften under torkcykeln, de samlas sedan upp i luddfiltret.
  • Page 17 Om du glömt att tömma vattentanken kommer maskinen sluta under den pågående torkcykeln när vattentanken är full. Varningslampan för vattentanken kommer då att blinka. Om så är fallet, dränera vattentanken och tryck på Start/ Paus-knappen för att återuppta torkcykeln. För attt tömma vattentanken: 1.
  • Page 18 7 Felsökning Filterrengöringens varningssymbol/lysdiod lyser/blinkar. Fiberfiltret kanske inte har rengjorts. >>> Rengör filtret. Filterluckan kan vara igensatt med ludd. >>> Rengör filterluckan. Torkningen tar för lång tid. Ett skikt av ludd kan ha ackumulerats och täppt igen Porerna i fiberfiltret kan vara igentäppt. >>> Tvätta filtret med luddfilterporerna.
  • Page 19 PRODUCT FICHE Efterlevnad av kommissionens delegerade förordning (EU) Nr. 392/2012 Leverantörsnamn eller varumärke Cylinda TK 3170 Modellnamn Vikt (kg) Luftventilerad Typ av torktumlare Kondensator Energiklass Årlig energiförbrukning (kWh) Automatisk Typ av kontroll Inte automatisk Energiförbrukning för standardbomullsprogram med full maskin (kWh) 4,15 Energiförbrukning för standardbomullsprogram med delvis fylld maskin (kWh)

  • Page 21: Please Read This User Manual First

    Please read this user manual first! Dear Customer, WARNING! Thank you for prefering a Cylinda product. We hope that your product which has been • Warning against scalding hazard. manufactured with high quality and technology will give you the best results. We advise you...

  • Page 22: Important Instructions For Safety And Environment

    1 Important instructions for safety and environment WARNING! NOTE • Always have the installation and • This section contains safety repairing procedures carried out instructions that will help protect by the Authorized Service from risk of personal injury or Manufacturer shall not be held property damage.

  • Page 23: Electrical Safety

    1.1.1 Electrical safety DANGER! DANGER! • Do not use extension cords, multi- • Electrical safety instructions plugs or adaptors to connect the dryer to power supply in order to should be followed while electrical connection is made decrease the risk of fire and electric shock.
  • Page 24 DANGER! DANGER! Points to be taken into • Clothes that are washed inadequately may ignite on their consideration for fire hazard: own and even may ignite after Below specified laundry or items drying ends. must not be dried in the dryer considering fire hazard.

  • Page 25: Mounting Over A Washing Machine

    1.2 Mounting over a washing machine WARNING! • A fixing device should be used between the two machines when installing the • Never attempt to repair the dryer dryer above a washing machine. The fitting device must be installed by the by yourself.

  • Page 26: Compliance With The Weee Regulation And Disposing Of The Waste Product

    1.4 Child safety 1.8 Technical Specifications • Packaging materials are dangerous for the children. Keep packaging materials away from children. Height (Min. / Max.) 84,6 cm / 86,6 cm* • Electrical products are dangerous for the Width 59,7 cm children. Keep children away from the product when it is operating.

  • Page 27: Your Dryer

    2 Your Dryer 3 Installation 2.1 Overview Before the calling the nearest Authorized Service for the installation of the dryer, ensure that electrical installation and water drain is appropriate referring to the user’s manual. If they are not suitable, contact a qualified electrician and technician to make necessary arrangements.

  • Page 28: Removing The Transportation Safety Assembly

    • The rear surface of the tumble dryer shall be placed against a wall. NOTE • Water drain hose should be attached to a DANGER! height of maximum 80 cm. • Do not place the dryer on the power • Make sure that the water drain hose cable.

  • Page 29: Laundry Not Suitable For Drying In The Dryer

    4 Preparation • Do not add wet laundry while the dryer is in operation 4.1 Laundry suitable for drying in the • For models with a condenser unit: clean the condenser once in a month or after dryer every 30 operations regularly. . Always obey the instructions given on the garment tags.

  • Page 30: Operating The Product

    Operating the product 5.1 Control Panel 3. End Time button 1. On/Off/Programme selection button 4. Audio warning level button 2. Start/Pause button 5.2 Symbols Filter Child-proof Mute On/O Timer Filter drawer / Tank Heat exchanger cleaning lock Delay full cleaning Select the desired programme using the On/ 5.3 Preparation of drying machine Off/Programme selection knob, the machine...

  • Page 31: Programme Selection And Consumption Table

    5.4 Programme selection and consumption table Programmes Programme Description You may dry your cotton laundry to be ironed in this Cotton Iron Dry programme to have them slightly damp for ease 1000 ofironing. (Shirt, T-shirt, tablecloth, etc.) You may dry all your cotton laundry in this programme.

  • Page 32: Auxiliary Functions

    Energy consumption values Spin speed Approximate Energy in washing Programmes Capacity (kg) amount of consumption machine remaining humidity value kWh (rpm) Cotton cupboard dry* 7 / 3,5 1000 4,15 / 2,34 Cotton Iron dry 1000 3,25 Synthetic cupboard dry 1,42 Power consumption of the off-mode for the standart cotton programme at full load, PO (W) Power consumption of the left-on mode for the standart cotton programme at full load, PL (W) “Cotton cupboard dry programme”...

  • Page 33: Warning Indicators

    5.7 Starting the programme NOTE Press the Start/Stand-by button to start the programme. • You can add or remove laundry within Drying indicator will light up, indicating that the end time. At the end of the Time Delay programme has started. countdown, the Time Delay warning 5.8 Child Lock indicator turns off and drying begins...

  • Page 34: Cancelling The Programme

    5.9 Changing the programme after it is started WARNING! You can change the programme you selected • Do not touch the inner surface of the to dry your laundry with a different programme drum while adding or removing clothes after the drying machine starts running during a continuing programme.

  • Page 35: Maintenance And Cleaning

    6 Maintenance and cleaning A layer can build up on the filter pores that can cause clogging Service life of the product extends and of the filter after using frequently faced problems decrease if cleaned the dryer for a while. at regular intervals.

  • Page 36: Draining The Water Tank

    6.3 Draining the water tank 6.4 For the condenser; Dampness of the laundry is removed and condensed during drying process and the NOTE water that arise accumulates in the water tank. Drain the water tank after each drying cycle. • Clean the condenser after every 30 drying cycles or once a month.

  • Page 37: Troubleshooting

    7 Troubleshooting Filter cleaning warning symbol/LED is on/flashing. Fibre filter might not be cleaned. >>> Clean the filter. The filter slot might be clogged with lints. >>> Clean the Drying operation takes too long. filter slot. Fibre filter pores might be clogged. >>> Wash the filter with A layer of fluff might have accumulated clogging up the lint warm water.
  • Page 38 PRODUCT FICHE Complying Commission Delegated Regulation (EU) No 392/2012 Supplier name or trademark Cylinda Model name TK 3170 Rated capacity (kg) Air Vented Type of Tumble Dryer Condenser Energy efficiency class Annual Energy Consumption (kWh) Automatic Type of Control Non-automatic...
