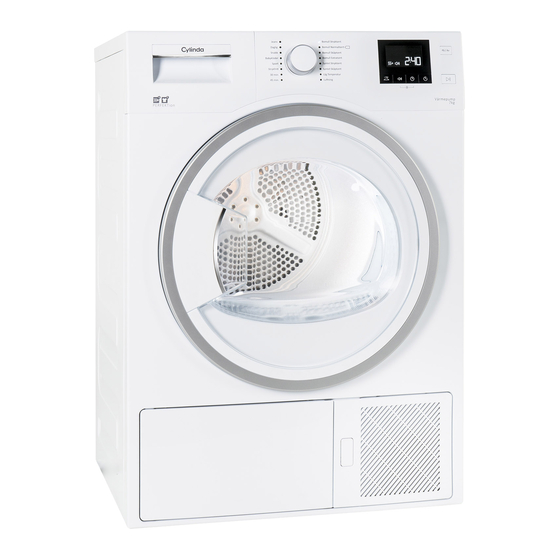

Cylinda TVP 5471 User Manual
  1. Manuals
  2. Brands
  3. Cylinda Manuals
  4. Dryer
  5. TVP 5471
  6. User manual

Cylinda TVP 5471 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
TVP 5471

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TVP 5471 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Cylinda TVP 5471

Summary of Contents for Cylinda TVP 5471

  • Page 1 TVP 5471...
  • Page 2 Kära kund, Tack för att du har valt en Cylinda-produkt. Vi hoppas att din produkt, som tillverkats med hög kvalité och teknik, kommer ge dig de bästa resultaten. Vi råder dig att läsa igenom den här manualen och den tillhörande dokumentationen noga innan du använder din produkt, och att du behåller manualen för framtida referens.

  • Page 3: Viktiga Instruktioner För Säkerhet Och Miljö

    Viktiga instruktioner för säkerhet och miljö Den här delen innehåller säkerhetsinstruktioner som hjälper till att skydda ifrån personskador och egendomsskador. Underlåtelse att följa dessa instruktioner kommer att häva alla garantier. 1.1 Allmän säkerhet • Torktumlaren kan användas av barn och över 8 års ålder, samt av personer som har fysisk och sensorisk eller mental nedsättning eller saknar erfarenhet och kunskap, under förutsättning att de är under övervakning eller utbildade i hur man säkert använder produkten och de...
  • Page 4 Viktiga instruktioner för säkerhet och miljö 1.1.1 Elsäkerhet Elsäkerhetsinstruktioner ska följas medan elanslutningar görs vid installationen. Apparaten får inte strömföras via en extern kopplingsanordning, såsom en timer, eller vara ansluten till en krets som regelbundet slås på och stängs av av en anordning. •...
  • Page 5 Viktiga instruktioner för säkerhet och miljö 1.1.2 Produktsäkerhet Saker att ta hänsyn till av brandriskskäl: Nedan angivna tvätt eller förmål får inte torkas i torken med hänsyn till brandrisken. • Otvättade kläder • Plagg som är nedsmutsade med olja, aceton, alkohol, bränsleolja, kerosen, smutsborttagare, terpentin, paraffin, eller paraffinborttagare, dessa måste tvättas i varmt vatten med mycket rengöringsmedel innan de ska torkas i torken.
  • Page 6 Viktiga instruktioner för säkerhet och miljö Underkläder som innehåller metallförstärkning får inte torkas i torken. Torken kan skadas om metallförstärkningen lossnar eller går sönder under torkningen. Använd mjukmedel och liknande produkter i enlighet med tillverkarens instruktioner. Rengör alltid luddfiltret innan eller efter varje last. Kör aldrig torken utan att luddfiltret är installerat.

  • Page 7: Avsedd Användning

    Viktiga instruktioner för säkerhet och miljö 1.2 Montering på tvättmaskin • En enhet för att fästa de två maskinerna måste användas när du installerar torken på en tvättmaskin. Enheten som sammanför de två maskinerna måste vara godkänd av en serviceverkstad. •...
  • Page 8 Viktiga instruktioner för säkerhet och miljö 1.4 Barnsäkerhet • Paketeringsmaterial är farliga för barn. Förvara paketeringsmaterialet på en plats oåtkomlig för barn. • Elprodukter är farliga för barn. Låt inte barn vara i närheten av produkten när den är igång. Låt dem inte leka med torken. Använd barnspärren för att förhindra barn ifrån att leka med torken.

  • Page 9: Teknisk Specifikation

    Viktiga instruktioner för säkerhet och miljö 1.8 Teknisk specifikation Höjd (justerbar) 84,6 cm / 86,6 cm* Bredd 59,7 cm Djup 58,9 cm Kapacitet (max) 7 kg** Nettovikt (± 4 kg) 46 kg Spänning Ingångsström Se etikett*** Modellkod * Min.-höjd: Höjd med justerbara ben infällda. Max.-höjd: Höjd med justerbara ben helt utfällda.
  • Page 10 Din tork 2.1 Paketinnehåll 1. Dräneringsrör för vatten* 2. Extrafilter till lådan* 3. Användarmanual 4. Torkkorg* 5. Torkkorg, användarmanual* *Dessa medföljer din maskin, beroende på vilken modell du har. Torktumlare / Bruksanvisningen 10 / SV...

  • Page 11: Installation

    Installation 3.2 Ta bort Innan du ringer närmaste serviceverkstad för installation av torken, säkerställ att den elektriska installationen ansportsäkerhetsmonteringen och vattenutloppet är lämpligt i enlighet med användarmanualen.(Se 3.3 Anslutning till avloppet, Ta bort transportsäkerhetsmonteringen samt 3.5 Elektrisk anslutning) Om dessa inte är innan du använder torken för första passande, kontakta en utbildad elektriker och tekniker gången...

  • Page 12: Elektrisk Anslutning

    Installation Töm den på allt vatten som finns i torken. Om direkt utloppstömning har gjorts ska du ta bort slanganslutningen. Vi rekommenderar att du bär torken i upprätt position. Om det inte är möjligt att bära maskinen i upprätt position rekommenderas att bära den med lutning mot höger sida, sett framifrån.
  • Page 13 Förberedelse 4.1 Tvätt som passar att torka i torken Lyd alltid instruktionerna som anges på plaggets tvättråd. Torka endast tvätt som har en märkning om att de är passande för torkning i torktumlare och kontrollera att du väljer ett passande program. TVÄTTSYMBOLER Lämplig för Torksymboler...
  • Page 14 Förberedelse 4.5 Rätt lastkapacitet Följande vikter ges som exempel. Följ instruktionerna i tabellen för “programval och Ungefärliga vikter Tvätt konsumtion”. Lasta inte in mer än kapacitetsvärdena (g)* som anges i tabellen. Bomullsöverkast (dubbelt) 1500 Bomullsöverkast (enkelt) 1000 Lakan (dubbelt) Lakan (enkelt) Stora dukar Små...
  • Page 15 Bruksanvisning 5.1 Kontrollpanel Programvalsvred Indikator för återstående tid På/ av-knapp Start/paus-knapp Knapp för sluttid Ljudvarningsknapp 5.2 Skärmsymboler Full tank Filterren- Ljudvarning Ljudvarning Skrynkelfritt Barnspärr göring Torktumlare / Bruksanvisningen 15 / SV...
  • Page 16 Bruksanvisning 5.3 Förberedelse av maskinen 5.6 Extraprogram Anslut maskinen Följande extraprogram finns tillgängliga i maskinen för Placera tvätten i maskinen. särskilda förhålllanden. Tryck på på/ av-knappen. Ytterligare program kan skilja beroende på När din maskin startar första gången startar den maskinens funktioner.
  • Page 17 Bruksanvisning • Luftning Ventilationen utförs under 10 minuter utan att blåsa varmluft. Du kan ventilera bomulls- och linnekläder som inte öppnats under en lång tid, för att ta bort deras dofter. • Tidsprogram Du kan välja tidsprogrammen 30 min och 45 minuter för att uppnå...
  • Page 18 Bruksanvisning 5.7 Programval och konsumtionstabell Centrifugeringshastighet i Ungefärlig Program Vikt (kg) Torktid (minuter) tvättmaskin (rpm) återstående fuktnivå Bomul/kulörtvätt A Extra torrt 1000 % 60 A Normaltorrt 7 / 3,5 1000 % 60 174 / 107 A Stryktorrt 1000 % 60 Strykfritt 1200 % 60...
  • Page 19 Bruksanvisning 5.8 Extrafunktioner 5.10 Sluttid Avstängning av ljudsignaler Du kan försena sluttiden av programmet upp till 24 timmar med sluttidsfunktionen. Torken ger ifrån sig en ljudvarning när programmet Öppna luckan och lägg i tvätten. är klart. Om du inte vill ha ljudunderrättelser, tryck på Välj torkprogram.
  • Page 20 Bruksanvisning 5.11 Starta programmet Tvätten som lagts till efter torkningen Starta programmet genom att trycka på start/ startade kan orsaka att torkade kläder pausknappen. Start/paus-ledlampan och torkledlampan blandas med den våta tvätten och att lyser upp och visar att programmet har startats. “:” tvätten blir fuktig efter programmet.

  • Page 21: Underhåll Och Rengöring

    Underhåll och rengöring Tjänstelivet på en produkt kan variera och vanligt • Ett lager kan byggas upp på filterporerna, som förekommande problem kan undvikas genom kan orsaka att filtret täpps till efter att man använt torken ett tag. Tvätta luddfiltret med varmt vatten regelbundna rengöringar.
  • Page 22 Underhåll och rengöring 6.2 Rengör sensorn För attt tömma vattentanken: Dra ut lådan och ta försiktigt bort vattentanken. Det finns fuktighetssensorer i torken som läser av om tvätten är torr eller inte. För att rengöra sensorer: • Öppna torkens lucka. •...
  • Page 23 Underhåll och rengöring • Ta bort filterlådans lock genom att vrida den i pilens riktning. • Tvätt filterlådans svamp för hand för att få bort fibrer och ludd på ytan. Efter att ha tvättat svampen, vrid ur den för hand och ta bort extravatten.
  • Page 24 Underhåll och rengöring 6.5 Rengöring av förångaren • Placera filterlådan på sin plats, vrid filterlådans kåpa i pilens riktning och stäng den säkert. Rengör ludd som samlat sig på flänsarna på förångaren som finns bakom filterlådan, med dammsugare. • Stäng kick-plattans kåpa. Du kan även rengöra förhand, förutsatt att du använder skyddshandskar.
  • Page 25 Felsökning Torkprocessen tar för lång tid. • Porerna i luddfiltret har täppts till. >>> Tvätta luddfiltret med varmt vatten. • Filterfacket kan vara blockerat >>>Rengör skummet inuti filterfacket. • Ventliationsnätet på framsidan av maskinen är blockerade. >>> Ta bort objekten (om något) som blockerar ventilationen framför ventilationsnäten.
  • Page 26 Felsökning Symbolen för luddfilterrengöring indikerar. • Filterkåpan är har fyllts med ludd. >>> Rengör luddfilterkåpan. • En avlagring har byggts upp på luddfilterporerna, den kan orsaka tilltäppning. >>> Tvätta luddfiltret med varmt vatten. • Filterlådan är tilltäppt. >>> Rengör svampen och filterduken i filterlådan. Vattenläckor ifrån luckan.

  • Page 27: Product Fiche

    PRODUCT FICHE Efterlevnad av kommissionens delegerade förordning (EU) Nr. 392/2012 Cylinda Leverantörsnamn eller varumärke Modellnamn TVP 5471 Vikt (kg) Luftventilerad Typ av torktumlare Kondensator Energiklass Årlig energiförbrukning (kWh) Automatisk Typ av kontroll Inte automatisk Energiförbrukning för standardbomullsprogram med full maskin (kWh) 1,80 Energiförbrukning för standardbomullsprogram med delvis fylld maskin (kWh)

  • Page 28: Please Read This User Manual First

    Dear Customer, Thank you for prefering a Cylinda product. We hope that your product which has been manufactured with high quality and technology will give you the best results. We advise you to read through this manual and the other accompanying documentation carefully before using your product and keep it for future reference.

  • Page 29: General Safety

    Important instructions for safety and environment This section contains safety instructions that will help protect from risk of personal injury or property damage. Failure to follow these instructions shall void any warranty. 1.1 General safety • The dryer can be used by children at and above 8 years old and by persons whose physical, sensory or mental capabilities were not fully developed or who lack experience and knowledge provided that they are supervised or trained on the safe usage of the product and the risks...

  • Page 30: Electrical Safety

    Important instructions for safety and environment 1.1.1 Electrical safety Electrical safety instructions should be followed while electrical connection is made during the installation. The appliance must not be supplied through an external switching device, such as a timer,or connected to a circuit that is regularly switched on and off by utility.

  • Page 31: Product Safety

    Important instructions for safety and environment 1.1.2 Product safety Points to be taken into consideration for fire hazard: Below specified laundry or items must not be dried in the dryer considering fire hazard. • Unwashed laundry items • Items soiled with oil, acetone, alcohol, fuel oil, kerosene, stain removers, turpentine, paraffin or paraffin removers must be washed in hot water with plenty of detergent before being dried in the dryer.

  • Page 32: Mounting Over A Washing Machine

    Important instructions for safety and environment Underwear that contains metal reinforcements should not be dried in the dryer. Dryer may be damaged if metal reinforcements come loose and break off during drying. Use softeners and similar products in accordance with the instructions of their manufacturers.

  • Page 33: Intended Use

    Important instructions for safety and environment • Total weight of the washing machine and the dryer -with full load- when they are placed on top of each other reaches to approx. 180 kilograms. Place the products on a solid floor that has sufficient load carrying capacity! Washing machine cannot be placed on the dryer.

  • Page 34: Child Safety

    Important instructions for safety and environment 1.4 Child safety • Packaging materials are dangerous for the children. Keep packaging materials away from children. • Electrical products are dangerous for the children. Keep children away from the product when it is operating. Do not let them tamper with the dryer.

  • Page 35: Technical Specifications

    Important instructions for safety and environment 1.8 Technical Specifications Height (Min. / Max.) 84,6 cm / 86,6 cm* Width 59,7 cm Depth 58,9 cm Capacity (max.) 7 kg** Net weight (± 4 kg) 46 kg Width Voltage See type label*** Rated power input * Min.

  • Page 36: Your Dryer

    Your Dryer 2.1 Package Contents 1. Water drain hose * 2. Filter drawer spare sponge* 3. User Manual 4. Drying basket* 5. Drying basket user manual* *It can be supplied with your machine depending on its model. Dryer / User Manual 36 / EN...

  • Page 37: Appropriate Installation Location

    Installation 3.2 Removing the transportation Before the calling the nearest Authorized Service for the safety assembly installation of the dryer, ensure that electrical installation and water drain is appropriate referring to the user’s Remove the transportation safety manual. (See 3.3 Connecting to the drain and 3.5 assembly before using the dryer for the Electrical connection) If they are not suitable, contact first time.

  • Page 38: Electrical Connection

    Installation We recommend carrying the dryer in upright position. If it is not possible to carry the machine in the upright position, we recommend carrying it by tilting towards the right side when looked from the front. 3.7 Warnings about sounds It is normal to hear a metallic noise from the compressor sometimes during operation.

  • Page 39: Laundry Not Suitable For Drying In The Dryer

    Preparation 4.1 Laundry suitable for drying in the dryer Always obey the instructions given on the garment tags. Dry only the laundry having a label stating that they are suitable for drying in a dryer and make sure that you select the appropriate programme. LAUNDRY DRYING SYMBOLS Drying Suitable for...

  • Page 40: Correct Load Capacity

    Preparation • Clean the filter periodically when there is visible Following weights are given as examples. air collection on it or when the symbol lights up, if Approximate weights Laundry there is a filter drawer cleaning warning symbol « (g)* »...

  • Page 41: Control Panel

    Operating the product 5.1 Control panel Program selection knob Remaining duration indicator On/Off button Start/pause button End duration button Sound warning button 5.2 Screen symbols Tank Child-proof Filter Mute Volume up Anti full lock cleaning Creasing Dryer / User Manual 41 / EN...

  • Page 42: Program Selection

    Operating the product 5.3 Preparing the machine 5.5 Main programs Plug in the machine The main programs are given below based on fabric Place laundry inside the machine. type. Press the On/Off button. • Cotton When your machine turns on for the first time, Dry durable laundry with this program.
  • Page 43 Operating the product • Delicates You can dry your delicates suitable for drying or laundry that is recommended to hand wash (silk blouses, thin underwear etc.) in low temperature. It is recommended to dry your delicates in laundry bag to prevent wrinkles and damage.
  • Page 44 Operating the product 5.7 Program selection and consumption table Capacity Spin speed in washing Approximate amount of Programs Drying time (minutes) (kg) machine (rpm) remaining humidity Cottons / Coloreds Extra dry 1000 % 60 Cupboard dry 7 / 3,5 1000 % 60 174 / 107 Iron dry...

  • Page 45: Warning Symbols

    Operating the product 5.8 Auxiliary functions 5.10 End duration You can delay the end duration of the program for up to Sound warning cancel 24 hours with the end duration function. Drying machine makes sound warnings when the Open the loading door and place your laundry. program is completed.

  • Page 46: Child Lock

    Operating the product 5.11 Starting the program 5.13 Changing the program after it is Start the program by pressing the Start / Pause button. started Start/Pause led and the Drying led light up, indicating After the machine starts running, you can change the program started.

  • Page 47: Program End

    Operating the product 5.14 Canceling the program If you want to cancel the program and end the drying operation for any reason after the machine starts running, press the On/Off button. As it will be extremely hot inside the machine when you cancel the program while the machine is in operation;...

  • Page 48: Maintenance And Cleaning

    Maintenance and cleaning Service life of product extends and frequently • A layer can build up on the filter pores that can experienced problems will be reduced if it is cleaned at cause clogging of the filter after using the dryer regular intervals.

  • Page 49: Draining The Water Tank

    Maintenance and cleaning 6.2 Cleaning the sensor To drain the water tank: Pull the drawer and remove the water tank carefully. There are dampness sensors in the dryer that detect whether the laundry is dry or not. To clean the sensors: •...
  • Page 50 Maintenance and cleaning 6.4 Cleaning the filter drawer • Open the filter drawer by pressing the red button. Lint and fiber that could not be captured by the lint filter are blocked in the filter drawer behind the kick plate. Clean the filter periodically when there is visible air collection on it or when the symbol lights up, if there is a filter drawer cleaning warning symbol «...

  • Page 51: Cleaning The Evaporator

    Maintenance and cleaning Drying without the filter drawer sponge in place will damage the machine! A dirty lint filter and filter drawer will cause longer drying periods and higher energy consumption. 6.5 Cleaning the evaporator Clean the lint accumulated on the fins of the evaporator located behind the filter drawer with a vacuum cleaner.

  • Page 52: Troubleshooting

    Troubleshooting Drying process takes too much time. • Pores of the lint filter are clogged. >>> Wash the lint filter with warm water. • Filter drawer may be blocked>>>clean the foam inside the filter drawer. • Ventilation grids on the front side of the machine are blocked. >>> Remove the objects (if any) that block ventilation in front of the ventilation grids.
  • Page 53 Troubleshooting Lint Filter Cleaning symbol is on. • Lint filter is not cleaned. >>> Clean the lint filter. Lint Filter Cleaning symbol is flashing. • Filter housing is clogged with lints. >>> Clean the lint filter housing. • A deposit has built up on the lint filter pores that may cause clogging. >>> Wash the lint filter with warm water.
  • Page 54 PRODUCT FICHE Complying Commission Delegated Regulation (EU) No 392/2012 Cylinda Supplier name or trademark Model name TVP 5471 Rated capacity (kg) Air Vented Type of Tumble Dryer Condenser Energy efficiency class Annual Energy Consumption (kWh) Automatic Type of Control Non-automatic...
