Summary of Contents for Volvo 31664479

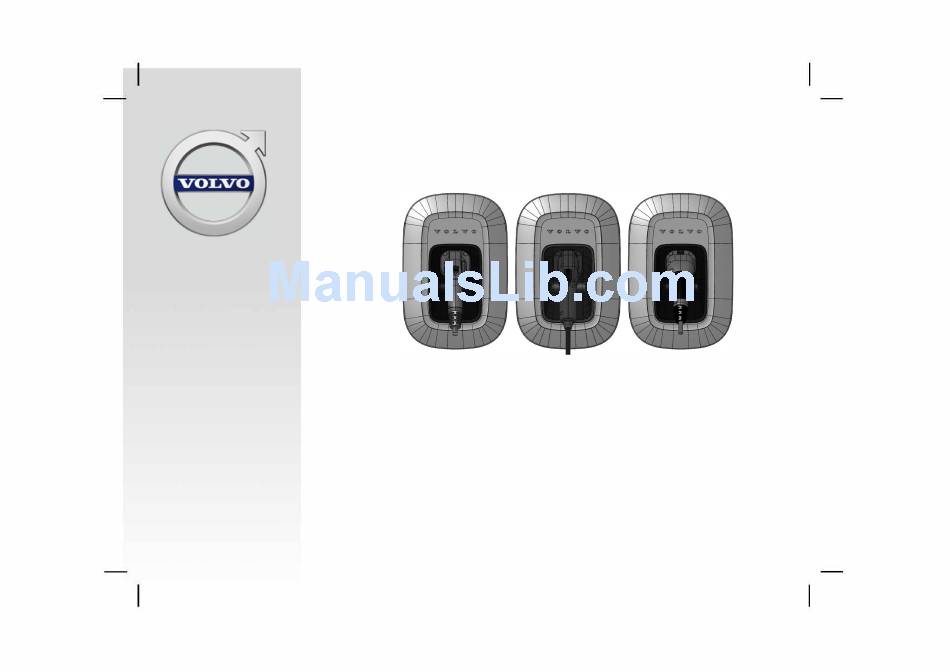

- Page 1 INSTALLATION INSTRUCTION...
- Page 2 Specifikationer, konstruktionsdata och illustrationer i denna publikation är inte bindande. Vi förbehåller oss rätten att göra ändringar utan föregående meddelande. The specifications, constructional data and illustrations contained in this publication are not binding. We reserve us the right to make alterations without prior notification.
- Page 3 EN - Charging station ............ZH - 充电站...
-
Page 5: Table Of Contents
EN - Charging station Kit contents ..............Tools . -
Page 6: Kit Contents
– M5 x 0.8 mm x 10 mm screws with sealing washer – Wall mounting bracket If any of the parts are damaged or missing, contact the Volvo dealer where the charging station was purchased. Contact your Volvo dealer for a list of spare parts for the charging station. -
Page 7: Tools
Charging station en-GB Tools Tools required for installation (not supplied): Electronic stud sensor Drill 5.5 mm (7/32") drill bit Masking tape Spirit level 10mm (7/16") socket wrench # 2 Philips screwdriver T10 Torx screwdriver Tape measure 10 Hole saw (with pilot bit), or step bit 11 Adjustable wrench... -
Page 8: Preparations
Charging station en-GB Preparations – Switch off the central electrical unit's – The charging station should be main switch before starting the mounted as close to the circuit breaker Caution! installation of the charging station. as possible. The charging station must be installed –... -
Page 9: Installation
Charging station en-GB Installation Step 1 Step 2 Step 3 – Use the stud sensor to find the wall – Measure and mark a point on the wall – Use the spirit level to ensure the wall stud. 1.14 m (45") from the floor. bracket is mounted horizontally. - Page 10 Charging station en-GB Installation Step 4 Step 5 Step 6 – For mounting against a stud, use a – Unpack the charging station's casing. – Place the charger's attachment socket wrench to tighten the screws Determine the location of the mains brackets above the hooks on the wall and washers.
- Page 11 Charging station en-GB Installation Step 7 Step 8 Step 9 – Insert and tighten the sealing screw – For mains power connection at the – For mains power connection on the to secure the casing against the wall bottom of the casing, install the cable reverse side of the casing, install the mounting bracket.
- Page 12 Charging station en-GB Installation Step 10 Step 11 Step 12 – Connect all mains power and ground – Insert and secure the protection in the cables to the terminal block and ground casing using the twelve Torx screws. terminal on the inside of the casing. Power Mains L1 to...
- Page 13 Charging station en-GB Installation Step 13 Step 14 Step 15 – Carefully click the front cover onto the – Wrap the charging cable around the During start-up, the charging station runs casing. charging module and connect the a self-test to ensure correct operation. charging handle in the docking port.
- Page 14 Charging station en-GB Installation Note! If charging with the charging station does not work, try charging with the charging cable supplied with the vehicle.
-
Page 15: Troubleshooting
Mains power fault – Reset the to the unit breaker. charger via the circuit breaker Internal charger Contact your local in the central fault Volvo dealer for electrical assistance. cabinet. – If the problem persists, contact an authorised electrician to inspect the wall socket's grounding. -
Page 16: Appendix
Charging station en-GB Appendix Removing the front cover Abbreviations Amperes American wire gauge GB/T Guobiao/T Recommended standards of the Chinese National Committee of the ISO and IEC. Ground Volts – Install a flat head screwdriver between – Pull the screwdriver around the entire the front cover and casing. - Page 17 ZH - 充电站 套件所含物品 ............工具...
- Page 18 充 充 充 电 电 电 站 站 站 zh-CN 套 套 套 件 件 件 所 所 所 含 含 含 物 物 物 品 品 品 安装套件包含： 安装套件包含： – 安装指南 – M6 x 40 mm (1/4" x 1 ½") 木螺钉 (4 x) –...
- Page 19 充 充 充 电 电 电 站 站 站 zh-CN 工 工 工 具 具 具 安 安 安 装 装 装 所 所 所 需 需 需 工 工 工 具 具 具 （ （ （ 未 未 未 提 提 提 供 供 供 ） ） ） ： ： ： 电子立柱传感器...
- Page 20 充 充 充 电 电 电 站 站 站 zh-CN 准 准 准 备 备 备 – 开始安装充电站前，关闭中央电气单 – 充电站应安装在尽可能靠近断路器的 元的主开关。 位置。 小心！ – 必须由获得授权的电工执行安装。安 – 安装位置周围区域应无任何废物和垃 充电站必须由获得授权的电工执行安 装必须符合安装所在国家有关电气安装 圾。 装。安装必须遵守监管机构和当地实施 的当地法规。 的有关电气安装的法规。 – 不得将充电站安装在热源（烤箱、热 水器等）附近。 充电站最大电流 过电压保护（断路 注意！ – 将充电站紧靠墙壁平滑稳固区域安装。 器）...
- Page 21 充 充 充 电 电 电 站 站 站 zh-CN 安 安 安 装 装 装 步 步 步 骤 骤 骤 1 1 1 步 步 步 骤 骤 骤 2 2 2 步 步 步 骤 骤 骤 3 3 3 –...
- Page 22 充 充 充 电 电 电 站 站 站 zh-CN 安 安 安 装 装 装 步 步 步 骤 骤 骤 4 4 4 步 步 步 骤 骤 骤 5 5 5 步 步 步 骤 骤 骤 6 6 6 –...
- Page 23 充 充 充 电 电 电 站 站 站 zh-CN 安 安 安 装 装 装 步 步 步 骤 骤 骤 7 7 7 步 步 步 骤 骤 骤 8 8 8 步 步 步 骤 骤 骤 9 9 9 –...
- Page 24 充 充 充 电 电 电 站 站 站 zh-CN 安 安 安 装 装 装 步 步 步 骤 骤 骤 10 步 步 步 骤 骤 骤 11 步 步 步 骤 骤 骤 12 – 将所有主电源和接地电缆连接至箱体 – 使用12个梅花头螺钉将保护装置插入 内部的接线盒和接地端子上。...
- Page 25 充 充 充 电 电 电 站 站 站 zh-CN 安 安 安 装 装 装 步 步 步 骤 骤 骤 13 步 步 步 骤 骤 骤 14 步 步 步 骤 骤 骤 15 – 小心将前盖卡在箱体上。 – 将充电电缆缠绕在充电模块周围，并 在启动过程中，充电站进行自检，以确保...
- Page 26 充 充 充 电 电 电 站 站 站 zh-CN 故 故 故 障 障 障 排 排 排 除 除 除 问 问 问 题 题 题 问 问 问 题 题 题 更详细的故障排除信息，请参阅车主手 册。 充电手柄附近的白色LED指示灯不亮 光环呈红色迅速闪烁 可 可 可 能 能 能 原 原 原 因 因 因 解...
- Page 27 充 充 充 电 电 电 站 站 站 zh-CN 附 附 附 录 录 录 拆 拆 拆 下 下 下 前 前 前 盖 盖 盖 缩 缩 缩 写 写 写 安培 美国线规 GB/T 国标/T 中国国家ISO和IEC委员 会推荐的标准。 接地...
- Page 29 jdflksjd...
- Page 30 30795863 Printed in Göteborg, Sweden 2018-01. © Copyright - Volvo Car Corporation...
