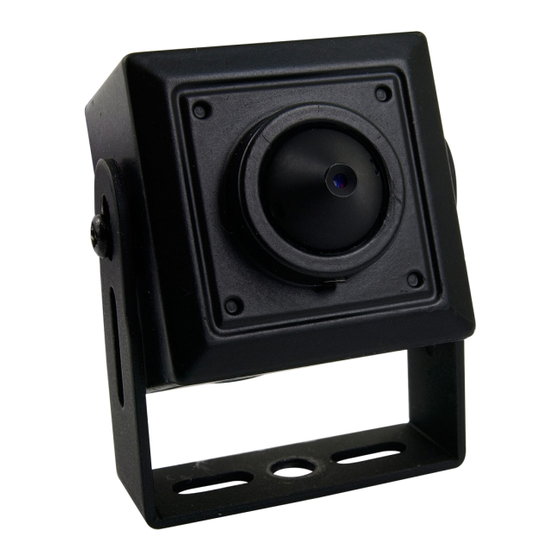

Novus NVIP-2C5000ATM User Manual
  1. Manuals
  2. Brands
  3. Novus Manuals
  4. IP Camera
  5. NVIP-2C5000ATM
  6. User manual

Novus NVIP-2C5000ATM User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

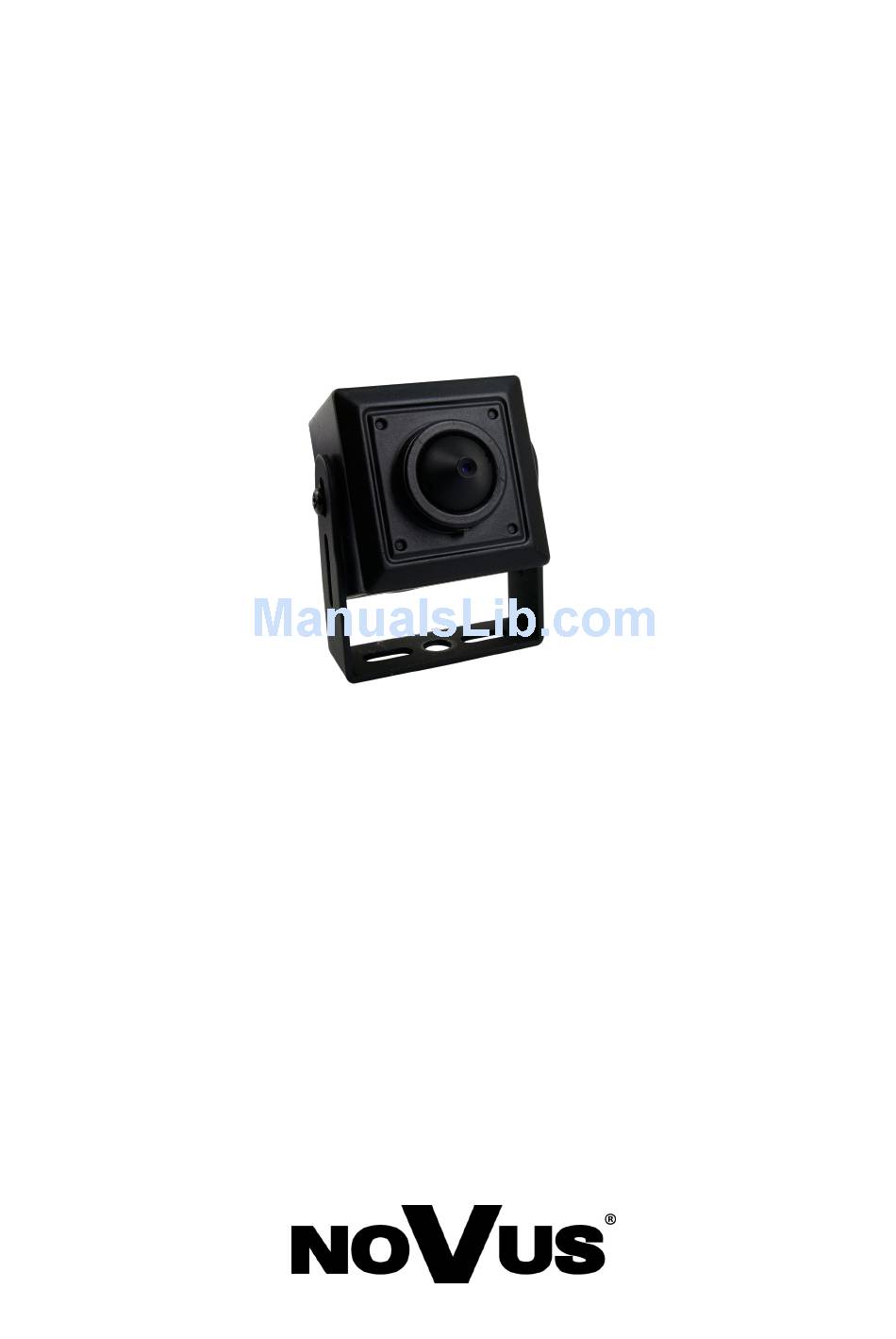

U s e r 's m a n u a l
( s h o r t f o r m )
NVIP-2C5000ATM

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-2C5000ATM and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVIP-2C5000ATM

Summary of Contents for Novus NVIP-2C5000ATM

  • Page 1 U s e r ’s m a n u a l ( s h o r t f o r m ) NVIP-2C5000ATM...
  • Page 2 NVIP-2C5000ATM User’s manual ver.1.1 (short form) IMPORTANT SAFEGUARDS AND WARNINGS EMC (2014/30/EU) and LVD (2014/35/EU ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2014/30/EU.
  • Page 3 NVIP-2C5000ATM User’s manual ver.1.1 (short form) IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDISPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQEUSTED TO FAMILIARIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    TABLE OF CONTENTS ..................... 4 1. FOREWORD INFORMATION ..................5 1.1. General Characteristics ..................5 1.2. NVIP-2C5000ATM tech specification ...............6 1.3. Camera dimension ....................7 1.4. Package contents ....................7 2. START-UP AND INITIAL IP CAMERA CONFIGURATION ......... 8 2.1.

  • Page 5: Foreword Information

    Network protocol support : ONVIF Profile S (2.6) ,HTTP, TCP/IP, IPv4, UDP, HTTPS, Multicast, FTP, DHCP, DNS, NTP, RTSP, RTP, UPnP, PPPoE, SMTP, RTCP  Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration ...

  • Page 6: Nvip-2C5000Atm Tech Specification

    NVIP-2C5000ATM User’s manual ver.1.1 (short form) FOREWORD INFORMATION 1.2. Specification Image Image Sensor 2 MPX progresive scan CMOS sensor 1/2.8” SONY Exmor R STARVIS Number of Effective Pixels 1945 (H) x 1097 (V) 0.05 lx/F2.0 - color mode, 0.05 lx/F2.0 - B/W mode, Min.

  • Page 7: Camera Dimension

    NVIP-2C5000ATM User’s manual ver.1.1 (short form) FOREWORD INFORMATION 1.3. Camera dimensions Camera dimensions are in mm 1.4. Package contents After you open the package make sure that the following elements are inside:  IP camera  Short version of user’s manual If any of this elements has been damaged during transport, pack all the elements back into the original box and contact your supplier for further assistance.

  • Page 8: Start-Up And Initial Ip Camera Configuration

    NVIP-2C5000ATM User’s manual ver.1.1 (short form) START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.1. Cabel connectors Color of Description connectors RJ-45 female network connector 12V DC Power In (POWER) White Audio Input Audio Output BNC video output...

  • Page 9: Nvip-2C5000Atm Mounting

    NVIP-2C5000ATM User’s manual ver.1.1 (short form) START-UP AND INITIAL CAMERA CONFIGURATION 2.2. NVIP-2C5000ATM mounting 1. Remove the camera bracket (unscrew both of the screws (A)). 2. Mount the camera bracket in the correct location (screw is not included (B)). 3. Place the camera between the forks stand and mount it with two screws (A).

  • Page 10: Starting The Ip Camera

    START-UP AND INITIAL CAMERA CONFIGURATION 2.3. Starting the IP camera To run NOVUS IP camera you have to connect it via power supply adapter with parameters compatible with camera power supply specification. Check details in chapter 5.1 Initialization process is then started which can take about 2 minutes. You can then proceed to connect to the camera via web browser.

  • Page 11: Initial Configuration Via The Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 12: Network Connection Utilizing Web Broswer

    NVIP-2C5000ATM User’s manual ver.1.1 (short form) NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming image display in 1920x1080 resolution and 25 fps speed.
  • Page 13 NVIP-2C5000ATM User’s manual ver.1.1 (short form) NETWORK CONNECTION UTILIZING WEB BROWSER If you’re first time running the camera, you will see screen as below. Download and setup Please reopen the browser after installing. To correctly camera working, you need a plugin, you have to download and install it as below.
  • Page 14 NVIP-2C5000ATM User’s manual ver.1.1 (short form) NETWORK CONNECTION UTILIZING WEB BROWSER  Click Install button  After installation, click Finished button Caution: In Windows Vista/7/8/10 the ActiveX applet may be blocked by Windows Defender or User account control. In such case you should allow to run this applet, or simply disable these functions.

  • Page 15: Www Interface - Working With Ip Camera

    NVIP-2C5000ATM User’s manual ver.1.1 (short form) WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1. Displaying live pictures 1. Camera menu:  Live Video - opens the camera live video  Playback - opens the camera playback - to maintain correct operation you must add IP camera address to Compatibility View in browser settings (look at 4.2 chapter)

  • Page 16: Adding A Site To The Compatibility View List

    NVIP-2C5000ATM User’s manual ver.1.1 (short form) ELECTRIC CONNECTORS AND ACCESORIES 4.2 Adding a site to the Compatibility View list 1. Open Internet Explorer, select the Tools button and then select Compatibility View settings (1). 2. Under Add this website, enter the URL of the site you want to add to the list (2), and then select Add (3).

  • Page 17: Sd Card Installation

    NVIP-2C5000ATM User’s manual ver.1.1 (short form) ELECTRIC CONNECTORS AND ACCESORIES 5.2. SD card installation Camera supports microSD/SDHC cards with their capacity up to 128GB. In order to install the card properly, please follow the instructions below:  Turn the camera off ...

  • Page 18: Restoring Factory Defaults

     Alarm output connections 6. RESTORING FACTORY DEFAULTS NOVUS IP camera NVIP-2C5000ATM allow to restore defaults via software (web browser level) resetting the camera settings 6.1. Restoring software factory defaults Restoring factory software default can restore default settings of the IP camera, optionally network settings can be saved.
  • Page 19 NVIP-2C5000ATM User’s manual ver.1.1 (short form) NOTES All rights reserved © AAT Holding S.A.
  • Page 20 AAT Holding S.A., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com 2017-07-20 MO, MM...
  • Page 21 I n s t r u k c j a o b s ł u g i ( s k r ó c o n a ) NVIP-2C5000ATM...
  • Page 22 NVIP-2C5000ATM Instrukcja obsługi wer.1.1 (skrócona) UWAGI I OSTRZEŻENIA Dyrektywy EMC (2014/30/EU) i LVD (2014/35/EU) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2014/30/EU. Niskonapięciowa LVD 2014/35/EU. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
  • Page 23 NVIP-2C5000ATM Instrukcja obsługi wer.1.1 (skrócona) WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.

  • Page 24: Spis Treści

    SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE ....................5 1.1. Charakterystyka ogólna ..................5 1.2. Dane techniczne NVIP-2C5000ATM ...............6 1.3. Wymiary kamery ....................7 1.4. Zawartość opakowania ..................7 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP ......8 2.1.

  • Page 25: Informacje Wstępne

    Obsługa protokołów: ONVIF Profile S (2.6), HTTP, TCP/IP, IPv4, UDP, HTTPS, Multicast, FTP, DHCP, DNS, NTP, RTSP, RTP, UPnP, PPPoE, SMTP, RTCP  Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP ...

  • Page 26: Dane Techniczne Nvip-2C5000Atm

    NVIP-2C5000ATM Instrukcja obsługi wer.1.1 (skrócona) INFORMACJE WSTĘPNE 1.2. Dane techniczne NVIP-2C5000ATM Obraz Przetwornik obrazu 2 MPX, matryca CMOS z progresywnym skanowaniem, 1/2.8”, SONY Exmor R STARVIS Liczba efektywnych pikseli 1945 (H) x 1097 (V) 0.05 lx/F2.0 - tryb kolorowy, 0.05 lx/F2.0 - tryb czarno-biały, Czułość...

  • Page 27: Wymiary Kamery

    NVIP-2C5000ATM Instrukcja obsługi wer.1.1 (skrócona) INFORMACJE WSTĘPNE 1.3. Wymiary kamery Wymiary podano w mm 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy:  Kamera IP  Skrócona instrukcja obsługi Jeżeli którykolwiek z elementów został uszkodzony w transporcie, należy spakować zawartość...

  • Page 28: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-2C5000ATM Instrukcja obsługi wer.1.1 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Złącza kamery NVIP-2C5000ATM Kolor złącza Opis Złącze żeńskie RJ-45 Złącze zasilania12V DC Biały Wejście audio (Audio IN) Czerwony Wyjście audio (Audio OUT) Wyjście wideo BNC...

  • Page 29: Montaż Kamery Nvip-2C5000Atm

    NVIP-2C5000ATM Instrukcja obsługi wer.1.1 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. Montaż kamery NVIP-2C5000ATM 1. Zdemontuj uchwyt kamery odkręcając obie śruby (A). 2. Zamontuj uchwyt kamery w odpowiednim miejscu (śruba nie dołączona do zestawu) (B). 3. Umieść kamerę pomiędzy widełkami uchwytu i zamontuj ją za pomocą śrub (A), wkręcając je tak, aby możliwa była regulacja...

  • Page 30: Uruchomienie Kamery Ip

    NVIP-2C5000ATM Instrukcja obsługi wer.1.1 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3. Uruchomienie kamery IP Zasilenie kamery możliwe jest tylko z zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania kamery. Należy zapoznać się ze szczegółowym opisem podłączania zasilania kamery znajdującym się w rozdziale 5.1 niniejszej instrukcji.

  • Page 31: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Konfiguracja parametrów przy użyciu przeglądarki internetowej Konfigurację sieciową kamery można przeprowadzić przy pomocy przeglądarki internetowej. Domyślne ustawienia sieciowe dla kamer IP serii NVIP-2C5000ATM to : 1. Adres IP = 192.168.1.200 2. Maska sieci - 255.255.255.0 3.

  • Page 32: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-2C5000ATM Instrukcja obsługi wer.1.1 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu wyświetlania obrazu wideo w rozdzielczości 1920x1080 dla 25kl/s...
  • Page 33 NVIP-2C5000ATM Instrukcja obsługi wer.1.1 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli kamera w danej przeglądarce uruchamiana jest pierwszy raz, po zalogowaniu do kamery ukaże nam się obraz jak poniżej: Ściągnij i zainstaluj Po zainstalowaniu dodatków, proszę ponownie otworzyć przeglądarkę! Do poprawnej obsługi kamery z poziomu przeglądarki niezbędny jest dodatek, należy go pobrać...
  • Page 34 NVIP-2C5000ATM Instrukcja obsługi wer.1.1 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW  Kliknąć przycisk Install w oknie, które się pojawi  Po zakończeniu instalacji, kliknąć przycisk Finished w oknie, które się pojawi UWAGA: W przypadku pracy w systemie Windows Vista/7/8/10 możliwe jest zablokowanie apletu ActiveX przez Windows Defender i Kontrolę...

  • Page 35: Interfejs Www - Praca Z Kamerą

    NVIP-2C5000ATM Instrukcja obsługi wer.1.1 (skrócona) INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Wyświetlanie obrazu na żywo 1. Zakładki menu kamery:  Podgląd wideo - otwiera okno wyświetlania obrazu na żywo  Odtwarzanie - otwiera okno odtwarzania nagrań kamery - dla poprawności działania należy dodać...

  • Page 36: Dodawanie Adresu Kamery Do Widoku Zgodności Przeglądarki

    NVIP-2C5000ATM Instrukcja obsługi wer.1.1 (skrócona) POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 4.2 Dodawanie adresu kamery do ustawień widoku zgodności przeglądarki Aby uzyskać poprawność działania wszystkich funkcji kamery, należy dodać jej adres do Widoku zgodności przeglądarki. Należy uruchomić „Ustawienia widoku zgodności” w opcjach przeglądarki (1.), a następnie w ukazanym oknie należy wpisać...

  • Page 37: Instalacja Karty Sd

    NVIP-2C5000ATM Instrukcja obsługi wer.1.1 (skrócona) POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.2. Instalacja karty SD Kamera obsługuje karty microSD o pojemności do 128 GB. W celu poprawnego zainstalowania karty :  Wyłącz kamerę  Zainstaluj kartę microSD w gnieździe kart SD, tak jak pokazano na rysunku.

  • Page 38: Opis Podłączenia Wejść I Wyjść Alarmowych

     Typowe połączenia wyjścia alarmowego 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamera IP marki NOVUS NVIP-2C5000ATM umożliwia resetowanie ustawień kamery programowo, czyli z poziomu przeglądarki. 6.1. Programowe resetowanie ustawień kamery IP Resetowanie ustawień kamery IP umożliwia przywrócenie wszystkich domyślnych ustawień kamery opcjonalnie z pominięciem ustawień...
  • Page 39 NVIP-2C5000ATM Instrukcja obsługi wer.1.1 (skrócona) NOTATKI Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 40 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2017-07-20 MO, MM...
