Paradox DG457 Reference And Installation Manual

DG457-TI01 LED Indicators
"LD11" (Green)
Flash

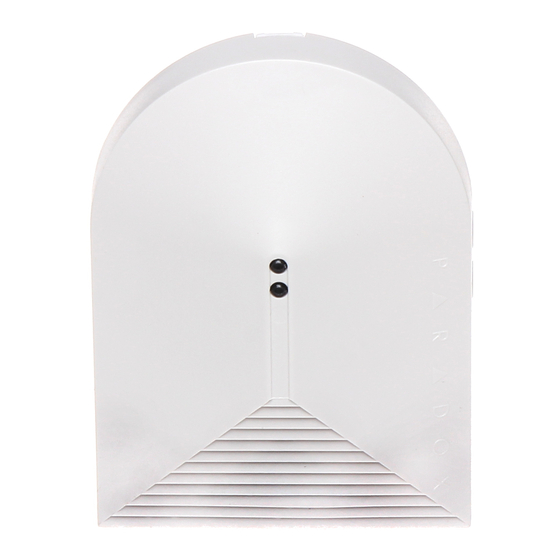

Digital Glassbreak
Detector
"LD12" (Red)
V1.0
Flash
On for 5 sec.
On
Flash 3 minutes
Jumper Settings
Instructions
Instrucciones
J1 Alarm Memory
OFF =
www.paradox.com
ON =
Printed in Canada - 09/2007
English
J2 Sensitivity Settings
GlassTrek delivers effective coverage of
OFF =
plate, tempered, and laminated glass
ON =
without the need for complicated sensitivity
adjustments. GlassTrek can be used in most
protected areas, including rooms with
blinds, curtains, or multiple windows as long
J3 Operational Mode (DG457
as careful coverage tests are conducted
only)
using TestTrek. Breakage in panes of glass
OFF =
40.6cm x 61cm (16in x 24in) or larger will be
detected, for every standard thickness of
ON =
plate (0.3cm x 0.6cm or 1/8in-1/4in). The
GlassTrek is available in two models:
DG457*: Digiplex or Stand-Alone Mode
Detector Settings
457: Stand-Alone Mode only
Enter Programming Mode:
* see Technical Specifications on reverse for
Press and hold [0]
voltage meter details.
Section [001]
Installation
[1] Sensitivity Settings
Look for installation locations on the ceiling
OFF =
or walls adjacent or opposite to the
protected glass and ensure that the
ON =
installation will respect the detection angle
[3] Alarm Memory
as shown in figure 2. Make sure that the
OFF =
microphone side of the detector has a direct
and unobstructed view of the protected
ON =
glass and that the detector is positioned so
[5] Tamper Recognition
that the protected glass lies within the
OFF =
optimal detection angle. Avoid proximity to
noisy objects such as bells, fans,
ON =
compressors and loud machinery.
NOTE: After the initial power-up sequence,
Figure 1 : Back Cover
the unit remains in test mode for
approximately 1 minute.
The GlassTrek should not be
connected to 24 hour zones.
Installation is not recommended
in areas that contain any of the
following: windows with closed wooden
interior shutters, windows with
insulated, lined, or sound-muffling
drapes, rooms w/ ceilings higher than
4.5m (15ft), if ceiling-mounted, rooms
smaller than 3m x 3m (10ft x 10ft) where
loud noise is common or rooms where
machinery noise is present.
Attack analysis confirmed /
frequency spectrum partially
valid
High-level attack signal
Glassbreak when alarm memory
latch is "OFF" (J1 ON)
Glassbreak when alarm memory
latch is "ON" (J1 OFF)
Test mode
When enabled, the red LED remains on (latched) until you set jumper
J1 on and remove it again, or you disable Alarm Memory in section
Enabled
[001], or you disconnect and restore power to the detector. The alarm
Disabled
relay remains latched for 5 seconds. When disabled, the red LED
illuminates for 5 seconds.
Set it to regular sensitivity if the environment has damping materials
such as drapes, carpets, furniture. Install at 1.2m to 9m (4ft to 30ft)
Regular
from the protected glass. Set it to low sensitivity if the environment
Low produces echoes, as when the walls and ceilings are concrete or
metal. Install at 1.2m to 4.5m (4ft to 15ft) from the protected glass.
In relay mode, the Glasstrek functions as would any standard motion
detector by communicating its alarm and tamper signals via relays.
The GRN and YEL terminals are not used in relay mode. In combus
Relay mode
mode, the Glasstrek communicates alarm signals, tamper signals,
data and detector settings via the combus. The detector's relay output
Combus mode
always remains active even when set to combus mode and can be
used to activate other devices.
Testing the Unit
1. With the TestTrek 459 (V2.0 or higher)
[ ] [4003] Serial #
INSTALLER CODE
within 2.5m (8ft) of the GlassTrek, hold
the test button down. A series of beeps
initiates test mode. Alternatively, enter
123 in section
Regular Sensitivity
replace J1.
2. The red and green LEDs illuminate for 5
Low Sensitivity
seconds, followed by an intermittent
flashing of the red LED to indicate it is in
Alarm memory disabled
test mode. GlassTrek will exit test mode
after approximately 3 minutes.
Alarm memory enabled
3. Place the TestTrek near the protected
window and press the red "push" button
Tamper recognition disabled
on the TestTrek. A beep is produced.
Tamper recognition enabled Solid Red and Green LED =
Test OK - The GlassTrek has detected
the signal and generated an alarm.
Figure 2 : Detection
Flashing Red and/or Green LED =
Angle Test Failed - Perform another test by
Opening pin
carefully striking the protected surface
with a cushioned tool. If both LEDs still
Screw hole
do not illuminate, increase the
sensitivity of the GlassTrek detector, or
re-position the GlassTrek detector, or
Side wire entry
the room may be too large to support
the GlassTrek detector.
Rear wire entry
PCB clip
Screw hole
Español
El GlassTrek proporciona cobertura efectiva
Anti-tamper en vidrios plateados, endurecidos y
laminados, sin la necesidad de ajustes
complicados de la sensibilidad. GlassTrek
Alarm relay
puede ser usado en la mayoría de las áreas
(N.O.optional*)
protegidas, incluidas las habitaciones con
persianas, cortinas, o múltiples ventanas,
Combus*
siempre que se efectúen pruebas
(J3 ON)
cuidadosas de la cobertura mediante
Power Input
TestTrek. Las roturas de vidrios de 40.6cm x
(9-16Vdc)
61cm (16in x 24in) o de más tamaño serán
detectadas para cada grosor estándar de
* DG457 only
vidrio laminado (0.3cm x 0.6cm ó 1/8in-1/
4in). El GlassTrek está disponible en dos
modelos:
DG457*: Digiplex or Stand-Alone Mode
457: Stand-Alone Mode only
*
Ver las Especificaciones Técnicas al verso para
los detalles respecto al medidor de voltaje.
Instalación
Buscar lugares de instalación en el techo o
en las paredes adyacentes u opuestas al
cristal a proteger y verificar que la
instalación respetará el ángulo de detección
como se muestra en la figura 2. Asegurarse
que el lado del micrófono del detector
apunta directo hacia al cristal a proteger y
no está obstaculizado y que el detector está
colocado de manera tal que el cristal esté
ubicado en el ángulo de detección óptimo.
Evite la proximidad de objetos ruidosos
tales como sirenas, ventiladores,
compresores y maquinaria pesada.
NOTA: Después del encendido inicial, la
unidad permanece en el modo de prueba
caminando durante aproximadamente 1
minuto.
El GlassTrek no debe ser
conectado a zonas de 24 horas.
No se recomienda la instalación
en áreas que contengan
[002] , or remove and
cualquiera de lo siguiente: ventanas con
contraventanas de madera cerradas;
ventanas con cortinas aislantes,
gruesas, o reductoras de ruidos;
habitaciones con el techo a una altura de
4.5m (15ft) y más si se monta en el techo,
habitaciones más pequeñas de 3m x 3m
(10ft x 10ft) m donde los ruidos fuertes
son usuales o habitaciones donde haya
ruido de maquinaria.
Indicadores LED
"LD11" (Verde)
Parpadeo Análisis de ataque confirmado
espectro de frecuencia
parcialmente válido
"LD12" (Rojo)
Parpadeo Señal de ataque de nivel elevado
Encendida por 5 Se detecta rotura de vidrios
cuando bloqueo de memoria de
seg.
alarma está "OFF" (J1 ON)
On Se detecta rotura de vidrios
cuando bloqueo de memoria de
alarma está "ON" (J1 OFF)
Parpadeo por 3 Modo de prueba
minutos
Configuración de Puentes
Cuando está habilitado, La luz LED roja permanece encendida
J1 Memoria de Alarmas
(constante) hasta poner el puente J1 y quitándolo otra vez, o
deshabilitando la Memoria de Alarmas en la sección [001], o
OFF = Habilitado
desconectando y volviendo a conectar la alimentación del detector.
ON =
Deshabilitado
El relé de alarma permanece constante por 5 segundos. Cuando
está deshabilitado, tLa luz LED roja se ilumina por 5 segundos.
Configurarlo en sensibilidad normal si en el ambiente hay materiales
J2 Config. de la Sensibilidad
que amortiguan el sonido como sábanas, alfombras, muebles.
OFF = Normal
Instalar entre 1.2m y 9m (4ft a 30ft) del vidrio a proteger. Configurarlo
ON = Baja en sensibilidad baja si el ambiente produce eco, como en el caso de
paredes y techos de concreto o metal. Instalar entre 1.2m y 4.5m (4ft
a 15ft) del vidrio a proteger.
En modo relé, el Glasstrek funciona como un detector de movimiento
J3 Modo de Funcionamiento
estándar comunicando sus señales de alarma y de sabotaje vía los
(Sólo DG457)
relés. Los terminales GRN y YEL no se usan en modo relé. En el modo
OFF = Modo relé
combus, el Glasstrek comunica las señales de alarma, de sabotaje, los
ON = Modo Combus datos y la configuración del detector vía el combus. La salida de relé
del detector siempre permanece activa aún cuando está configurada
en modo combus y pude ser usada para activar otros dispositivos.
Configuración del Detector
Acceder al Modo de Programación:
Pulsar y mantener [0] [ . ] [4003] # Serie
CÓD INSTALADOR
Sección [001]
[1] Configuración de la Sensibilidad
OFF =
Sensibilidad Normal
ON = Sensibilidad Baja
[3] Memoria de Alarmas
OFF =
Memoria de alarmas deshabilitada
ON = Memoria de alarmas habilitada
[5] Reconocimiento de Sabotaje
OFF =
Reconocimiento de sabotaje deshabilitado
ON = Reconocimiento de sabotaje habilitado
Figura 1 : Cubierta trasera Figura 2 : Ángulo de
detección
Pin de apertura
Agujero de
tornillo
Entrada lateral
de cableado
Entrada trasera
de cableado
Clip de PCI
Agujero de
tornillo
Antisabotaje
Relé de Alarma
(N.A.opcional*)
Combus*
(J3 ON)
Entrada Alimen.
(9-16Vcc)
* Sólo DG457
Prueba de la Unidad
1. Con el TestTrek 459 (V2.0 o posterior) a
una distancia de 2.5m (8ft) de
GlassTrek, mantener pulsado el botón
de prueba. Una serie de tonos inicia el
modo de prueba. De manera
alternativa, ingresar 123 en la sección
[002] , o retirar y remplazar J1.
2. Las luces LED roja y verde se iluminan
por 5 segundos, seguidas por un
parpadeo intermitente de la luz LED
roja para indicar que se está en el modo
de prueba. GlassTrek sale del modo de
prueba después de aproximadamente 3
minutos.
3. Ubicar el TestTrek cerca de una
ventana protegida y pulsar el interruptor
"push" rojo TestTrek. Se oye un biip.
LEDs Roja y Verde iluminadas =
Prueba correcta - El GlassTrek detectó
una señal y generó una alarma.
Luces LED Roja y/o Verde Parpadean
= Prueba Fallida - Efectuar otra prueba
golpeando con cuidado la superficie
protegida con una herramienta bien
envuelta. Si las dos luces LED todavía
no se iluminan, reubicar o aumentar la
sensibilidad del detector GlassTrek.
Puede deberse a que la habitación sea
demasiado grande como para aceptar
el detector GlassTrek.
