Cuidado
Cuando realice medidas de la resistencia de aislamiento, desconecte la alimentación del circuito bajo prueba y descárguelo completamente.
z
Para medir resistencias de pequeño valor, configure el equipo como muestra la figura 6 y haga lo siguiente:
1. Pulse la tecla LO para seleccionar la medida de resistencias de pequeño valor.
Inserte la punta de prueba roja en el terminal de entrada LINE y la punta de prueba negra en el terminal EARTH.
2.
3. Conecte las pinzas de cocodrilo roja y negra al circuito o componente a medir. Cuando la resistencia sea menor de 30: el zumbador emitirá un sonido.
4. En este modo se pueden comprobara también diodos LED. Conecte el ánodo del diodo LED a la punta de prueba roja y el cátodo a la negra, el diodo LED
se iluminará si está correcto, en caso contrario significará que está defectuoso.
Uso del adaptador de alimentación

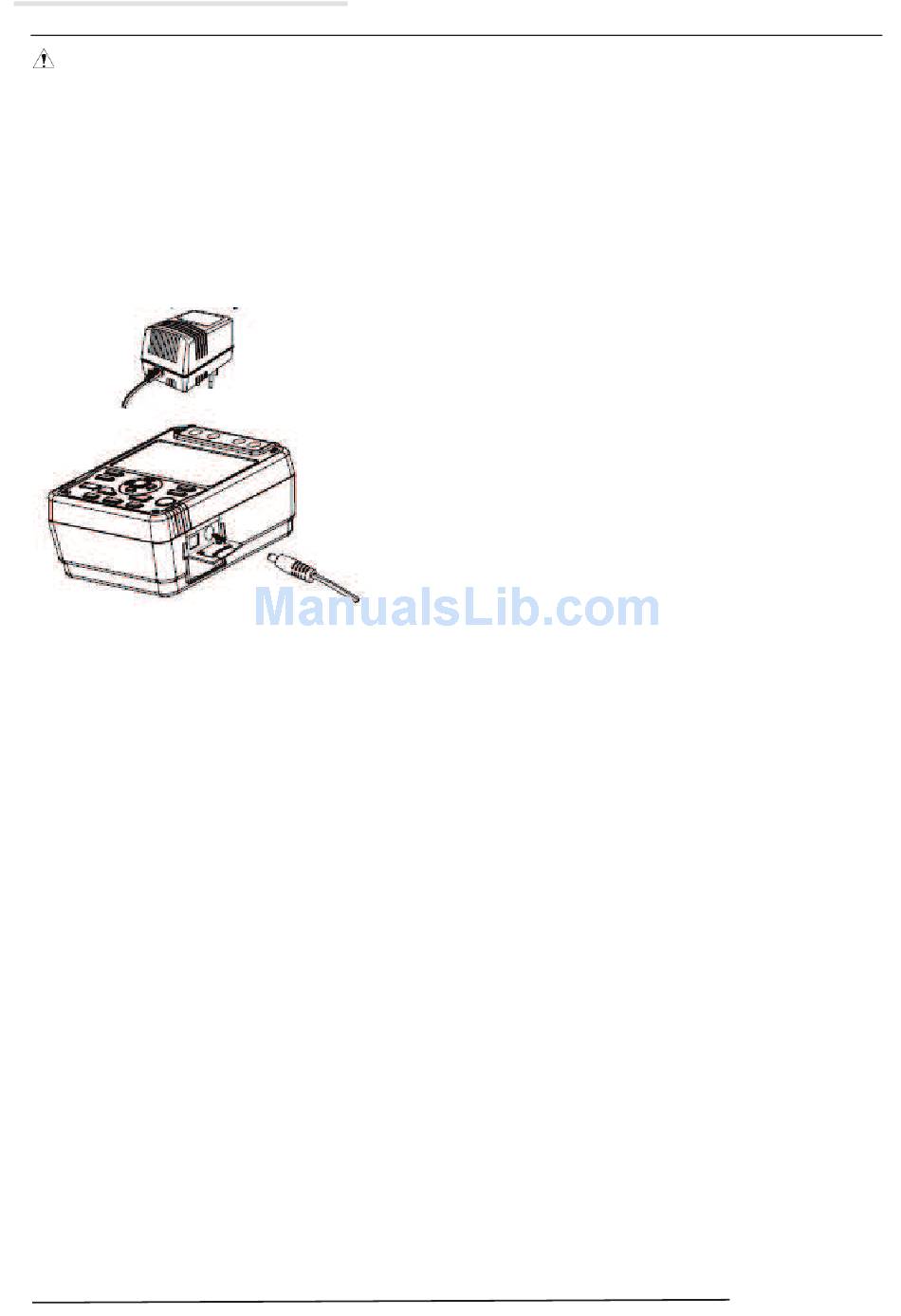

Para conectar el alimentador externo, vea la figura 7
Figura 7. Uso del adaptador de alimentación
1. Abara la pestaña de seguridad lateral, y verá el conector de entrada del alimentador externo.
2. Asegúrese de que el equipo AD511 está apagado e inserte el conector del alimentador en el terminal de entrada.
3. Antes de usar el adaptador de alimentación debe quitar todas las baterías de su compartimento.
4. Asegúrese de que el equipo AD511 está apagado antes de desconectar el adaptador de alimentación externa.
