Summary of Contents for ADInstruments AD505N
- Page 1 ADInstruments Manual de Usuario Multímetro analógico AD505N...
-
Page 2: Table Of Contents
_____________________________________________________________________ Contenido 1.- Diseño del multímetro …………………………………….…. 3 2.- Introducción ……………………………………………………. 3.- Recomendaciones de seguridad ………………………… 4.- Características …………………………………………………. 5.- Especificaciones ………………………………………..…….. 6.- Escalas ………………………………………….……………….. 7.- Manejo …………………………………………………………… 8.- Mantenimiento ………………………………..……………… 10 ©Copyright Abacanto Digital SA. Manual de usuario AD505N... -

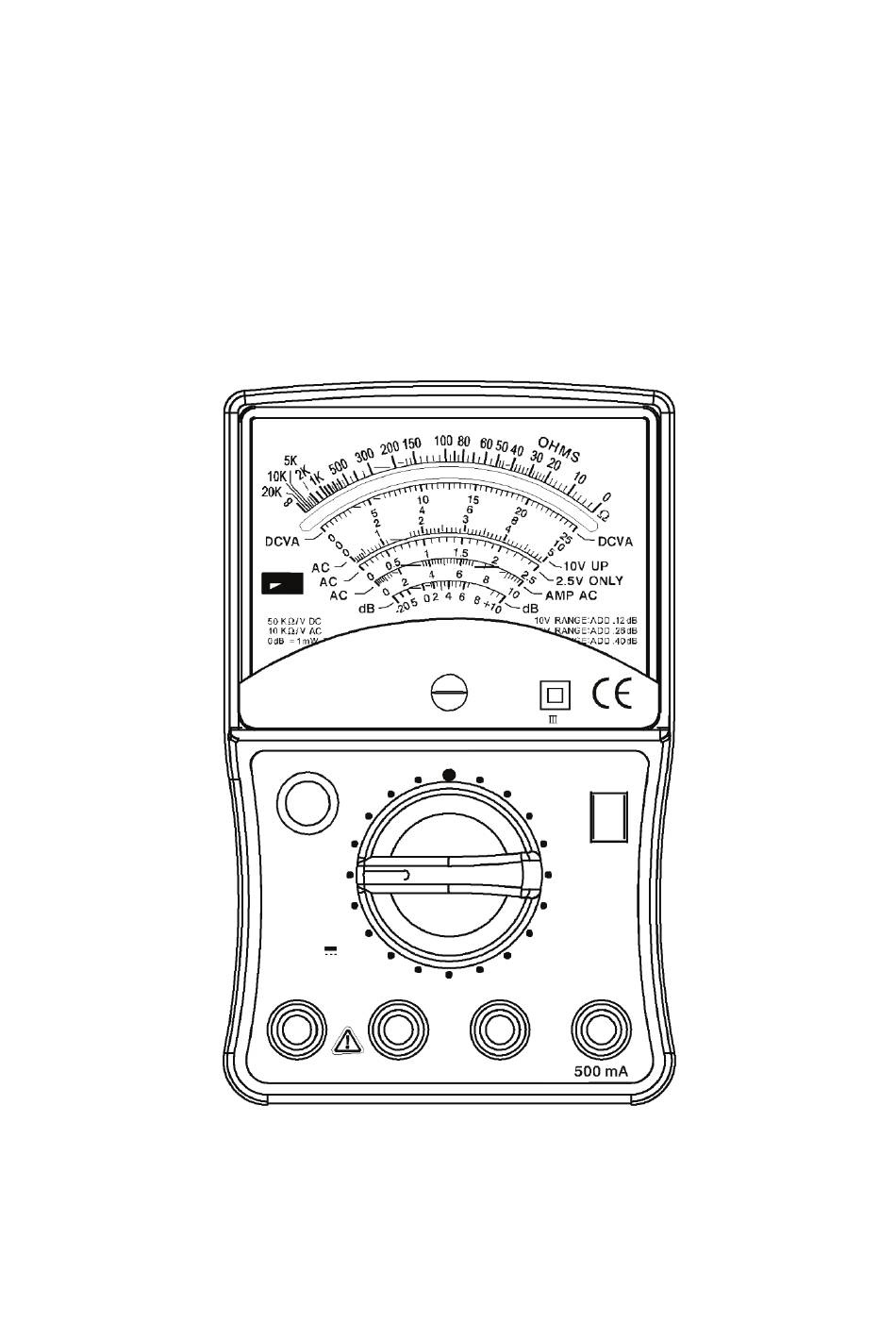

Page 3: Diseño Del Multímetro
3.- Conmutador inversor de polaridad 9.- Terminal de 500 mA 4.- Selector de rango 10.- Valores de rango 5.- Ajuste de 0 11.- Placa con el nombre 6.- Terminal negativo común COM 12.- Placa de escalas ©Copyright Abacanto Digital SA. Manual de usuario AD505N... -
Page 4: Introducción
D.- El conmutador inversor de polaridad, le permite cambiar rápidamente entre + y menos cuando efectúe medidas en tensión/corriente continua. Cuando realice medidas en tensión/corriente alterna y Ohmios, mantenga la posición del conmutador en el lado +. ©Copyright Abacanto Digital SA. Manual de usuario AD505N... -
Page 5: Recomendaciones De Seguridad
- Tenga presentes los siguientes símbolos eléctricos internacionales El medidor está protegido mediante aislamiento doble o reforzado. ¡Precaución! Vea este manual antes de usar el equipo AC … Corriente alterna DC … Corriente continua ©Copyright Abacanto Digital SA. Manual de usuario AD505N... -
Page 6: Características
EN 61326-2-2 : 06 EN 55011: 07+A2 : 07, EN61000-3-2 : 06 EN 61000-3-3: 95+A:1 01+A2 EN 61000-4-2: 95+A:1 98+A:2 EN 61000-4-3: 02+A:1 02, EN61000-4-4 EN 61000-4-5: 95+A1 EN 61000-4-6 96+A1 01, EN 61000-4-1:1 ©Copyright Abacanto Digital SA. Manual de usuario AD505N... -
Page 7: Especificaciones
Rx1K 200 a 20M Precisión: ±3% FE (Fondo Escala) Dimensiones: 160 (L) x 100 (A) x 45 (H) mm Peso: 380gr con pilas incluidas. Pilas: 2 x 1,5V (UM-3, SUM-3 o R6) ©Copyright Abacanto Digital SA. Manual de usuario AD505N... -
Page 8: Escalas
2M ) X1.000 Rx1K (200 a 20M ) -20 a +10dB -8 a +22dB X1 +12dB +6 a +36dB X1 +26dB Decibelios +20 a +50dB X1 +40dB +32 a +62dB X1 +52dB ©Copyright Abacanto Digital SA. Manual de usuario AD505N... -
Page 9: Manejo
B.- Coloque el selector de rango en la posición de 10A AC. C.- Conecte el multímetro en serie con el circuito a medir, en este caso la posición de las puntas de prueba es indiferente. D.- Lea directamente en la escala AMP AC. ©Copyright Abacanto Digital SA. Manual de usuario AD505N... -
Page 10: Mantenimiento
B.- Abra la tapa trasera quitando el correspondiente tornillo. C.- Sustituya el fusible fundido por uno nuevo. Fíjese en las figuras 1 y 2 para su localización. D.- Ponga de nuevo la tapa trasera y asegúrela con su correspondiente tornillo. ©Copyright Abacanto Digital SA. Manual de usuario AD505N... - Page 11 CAT I - Mediciones realizadas en los circuitos que no estén directamente conectados a la red. NOTA: Debido a nuestra política de mejora continua y de desarrollo, nos reservamos el derecho a modificar las especificaciones sin previo aviso. ©Copyright Abacanto Digital SA. Manual de usuario AD505N...
- Page 12 AD Instruments _____________________________________________________________________ ADInstruments Instrument manual Multitester AD505N ©Copyright Abacanto Digital SA. Manual de usuario AD505N...
- Page 13 1. INSTRUMENT LAYOUT ....14 2. INTRODUCTION ......15 3. SAFETY NOTES ......16 4. FEATURES ........17 5. SPECIFICATION ......18 6. SCALE ..........19 7. OPERATION ........20 8. MAINTENANCE ....... 22 ©Copyright Abacanto Digital SA. Manual de usuario AD505N...
- Page 14 AD Instruments _____________________________________________________________________ 1. INSTRUMENT LAYOUT ©Copyright Abacanto Digital SA. Manual de usuario AD505N...
- Page 15 (3)Do not prolong measurement on high current Ranges. (4)The polarity reversal switch is provided for quick transfere of + and - for test of DC. When testing AC and OHMS, keep the switch at + side. ©Copyright Abacanto Digital SA. Manual de usuario AD505N...
-
Page 16: Safety Notes
˜ Observe the international electrical symbols listed Below: Meter is protected throughout by double insulation or reinforced insulation. Caution ! Refer to this manual before using the meter. AC... Alternating current. DC... Direct current. ©Copyright Abacanto Digital SA. Manual de usuario AD505N... - Page 17 EN 55011 07+A2 07, EN 61000-3-2 06, EN 61000-3-3 95+A1 01+A2 05, EN 61000-4-2 95+A1 98+A2 01, EN 61000-4-3 02+A1 02, EN 61000-4-4 04, EN 61000-4-5 95+A1 01, EN 61000-4-6 96+A1 01, EN 61000-4-11 04 ©Copyright Abacanto Digital SA. Manual de usuario AD505N...
- Page 18 Ranges Rx1 0.2W to 20KW Rx10 2W to 200KW Rx100 20W to 2MW Rx1K 200W to 20MW Accuracy ±3% FS Length x Dimension 160(L)x100(W)x45(D)mm x Weight 380g(battery included) x Battery 1.5V(UM-3, SUM-3 or R6)x2 ©Copyright Abacanto Digital SA. Manual de usuario AD505N...
- Page 19 AD Instruments _____________________________________________________________________ ©Copyright Abacanto Digital SA. Manual de usuario AD505N...
- Page 20 3.Connect the tester in parallel with the load reagrdless to the polarities of the circuit. 4.Read the AC 10V UP or AC 2.5V ONLY scales refering the reference table in Page 19. ACA MEASUREMENT ©Copyright Abacanto Digital SA. Manual de usuario AD505N...
- Page 21 +36dB, 25ACV for +20 - +50dB, 1000ACV for +32 to +62dB). 3.Connect the test leads to the circuit to be tested and read the dB scale refering the reference table in Page 19. ©Copyright Abacanto Digital SA. Manual de usuario AD505N...
- Page 22 (1) When the fuse is blown, the tester fails to work. (2) Open the rear case, removal of the screw. (3) Replace fuse with new fuse, refer to Fig.1 And Fig.2 for its position. (4) Close the case and lock the screw. ©Copyright Abacanto Digital SA. Manual de usuario AD505N...
- Page 23 CAT I - Is for measurements performed on circuits not directly connected to Mains. Due to our policy of constant improvement and development, we reserve the right to change specifications without notice. ©Copyright Abacanto Digital SA. Manual de usuario AD505N...
