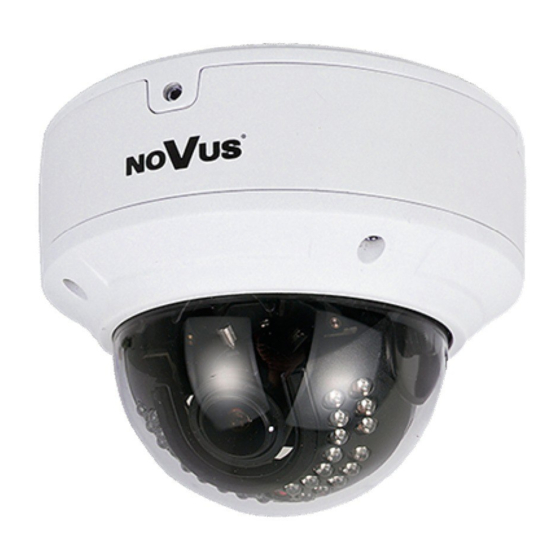

Summary of Contents for Novus NVIP-2DN3032AV/IR-1P

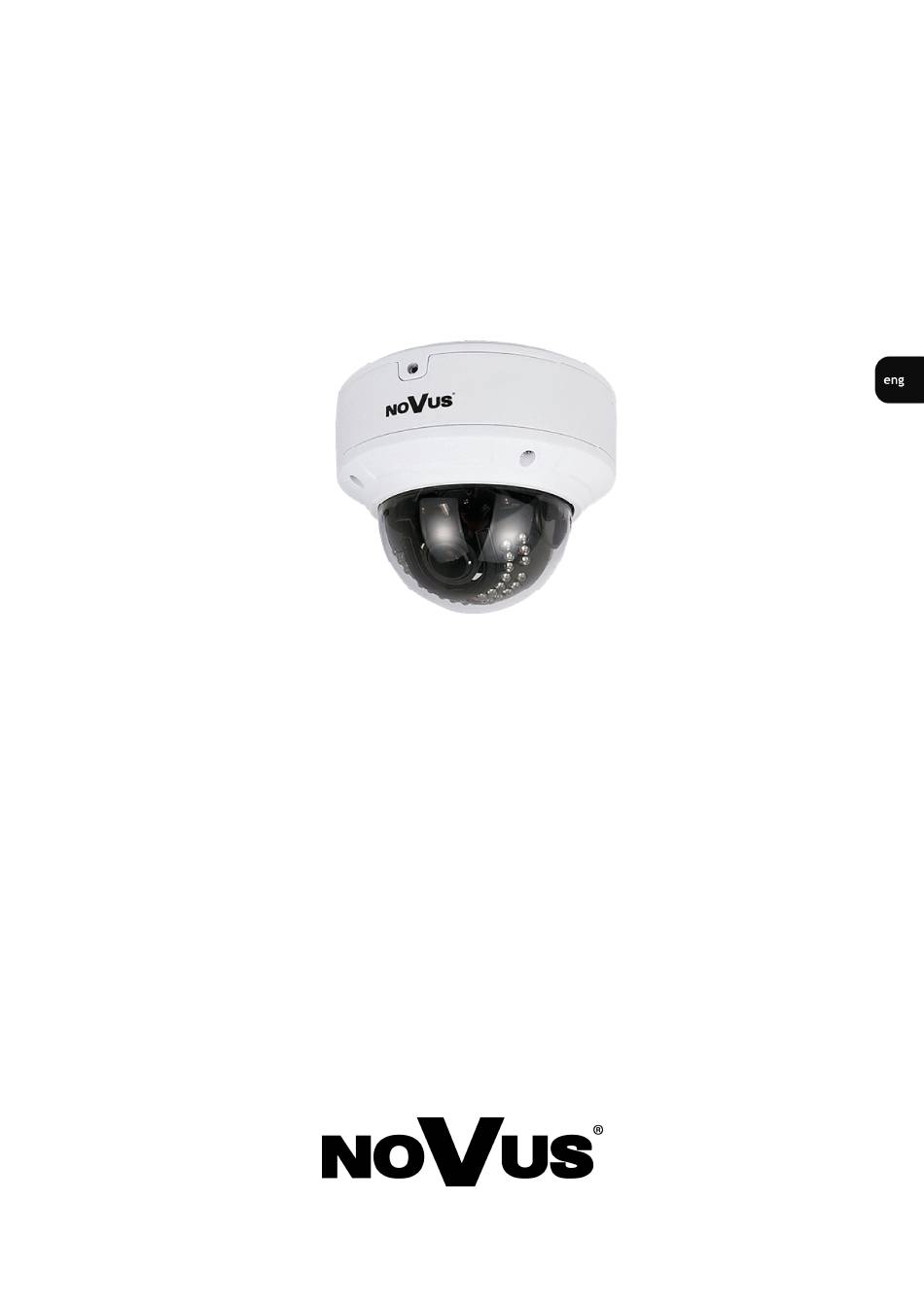

Page 1
U s e r ’s m a n u a l ( s h o r t f o r m ) NVIP-2DN3032AV/IR-1P...
Page 2
NVIP-2DN3032AV/IR-1P - User’s manual (short form) ver 1.0. IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: ...
Page 3
NVIP-2DN3032AV/IR-1P - User’s manual (short form) ver 1.0. IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
Wide range of responses to alarm events: e-mail with attachment, saving file on FTP server and triggering alarm output, saving file on SD card Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration ...
NVIP-2DN3032AV/IR-1P - User’s manual (short form) ver 1.0. FOREWORD INFORMATION 1.3. Camera dimensions 1.4. Package contents After you open the package make sure that the following elements are inside: IP camera Accessories bag Short version of user’s manual If any of this elements has been damaged during transport, pack all the elements back into the original box and contact your supplier for further assistance.
NVIP-2DN3032AV/IR-1P - User’s manual (short form) ver 1.0. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.START-UP AND INITIAL IP CAMERA CONFIGURATION 2.1 Description of connectors and control tools 1. BNC video output 2. Audio output 3. Audio input 4. Power supply 12VDC 5.
NVIP-2DN3032AV/IR-1P - User’s manual (short form) ver 1.0. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.2. Connecting ethernet cable To maintain tightness of ethernet cable connection, please follow instruction below: 1. Loosen the nut (a) from the main element (b). 2. Run power cable (without RJ-45 connector) though both elements. Then crimp the cable with RJ-45 connector.
NVIP-2DN3032AV/IR-1P - User’s manual (short form) ver 1.0. START-UP AND INITIAL IP CAMERA CONFIGURATION Information: Power supply adapter is not included. Please use power adapter with parameters specified in user’s manual. Caution: In order to provide protection against voltage surges/lightning strikes, usage of appropriate surge protectors is advised.
START-UP AND INITIAL CAMERA CONFIGURATION 2.5. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch. To power it up you can connect it directly via power supply adapter with parameters compatible with camera power supply specification, or camera can be powered with PoE (IEEE 802.3af ) compatible...
192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
Page 13
NVIP-2DN3032AV/IR-1P - User’s manual (short form) ver 1.0. NETWORK CONNECTION UTILIZING WEB BROWSER 2.7. Security recommendations for network architecture and configuration WARNING! Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.
NVIP-2DN3032AV/IR-1P - User’s manual (short form) ver 1.0. START-UP AND INITIAL CAMERA CONFIGURATION .3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1920x1080 resolution and 30 fps speed.
Page 15
NVIP-2DN3032AV/IR-1P - User’s manual (short form) ver 1.0. NETWORK CONNECTION UTILIZING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: ...
NVIP-2DN3032AV/IR-1P - User’s manual (short form) ver 1.0. USING AND CONFIGURING 4. USING AND CONFIGURING 4.1 The Remote Preview Interface 1. View settings Original size Automatic Size Fill screen Full Screen 2. Camera functions Live View On/Off Snapshoot Zoom In/out (digital)
Page 17
NVIP-2DN3032AV/IR-1P - User’s manual (short form) ver 1.0. USING AND CONFIGURING 4.2 Lens control - Focus and Zoom Settings The interface has a built-in side panel that allows remote control of zoom and focus. zoom out zoom in focus -...
NVIP-2DN3032AV/IR-1P - User’s manual (short form) ver 1.0. CONNECTORS AND ACCESORIES Alarm output Camera alarm output is an relay output type. Alarm output electric connections (1A 30VDC /0.5A 125VAC) Indicator Alarm Output (+) Alarm NO (brown cord) IP Camera...
NVIP-2DN3032AV/IR-1P - User’s manual (short form) ver 1.0. CONNECTORS AND ACCESORIES 6. RESTORING FACTORY DEFAULTS Camera allow to restore defaults via: software (web browser level) software (NMSiptool level) Hardware (reset button) 6.1. Restoring factory defaults by software means User can restore default settings of the IP camera except network settings.
Page 20
NVIP-2DN3032AV/IR-1P - User’s manual (short form) ver 1.0. RESTORING FACTORY DEFAULTS 6.3. Restoring factory defaults by hardware means In order to restore factory defaults for the camera please follow the instructions: Unscrew two screws holding camera cover dome using allen key and remove camera cover.
Page 23
ł u g i ( s k r ó c o n a ) NVIP-2DN3032AV/IR-1P...
Page 24
NVIP-2DN3032AV/IR-1P - Skrócona instrukcja obsługi wer. 1.0. UWAGI I OSTRZEŻENIA Dyrektywy EMC (2014/30/EU) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2014/30/EU. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
Page 25
NVIP-2DN3032AV/IR-1P - Skrócona instrukcja obsługi wer. 1.0. WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
Page 26
NVIP-2DN3032AV/IR-1P - Skrócona instrukcja obsługi wer. 1.0. SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE..................5 1.1. Charakterystyka ogólna ..................5 1.2. Dane techniczne ....................6 1.3. Wymiary kamery .....................7 1.4. Zawartość opakowania ..................7 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP......8 2.1. Opis złącz elektrycznych oraz elementów regulacyjnych........8 2.2.
FTP (oraz wyzwolenie wyjścia alarmowego, zapis pliku na kartę SD Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP Analiza obrazu Sabotaż...
NVIP-2DN3032AV/IR-1P - Skrócona instrukcja obsługi wer. 1.0. INFORMACJE WSTĘPNE 1.2. Dane techniczne OBRAZ Przetwornik obrazu 2 MPX, matryca CMOS, 1/2.7”, APTINA Liczba efektywnych pikseli 1920 (H) x 1080 (V) 0.07 lx/F1.4 - tryb kolorowy, Czułość 0 lx (IR wł.) - tryb czarno-biały...
NVIP-2DN3032AV/IR-1P - Skrócona instrukcja obsługi wer. 1.0. INFORMACJE WSTĘPNE 1.3. Wymiary kamery 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: Kamera IP Torebka z akcesoriami montażowymi Skrócona instrukcja obsługi. Jeżeli którykolwiek z elementów został uszkodzony w transporcie, należy spakować zawartość...
NVIP-2DN3032AV/IR-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. Podłączenie kabla sieciowego Aby zachować hermetyczność połączenia kabla sieciowego należy postępować zgodnie z poniższa instrukcją: 1. Odkręcić nakrętkę (a) od głównego elementu zabezpieczającego (b). 2. Poprowadzić kabel sieciowy (bez końcówki) przez oba elementy. Po przełożeniu kabla zacisnąć...
NVIP-2DN3032AV/IR-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu, należy się w niego zaopatrzyć we własnym zakresie. UWAGA: Nie wolno stosować zasilaczy i adapterów POE niezgodnych z standardem IEEE 802.3af tzw.
NVIP-2DN3032AV/IR-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.5. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego. Jako źródło zasilania możliwe jest wykorzystanie zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania...
NVIP-2DN3032AV/IR-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu., należy się w niego zaopatrzyć we własnym zakresie.
Page 35
NVIP-2DN3032AV/IR-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.7. Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.
NVIP-2DN3032AV/IR-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 1920 x 1080 dla 30kl/s.
Page 37
NVIP-2DN3032AV/IR-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Jeżeli dla przeglądarki Internet Explorer instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe > Zabezpieczenia > Poziom niestandardowy i następnie zmienić:...
NVIP-2DN3032AV/IR-1P - Skrócona instrukcja obsługi wer. 1.0. INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1 Widok zdalnego podglądu 1. Ustawienia obrazu Oryginalny rozmiar Rozmiar automatyczny Dostosuj do ekranu Pełny ekran 2. Funkcje kamery Podgląd na żywo włącz/wyłącz Zrób zdjęcie...
NVIP-2DN3032AV/IR-1P - Skrócona instrukcja obsługi wer. 1.0. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP firmy NOVUS umożliwiają resetowanie ustawień: programowo (z poziomu przeglądarki) programowo (z poziomu programu NMSiptool) sprzętowo (przy użyciu przycisku reset) 6.1.
NVIP-2DN3032AV/IR-1P - Skrócona instrukcja obsługi wer. 1.0. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6.3. Przywracanie ustawień fabrycznych kamery IP (sprzętowe) W celu sprzętowego przywrócenia ustawień fabrycznych kamery IP należy postępować zgodnie z instrukcją: Odkręcić śruby klosza kamery, a następnie zdjąć sam klosz ...
